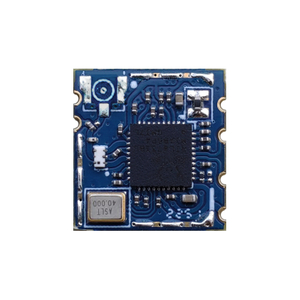

M8822CS1-S 2T2R 802.11a/b/g/n/ac Μονάδα WiFi+B5.0

Εισαγωγή

Το BL-M8822CS1-S είναι μια σύνθετη μονάδα διπλής ζώνης WLAN+Bluetooth v5.0, η οποία συνδυάζει ένα υποσύστημα WLAN διπλής ζώνης 2T2R και ένα υποσύστημα Bluetooth v5.0 που διαθέτει διπλούς ελεγκτές BT. Η μονάδα είναι συμβατή με το πρότυπο IEEE 802.11a/b/g/n/ac και παρέχει τον μέγιστο ρυθμό PHY έως και 867 Mbps, υποστηρίζει διπλή λειτουργία BT/BLE με συμβατό BT v5.0/4.2/2.1, προσφέροντας ασύρματη συνδεσιμότητα πλούσια σε χαρακτηριστικά σε υψηλά πρότυπα και προσφέρει αξιόπιστη, αξιόπιστη, εκτεταμένη απόδοση κόστους από απόσταση.

Χαρακτηριστικά

• Συχνότητες λειτουργίας: 2,4~2,4835GHz ή 5. 15~5,85GHz

• Η διεπαφή κεντρικού υπολογιστή είναι SDIO (SDIO 1. 1/2.0/3.0) και UART για BT

• Πρότυπα IEEE: IEEE 802. 11a/b/g/n/ac

• Ο ασύρματος ρυθμός PHY μπορεί να φτάσει έως και τα 867 Mbps

• Προδιαγραφές Bluetooth: Σύστημα v5.0/4.2/3.0/2.1

• Τροφοδοτικό: DC 3,3V κύρια τροφοδοσία και 1,8V/3,3VI/O ρεύμα

Μπλοκ διάγραμμα



Γενικές Προδιαγραφές

Όνομα ενότητας	BL-M8822CS1-S
Chipset	RTL8822CS-VS-CG
Πρότυπο WLAN	IEEE 802.11 a/b/g/n/ac
Προδιαγραφή BT	Προδιαγραφές πυρήνα Bluetooth v5.0/4.2/2.1
Διεπαφ�κκεντρικού υπολογιστή	Διασύνδεση SDIO για WLAN & UART για Bluetooth
Κεραία	Συνδέστε τις εξωτερικές κεραίες μέσω μισής οπής
Διάσταση	15,1*13,1*2,4 mm (Μ*Π*Υ)
Τροφοδοτικό	Κύριο τροφοδοτικό 3,3V±0,2V @ 900 mA (Μέγ.) Τροφοδοτικό 3,3V±0,2V ή 1,8V±0,1V I/O
Θερμοκρασία λειτουργίας	-20℃ έως +70℃
Υγρασία λειτουργίας	10% έως 95% RH (χωρίς συμπύκνωση)

Διάσταση προϊόντος

Διάσταση μονάδας: Τυπική (Μ*Π*Υ): 15,1*13,1*2,4mm Ανοχή: +/-0,15mm

Διαστάσεις συσκευασίας

Προδιαγραφές πακέτου:

1. 1.000 μονάδες ανά ρολό και 5.000 μονάδες ανά κουτί.

2. Μέγεθος εξωτερικού κουτιού: 37,5*36*29cm.

3. Η διάμετρος της μπλε φιλικής προς το περιβάλλον λαστιχένιας πλάκας είναι 13 ίντσες, με συνολικό πάχος 28 mm

    (με πλάτος ζώνη μεταφοράς 24mm).

4. Βάλτε 1 συσκευασία ξηρού παράγοντα (20g) και κάρτα υγρασίας σε κάθε αντιστατική σακούλα κενού.

5. Κάθε χαρτοκιβώτιο συσκευάζεται με 5 κουτιά.
