M2625XP1 2T2R 802.11a/b/g/n/ac/ax wifi+b5.2 ماژول

مقدمه

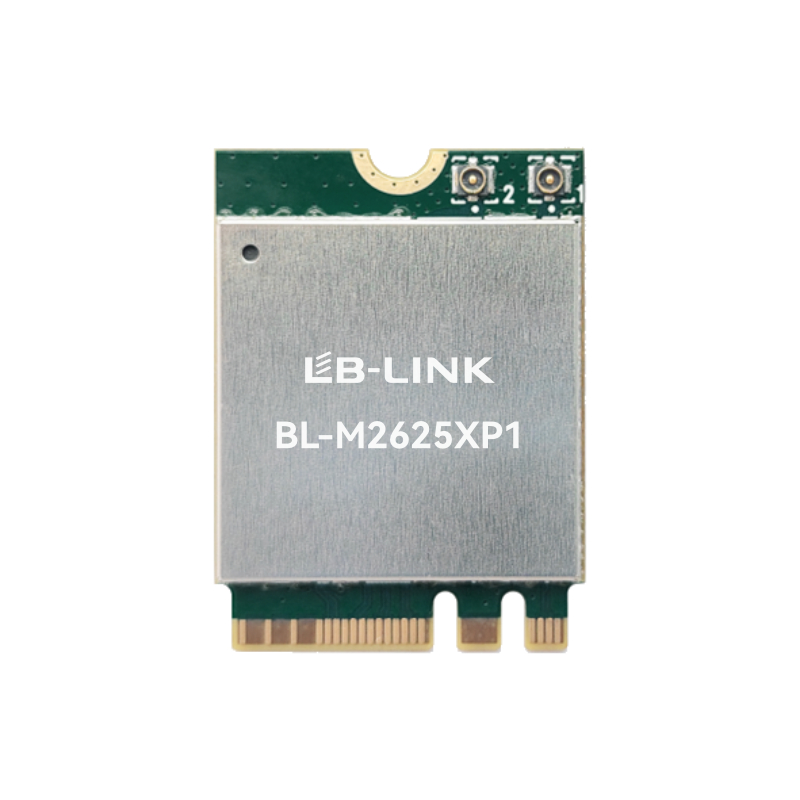

BL-M2625XP1 یک کارت دو باند WLAN+Bluetooth Combo M.2 بسیار یکپارچه است. این زیرسیستم WLAN دو بانده 2T2R با کنترلرهای رابط PCI Express و زیرسیستم بلوتوث v5.2 با کنترلر رابط USB را ترکیب می کند. این کارت با استاندارد IEEE 802.11 a/b/g/n/ac/ax سازگار است و حداکثر نرخ PHY را تا 1201 مگابیت بر ثانیه ارائه می‌کند، از حالت دوگانه بلوتوث پشتیبانی می‌کند. این کارت یک راه حل کامل برای دستگاه های بی سیم و بلوتوث یکپارچه با کارایی بالا مانند لپ تاپ ها، ست تاپ باکس ها، تلویزیون های هوشمند و غیره ارائه می دهد.

ماژول WiFi برد بلند خارجی با حالت مانیتور برای اتصال اینورتر خورشیدی

ویژگی

• M.2 نوع 2230 S2 کلید A+E

• فرکانسهای عملیاتی: 2.4835 گرم 2.4 ~ 2.4835 گرم و 5.15 ~ 5.85 گیگاهرتز

• دو باند 2.4GHz/5GHz و پشتیبانی از پهنای باند 80MHz/40MHz/20MHz

• پشتیبانی از DBDC (دو باند دوگانه همزمان)

• نرخ بی سیم PHY می تواند تا 1201 مگابیت در ثانیه برسد

• از طریق کانکتورهای MHF4/IPEX4 به آنتن خارجی متصل شوید

• منبع تغذیه: منبع تغذیه DC3.3V±0.2V

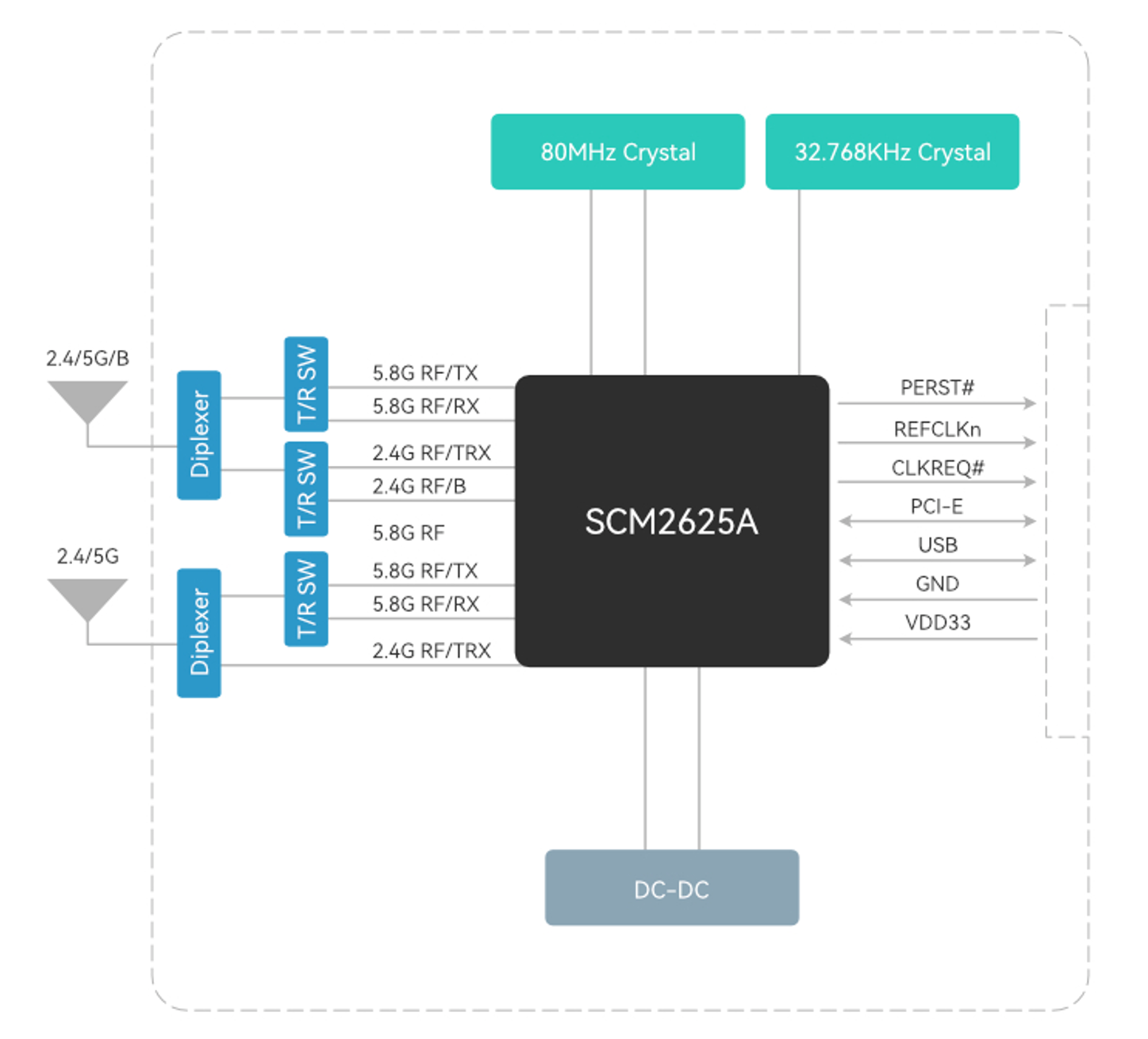

بلوک دیاگرا

مشخصات عمومی

نام کارت	BL-M2625XP1
چیپست	SCM2625A
استانداردهای WLAN	IEEE 802.11a/b/g/n/ac/ax
مشخصات BT	مشخصات هسته بلوتوث نسخه 5.2/4.2/2.1
رابط میزبان	PCI Express 2.0 برای WLAN و USB2.0 FS برای بلوتوث
آنتن	اتصال به آنتن خارجی از طریق کانکتورهای MHF4/IPEX4 (دو آنتن)
بعد	M.2 Type 2230 Pluggable Card: 30.0*22.0*2.3mm (L*W*H)
منبع تغذیه	DC 3.3V±0.2V@ 1.6A (حداکثر)
دمای عملیات	-20 تا +70 درجه سانتیگراد
رطوبت عملیات	10 ٪ تا 95 ٪ RH (غیرقانونی)

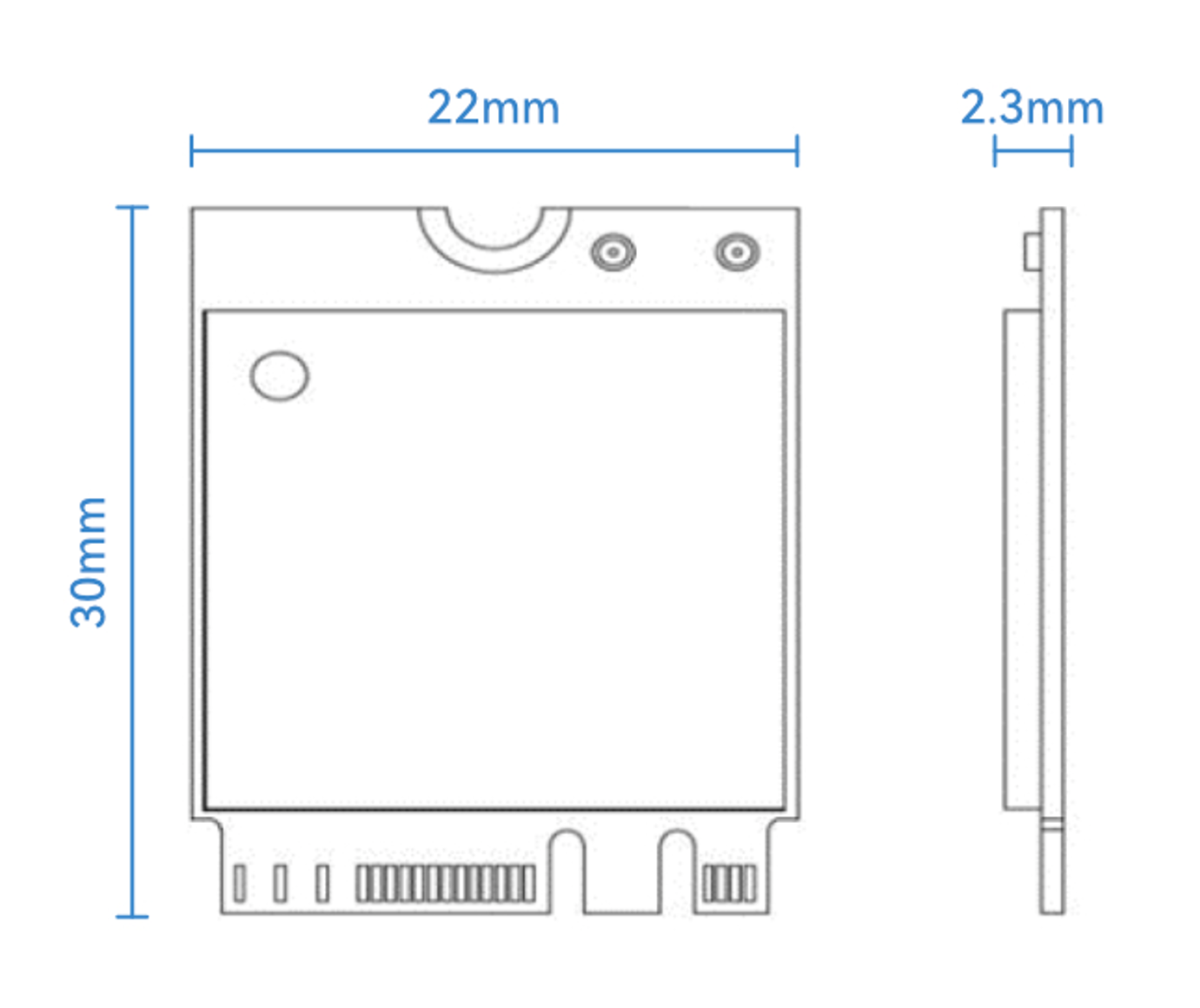

ابعاد محصول

ابعاد کارت: 30.0*22.0*2.3mm(L*W*H؛ تحمل: ±0.3mm_L/W، ±0.2mm_H)

ابعاد اتصال IPEX / MHF-4: 2.0*2.0*0.6mm (L*W*H ، Ø1.5mm)

ابعاد بسته بندی

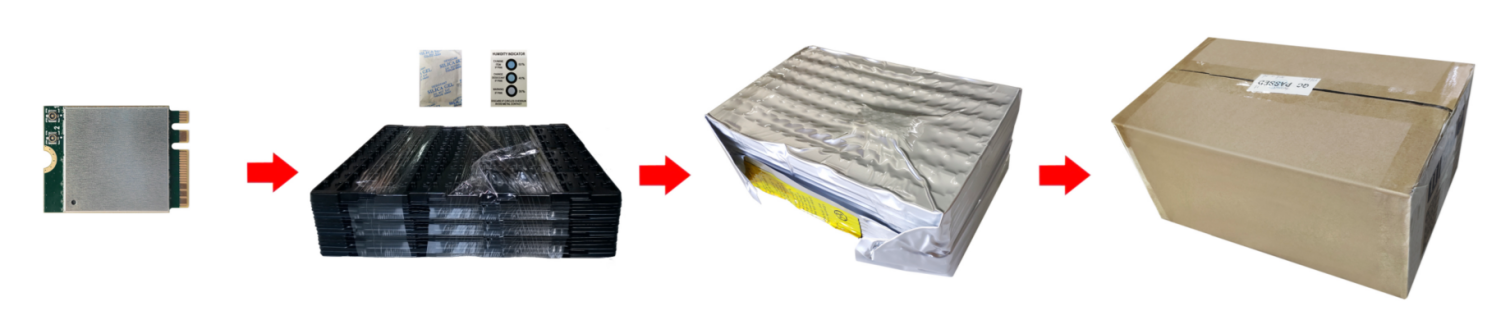

مشخصات بسته:

1. 35 ماژول در هر بشقاب تاول و 700 ماژول در هر جعبه.

2. تاول با غشای سیم بسته شده و در کیسه خلاء ضد الکتریسیته ساکن قرار داده می شود.

3. 1 کیسه دانه خشک (20 گرم) و 1 کارت رطوبت را در هر کیسه خلاء ضد استاتیک قرار دهید.

4. اندازه جعبه بیرونی 35.2 * 21.5 * 15.5 سانتی متر است.
