Panimula

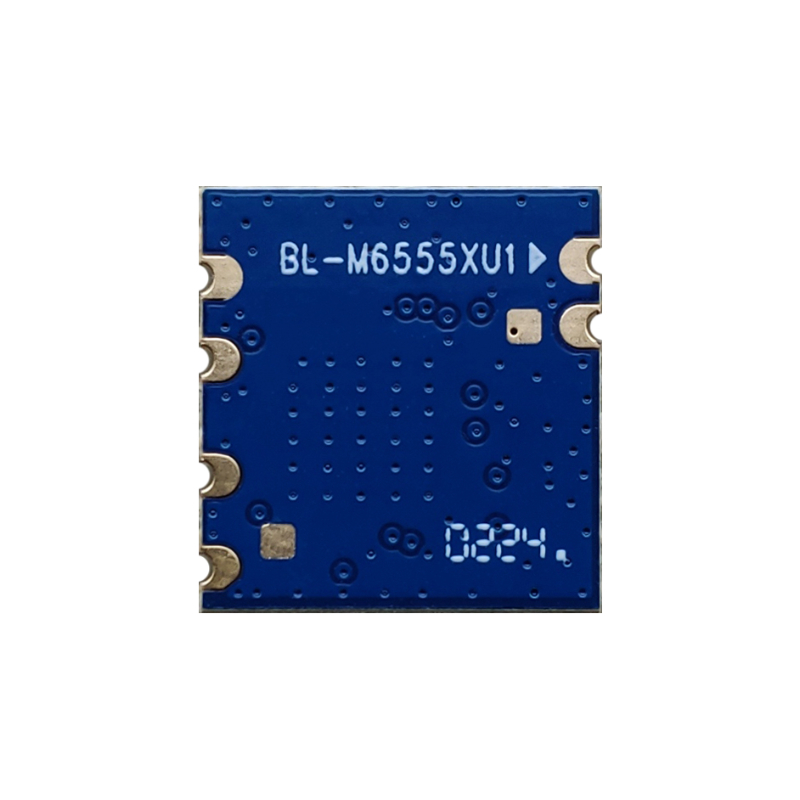

Ang BL-M6555XU1-M ay isang lubos na pinagsamang dual band WLAN + BLE v5.0 Combo module. Pinagsasama nito ang isang 1T1R WLAN subsystem at isang BLE v5.0 subsystem. Ang module na ito ay katugma sa IEEE 802.11 a/b/g/n/ac/ax standard at nagbibigay ng maximum na PHY rate hanggang 287Mbps, sinusuportahan nito ang BLE v5.0/v4.2/v2.1 na sumusunod, na nag-aalok ng feature-rich na wireless na koneksyon sa mataas na pamantayan, naghahatid ng maaasahan, cost-effective at mataas na throughput para sa isang pinahabang distansya.
Mga tampok
Mga Dalas ng Pagpapatakbo: 2.4~2.4835GHz o 5.15~5.85GHz
Mga rate ng data hanggang 286.7Mbps na may 20/40MHz bandwidth
Suportahan ang STA, AP, Wi‐Fi Direct mode nang sabay-sabay
Suportahan ang STBC, beamforming
Suportahan ang Wi‐Fi6 TWT
Suportahan ang Dalawang NAV, Buffer Report, Spatial na muling paggamit, Multi‐BSSID, intra‐PPDU power save
Suportahan ang LDPC
Suportahan ang MU‐MIMO, OFDMA
Suportahan ang DCM, Mid-amble, UORA
Suportahan ang WEP/WPA/WPA2/WPA3‐SAE Personal, MFP
Block Diagram
Pangkalahatang Pagtutukoy
Pangalan ng Module | BL-M6555XU1-M |
Chipset | SV6555-M |
Pamantayan ng WLAN | IEEE 802.11 a/b/g/n/ac/ax |
Pagtutukoy ng BT | BLE v5.0/4.2/2.1 |
Host Interface | USB2.0 para sa WLAN at Bluetooth |
Antenna | Mga kalahating butas na PAD para sa mga panlabas na WLAN&BT antenna |
Dimensyon | 13*12.3*1.6mm (L*W*H) |
Power Supply | DC 3.3V±0.2V |
Temperatura ng Operasyon | -20 ℃ hanggang +70 ℃ |
Operasyon Humidity | 10% hanggang 95% RH (Non-Condensing) |
Dimensyon ng Produkto
Dimensyon ng module: 13*12.3*1.6mm(L*W*H; Tolerance: ±0.15mm)
Low Power Bluetooth WiFi Module na may Dual Band para sa Arduino Projects
Mga Dimensyon ng Package
Detalye ng package:
1. 1,000 modules bawat roll at 5,000 modules bawat box.
2. Laki ng panlabas na kahon: 37.5*36*29cm.
3. Ang diameter ng asul na environment-friendly na rubber plate ay 13 pulgada, na may kabuuang kapal na 28mm (na may lapad na 24mm carrying belt).
4. Maglagay ng 1 pakete ng dry agent (20g) at humidity card sa bawat anti-static vacuum bag.
5. Ang bawat karton ay puno ng 5 kahon.
