מודול Wi-Fi של פס כפול במהירות גבוהה 2.4 גרם עם STM32 ומצב צג עבור מחשב
מָבוֹא

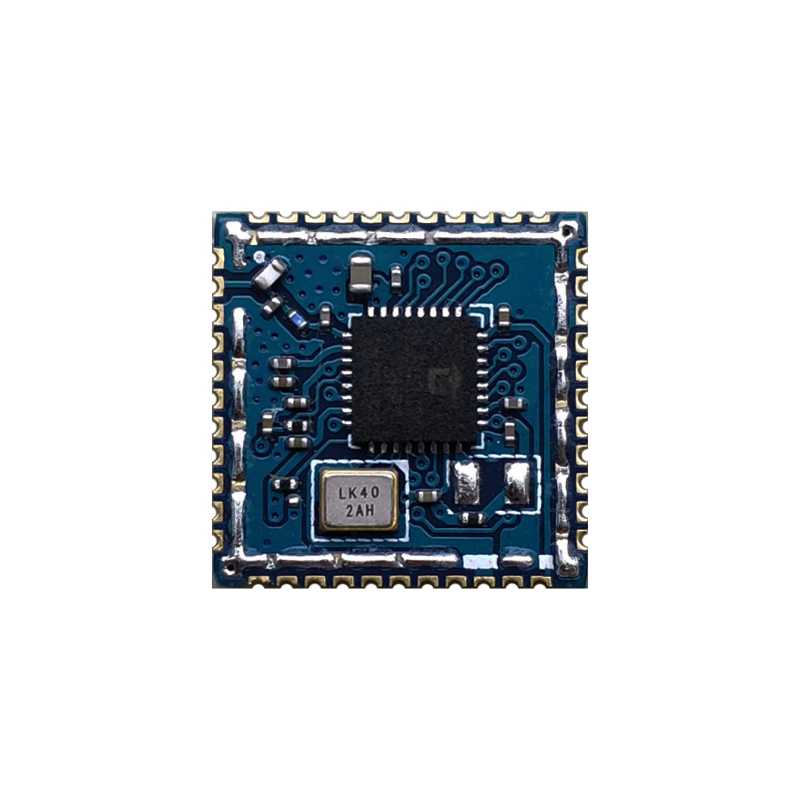

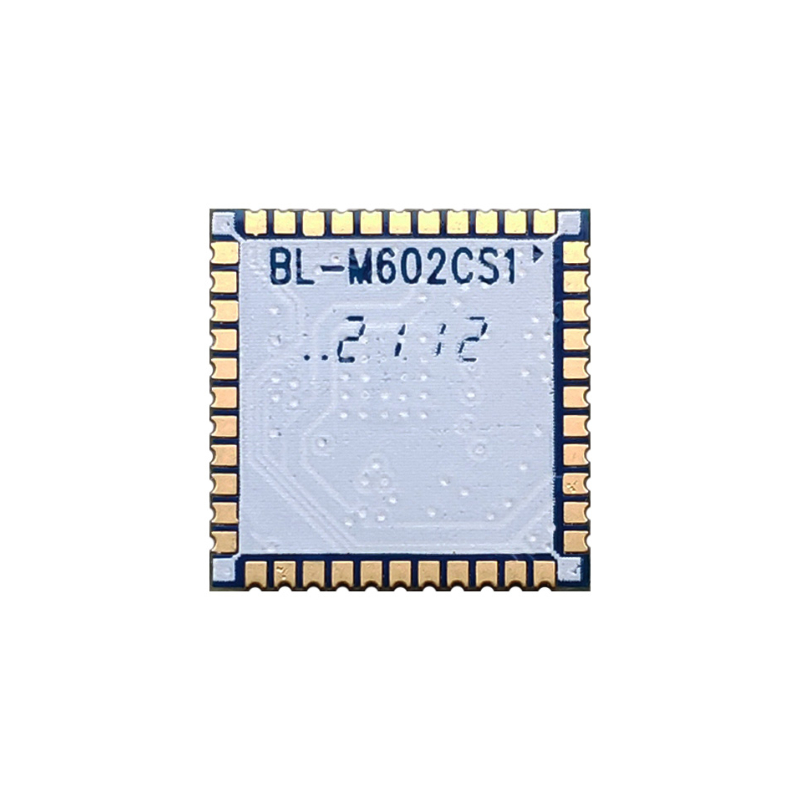

BL-M602CS1 הוא מודול WIFI משולב מאוד, הוא מכיל WLAN MAC, פס בסיס מסוג WLAN מסוג 1T1R. זה תומך בתקן IEEE 802.11b/g/n ומספק את קצב ה- PHY הגבוה ביותר עד 72.2Mbps, ומציע קישוריות אלחוטית עשירה בתכונות ותפוקה אמינה ממרחק מורחב.
תכונות
תדרי הפעלה: 2.4 ~ 2.4835GHz
ממשק מארח הוא SDIO2.0
תקני IEEE: IEEE 802.11b/g/n
קצב הנתונים האלחוטי יכול להגיע עד 72.2 מגהביט לשנייה
התחבר לאנטנה חיצונית דרך כרית חצי חור
אספקת חשמל: 3.3 ± 0.2V אספקת חשמל עיקרית; 3.3 ± 0.2V
תרשים חסום
מפרט כללי
שם מודול | BL-M602CS1 מודול WIFI |
ערכת שבבים | BL602C |
תקני wifi | IEEE802.11B/G/N/, 1T1R, 2.4GHz, 72.2 מגהביט לשנייה (מקסימום) |
ממשק מארח | SDIO 2.0 |
אַנטֶנָה | התחבר לאנטנות החיצוניות דרך כרית חצי חור |
מֵמַד | SMD 44 סינים, 12*12*1.5 מ'מ (L*W*H) |
ספק כוח | DC 3.3 ± 0.2V (כוח ראשי) @ 350 mA (מקסימום) |
טמפרטורת פעולה | -20 ℃ עד +50 ℃ |
למבצע לחות | 10% עד 95% RH (אי-מענה) |
טמפרטורת אחסון | -45 ℃ עד +85 ℃ |
ממד מוצר
מימד מודול: 12.0*12.0*1.5 מ'מ (L*W*H; סובלנות: ± 0.15 מ'מ)
מידות חבילה
מפרט החבילה:
1. 2000 מודולים לכל גליל ו -10,000 מודולים לקופסה.
2. גודל התיבה החיצונית: 37.5*36*29 ס'מ.
3. קוטר צלחת הגומי הכחולה הידידותית לסביבה הוא 13 אינץ ', בעובי כולל של 25.3 מ'מ (רוחב של 21.3 מ'מ נושאת חגורה).
4 הניחו חבילה של סוכן יבש (20 גרם) וכרטיס לחות בכל שקית ואקום נגד סטטי.
5. כל קרטון ארוז ב -5 קופסאות.
