Dvopojasni 2.4G Wi-Fi modul velike brzine sa STM32 i načinom monitora za PC
Uvod
BL-M602CS1 je visoko integrirani WiFi modul, sadrži WLAN MAC, 1T1R sposoban WLAN osnovni pojas. Podržava IEEE 802.11b/g/n standard i pruža najvišu PHY brzinu do 72,2 Mbps, nudeći značajkama bogatu bežičnu povezanost i pouzdanu propusnost s veće udaljenosti.
Značajke
Radne frekvencije: 2,4~2,4835GHz
Host sučelje je SDIO2.0
IEEE standardi: IEEE 802.11b/g/n
Brzina bežičnog prijenosa podataka može doseći do 72,2 Mbps
Spojite vanjsku antenu kroz jastučić s polurupom
Napajanje: 3,3±0,2V glavno napajanje; 3,3±0,2V

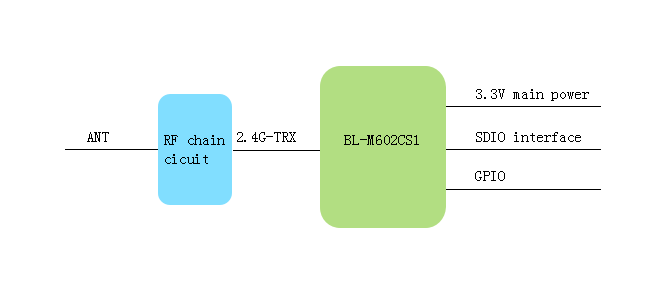

Blok dijagram
Opće specifikacije
Naziv modula |
BL-M602CS1 WiFi modul |
Čipset |
BL602C |
WiFi standardi |
IEEE802.11b/g/n/, 1T1R, 2,4 GHz, 72,2 Mbps (maks.) |
Host sučelje |
SDIO 2.0 |
Antena |
Spojite se na vanjske antene kroz jastučić s polurupom |
Dimenzija |
SMD 44 igle, 12*12*1,5 mm (D*Š*V) |
Napajanje |
DC 3,3±0,2 V (glavno napajanje) @ 350 mA (maks.) |
Radna temperatura |
-20 ℃ do +50 ℃ |
Vlažnost rada |
10% do 95% RH (bez kondenzacije) |
Temperatura skladištenja |
-45 ℃ do +85 ℃ |

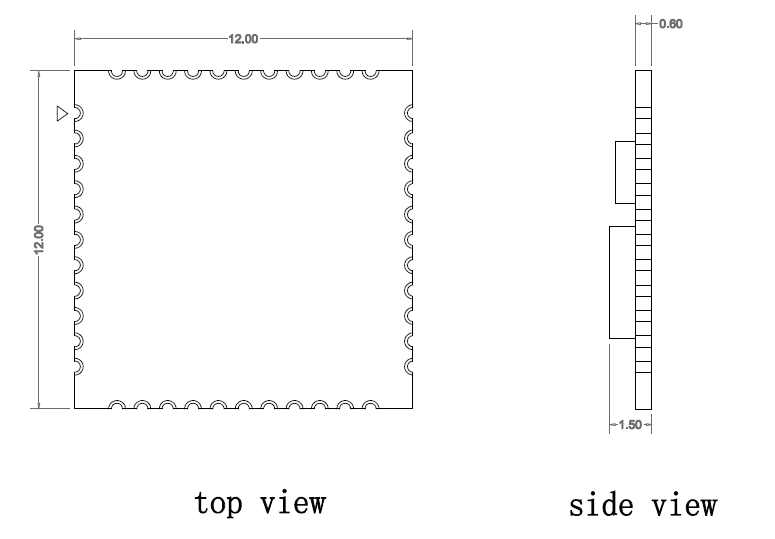

Dimenzija proizvoda
Dimenzija modula: 12,0*12,0*1,5 mm (D*Š*V; Tolerancija: ±0,15 mm)

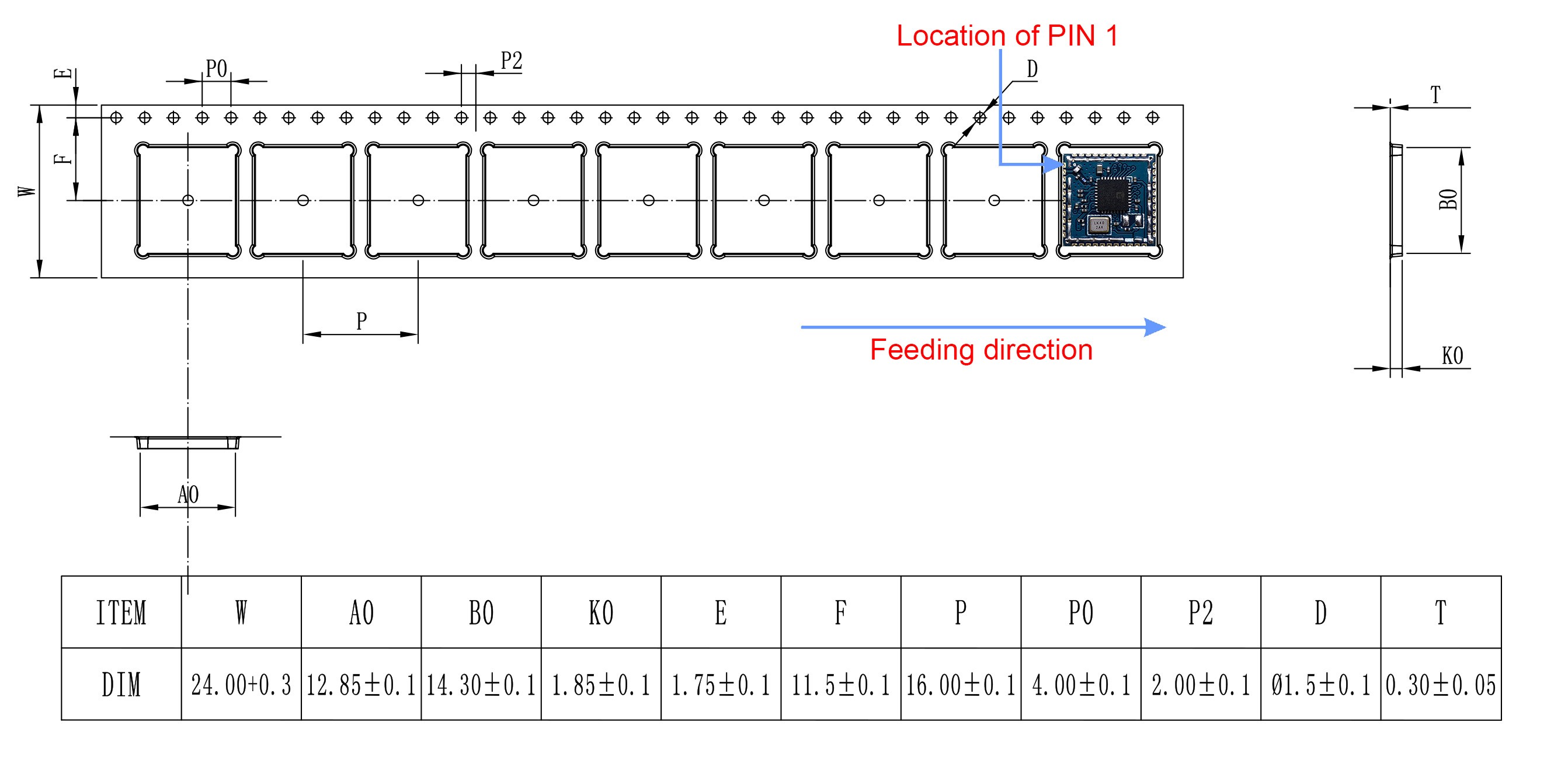

Dimenzije paketa

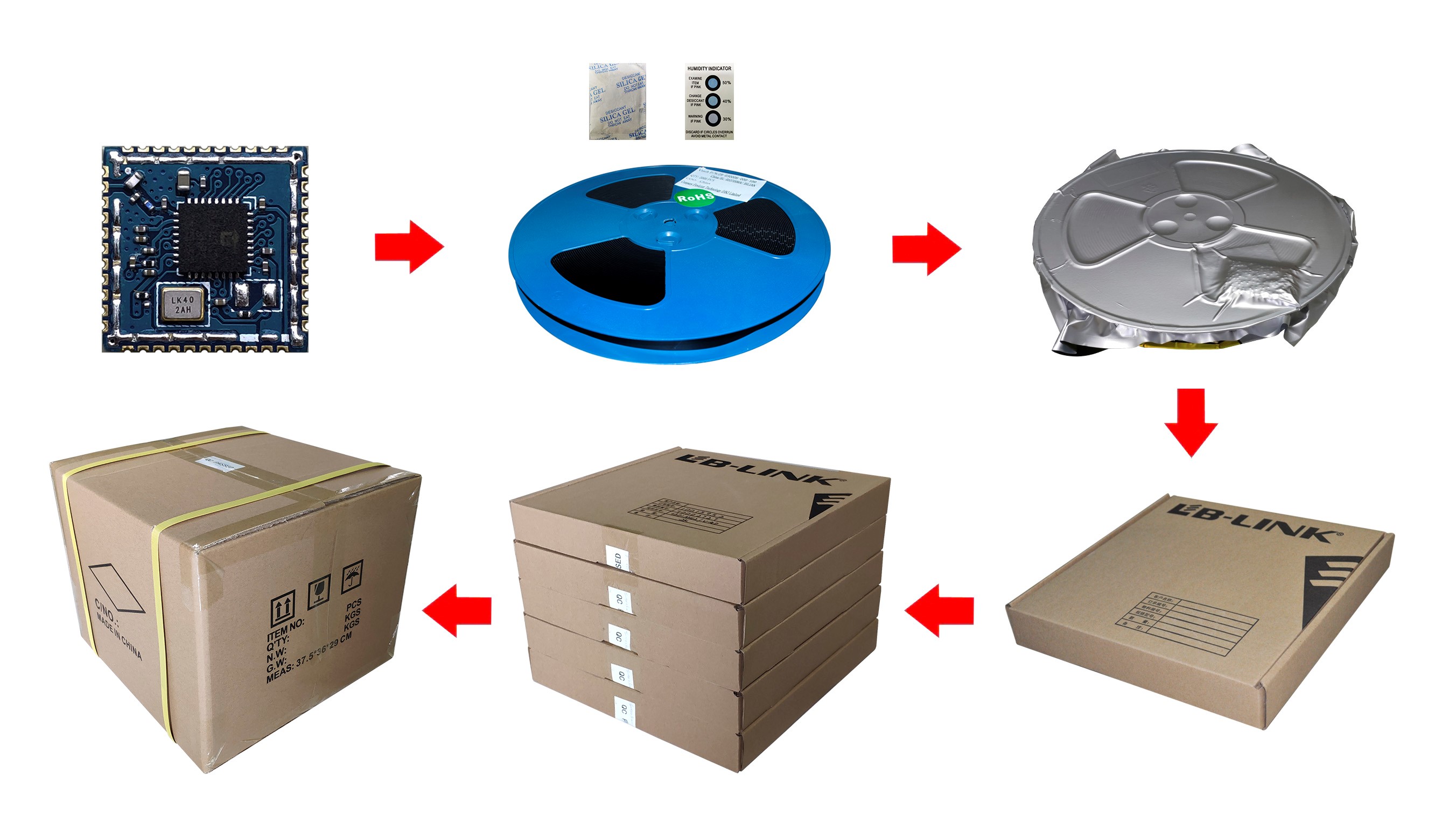

Specifikacija paketa:
1. 2000 modula po roli i 10 000 modula po kutiji.
2. Veličina vanjske kutije: 37,5*36*29 cm.
3. Promjer plave ekološki prihvatljive gumene ploče je 13 inča, ukupne debljine 25,3 mm (sa širinom pojasa za nošenje od 21,3 mm).
4. Stavite 1 paket suhog sredstva (20 g) i karticu za vlažnost u svaku antistatičku vakumsku vrećicu.
5. Svaki karton je pakiran sa 5 kutija.
