M8822CP1 2T2R 802.11a/b/g/n/ac מודול WiFi+BT5.0

מָבוֹא

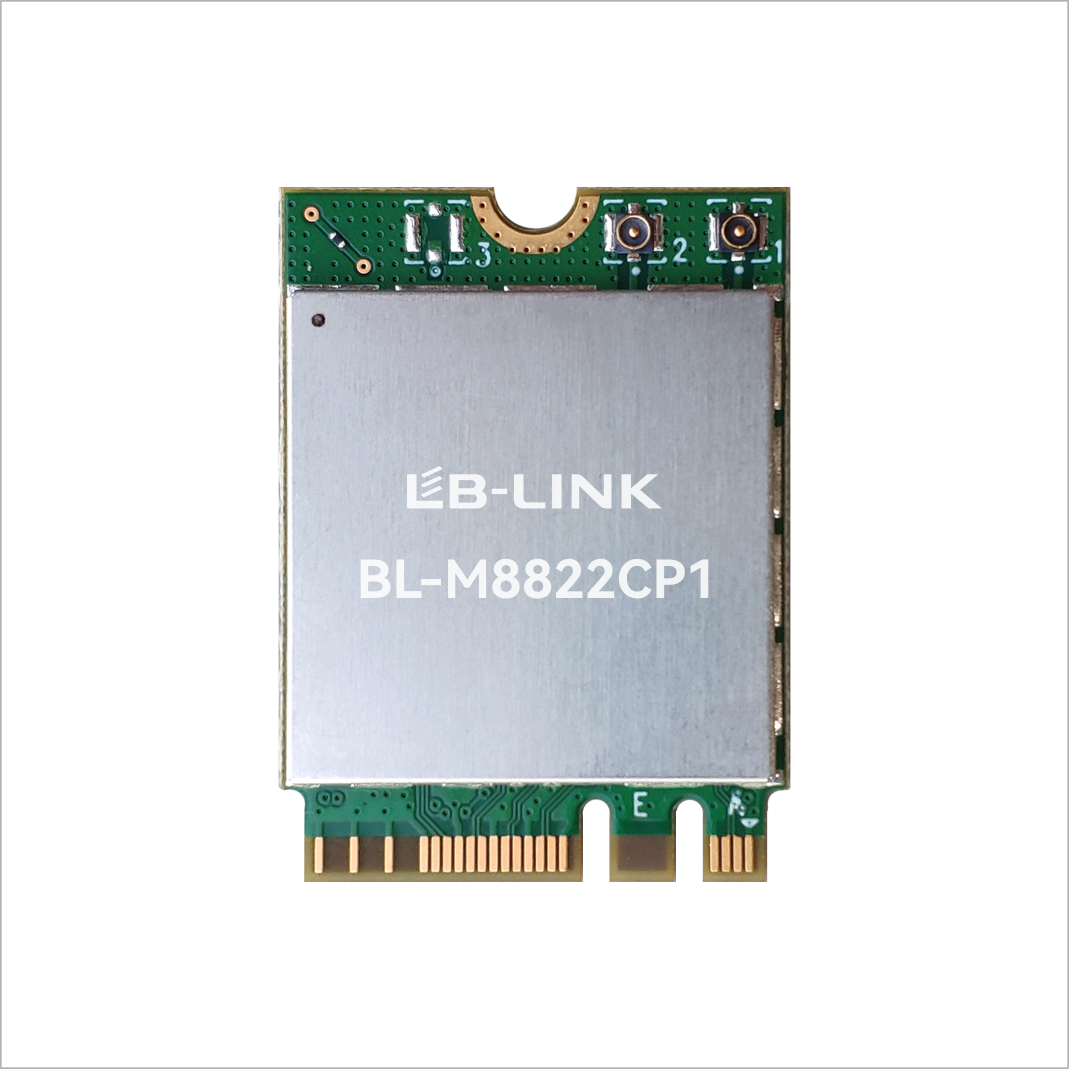

BL-M8822CP1 הוא כרטיס Dual-band WLAN+Bluetooth Combo M.2 משולב במיוחד. הוא משלב תת-מערכת 2T2R Dual-band WLAN עם בקרי ממשק PCI Express ותת-מערכת Bluetooth v5.0 עם בקר ממשק USB. כרטיס זה תואם תקן IEEE 802.11 a/b/g/n/ac ומספק קצב PHY מרבי של עד 867Mbps, הוא תומך במצב כפול Bluetooth עם תואם v5.0/v4.2/v2.1. הכרטיס מספק פתרון מלא למכשירי אלחוטי ובלוטות' משולבים בעלי ביצועים גבוהים כגון מחשבים ניידים, ממירים, טלוויזיות חכמות וכו'.

תכונות

• תדרי הפעלה: 2.4~2.4835GHz או 5.15~5.85GHz

• תקני IEEE: IEEE 802.11a/b/g/n/ac

• גורם צורה: M.2 2230 מפתח A גנרי או מפתח E

• קצב PHY אלחוטי יכול להגיע עד 867Mbps

• התחבר לאנטנה חיצונית דרך מחברי MHF4

• ספק כוח: ספק כוח DC3.3V±0.2V

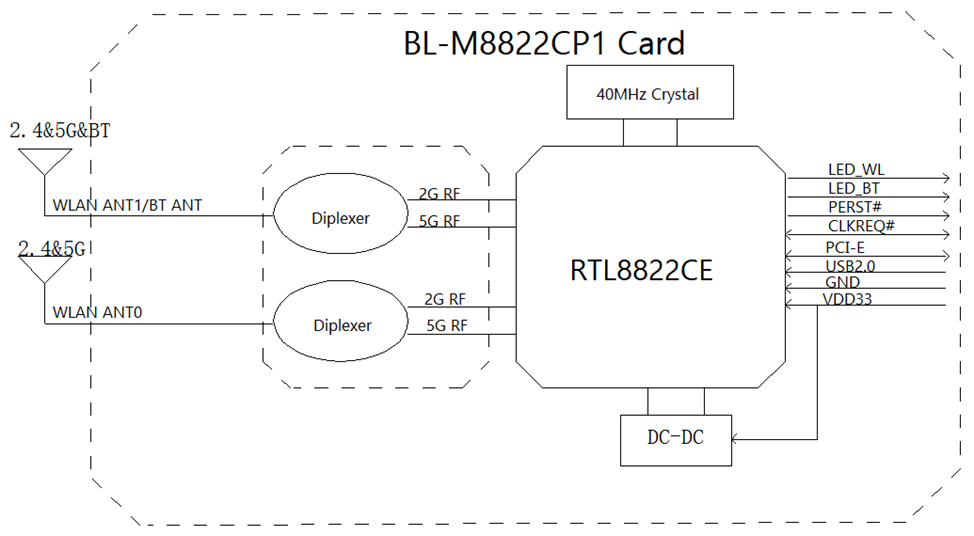

תרשים בלוקים

מפרט כללי

שם הכרטיס	BL-M8822CP1
ערכת שבבים	RTL8822CE-CG
תקני WLAN	IEEE802.11a/b/g/n/ac
מפרט BT	מפרט ליבת Bluetooth v5.0/4.2/2.1
ממשק מארח	PCI Express 2.1 עבור WLAN ו-USB2.0 FS עבור Bluetooth
אַנטֶנָה	חברו לאנטנות החיצוניות דרך מחבר MHF4
מֵמַד	M.2, 30*22*2.15 מ'מ (L*W*H)
ספק כוח	DC 3.3V±0.2V @ 1000mA (מקסימום)
טמפרטורת פעולה	-20 ℃ עד +70 ℃
מבצע לחות	10% עד 95% RH (לא מתעבה)

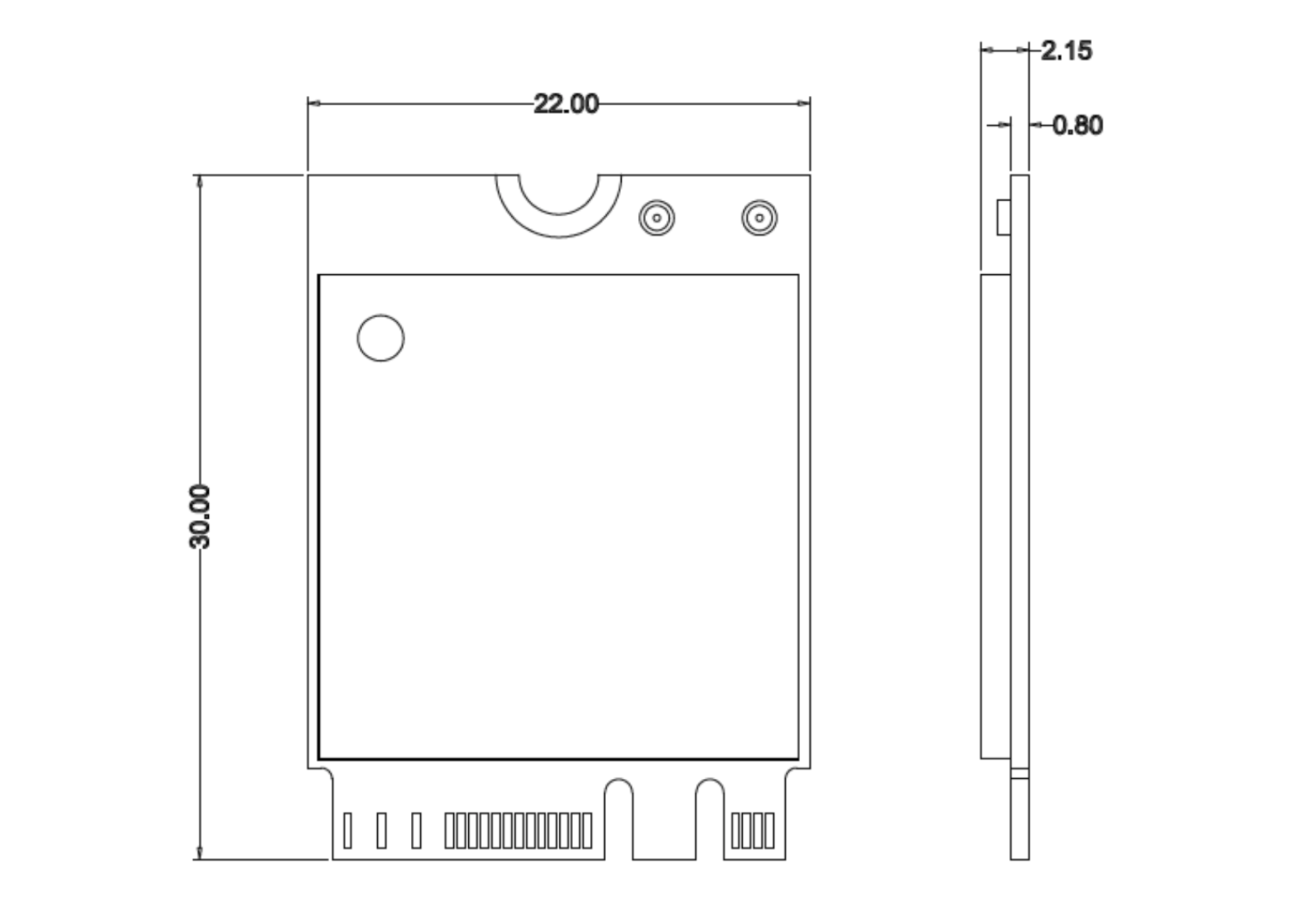

מימד המוצר

ממד הכרטיס: 30.0*22.0*2.15 מ'מ (L*W*H; סובלנות: ±0.15 מ'מ)

מימד מחבר IPEX / MHF-4: 2.0*2.0*0.6 מ'מ (L*W*H, Ø1.5mm)

מידות חבילה

מפרט חבילה:

1. 35 כרטיסים לצלחת שלפוחית ​​ו-700 כרטיסים בקופסה.

2. השלפוחית ​​קשורה עם קרום תיל ומכניסה לשקית ואקום אנטי סטטית.

3. שים שקית אחת של חרוזים יבשים (20 גרם) בכל שקית ואקום אנטי סטטית. 1 יחידות כרטיס לחות 3 נקודות.

4. גודל הקופסה החיצונית הוא 35.2*21.5*15.5 ס'מ.
