Introduzione

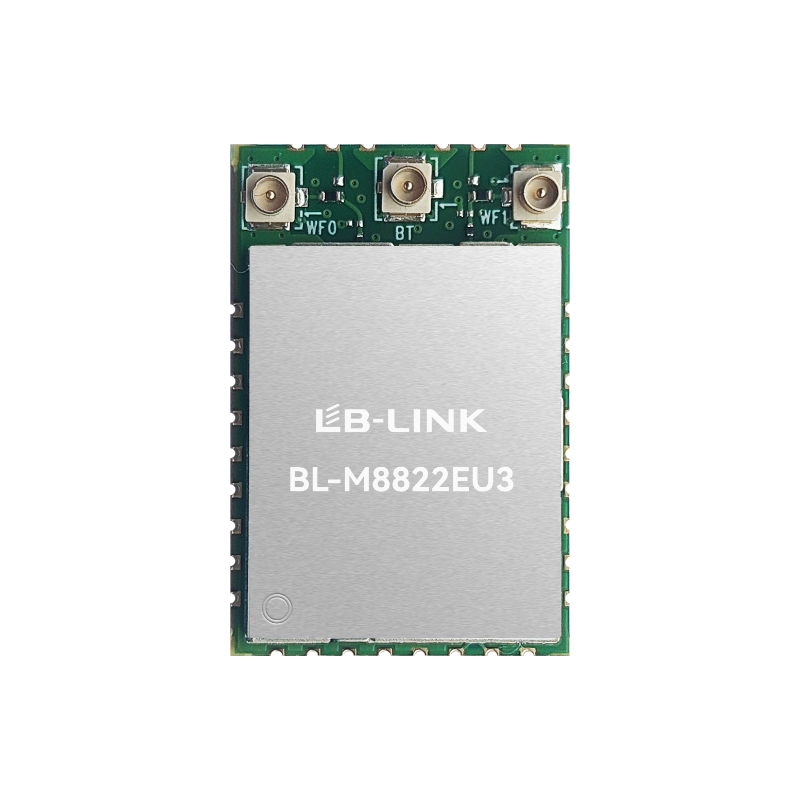

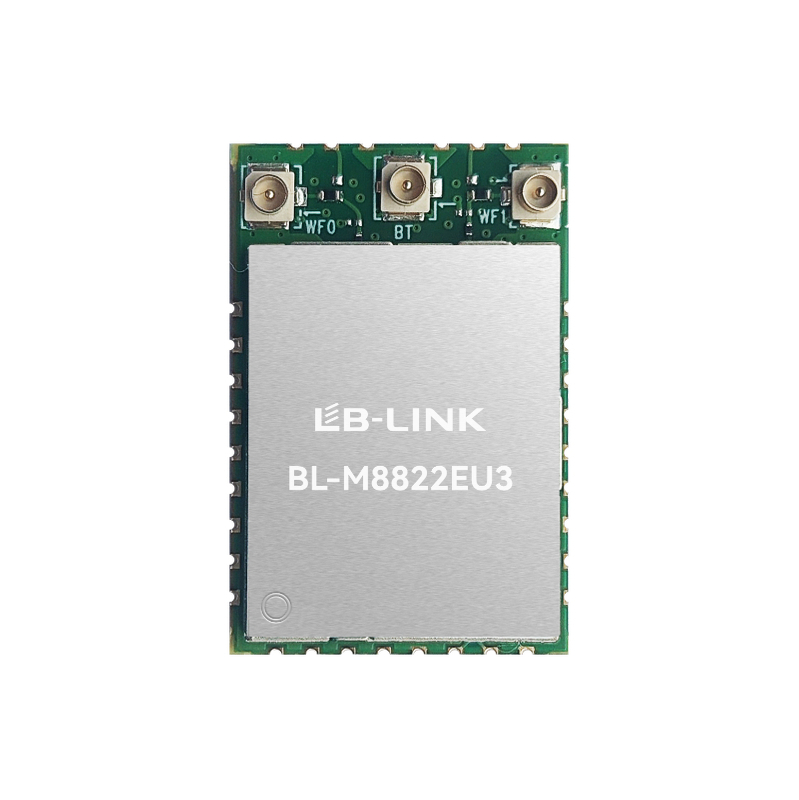

BL-M8822EU3 è un modulo combinato WLAN dual-band + Bluetooth v5.2 altamente integrato. Combina un sottosistema WLAN dual-band 2T2R e un sottosistema Bluetooth v5.2. Questo modulo è compatibile con lo standard IEEE 802.11a/b/g/n/ac e fornisce la massima velocità PHY fino a 867 Mbps, supporta la doppia modalità BT / BLE con conformità BT v5.2/v4.2/v2.1, offrendo connettività wireless ricca di funzionalità a standard elevati e fornendo un throughput affidabile ed economico da una distanza estesa.
Caratteristiche
Frequenza operativa: 2,4~2,4835 GHz o 5,15~5,85 GHz
Supporta la modalità 2T2R dual-band con larghezza di banda 20/40/80 Mhz
La velocità PHY wireless può raggiungere fino a 867 Mbps
Supporta la modalità doppia BT Classic/BT Low Energy
Supporta il sistema Bluetooth v5.2
Connettersi alle antenne esterne tramite IPEX

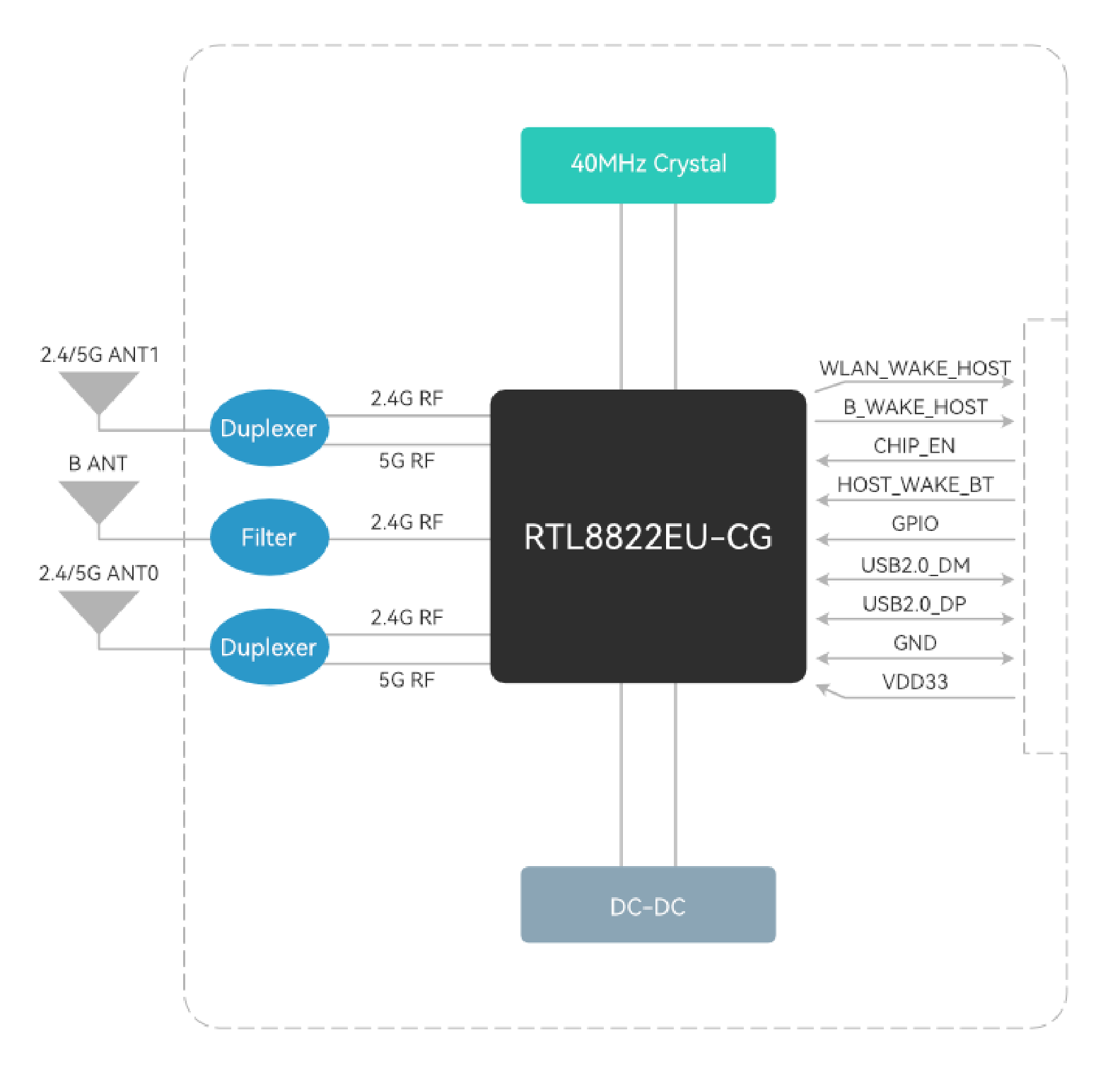

Diagramma a blocchi
Specifiche generali
Nome del modulo |
BL-M8822EU3 |
C |
RTL8822EU-CG |
Standard WLAN |
IEEE802.11a/b/g/n/ac |
Standard Bluetooth |
Specifiche principali Bluetooth v5.2/v4.2/v2.1 |
Interfaccia host |
Interfaccia USB 2.0 per WLAN e Bluetooth |
Antenna |
Collegare alle antenne esterne tramite connettori IPEX |
Dimensione |
27*18*2,2 mm (L*L*A) |
Alimentazione elettrica |
CC 3,3 V±0,2 V a 1600 mA (massimo) |
Temperatura di funzionamento |
Da -20℃ a +70℃ |
Operazione Umidità |
Dal 10% al 95% di umidità relativa (senza condensa) |

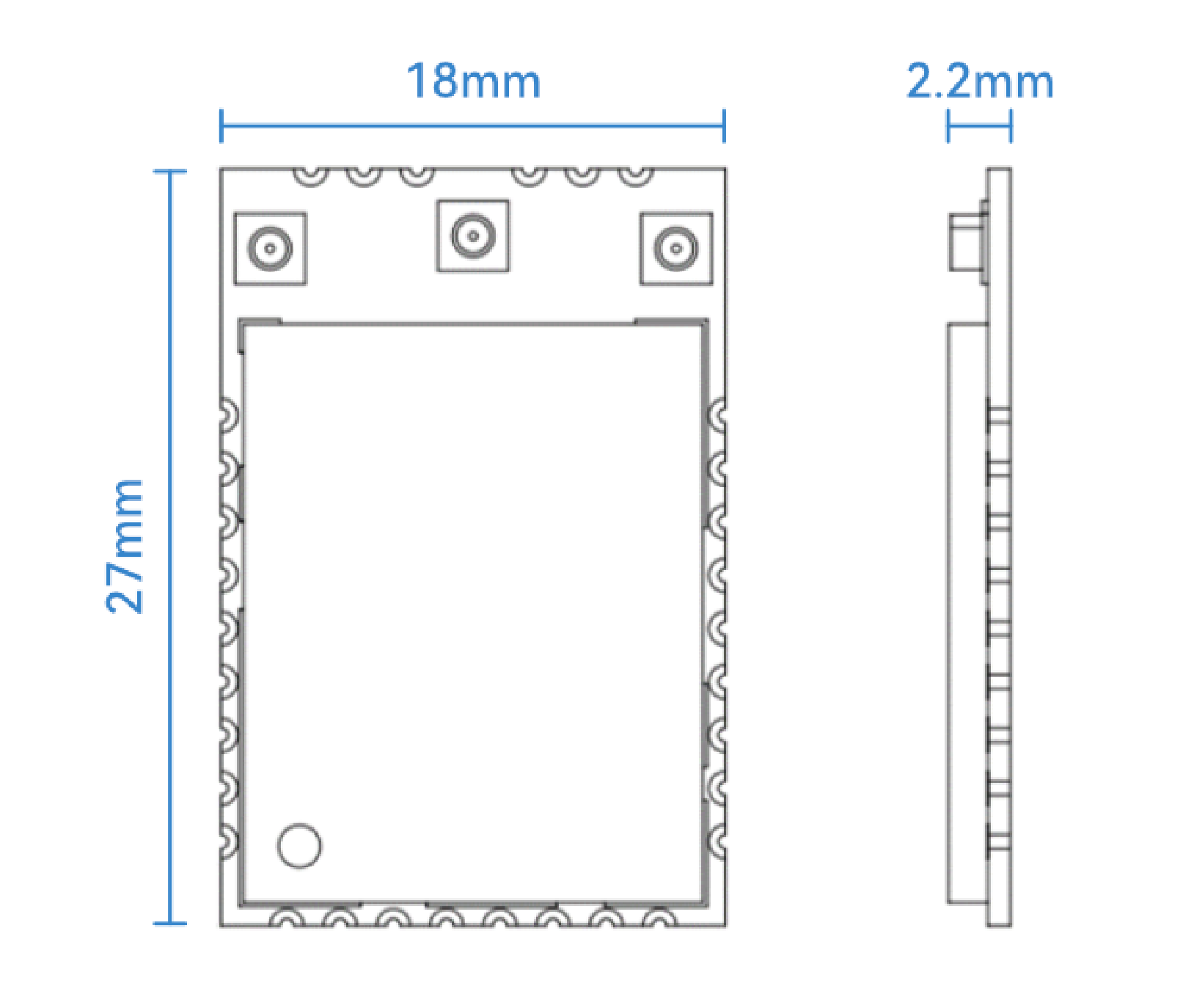

Dimensione del prodotto
Dimensioni del modulo: 27mm*18mm*2,2mm (L*W*H; Tolleranza: ±0,3mm_L/W, ±0,2mm_H)
Dimensioni connettore IPEX / MHF-1: 3,0*2,6*1,2 mm (L*L*A, Ø2,0 mm)

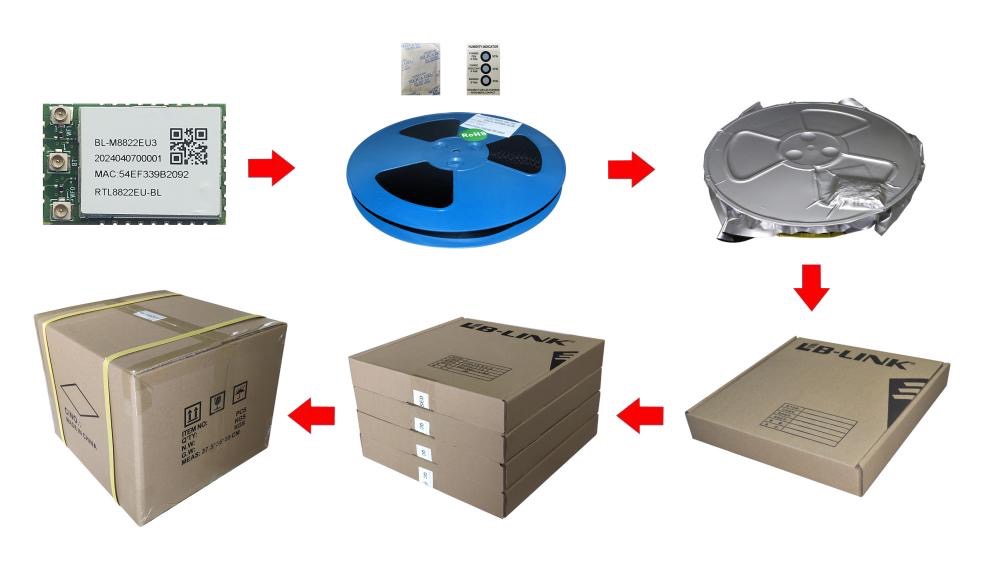

Dimensioni della confezione

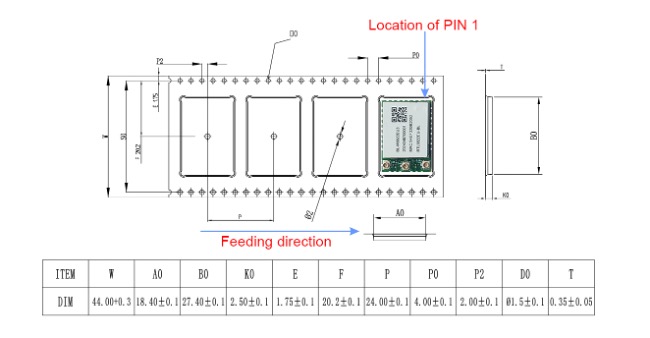

Specifica del pacchetto:
1. 1.000 moduli per rotolo e 4.000 moduli per scatola.
2. Dimensioni della scatola esterna: 37,5 * 36 * 29 cm.
3. Il diametro della piastra in gomma blu ecologica è di 13 pollici, con uno spessore totale di 48 mm (con una larghezza della cintura di trasporto di 44 mm).
4. Mettere 1 confezione di agente secco (20 g) e una scheda di umidità in ciascun sacchetto sottovuoto antistatico.
5. Ogni cartone è imballato con 4 scatole.
