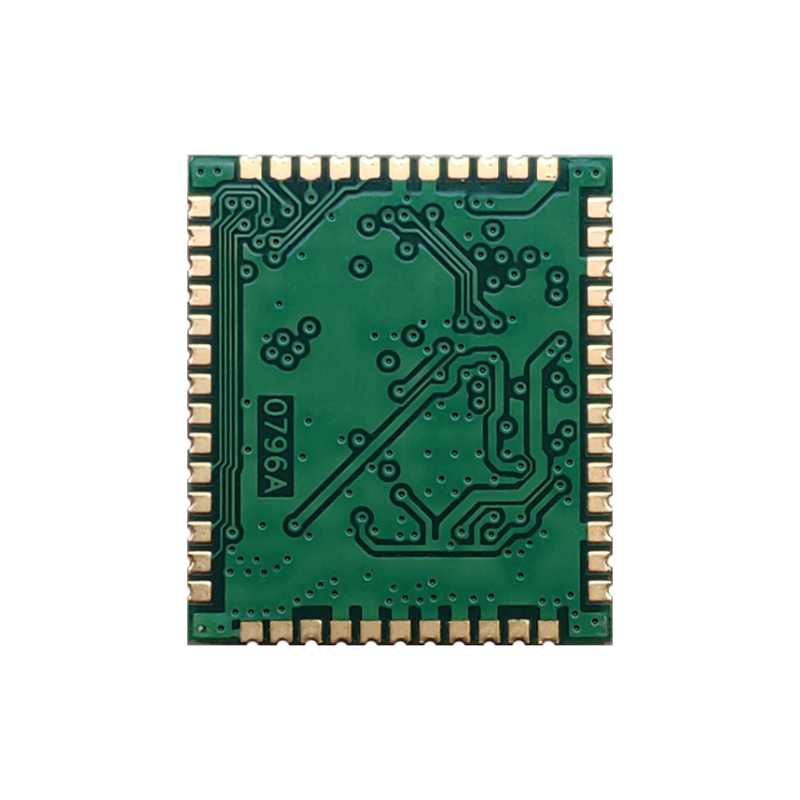

M5621DS2A 2T2R 802.11a/b/g/n/ac WiFi+B5.1 モジュール

デュアルコア、高速、モデム機能を備えた Mini 5G Wi-Fi モジュール

導入

BL-M5621DS1A は、高度に統合されたデュアルバンド WLAN + Bluetooth v5.0 コンボ モジュールです。 2T2R デュアルバンド WLAN サブシステムと Bluetooth v5.0 サブシステムを組み合わせています。このモジュールはIEEE 802.11 a/b/g/n/ac規格と互換性があり、最大866Mbpsの最大PHYレートを提供し、BT v5.0/v4.2/v2.1準拠のBT / BLEデュアルモードをサポートし、STB、OTT、IoTおよび車載アプリケーション向けに豊富な機能と低コストを提供します。

特徴

• 動作周波数：2.4～2.4835GHzまたは5.15～5.85GHz

• IEEE 802.11 a/b/g/n/ac 2T2R (20/40/80MHz 帯域幅)

• MU-MIMO DLおよびビームフォーミングをサポート

• BT ClassicとBT Low Energyのデュアルモード同時動作をサポート

• BT 用の高速 4 線 UART および WLAN 用の SDIO 3.0 インターフェイス

ブロック図

一般仕様

モジュール名	BL-M5621DS1A
チップセット	UWE5621DS
無線LAN規格	IEEE 802.11 a/b/g/n/ac
ホストインターフェース	WLAN 用 SDIO3.0 および BT 用 UART インターフェイス
Bluetooth規格	Bluetooth コア仕様 v5.0/4.2/2.1
アンテナ	外部 WLAN および BT アンテナ用のハーフホール PADS
寸法	15.0*13.0*1.8mm (長さ*幅*高さ)
電源	DC 3.3±0.15V@1A(最大)およびDC 1.8±0.1V
動作温度	-20℃～+70℃
動作湿度	10% ～ 95% RH (結露なきこと)

製品寸法

モジュール寸法: 15.0*13.0*1.8mm(長さ*幅*高さ; 公差: ±0.2mm)

パッケージの寸法

パッケージ仕様:

1. 1 ロールあたり 1000 モジュール、1 ボックスあたり 5,000 モジュール。

2.外箱サイズ：37.5×36×29cm。

3.青い環境に優しいゴムプレートの直径は13インチ、総厚さは28mmです。

    （キャリングベルト幅24mm付）。

4. 乾燥剤 1 パッケージ (20 g) と湿度カードを各静電気防止真空バッグに入れます。

5. 各カートンには 5 つのボックスが梱包されています。
