ພາບລວມຂອງຜະລິດຕະພັນ

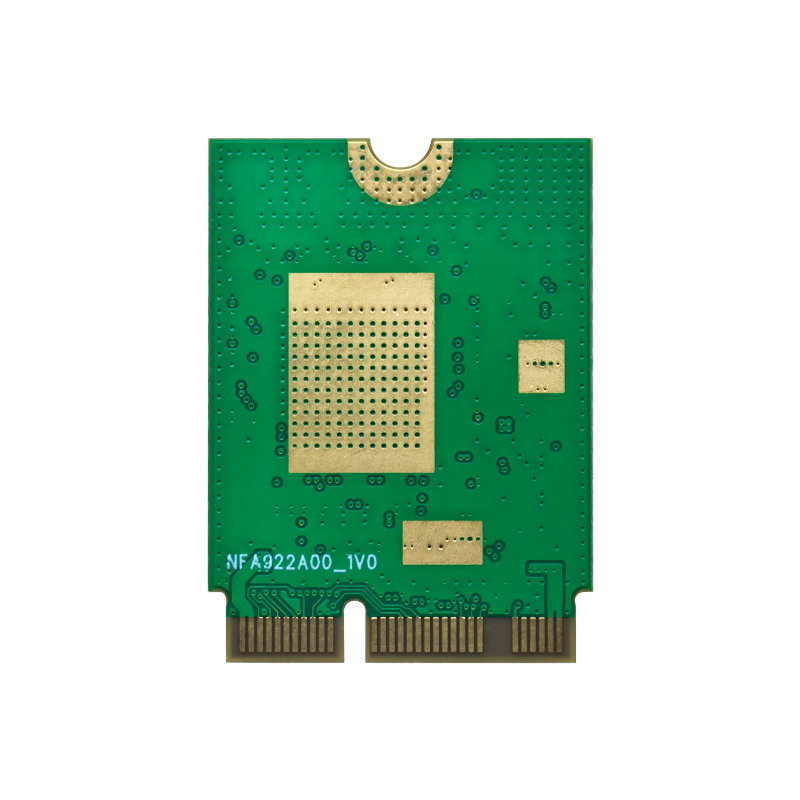

BL-M8922AP1 ແມ່ນ ໂມດູນສາມແຖບ WLAN + Bluetooth combo M.2 ທີ່ປະສົມປະສານກັນສູງ ທີ່ຂັບເຄື່ອນໂດຍຊິບເຊັດລຸ້ນທຸງ REALTEK RTL8922AE-CG . ສ້າງຂຶ້ນໃນມາດຕະຖານ M.2 2230 Key E form factor, ມັນຮອງຮັບມາດຕະຖານໄຮ້ສາຍ IEEE 802.11a/b/g/n/ac/ax/be ທີ່ມີ ອັດຕາ PHY ສູງສຸດເຖິງ 2882Mbps . ມັນຍັງມີ ການເຊື່ອມຕໍ່ Bluetooth 5.4 dual-mode (LE + BR/EDR), ສະຫນອງການແກ້ໄຂໄຮ້ສາຍທີ່ມີປະສິດຕິພາບສູງ, ໃນເວລາຊ້າ, ແລະມີຄວາມຫມັ້ນຄົງສູງສໍາລັບຄອມພິວເຕີໂນດບຸກ, ກ່ອງຕັ້ງເທິງ, ໂທລະພາບອັດສະລິຍະ, PCs ອຸດສາຫະກໍາ, IoT gateways ແລະອຸປະກອນອັດສະລິຍະອື່ນໆ.
ຈຸດເດັ່ນທີ່ສໍາຄັນ
Full WiFi 7 ປະສິດທິພາບ : ແຖບສະອາດ 6GHz + ແບນວິດ 160MHz + 4096QAM ສຳລັບການສົ່ງສັນຍານທີ່ໄວ 2882Mbps, ເໝາະສຳລັບ 8K, VR, ແລະການຫຼິ້ນເກມໃນຄລາວ.
Tri-Band ຄວາມເຂົ້າກັນໄດ້ເຕັມທີ່ : 2.4GHz + 5GHz + 6GHz ການຄຸ້ມຄອງເຕັມ, ສອງແຖບ concurrency + MLO (Multi-Link Operation) ສໍາລັບການຕ້ານການແຊກແຊງທີ່ເຂັ້ມແຂງແລະ latency ຕ່ໍາ.
Bluetooth 5.4 Dual-Mode : ຮອງຮັບ LE ແລະ BR/EDR ພ້ອມກັນສຳລັບການເຊື່ອມຕໍ່ທີ່ໝັ້ນຄົງກວ່າ, ການໃຊ້ພະລັງງານຕໍ່າກວ່າ, ແລະຄວາມເຂົ້າກັນໄດ້ຂອງອຸປະກອນຕໍ່ພ່ວງທີ່ກວ້າງຂຶ້ນ.
ຂະໜາດກະທັດຮັດທີ່ສຸດ : ການອອກແບບ plug-and-play ມາດຕະຖານ M.2 2230, ເໝາະສຳລັບອຸປະກອນທີ່ກະທັດຮັດ ແລະ ການອອກແບບທີ່ຈຳກັດພື້ນທີ່.
ຄວາມຫນ້າເຊື່ອຖືລະດັບອຸດສາຫະກໍາ : ລະດັບອຸນຫະພູມກວ້າງ, ການປົກປ້ອງ ESD, ແລະການຢັ້ງຢືນສາກົນຢ່າງເຕັມທີ່ສໍາລັບຄວາມຫມັ້ນຄົງຂອງການຜະລິດຈໍານວນຫລາຍ.
ຂໍ້ມູນຈໍາເພາະ
ຮຸ່ນ: BL-M8922AP1
ຊິບເຊັດ: REALTEK RTL8922AE-CG
Wi-Fi Standard: WiFi 7 (802.11be), ດ້ານຫຼັງເຂົ້າກັນໄດ້ກັບ a/b/g/n/ac/ax
ລຸ້ນ Bluetooth: Bluetooth 5.4 / 4.2 / 2.1
ເສົາອາກາດ: 2T2R Dual Antenna
ອັດຕາ PHY ສູງສຸດ: 2882Mbps
ການໂຕ້ຕອບເຈົ້າພາບ: Wi-Fi — PCIe Gen2; BT — USB2.0 ຄວາມໄວເຕັມ
ຄື້ນຄວາມຖີ່: 2.4–2.4835GHz | 5.15–5.85GHz | 5.925–7.125GHz
ຂະໜາດ: 30.0×22.0×2.2mm (M.2 2230 Key E)
ການສະຫນອງພະລັງງານ: DC 3.3V±0.2V @ 1.5A (ສູງສຸດ)
ອຸນຫະພູມການເຮັດວຽກ: -20 ℃ to +70 ℃
Antenna Connector: 2 × MHF4 / IPEX4
ຂະໜາດສິນຄ້າ
ແບບຟອມ: M.2 2230 Key E
ຂະໜາດລວມ: 30.0*22.0*2.2mm(L*W*H; ຄວາມທົນທານ: ±0.3mm_L/W, ±0.2mm_H)
ຂະໜາດຕົວເຊື່ອມຕໍ່ IPEX / MHF-4: 2.0*2.0*0.6mm (L*W*H, Ø2.0mm)
ການອອກແບບກະທັດຮັດ: ເໝາະສຳລັບອຸປະກອນທີ່ກະທັດຮັດ ແລະ ການຈັດວາງຮາດແວທີ່ຈຳກັດພື້ນທີ່
Block Diagram
ໂມດູນ BL-M8922AP1 ຮັບຮອງເອົາສະຖາປັດຕະຍະກຳຮາດແວທີ່ປະສົມປະສານສູງ, ໂດຍມີຊິບເຊັດ REALTEK RTL8922AE-CG ເປັນຫຼັກ, ປະສົມປະສານກັບຟັງຊັນການສື່ສານສອງໂໝດຂອງ WiFi 7 ແລະ Bluetooth 5.4. ແຜນວາດຕັນສະແດງໃຫ້ເຫັນໂຄງສ້າງພາຍໃນແລະການໄຫຼສັນຍານຢ່າງຊັດເຈນ, ລວມທັງອົງປະກອບທີ່ສໍາຄັນຕໍ່ໄປນີ້:
ຊິບຫຼັກ: REALTEK RTL8922AE-CG (ລວມ WiFi 7 baseband, RF transceiver ແລະ Bluetooth 5.4 controller)
ໂມດູນ WiFi: ຮອງຮັບ 2T2R tri-band (2.4GHz/5GHz/6GHz) RF front-end, ຈັບຄູ່ກັບ MHF4/IPEX4 antenna interface
ໂມດູນ Bluetooth: Dual-mode (LE+BR/EDR) transceiver, ເຊື່ອມຕໍ່ກັບຊິບຕົ້ນຕໍໂດຍຜ່ານການໂຕ້ຕອບ USB2.0 FS
Interface Circuit: ການໂຕ້ຕອບ PCIe Gen2 (ສໍາລັບການສົ່ງຂໍ້ມູນ WiFi) ແລະການໂຕ້ຕອບ USB2.0 FS (ສໍາລັບການສື່ສານ Bluetooth)
ການຄຸ້ມຄອງພະລັງງານ: ວົງຈອນການສະຫນອງພະລັງງານປະສົມປະສານ, ສະຫນັບສະຫນູນ DC 3.3V ± 0.2V ການປ້ອນພະລັງງານທີ່ຫມັ້ນຄົງ.
ການອອກແບບບລັອກປະສົມປະສານຮັບປະກັນຂະຫນາດທີ່ຫນາແຫນ້ນໃນຂະນະທີ່ຮັບຮູ້ການສື່ສານໄຮ້ສາຍທີ່ມີຄຸນສົມບັດເຕັມທີ່, ເຊິ່ງສະດວກສໍາລັບການລວມເຂົ້າກັບອຸປະກອນສະຫມາດທີ່ມີພື້ນທີ່ຕ່າງໆ. ສໍາລັບໄຟລ໌ແຜນວາດ block ລາຍລະອຽດ, ກະລຸນາຕິດຕໍ່ຫາພວກເຮົາເພື່ອໄດ້ຮັບມັນ.
ຄຸນນະສົມບັດທີ່ສໍາຄັນ
Tri-band 2T2R ຮອງຮັບແບນວິດ 20/40/80/160MHz
OFDMA, MU-MIMO, ແລະ MLO (ການດໍາເນີນງານຫຼາຍເຊື່ອມຕໍ່)
ຄູ່ຄູ່: 2.4G 1T1R + 5G/6G 1T1R
Bluetooth dual-mode (LE + BR/EDR) ສໍາລັບການເຊື່ອມຕໍ່ປະສິດທິພາບ
ການປົກປ້ອງ ESD: 2KV (HBM)
ການຢັ້ງຢືນ: FCC, CE, ແລະການຢັ້ງຢືນທົ່ວໂລກອື່ນໆ
ຂໍ້ໄດ້ປຽບການປະຕິບັດ
1. ຄວາມໄວໄວຂຶ້ນ — ປະສົບການໄຮ້ສາຍທີ່ກຳນົດຄືນໃໝ່
ແຖບ 6GHz ສະອາດຊ່ວຍຫຼຸດຜ່ອນການລົບກວນຢ່າງຫຼວງຫຼາຍ
160MHz ultra-wide bandwidth ແລະ 4096QAM ສົ່ງຄວາມໄວທີ່ສໍາຄັນຫຼາຍກວ່າ WiFi 6
ສະຖາປັດຕະຍະ ກຳ 2T2R ຮັບປະກັນການເຊື່ອມຕໍ່ຫຼາຍອຸປະກອນທີ່ລຽບງ່າຍແລະການໂອນໄຟລ໌ໄວ
2. ຄວາມລ່າຊ້າຕ່ໍາ — Zero Lag ສໍາລັບເກມ, ສື່ ແລະອຸດສາຫະກໍາ
ການຮວບຮວມຫຼາຍລິ້ງຂອງ MLO ດ້ວຍການລົ້ມເຫຼວຂອງການເຊື່ອມຕໍ່ອັດຕະໂນມັດ
ການສົ່ງຂໍ້ມູນສະດວກສະບາຍ, sync ສຽງວິດີໂອທີ່ສົມບູນແບບ, ແລະການຄວບຄຸມການຕອບສະຫນອງ
ເຫມາະສໍາລັບຄໍາຮ້ອງສະຫມັກທາງການແພດ, ອຸດສາຫະກໍາ, ແລະເກມທີ່ຕ້ອງການ latency ຕ່ໍາສຸດ
3. ການເຊື່ອມຕໍ່ທີ່ໝັ້ນຄົງຫຼາຍຂຶ້ນ — ອັບເກຣດ Bluetooth 5.4
ຮອງຮັບທັງ Bluetooth Classic ແລະ BLE
ການຈັບຄູ່ແບບຄົງທີ່ກັບຊຸດຫູຟັງ, ຕົວຄວບຄຸມ, ແປ້ນພິມ, ເມົາສ໌ ແລະເຊັນເຊີ
ປັບປຸງການຢູ່ຮ່ວມກັນກັບ WLAN ເພື່ອຫຼີກເວັ້ນການແຊກແຊງ
4. ການປະສົມປະສານທີ່ງ່າຍຂຶ້ນ — ຄຸນສົມບັດທັງໝົດໃນການອອກແບບດຽວ
ການອອກແບບ WLAN + BT 2-in-1 ຊ່ວຍປະຫຍັດພື້ນທີ່, ເຮັດໃຫ້ສາຍໄຟງ່າຍ, ແລະຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍ BOM.
ອິນເຕີເຟດມາດຕະຖານ M.2 ເຂົ້າກັນໄດ້ກັບເມນບອດ ແລະແພລດຟອມຫຼັກ
ສະຫນັບສະຫນູນຜູ້ຂັບຂີ່ທີ່ສົມບູນຊ່ວຍໃຫ້ການຜະລິດມະຫາຊົນໄວແລະຮອບວຽນການພັດທະນາສັ້ນ
ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ
ເຄື່ອງອຸປະໂພກບໍລິໂພກ: ແລັບທັອບ, ໂນດບຸກ, ຄອມພິວເຕີຂະໜາດນ້ອຍ
ສຽງ & ວິດີໂອ: Smart TVs, set-top boxes, projectors, ລະບົບສຽງ
ອຸດສາຫະກໍາ & IoT: PCs ອຸດສາຫະກໍາ, IoT gateways, ອຸປະກອນການແພດ
ອຸປະກອນອັດສະລິຍະ: ເມັດການສຶກສາ, ອຸປະກອນການຫຼິ້ນເກມ, hubs smart home
ການຫຸ້ມຫໍ່ & ການເກັບຮັກສາ
35 ບັດຕໍ່ແຜ່ນ blister ແລະ 700 ບັດຕໍ່ກ່ອງ.
ຕຸ່ມໂພງຖືກຜູກມັດດ້ວຍເຍື່ອສາຍໄຟ ແລະໃສ່ໃນຖົງສູນຍາກາດຕ້ານການສະຖິດ.
ເອົາ 1 ຖົງຂອງລູກປັດແຫ້ງ (20g) ແລະບັດຄວາມຊຸ່ມຊື່ນ 1 ໃນແຕ່ລະຖົງສູນຍາກາດຕ້ານການ static.
ຂະໜາດກ່ອງ 35.2*21.5*15.5ຊມ.
ເປັນຫຍັງຕ້ອງເລືອກ LB-LINK
ຄຸນະພາບຂອງຜູ້ຜະລິດຕົ້ນສະບັບ : ຜູ້ສະຫນອງໂມດູນໄຮ້ສາຍມືອາຊີບທີ່ມີການຮັບປະກັນການປະຕິບັດແລະຄວາມສອດຄ່ອງ.
ການແກ້ໄຂຜູ້ໃຫຍ່ : ແພລະຕະຟອມ chipset ຄວາມຫມັ້ນຄົງ, ຄົນຂັບຄົບຖ້ວນສົມບູນ, ບໍ່ມີຄວາມສ່ຽງສໍາລັບການຜະລິດຈໍານວນຫຼາຍ.
ການຮັບຮອງຢ່າງເຕັມທີ່ : FCC, CE ໄດ້ຮັບການຢັ້ງຢືນສໍາລັບການເຂົ້າເຖິງຕະຫຼາດໂລກກ້ຽງ.
ການສະຫນັບສະຫນູນເປັນມືອາຊີບ : ການອອກແບບອ້າງອີງ, schematics, ຄົນຂັບ, ແລະສະຫນັບສະຫນູນດ້ານວິຊາການຢ່າງເຕັມທີ່ທີ່ມີຢູ່.
ສອບຖາມ & ສັ່ງຊື້
ສໍາລັບ ເອກະສານຂໍ້ມູນ, ໄດເວີ, ຕົວຢ່າງ, ລາຄາ, ຫຼືວິທີແກ້ໄຂທີ່ກໍາຫນົດເອງ , ກະລຸນາຕິດຕໍ່ພວກເຮົາດຽວນີ້!
