နိဒါန်း

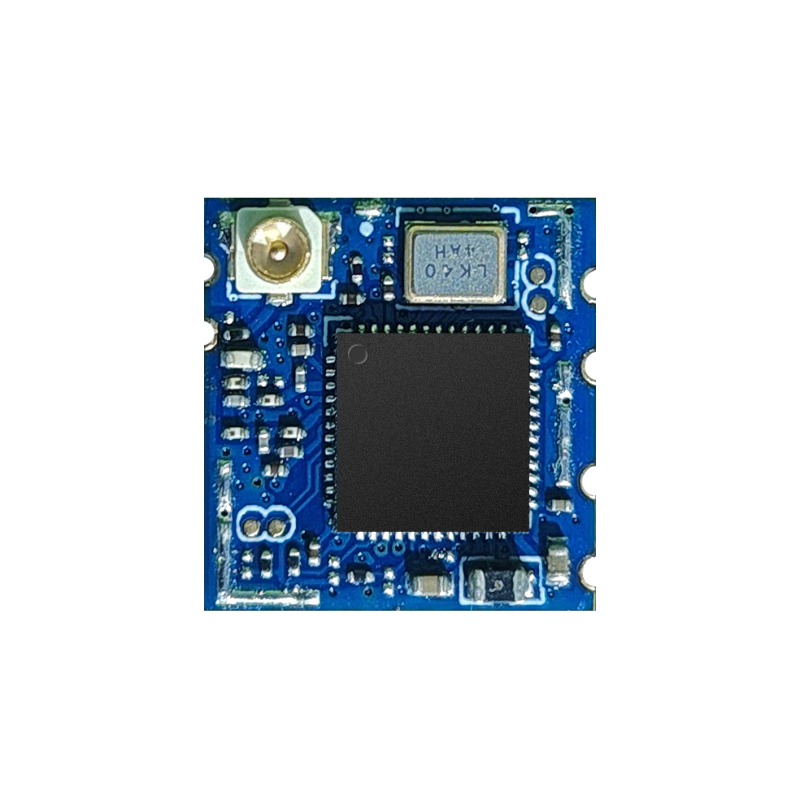

BL-M6558XS1 သည် SV6558 ပေါ်တွင် အခြေခံထားသော ပေါင်းစပ်ထားသော Dual-band WLAN & BT v5.0 Combo module တစ်ခုဖြစ်ပြီး 1T1R WLAN၊ Classic နှင့် Low Energy dual mode Bluetooth၊ SDIO interface တို့နှင့် ပေါင်းစပ်ထားသည်။ IEEE802.11a/b/g/n/ac/ax စံနှုန်းနှင့် v5.0/4.2/2.1 Core သတ်မှတ်ချက်တို့နှင့် တွဲဖက်အသုံးပြုနိုင်သော မော်ဂျူးသည် မြင့်မားသောစံနှုန်းများဖြင့် အင်္ဂါရပ်ကြွယ်ဝသော ကြိုးမဲ့ချိတ်ဆက်မှုကို ပေးဆောင်ကာ ယုံကြည်စိတ်ချရသော၊ ကုန်ကျစရိတ်သက်သာပြီး ရှည်လျားသောအကွာအဝေးမှ မြင့်မားသောထွက်အားကို ပေးဆောင်သည်။
အင်္ဂါရပ်များ
လည်ပတ်မှုအကြိမ်ရေ- 2.4~2.4835GHz သို့မဟုတ် 5.15~5.85GHz
တွဲဖက်အသုံးပြုနိုင်သော IEEE 802.11a/b/g/n/ac/ax
802.11ax 40MHz MCS9 ကို 229Mbps အထိ ထောက်ပံ့ပေးသည်။
တွဲဖက်အသုံးပြုနိုင်သော Bluetooth core သတ်မှတ်ချက် v5.0/4.2/2.1
လက်ခံဆောင်ရွက်ပေးသူ အင်တာဖေ့စ်- WLAN နှင့် BLE အတွက် SDIO 2.0၊ Classic BT အတွက် HS-UART
half hole pad connector မှတဆင့် ပြင်ပအင်တင်နာသို့ ချိတ်ဆက်ပါ။

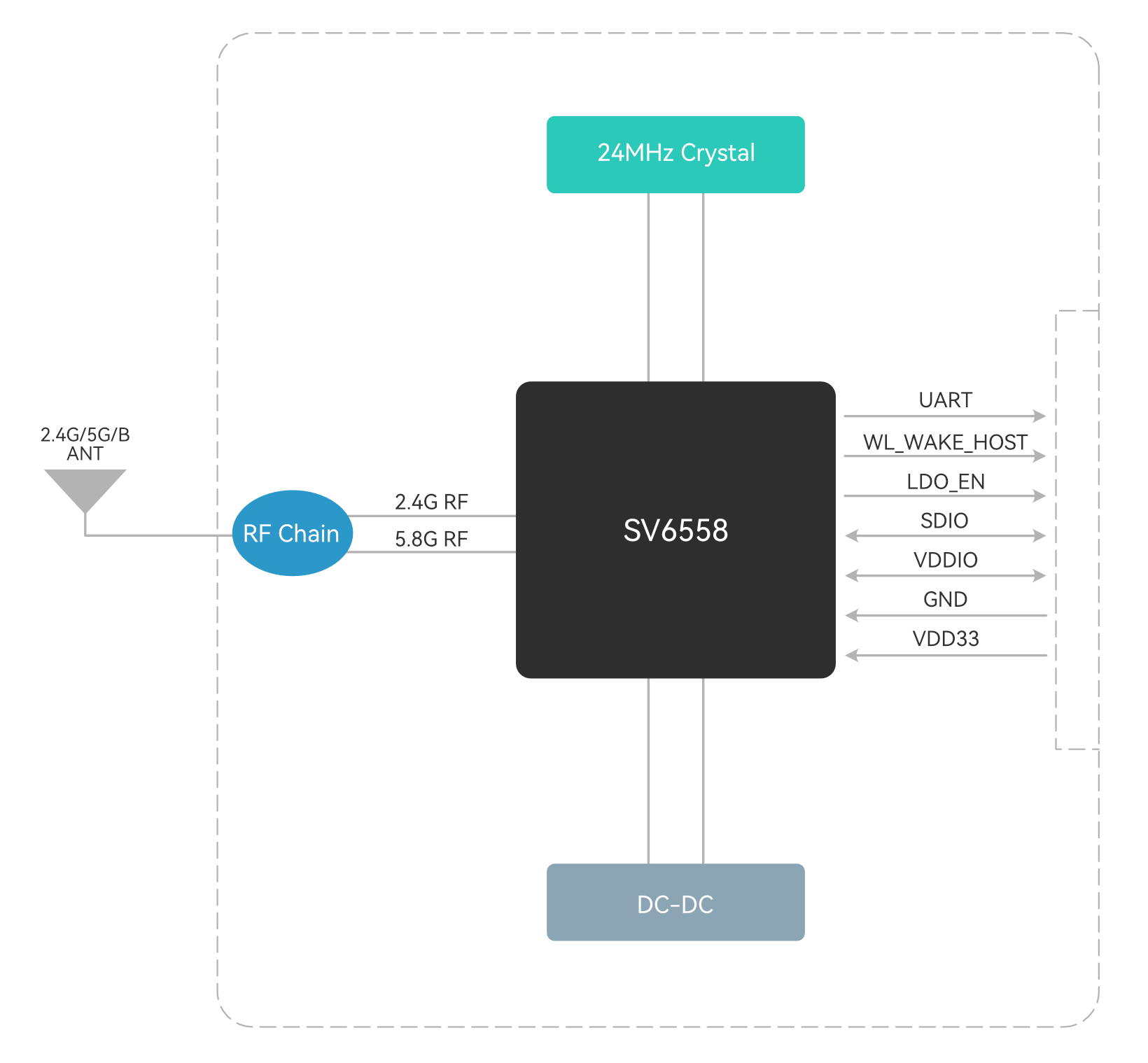

Block Diagram
![屏幕截图 2025-12-30 ၁၁၁၁၄၈]()
အထွေထွေသတ်မှတ်ချက်များ
မော်ဂျူးအမည် |
BL-M6558XS1 |
Chipset ပါ။ |
SV6558 |
WLAN စံနှုန်းများ |
IEEE 802.11a/b/g/n/ac/ax |
BT Specification |
Bluetooth Core Specification v5.0/4.2/2.1 |
လက်ခံသူ အင်တာဖေ့စ် |
WLAN နှင့် BLE အတွက် SDIO၊ Classic BT အတွက် HS-UART |
အင်တင်နာ |
half hole pad connector မှတဆင့် ပြင်ပအင်တင်နာသို့ ချိတ်ဆက်ပါ။ |
အတိုင်းအတာ |
12.0*12.0*1.8mm (L*W*H) |
လျှပ်စစ်ဓာတ်အားထုတ်ပေးသောကိရိယာ |
3.3V±0.2V @600 mA (Max) ပင်မပါဝါ၊ ဒစ်ဂျစ်တယ် IO ပါဝါအတွက် 1.8V/3.3V |
လည်ပတ်မှုအပူချိန် |
-20 ℃မှ +70 ℃ |
စိုထိုင်းဆလုပ်ဆောင်ခြင်း။ |
10% မှ 95% RH (Condensing မဟုတ်) |

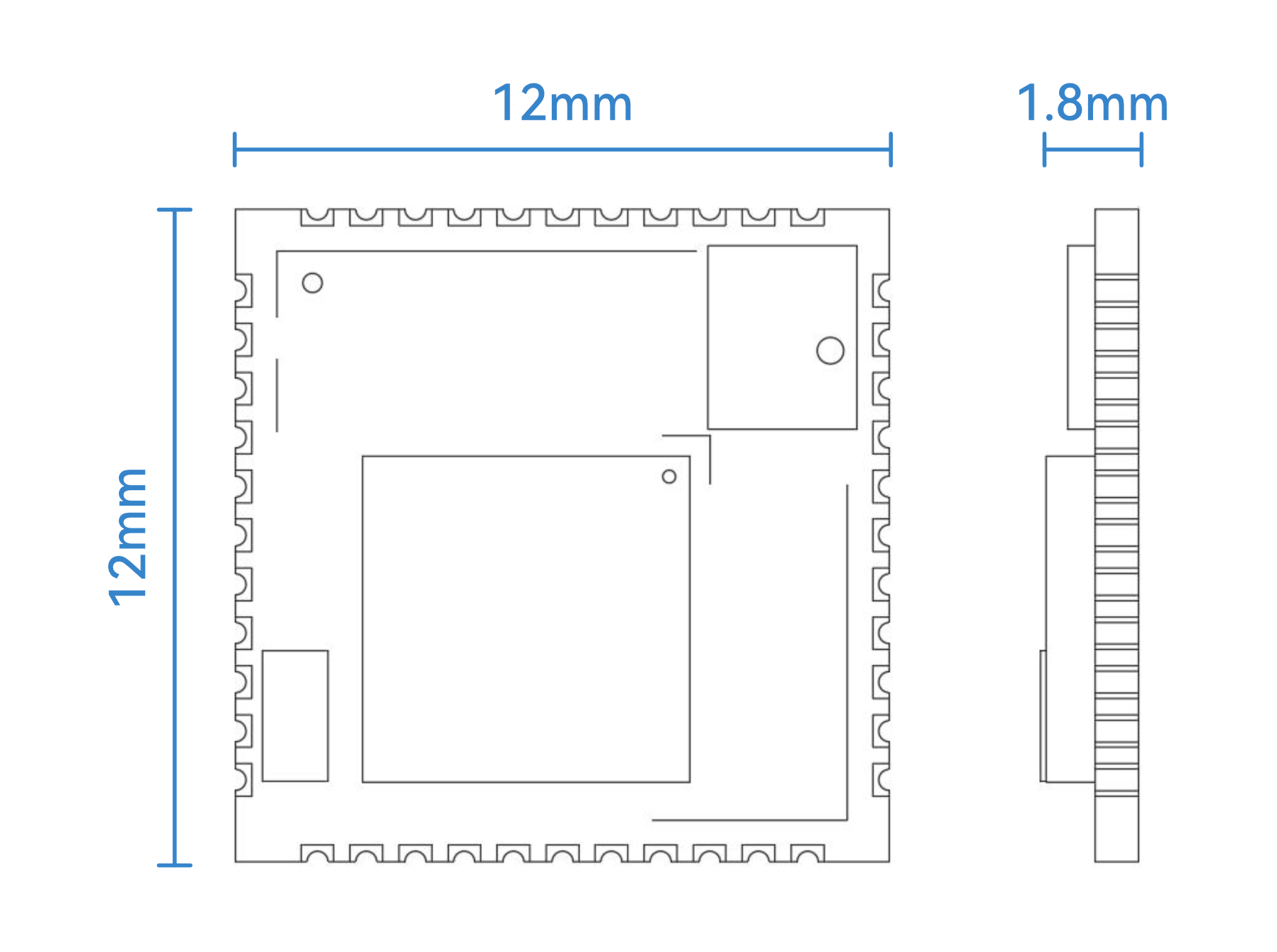

ထုတ်ကုန် အတိုင်းအတာ
![屏幕截图 2025-12-30 ၁၁၁၃၁၈]()
မော်ဂျူးအတိုင်းအတာ- 12.0*12.0*1.8mm(L*W*H; ခံနိုင်ရည်- ±0.3mm_L/W၊ ±0.2mm_H)

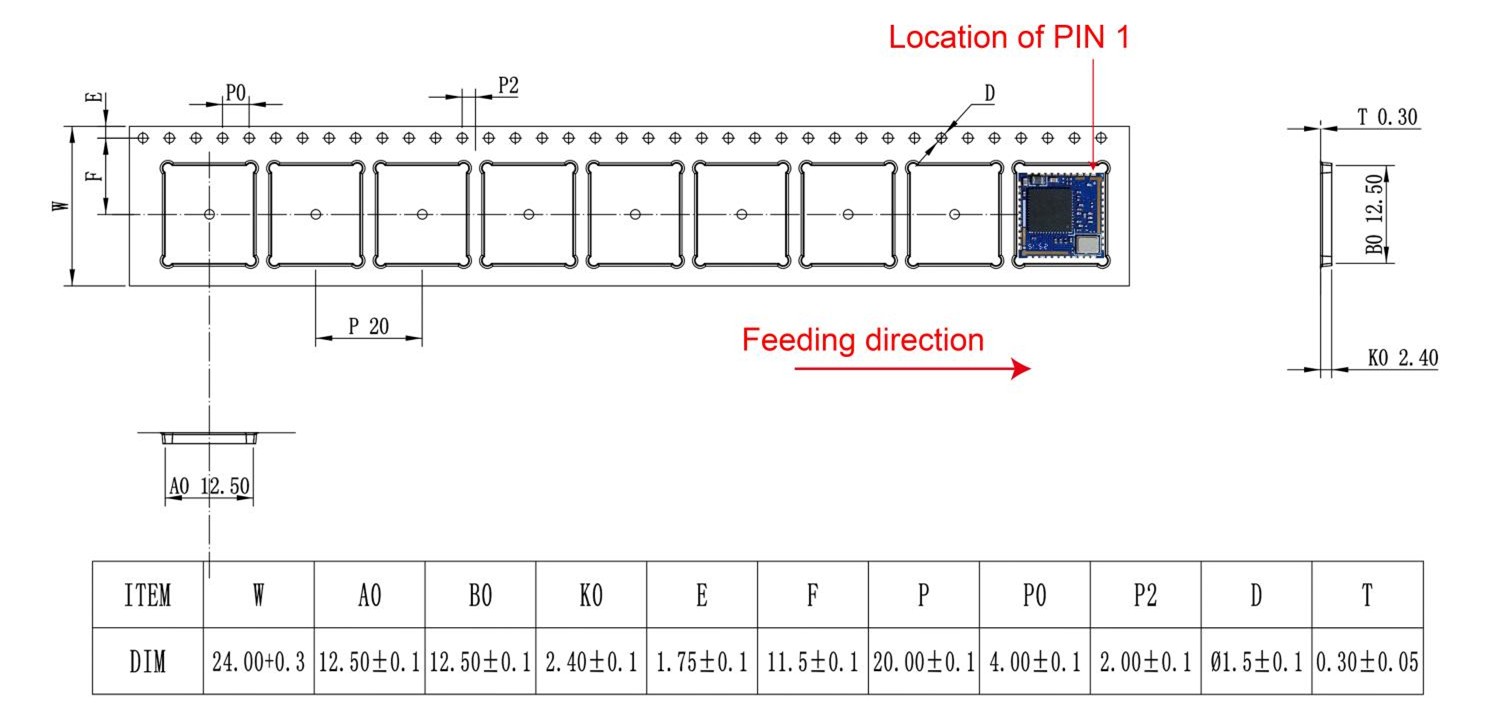

Package Dimensions
![图片 ၁]()
![图片 ၂]()

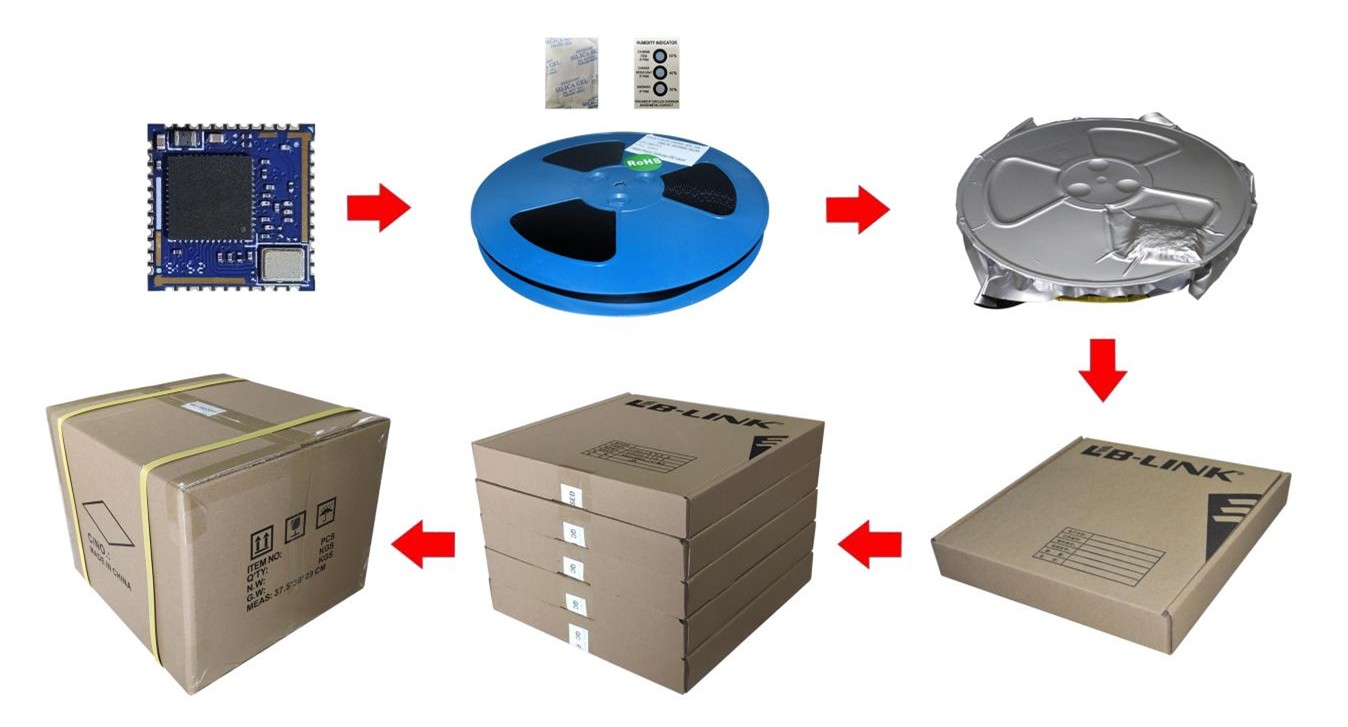

Package သတ်မှတ်ချက်-
1. တစ်လိပ်လျှင် module 1,000 နှင့် box တစ်ခုလျှင် module 5,000
2. ပြင်ပသေတ္တာအရွယ်အစား- 37.5*36*29cm။
3. အပြာရောင်ပတ်ဝန်းကျင်နှင့်သဟဇာတဖြစ်သောရော်ဘာပြား၏အချင်းသည် 13 လက်မဖြစ်ပြီး စုစုပေါင်းအထူ 28 မီလီမီတာ (အနံ 24 မီလီမီတာ) ရှိသည်။
4. ခြောက်သွေ့အေးဂျင့် (20 ဂရမ်) နှင့် 1PC စိုထိုင်းဆကတ် 1 ထုပ်ကို static ဆန့်ကျင်သော ဖုန်စုပ်အိတ်တစ်ခုစီတွင် ထည့်ပါ။
5. ပုံးတစ်ပုံချင်းစီတွင် 5 သေတ္တာများပါရှိသည်။
