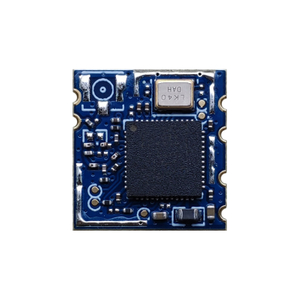

M6558XS1 1T1R 802.11a/b/g/n/ac/ax מודול WiFi6+B5.0

מָבוֹא

BL-M6558XS1 הוא בסיס מודול משולב של Dual-band WLAN & BT v5.0 Combo על SV6558, המשלב עם 1T1R WLAN, Bluetooth עם מצב כפול קלאסי ו- Low Energy, ממשק SDIO בשבב בודד. תקן IEEE802.11a/b/g/n/ac/ax תואם המודול ומפרט הליבה v5.0/4.2/2.1, המציע קישוריות אלחוטית עשירה בתכונות בסטנדרטים גבוהים, המספק אמין, חסכוני ותפוקה גבוהה ממרחק רב.

תכונות

• תדר פעולה: 2.4~2.4835GHz או 5.15~5.85GHz

• תואם IEEE 802.11a/b/g/n/ac/ax

• תמיכה ב-802.11ax 40MHz MCS9 עד 229Mbps

• מפרט ליבת Bluetooth תואם v5.0/4.2/2.1

• ממשק מארח: SDIO 2.0 עבור WLAN ו-BLE, HS-UART עבור Classic BT

• חבר לאנטנה החיצונית דרך מחבר כרית חצי חור




תרשים בלוקים

מפרט כללי

שם המודול	BL-M6558XS1
ערכת שבבים	SV6558
תקני WLAN	IEEE802.11a/b/g/n/ac/ax
מפרט BT	מפרט ליבת Bluetooth v5.0/4.2/2.1
ממשק מארח	SDIO עבור WLAN ו-BLE, HS-UART עבור Classic BT
אַנטֶנָה	חבר לאנטנה החיצונית דרך מחבר כרית חצי חור
מֵמַד	12.0*12.0*1.8 מ'מ (L*W*H)
ספק כוח	3.3V±0.2V @600 mA (מקסימום) הספק ראשי; 1.8V/3.3V עבור מתח IO דיגיטלי
טמפרטורת פעולה	-20 ℃ עד +70 ℃
מבצע לחות	10% עד 95% RH (לא מתעבה)

מימד המוצר

ממד מודול: 12.0*12.0*1.8 מ'מ (L*W*H; סובלנות: ±0.3 מ'מ_L/W, ±0.2 מ'מ_H)

מידות חבילה

מפרט חבילה:

1. 1,000 מודולים לכל גליל ו-5,000 מודולים לכל קופסה.

2. גודל קופסא חיצונית: 37.5*36*29 ס'מ.

3. הקוטר של לוחית הגומי הכחולה הידידותית לסביבה הוא 13 אינץ', עם עובי כולל של 28 מ'מ (ברוחב של 24 מ'מ חגורת נשיאה).

4. שים חבילה אחת של חומר יבש (20 גרם) וכרטיס לחות 1 PC בכל שקית ואקום אנטי סטטית.

5. כל קרטון ארוז עם 5 קופסאות.
