M6558XS1 1T1R 802.11a/b/g/n/ac/ax WiFi6+B5.0 ሞዱል

መግቢያ

BL-M6558XS1 በከፍተኛ ደረጃ የተቀናጀ ባለሁለት ባንድ WLAN እና BT v5.0 ጥምር ሞጁል መሰረት በSV6558 ነው፣ እሱም ከ1T1R WLAN፣ ክላሲክ እና ዝቅተኛ ኢነርጂ ባለሁለት ሁነታ ብሉቱዝ፣ SDIO በይነገጽ በነጠላ ቺፕ። ሞጁሉ ተኳሃኝ IEEE802.11a/b/g/n/ac/ax standard እና v5.0/4.2/2.1 Core specification፣ በባህሪ የበለጸገ ገመድ አልባ ግንኙነትን በከፍተኛ ደረጃዎች ያቀርባል፣ አስተማማኝ፣ ወጪ ቆጣቢ እና ከረዥም ርቀት ከፍተኛ ግብአትን ያቀርባል።

ባህሪያት

• የክወና ድግግሞሽ፡ 2.4~2.4835GHz ወይም 5.15~5.85GHz

• ተኳሃኝ IEEE 802.11a/b/g/n/ac/ax

• 802.11ax 40MHz MCS9ን እስከ 229Mbps ይደግፉ

• ተኳሃኝ የብሉቱዝ ኮር ዝርዝር v5.0/4.2/2.1

• የአስተናጋጅ በይነገጽ፡ SDIO 2.0 ለWLAN እና BLE፣ HS-UART ለ Classic BT

• በግማሽ ቀዳዳ ፓድ ማገናኛ በኩል ከውጭ አንቴና ጋር ይገናኙ

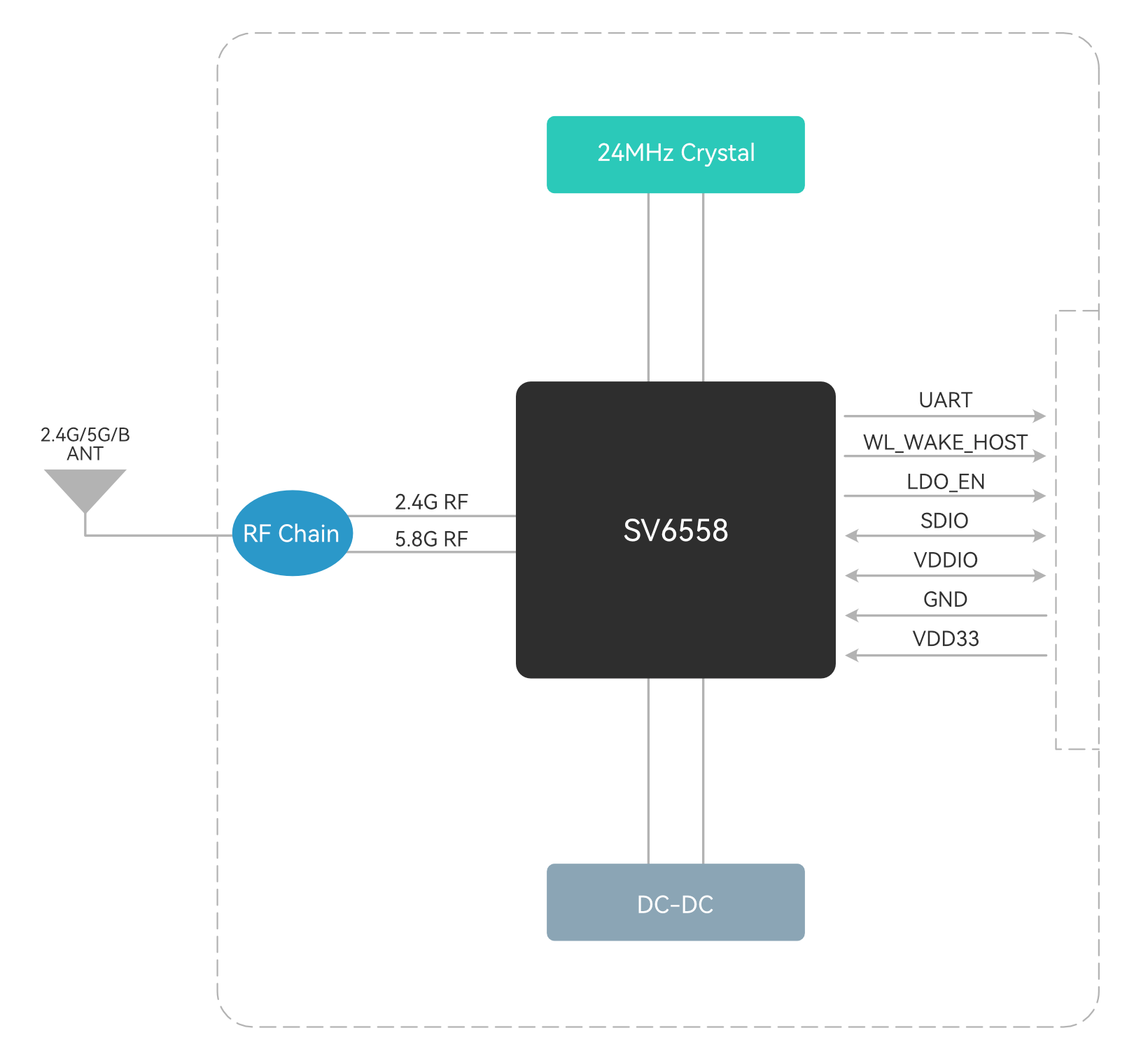

ንድፍ አግድ

አጠቃላይ ዝርዝሮች

የሞዱል ስም	BL-M6558XS1
ቺፕሴት	SV6558
የWLAN ደረጃዎች	IEEE802.11a/b/g/n/ac/ax
የ BT ዝርዝር መግለጫ	የብሉቱዝ ኮር ዝርዝር v5.0/4.2/2.1
የአስተናጋጅ በይነገጽ	SDIO ለWLAN እና BLE፣ HS-UART ለክላሲክ BT
አንቴና	በግማሽ ቀዳዳ ፓድ ማገናኛ በኩል ከውጭ አንቴና ጋር ይገናኙ
ልኬት	12.0*12.0*1.8ሚሜ (L*W*H)
የኃይል አቅርቦት	3.3V ± 0.2V @600 mA (ከፍተኛ) ዋና ኃይል; 1.8V/3.3V ለዲጂታል አይኦ ሃይል
የአሠራር ሙቀት	-20 ℃ እስከ +70 ℃
የክወና እርጥበት	ከ 10% እስከ 95% RH (የማይከማች)

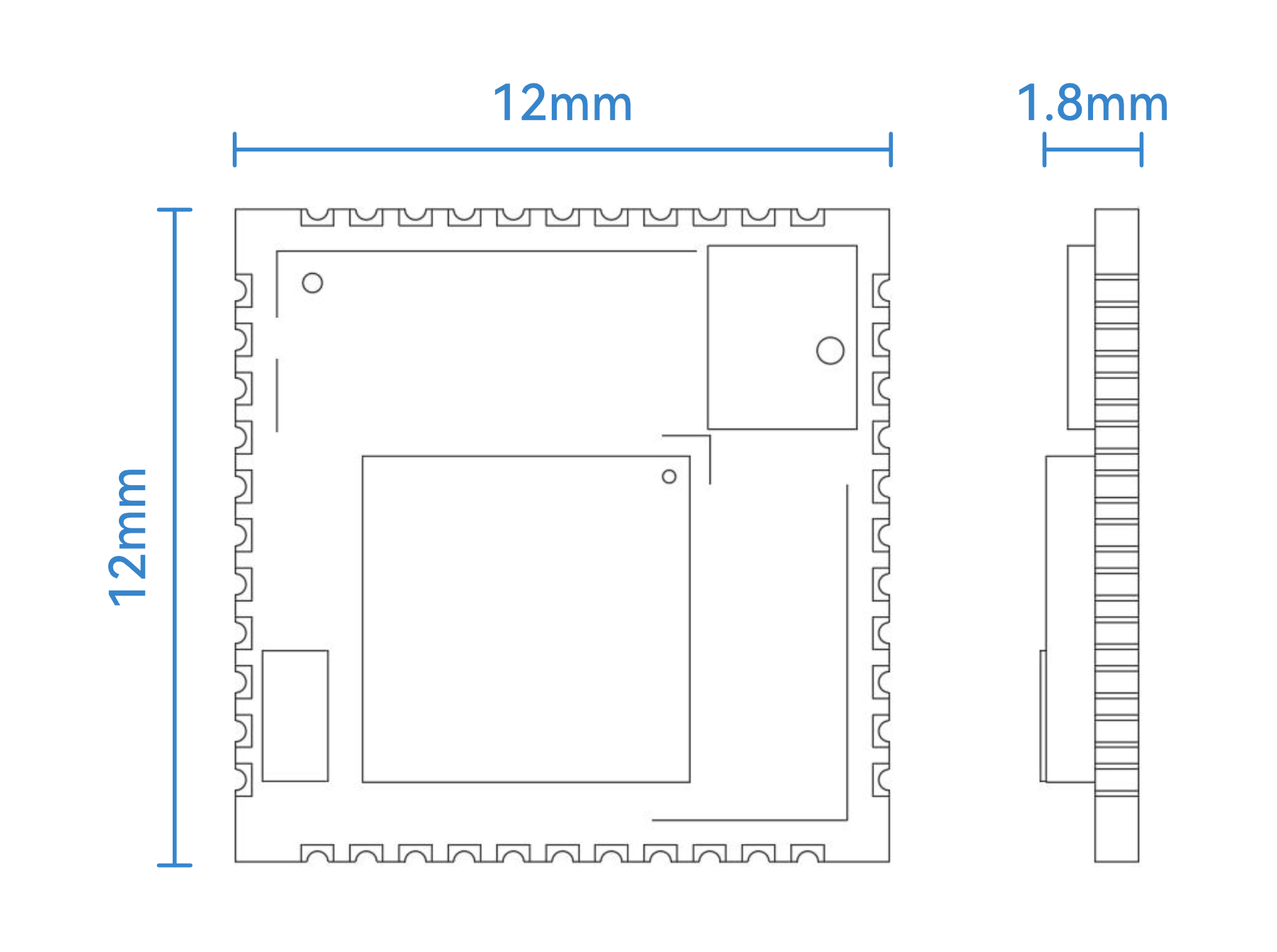

የምርት መጠን

የሞዱል ልኬት፡ 12.0*12.0*1.8ሚሜ(L*W*H፤መቻቻል፡±0.3ሚሜ_ኤል/ወ፣ ±0.2ሚሜ_H)

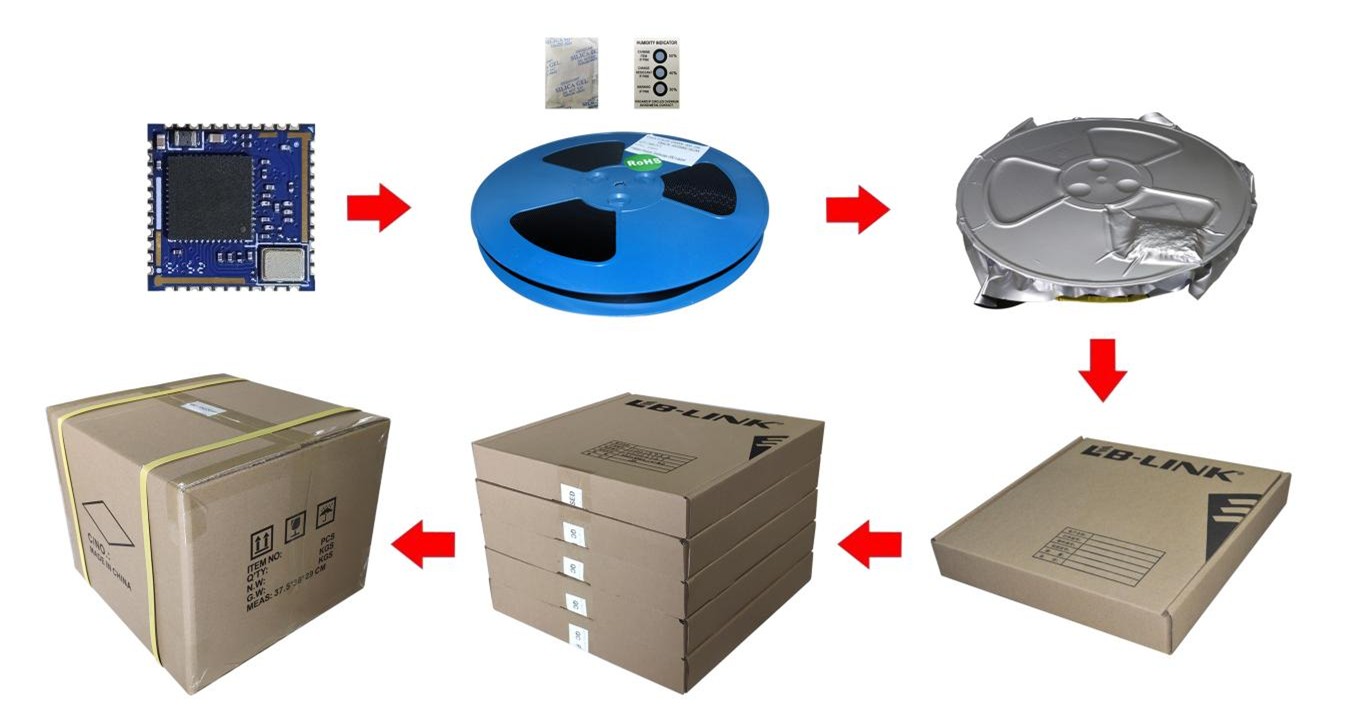

የጥቅል ልኬቶች

የጥቅል ዝርዝር፡

1. 1,000 ሞጁሎች በአንድ ጥቅል እና 5,000 ሞጁሎች በአንድ ሳጥን.

2. የውጪ ሳጥን መጠን: 37.5 * 36 * 29 ሴሜ.

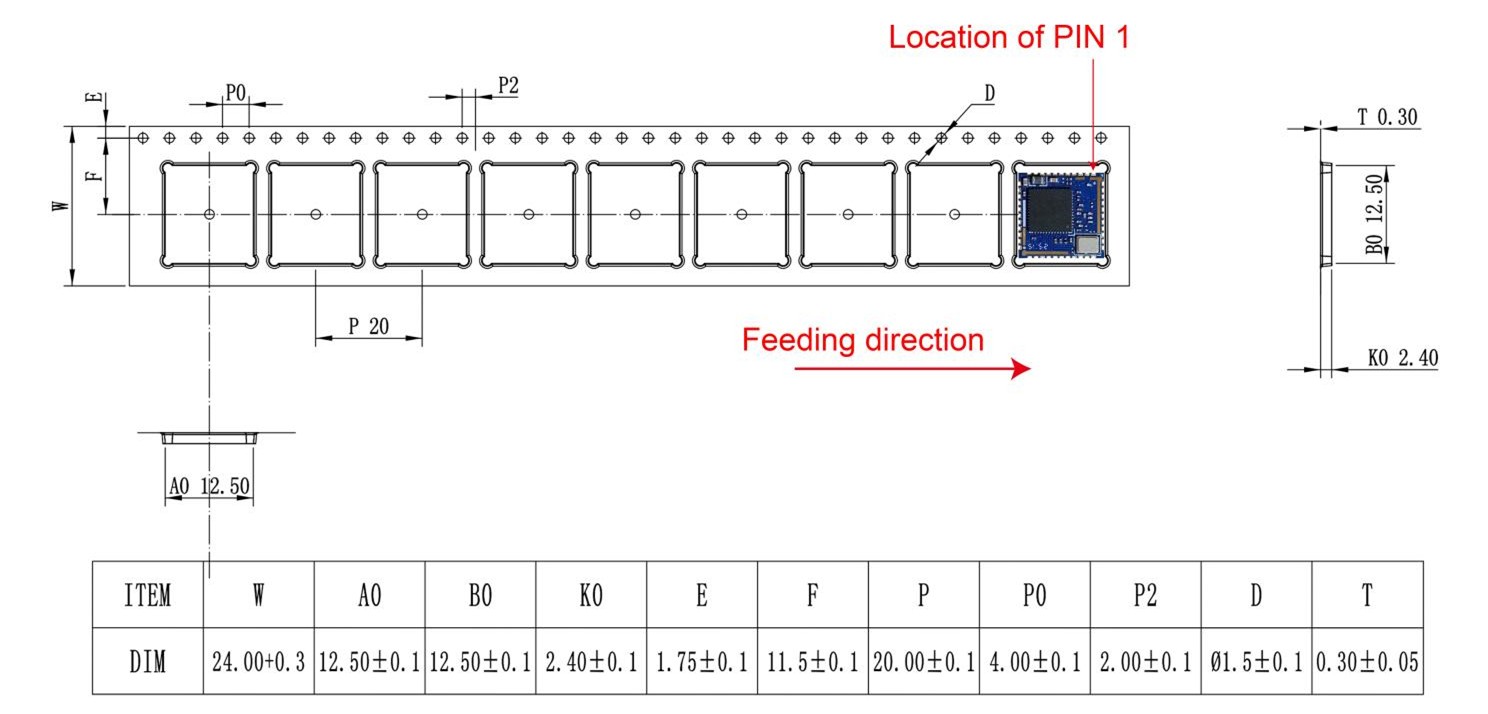

3. የሰማያዊ አካባቢ ተስማሚ የሆነ የጎማ ጠፍጣፋ ስፋት 13 ኢንች ነው፣ በድምሩ 28 ሚሜ ውፍረት ያለው (በ 24 ሚሜ የተሸከመ ቀበቶ ስፋት)።

4. 1 ጥቅል ደረቅ ወኪል (20 ግራም) እና 1 ፒሲ እርጥበት ካርድ በእያንዳንዱ ፀረ-ስታቲክ ቫክዩም ቦርሳ ውስጥ ያስቀምጡ።

5. እያንዳንዱ ካርቶን በ 5 ሳጥኖች የተሞላ ነው.
