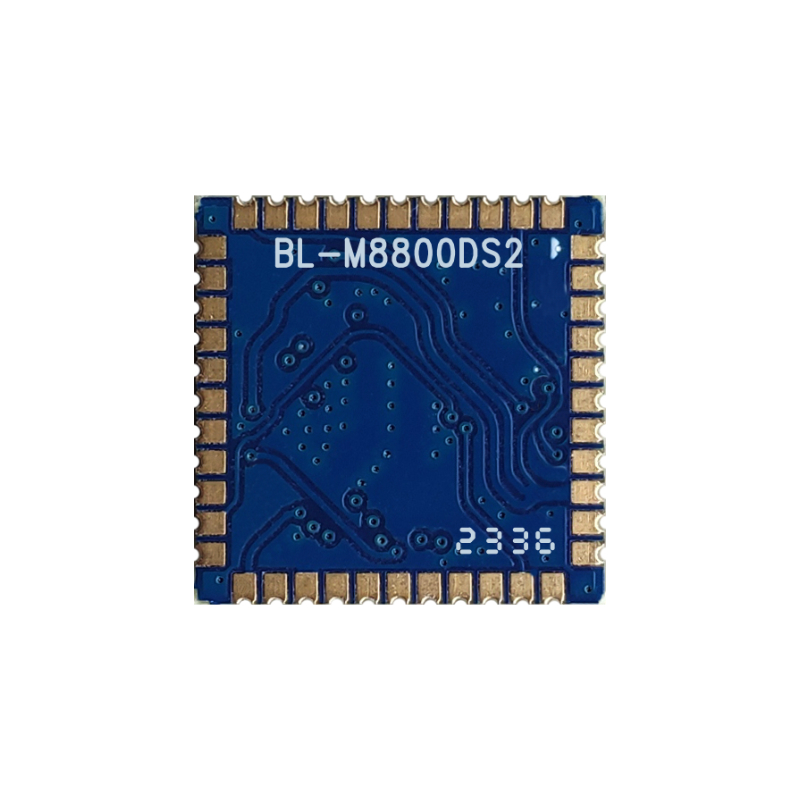

M8800DS2 1T1R 802.11a/b/g/n/ac/ax WiFi+B5.4-modul

Introduksjon

BL-M8800DS2 er en svært integrert Dual-band WLAN + Bluetooth v5.4 Combo-modul. Den kombinerer et 1T1R Dual-band WLAN-undersystem og et Bluetooth v5.4-undersystem. Denne modulkompatible IEEE 802.11 a/b/g/n/ac/ax-standarden og gir maksimal PHY-hastighet på opptil 600 Mbps, den støtter BT/BLE-dobbeltmodus med BT v5.4/v4.2/v2.1-kompatibel, og tilbyr funksjonsrik trådløs tilkobling til høye standarder, og leverer en effektiv, pålitelig og kostnadseffektiv avstand.

Funksjoner

Driftsfrekvenser: 2,4~2,4835GHz eller 5,15~5,85GHz

Trådløs PHY-hastighet kan nå opptil 600 Mbps med 20/40/80MHz båndbredde

Vertsgrensesnitt er SDIO 3.0 eller USB2.0, disse to grensesnittene er valgfrie og kan ikke brukes sammen

Støtt STA, AP, WLAN Direct-moduser samtidig

Støtte BT Classic / BT Low Energy dobbel modus

Blokkdiagram

Generelle spesifikasjoner

Modulnavn	BL-M8800DS2
Brikkesett	AIC8800D80
WLAN-standarder	IEEE802.11a/b/g/n/ac/ax
BT-spesifikasjon	Bluetooth kjernespesifikasjon v5.4/v4.2/v2.1
Vertsgrensesnitt	SDIO for WLAN & UART for Bluetooth eller USB for WLAN + Bluetooth
Antenne	Koble til den eksterne antennen gjennom halvhullsputen
Dimensjon	12,0*12,0*2,3 mm (L*B*H; Toleranse: ±0,3mm_L/B, ±0,2mm_H)
Strømforsyning	3,3V±0,2V hovedstrømforsyning @600mA (maks) 3,3V±0,2V eller 1,8V±0,1VI/O strømforsyning
Driftstemperatur	-20℃ til +70℃
Drift Fuktighet	10 % til 95 % RF (ikke-kondenserende)

Produktdimensjon

Moduldimensjon: 12,0*12,0*2,3 mm (L*B*H; Toleranse: ±0,3mm_L/B, ±0,2mm_H)

Pakkedimensjoner

Pakkespesifikasjon:

1. 1000 moduler per rull og 5000 moduler per boks.

2. Ytre boksstørrelse: 37,5*36*29cm.

3. Diameteren på den blå miljøvennlige gummiplaten er 13 tommer, med en total tykkelse på 28 mm (med en bredde på 24 mm bærebelte).

4. Legg 1 pakke tørrmiddel (20g) og 1 fuktighetskort i hver antistatisk vakuumpose.

5. Hver kartong er pakket med 5 esker.
