Moduł M8800DS2 1T1R 802.11a/b/g/n/ac/ax WiFi+B5.4

Wstęp

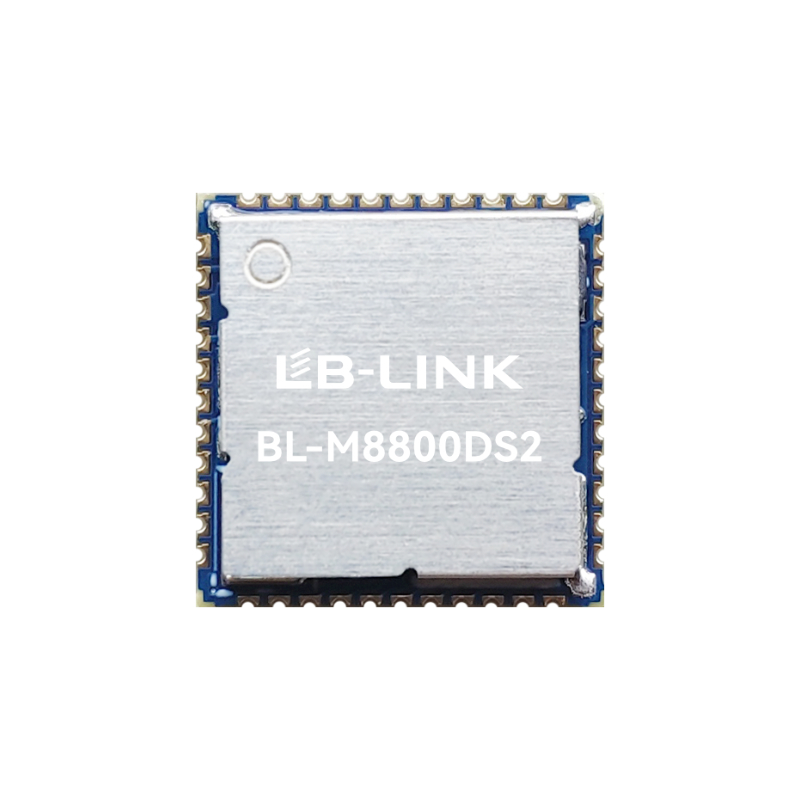

BL-M8800DS2 to wysoce zintegrowany dwuzakresowy moduł Combo WLAN + Bluetooth v5.4. Łączy w sobie podsystem dwuzakresowej sieci WLAN 1T1R i podsystem Bluetooth v5.4. Moduł ten jest zgodny ze standardem IEEE 802.11 a/b/g/n/ac/ax i zapewnia maksymalną szybkość PHY do 600Mbps, obsługuje podwójny tryb BT/BLE ze zgodnością z BT v5.4/v4.2/v2.1, oferując bogatą w funkcje łączność bezprzewodową o wysokich standardach oraz zapewniając niezawodną, ​​opłacalną i wysoką przepustowość z dużej odległości.

Cechy

Częstotliwości operacyjne: 2,4 ~ 2,4835 GHz lub 5,15 ~ 5,85 GHz

Bezprzewodowa szybkość PHY może osiągnąć do 600 Mb/s przy przepustowości 20/40/80 MHz

Interfejsy hosta to SDIO 3.0 lub USB2.0, te dwa interfejsy są opcjonalne i nie można ich używać razem

Obsługa trybów STA, AP, WLAN Direct jednocześnie

Obsługa podwójnego trybu BT Classic / BT Low Energy

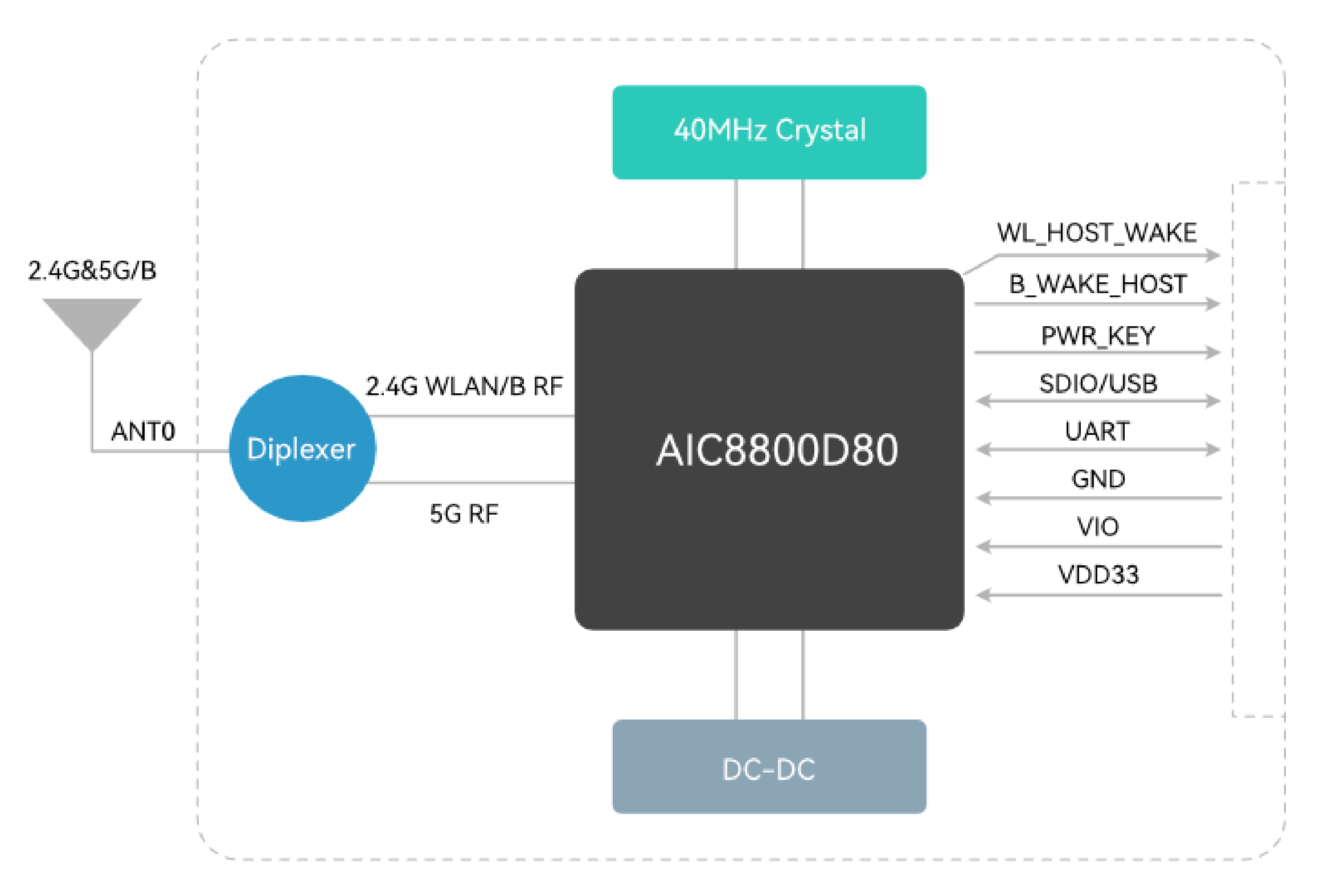

Schemat blokowy

Ogólne dane techniczne

Nazwa modułu	BL-M8800DS2
Chipset	AIC8800D80
Standardy WLAN	IEEE802.11a/b/g/n/ac/ax
Specyfikacja BT	Specyfikacja rdzenia Bluetooth v5.4/v4.2/v2.1
Interfejs hosta	SDIO dla WLAN i UART dla Bluetooth lub USB dla WLAN + Bluetooth
Antena	Podłącz do anteny zewnętrznej poprzez podkładkę z półotworem
Wymiar	12,0*12,0*2,3mm (dł.*szer.*wys.; tolerancja: ±0,3mm_dł./szer., ±0,2mm_wys.)
Zasilanie	Zasilanie główne 3,3 V ± 0,2 V przy 600 mA (maks.) Zasilanie 3,3 V ± 0,2 V lub 1,8 V ± 0,1 VI/O
Temperatura pracy	-20℃ do +70℃
Wilgotność pracy	10% do 95% RH (bez kondensacji)

Wymiary produktu

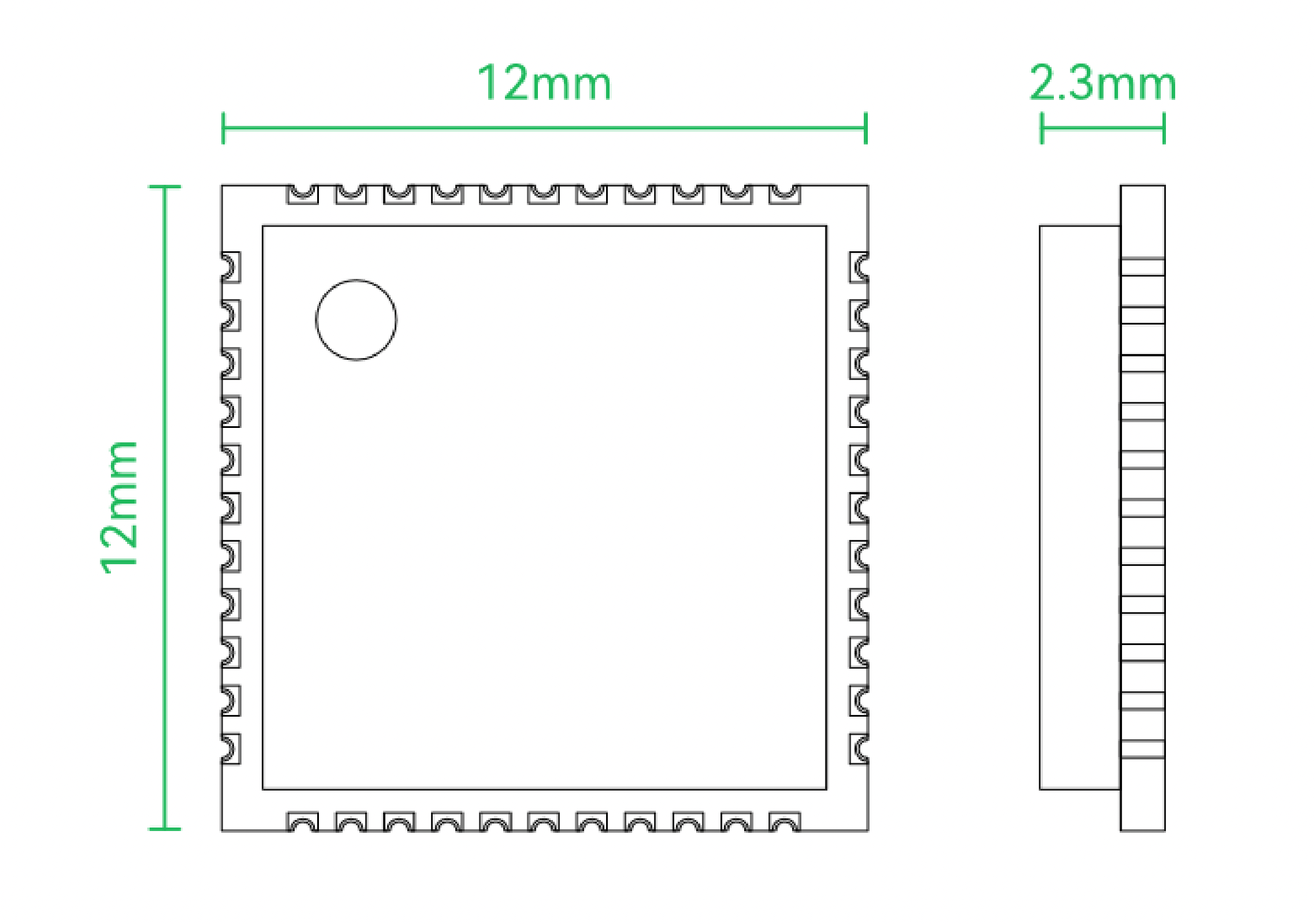

Wymiary modułu: 12,0*12,0*2,3mm (dł.*szer.*wys.; tolerancja: ±0,3mm_dł./szer., ±0,2mm_wys.)

Wymiary opakowania

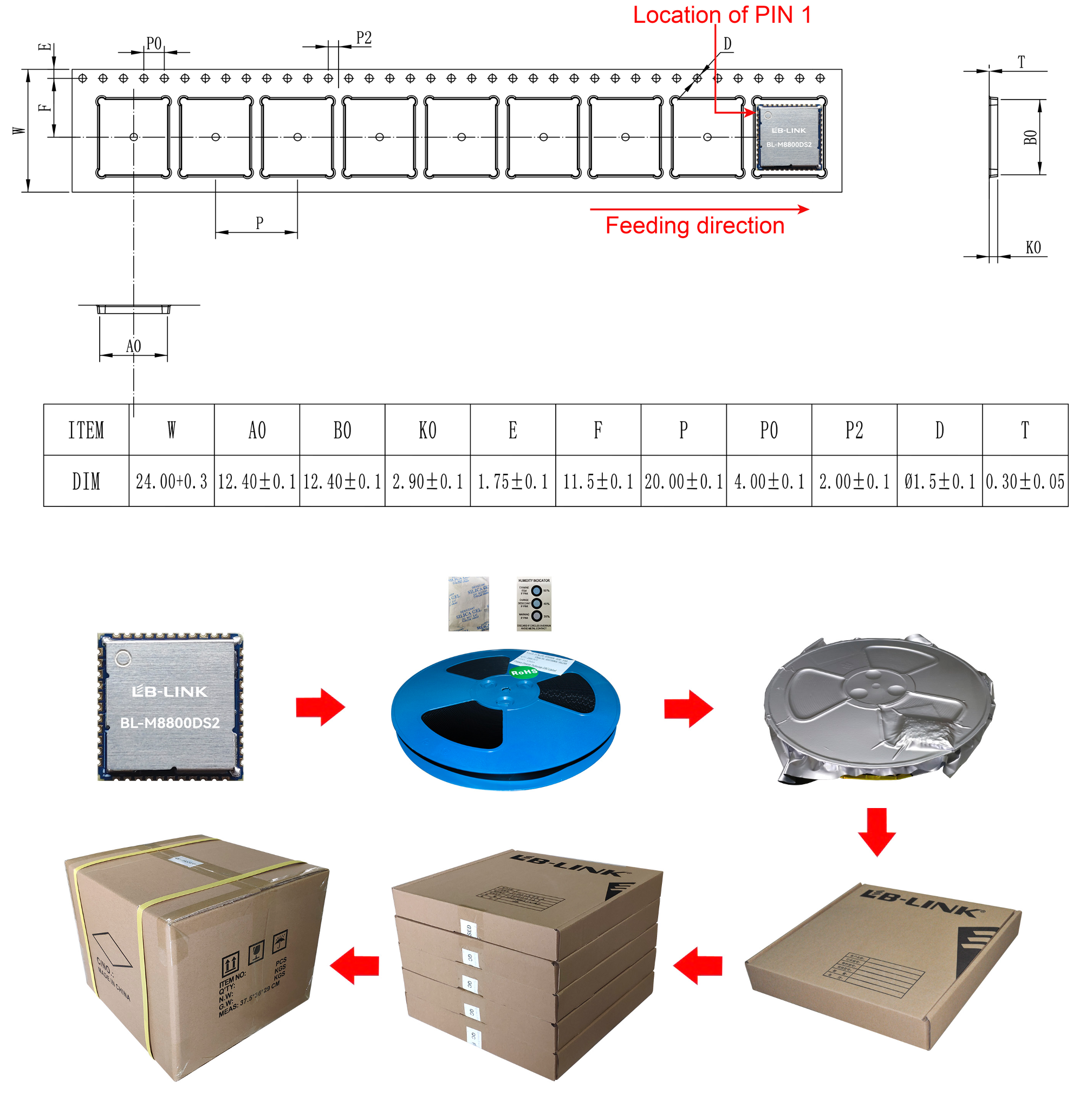

Specyfikacja pakietu:

1. 1000 modułów na rolkę i 5000 modułów w pudełku.

2. Rozmiar pudełka zewnętrznego: 37,5 * 36 * 29 cm.

3. Średnica niebieskiej, przyjaznej dla środowiska gumowej płytki wynosi 13 cali, a całkowita grubość 28 mm (przy szerokości pasa nośnego 24 mm).

4. Do każdego antystatycznego worka próżniowego włóż 1 opakowanie suchego środka (20g) i 1 kartę nawilżającą.

5. W każdym kartonie znajduje się 5 pudełek.
