M8733BU2 1T1R 802.11a/b/g/n modul WiFi+B5.2

5G Wi-Fi modul s malou veľkosťou, napájaním 3,3 V a funkcionalitou modemu

Úvod

BL-M8733BU2 je vysoko integrovaný dvojpásmový modul WLAN + Bluetooth v5.2 Combo. Tento modul je kompatibilný so štandardom IEEE 802.11 a/b/g/n a poskytuje maximálnu rýchlosť PHY až 150 Mb/s, podporuje duálny režim BT / BLE s kompatibilitou BT v5.2/v4.2/v2.1, ponúka bohatú bezdrôtovú konektivitu na vysokých štandardoch a poskytuje spoľahlivú a nákladovo efektívnu priepustnosť z väčšej vzdialenosti.

Vlastnosti

• Prevádzková frekvencia: 2,4 ~ 2,4835 GHz a 5,15 ~ 5,85 GHz

• Hostiteľské rozhranie je USB 2.0

• Štandardy IEEE: IEEE 802.11a/b/g/n

• Bezdrôtová rýchlosť PHY môže dosiahnuť až 150 Mbps

• Pripojte k externej anténe cez podložku s polovičným otvorom

• Napájanie: 3,3V hlavné napájanie

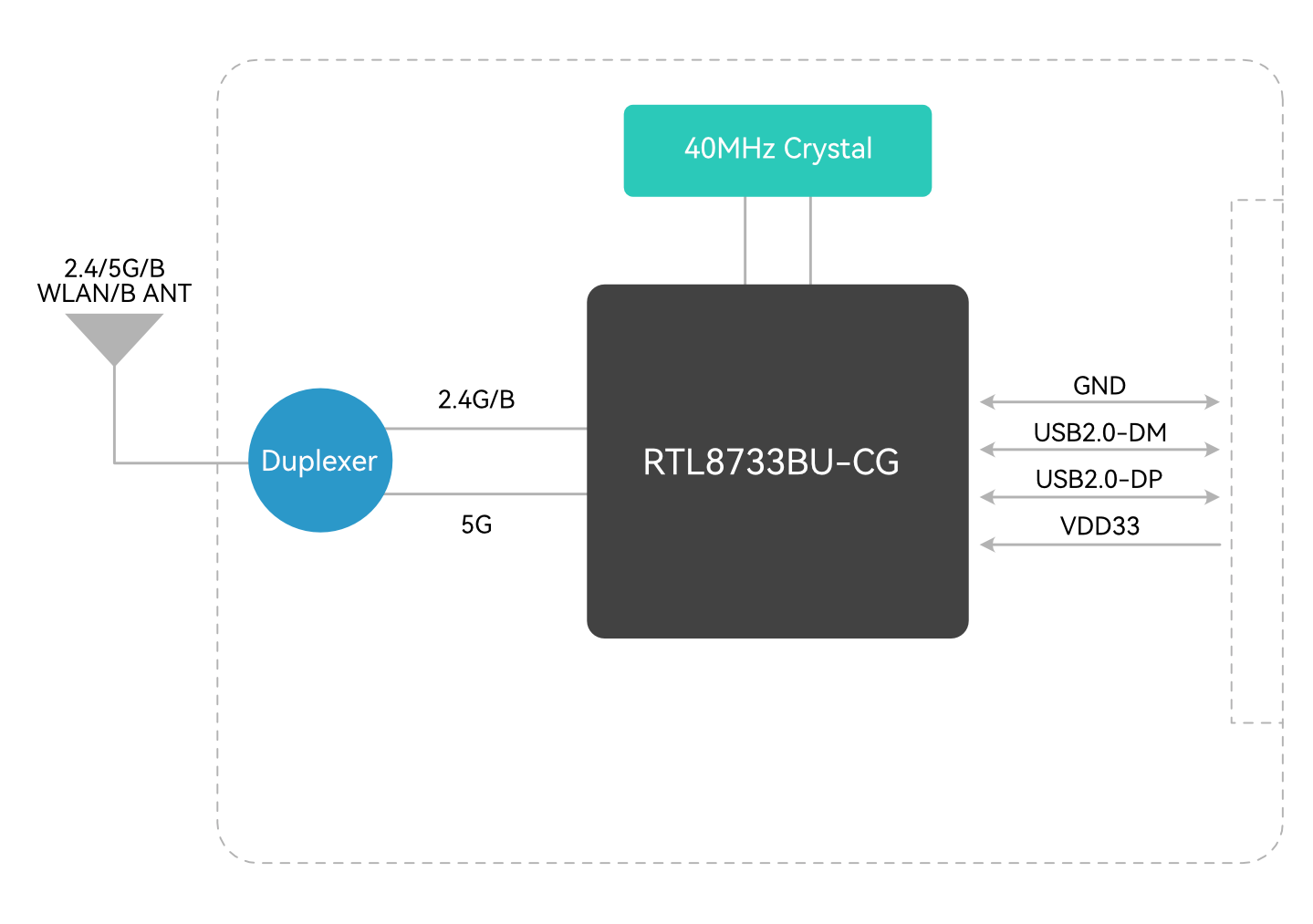

Blokový diagram





Všeobecné špecifikácie

Názov modulu	BL-M8733BU2
Čipová súprava	RTL8733BU-CG
Štandard WLAN	IEEE 802.11a/b/g/n
Špecifikácia BT	Špecifikácia jadra Bluetooth v5.2/4.2/2.1
Hostiteľské rozhranie	USB 2.0 pre WLAN a BT
Anténa	Pripojte k externej anténe cez podložku s polovičným otvorom
Rozmer	13,0 * 12,3 * 1,6 mm (D*Š*V)
Napájanie	DC 3,3 V ± 0,2 V @ 800 mA (Max)
Prevádzková teplota	-20 ℃ až + 70 ℃
Prevádzka Vlhkosť	10% až 95% RH (bez kondenzácie)

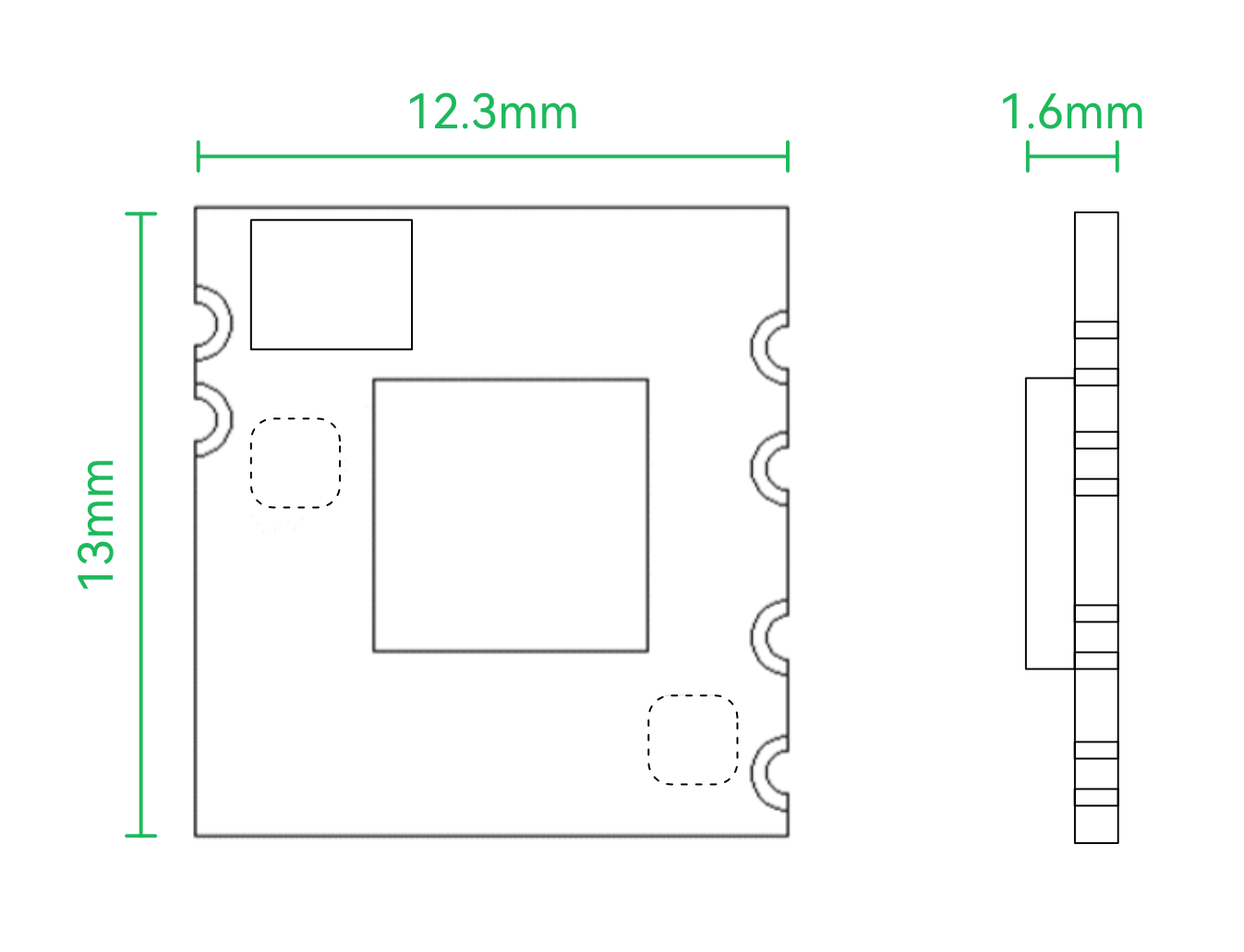

Rozmer produktu

Rozmery modulu: 13,0*12,3*1,6mm (D*Š*V; Tolerancia: ±0,3mm_D/W, ±0,2mm_V)

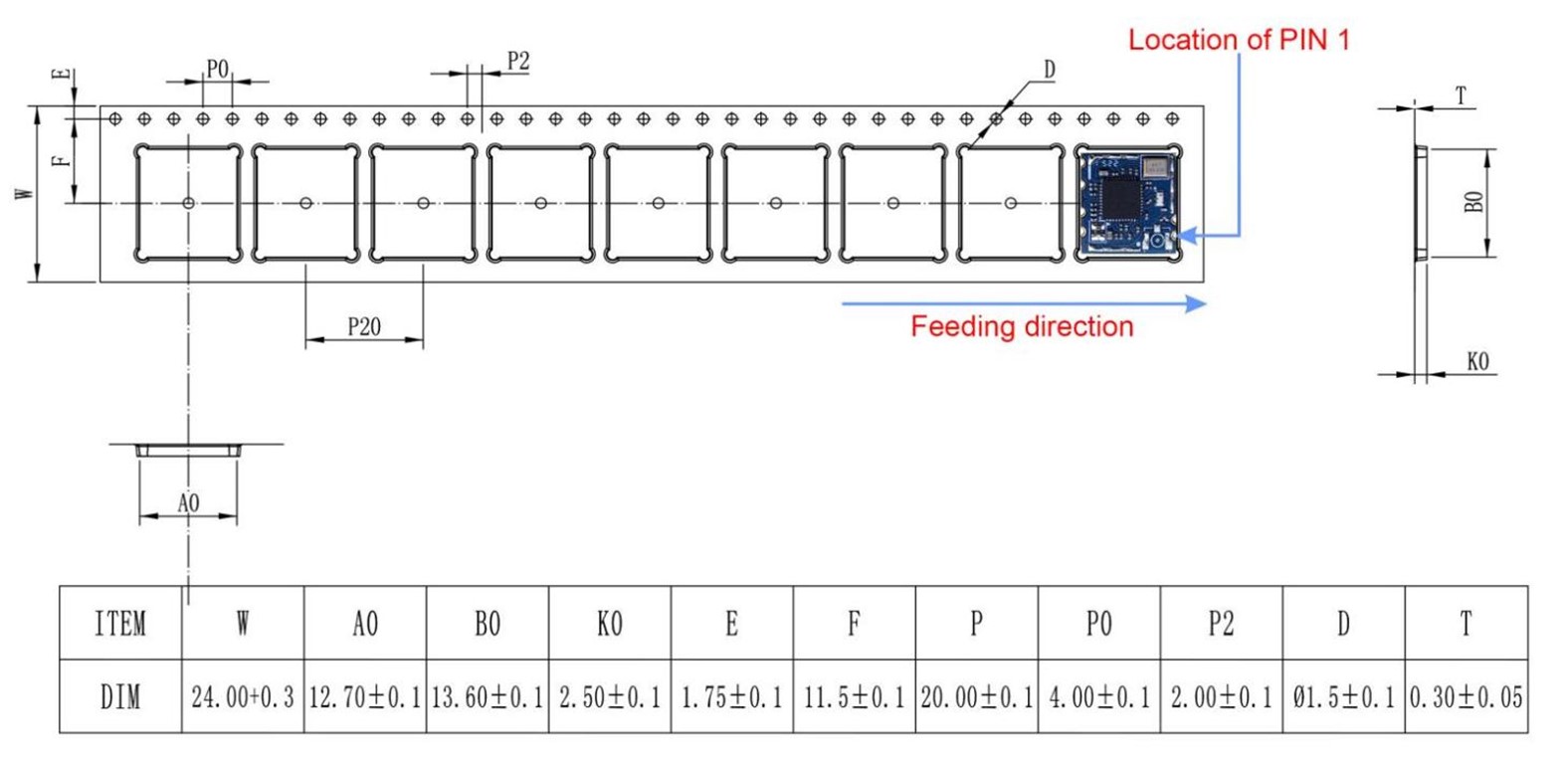

Rozmery balenia

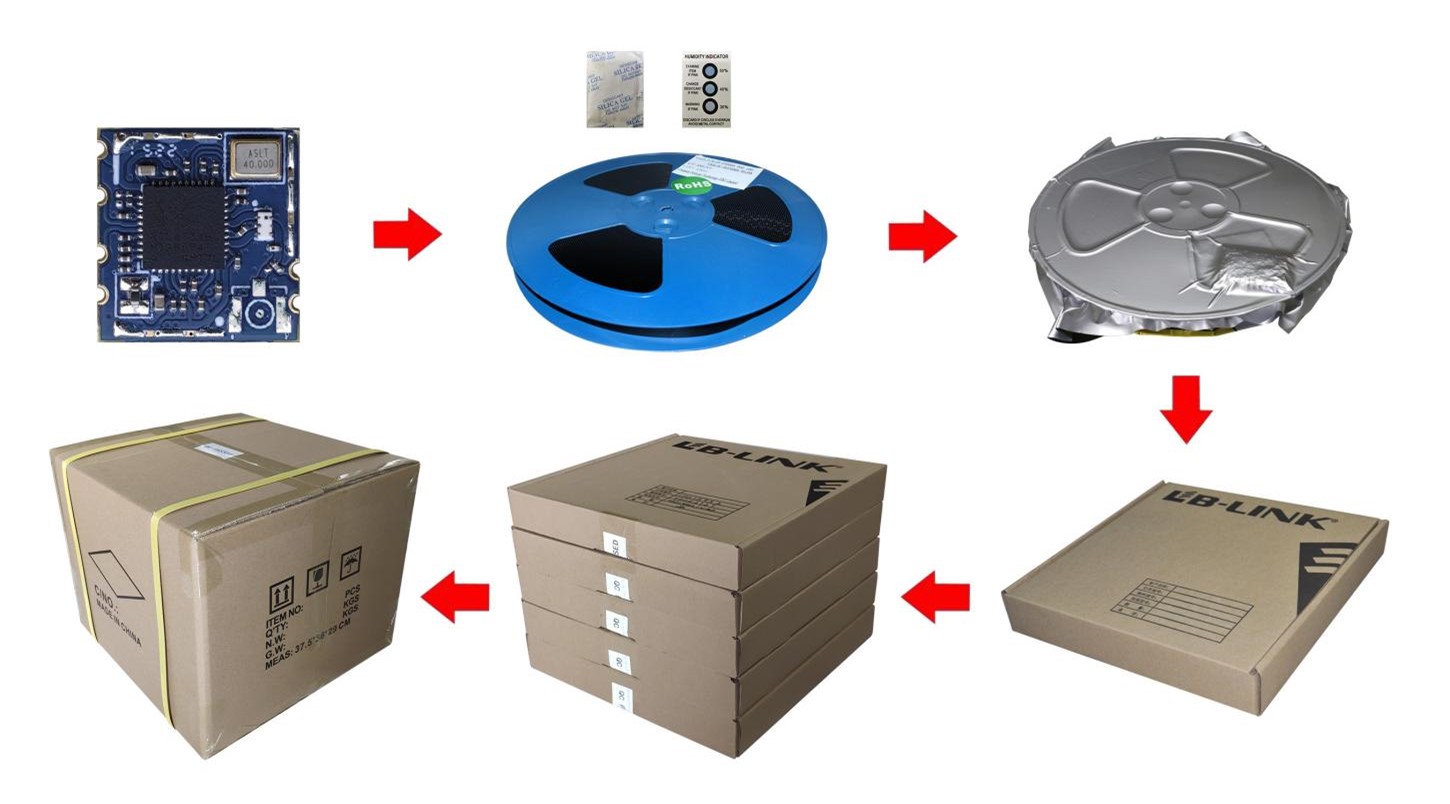

Špecifikácia balíka:

1. 1 000 modulov na kotúč a 5 000 modulov na krabicu.

2. Veľkosť vonkajšieho boxu: 37,5*36*29cm.

3. Priemer modrej ekologickej gumenej dosky je 13 palcov s celkovou hrúbkou 28 mm (so šírkou 24 mm nosného pásu).

4. Do každého antistatického vákuového vrecka vložte 1 balenie suchého prostriedku (20 g) a kartu vlhkosti.

5. Každá škatuľa je zabalená po 5 škatuliach.
