Moduli mbili 5G Wi-Fi moduli na amplifier ya RF na anuwai ya 3000m
Utangulizi

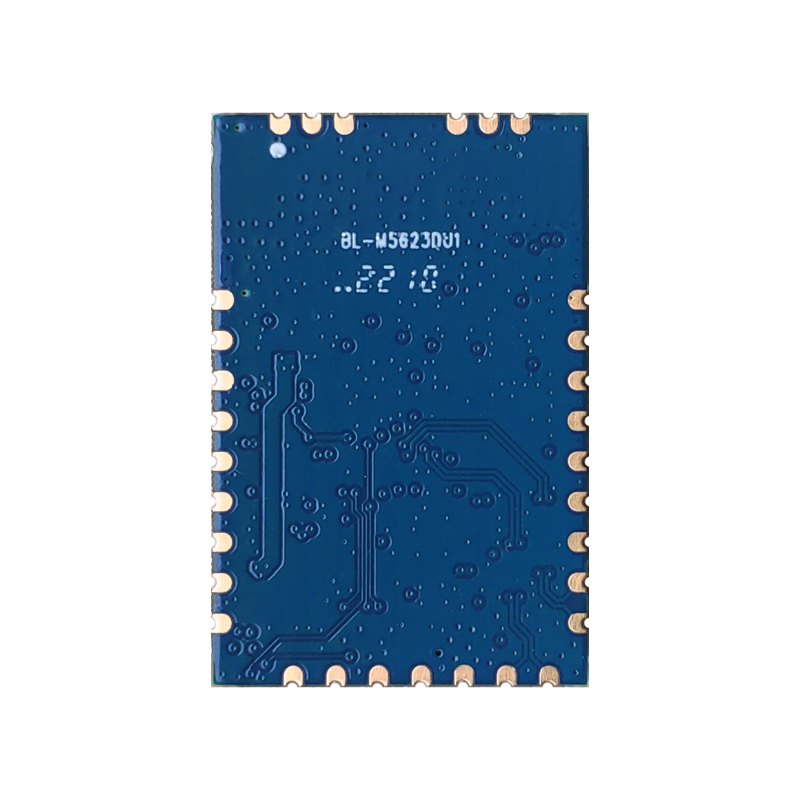

BL-M5623DU1 ni moduli ya pande mbili ya WLAN + Bluetooth V5.1 Combo. Inachanganya mfumo mdogo wa 2T2R wa bendi ya WLAN na mfumo mdogo wa Bluetooth v5.1. Moduli hii inayolingana IEEE 802.11 A/B/G/N/AC Kiwango na hutoa kiwango cha juu cha PHY hadi 867Mbps, inasaidia BT/BLE modi mbili na BT V5.1/V4.2/V2.1, inatoa utajiri na gharama ya chini kwa STB 、 OTT 、 IOT na matumizi ya magari.
Vipengee
Frequency ya kufanya kazi: 2.4 ~ 2.4835GHz au 5.15 ~ 5.85GHz
Maingiliano ya mwenyeji ni USB 2.0
Viwango vya IEEE: IEEE 802.11a/b/g/n/ac
Kiwango cha phy isiyo na waya inaweza kufikia hadi 867Mbps
Kusaidia BT Classic na BT chini ya nishati ya hali ya juu
Unganisha kwa antenna ya nje kupitia viunganisho vya IPEX
Ugavi wa Nguvu: 3.3V ± 0.2V Ugavi kuu wa nguvu
Mchoro wa kuzuia
Maelezo ya jumla
Jina la moduli | BL-M5623DU1 |
Chipset | UWE5623DU |
Viwango vya WLAN | IEEE 802.11 A/B/G/N/AC |
Viwango vya Bluetooth | Uainishaji wa msingi wa Bluetooth v5.1/4.2/2.1 |
Interface ya mwenyeji | USB2.0 |
Antenna | Unganisha kwa antenna ya nje kupitia viunganisho vya IPEX |
Mwelekeo | 27.0*17.8*3mm (l*w*h) |
Usambazaji wa nguvu | DC 3.3V ± 0.2V @ 1a (max) |
Joto la operesheni | -20 ℃ hadi +70 ℃ |
Unyevu wa operesheni | 10% hadi 95% RH (isiyo na condensing) |
Vipimo vya bidhaa
Vipimo vya moduli: 27.0mm*17.8mm*3mm (l*w*h; uvumilivu: ± 0.15mm)
Vipimo vya kiunganishi cha IPEX / MHF-1: 2.6*3.0*1.2mm (L*W*H, Ø2.0mm)
Vipimo vya kifurushi
Uainishaji wa kifurushi:
1. Moduli 900 kwa roll na moduli 3,600 kwa sanduku.
2. Sanduku la nje la sanduku: 37.5*36*29cm.
3. Kipenyo cha sahani ya mpira wa rangi ya bluu ni inchi 13, na unene wa jumla wa 48mm
(na upana wa 44mm iliyobeba ukanda).
4. Weka kifurushi 1 cha wakala kavu (20G) na kadi ya unyevu katika kila begi la utupu wa tuli.
5. Kila katoni imejaa sanduku 4.
