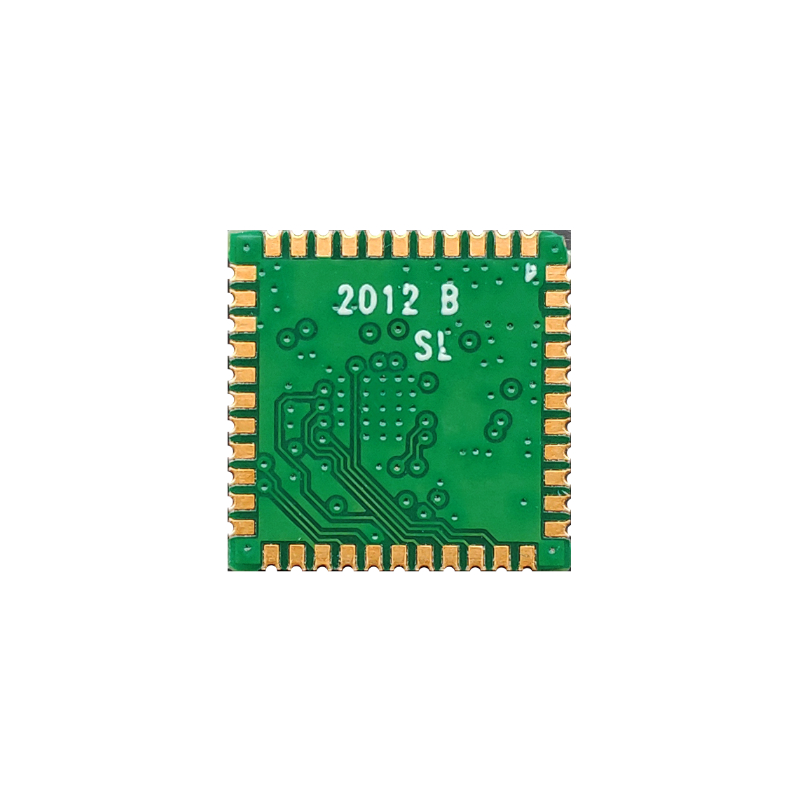

M4211LT1 1T1R 802.11b/g/n WiFi IoT модуль

Вступ

Модуль IoT з низьким енергоспоживанням BL-M4211LT1 розроблено на основі AiW4211L, який є високоінтегрованим, високопродуктивним і недорогим 1T1R IEEE802. 11 b/g/n модуль Інтернету речей (IoT). Він підтримує стандартну смугу пропускання 20 МГц і вузьку смугу пропускання 5 МГц/10 МГц, забезпечує найвищу фізичну швидкість до 72,2 Мбіт/с. Цей модуль інтегрує високопродуктивний 32-розрядний мікропроцесор, підтримує підлеглі інтерфейси UART, SDIO2.0 з тактовою частотою до 50 МГц для зв'язку з пристроєм. BL-M4211LT1 підходить для розумної побутової техніки, інтелектуальних замків, малопотужних камер, кнопок-перемикачів та інших розумних бездротових пристроїв.

Особливості

• Робочі частоти: 2,4 ~ 2,4835 ГГц

• Стандарти IEEE: IEEE 802.11b/g/n

• Бездротова швидкість PHY може досягати 72,2 Мбіт/с

• Вбудована SRAM: 352 КБ

• Вбудована флеш-пам'ять: 2 Мб

• Забезпечує різноманітні периферійні інтерфейси, включаючи SDIO, UART, I2S, I2C, SPI, PWM, ADC

• Підключіться до зовнішньої антени через половину отвору

• Основне джерело живлення: 3,3 В ± 0,2 В; напруга живлення введення/виведення VDIO 3,3 В ± 0,2 В або 1,8 В ± 0,1 В

Блок -схема

Загальні специфікації

Назва модуля	BL-M4211LT1
Чіпсет	AiW4211L
Стандарти WLAN	IEEE802.11b/g/n/, 1T1R, 2,4G, 72,2 Мбіт/с
Хост -інтерфейс	SDIO
Антена	Підключіться до зовнішньої антени через половину отвору
Вимір	12*12*2,1 мм (Д*Ш*В)
Живлення	Постійний струм 3,3 В±0,2 В при 450 мА ( макс.) від основного живлення Живлення постійного струму 3,3 В±0,2 В або 1,8 В±0,1 VI/O
Температура роботи	від -40 ℃ до +85 ℃
Операція вологість	10% до 95% RH (неконденсування)

Вимір продукту

Розмір модуля: 12*12*2,1 мм (Д*Ш*В; Допуск: ±0,15 мм)

Розміри упаковки

Специфікація пакету:

1. 1000 модулів у рулоні та 5000 модулів у коробці.

2. Розмір зовнішнього поля: 37,5*36*29 см.

3. Діаметр синьої екологічно зручної для навколишнього середовища гумова пластина-13 дюймів, із загальною товщиною 28 мм

    (з шириною 24 -мм ременя перенесення).

4. Покладіть 1 упаковку сухого агента (20 г) і 1 картку вологості в кожен антистатичний вакуумний пакет.

5. Кожна коробка упакована 5 коробками.
