Модуль WiFi M8811CU2 2T2R 802.11a/b/g/n/ac

Модуль Wi-Fi 5G великого радіусу дії з двоядерним процесором, підтримкою анти-БПЛА та Arduino

вступ

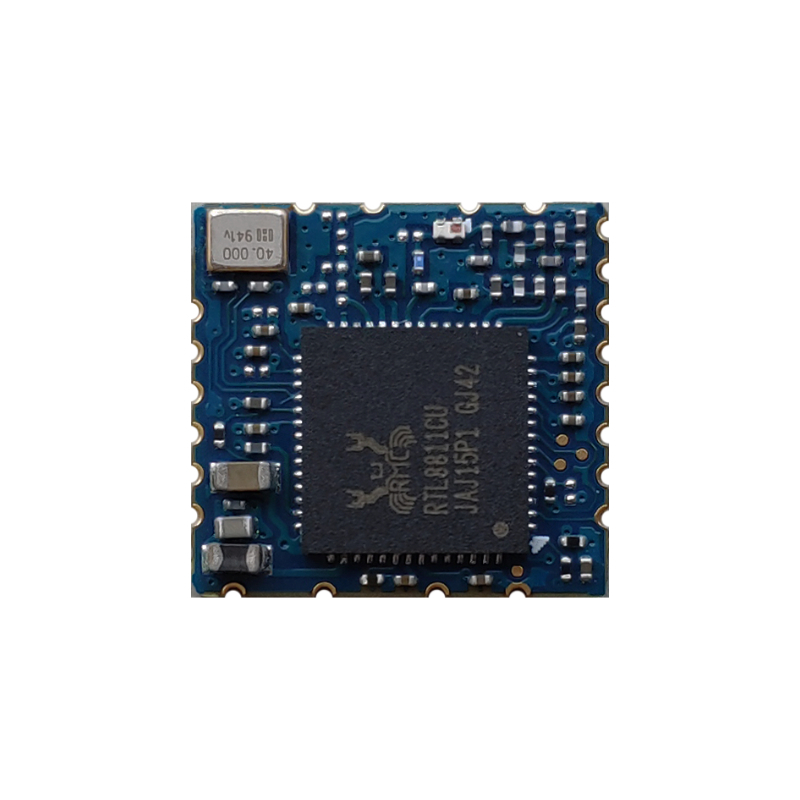

BL-M8811CU2 — це високоінтегрований дводіапазонний модуль WLAN на базі RTL8811CU, який поєднує WLAN MAC, 1T1R Baseband і Radio в одному чіпі. Він сумісний зі стандартом IEEE 802.11a/b/g/n/ac і підтримує максимальну швидкість PHY до 433 Мбіт/с. Модуль забезпечує чудову продуктивність WLAN і низьку вартість, ідеально підходить для додатків бездротової мережі, таких як Smart TV, OTT-приставки, IP-камери, світлодіодні проектори.

особливості

Робочі частоти: 2,4~2,4835 ГГц або 5,15~5,85 ГГц

Хост-інтерфейс USB2.0

Стандарт IEEE: IEEE 802.11a/b/g/n/ac

Бездротова швидкість PHY до 433 Мбіт/с

Підключіться до зовнішньої антени через половину отвору

Основне джерело живлення DC 3,3 В±0,2 В

Блок-схема

Загальні характеристики

Назва модуля	BL-M8811CU2
Чіпсет	RTL8811CU-CG
Стандарт WLAN	IEEE 802.11 a/b/g/n/ac
Інтерфейс хоста	USB2.0
антена	Підключіться до зовнішньої антени через половину отвору
Розмір	12,9*12,2*1,7 мм (Д*Ш*В)
Джерело живлення	Постійний струм 3,3 В±0,2 В при 500 мА ( макс.)
Робоча температура	-20℃ до +70℃
Експлуатація Вологість	10% до 95% RH (неконденсування)

Вимір продукту

Розмір модуля: 12,9*12,2*1,7 мм (Д*Ш; Допуск: +0,3/-0,10 мм)

Розмір модуля: 12,9*12,2*1,7 мм (H; Допуск: ±0,2 мм)

Розміри упаковки

Специфікація упаковки:

1. 2000 модулів в рулоні та 10 000 модулів у коробці.

2. Розмір зовнішньої коробки: 37,5*36*29 см.

3. Діаметр блакитної екологічно чистої гумової пластини становить 13 дюймів із загальною товщиною 28 мм.

    (з шириною 24 -мм ременя перенесення).

4. Покладіть 1 пакет сухого агента (20 г) та картки вологості у кожну антистатичну вакуумну сумку.

5. Кожна коробка упакована по 5 коробок.
