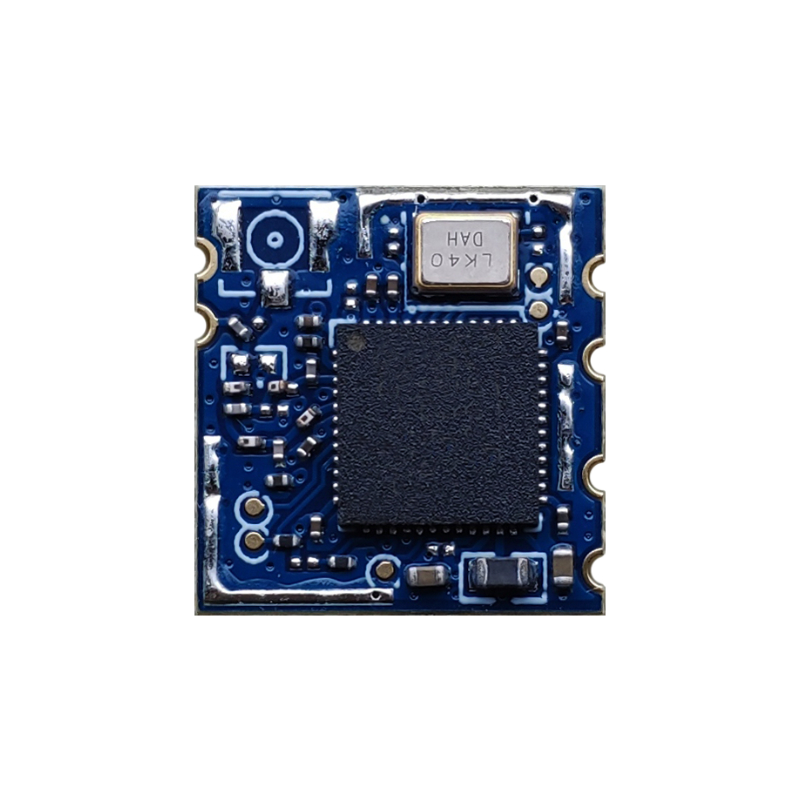

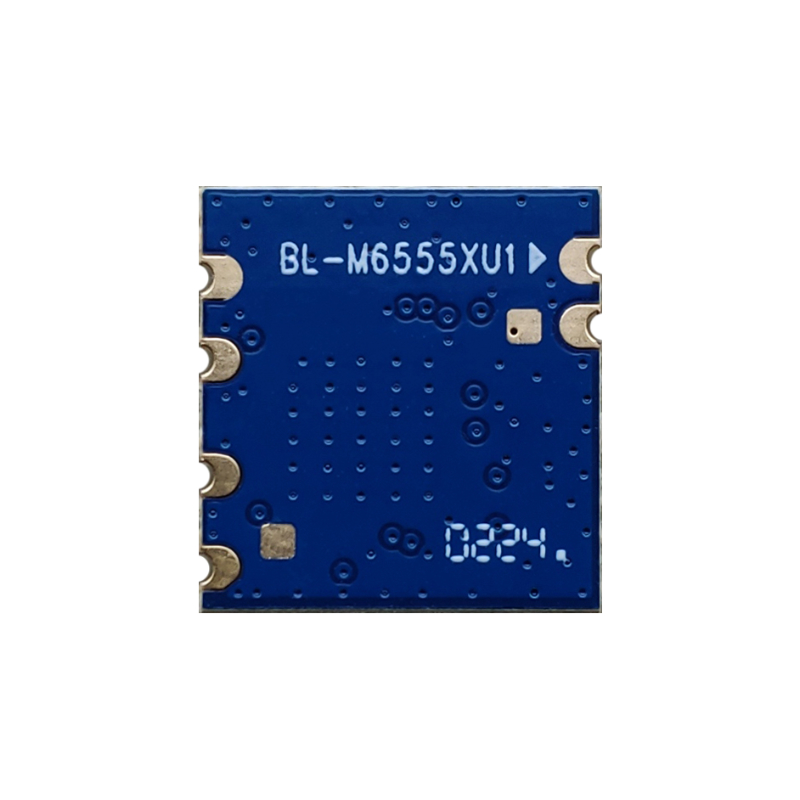

M6555XU1 1T1R 802.11a/b/g/n/ac/ax WiFi+B5.0-module

Geïntegreerde draadlose AP+STA WiFi-module vir slimpaneeltoepassings

Inleiding

BL-M6555XU1-M is 'n hoogs geïntegreerde dubbelband WLAN + BLE v5.0 Combo-module. Dit kombineer 'n 1T1R WLAN-substelsel en 'n BLE v5.0-substelsel. Hierdie module versoenbaar IEEE 802.11 a/b/g/n/ac/ax standaard en bied die maksimum PHY tempo tot 287Mbps, dit ondersteun BLE v5.0/v4.2/v2.1 voldoen, bied kenmerkryke draadlose konneksie teen hoë standaarde, wat betroubare, koste-effektiewe en hoë afstand deurset lewer.

Funksies

• Bedryfsfrekwensies: 2,4~2,4835GHz of 5,15~5,85GHz

• Datasnelhede tot 286.7Mbps met 20/40MHz bandwydte

• Ondersteun STA, AP, Wi-Fi Direct-modusse gelyktydig

• Ondersteun STBC, beamforming

• Ondersteun Wi-Fi6 TWT

• Ondersteun twee NAV, bufferverslag, ruimtelike hergebruik, multi-BSSID, intra-PPDU kragbesparing

• Ondersteun LDPC

• Ondersteun MU-MIMO, OFDMA

• Ondersteun DCM, Mid-amble, UORA

• Ondersteun WEP/WPA/WPA2/WPA3-SAE Persoonlik, MFP

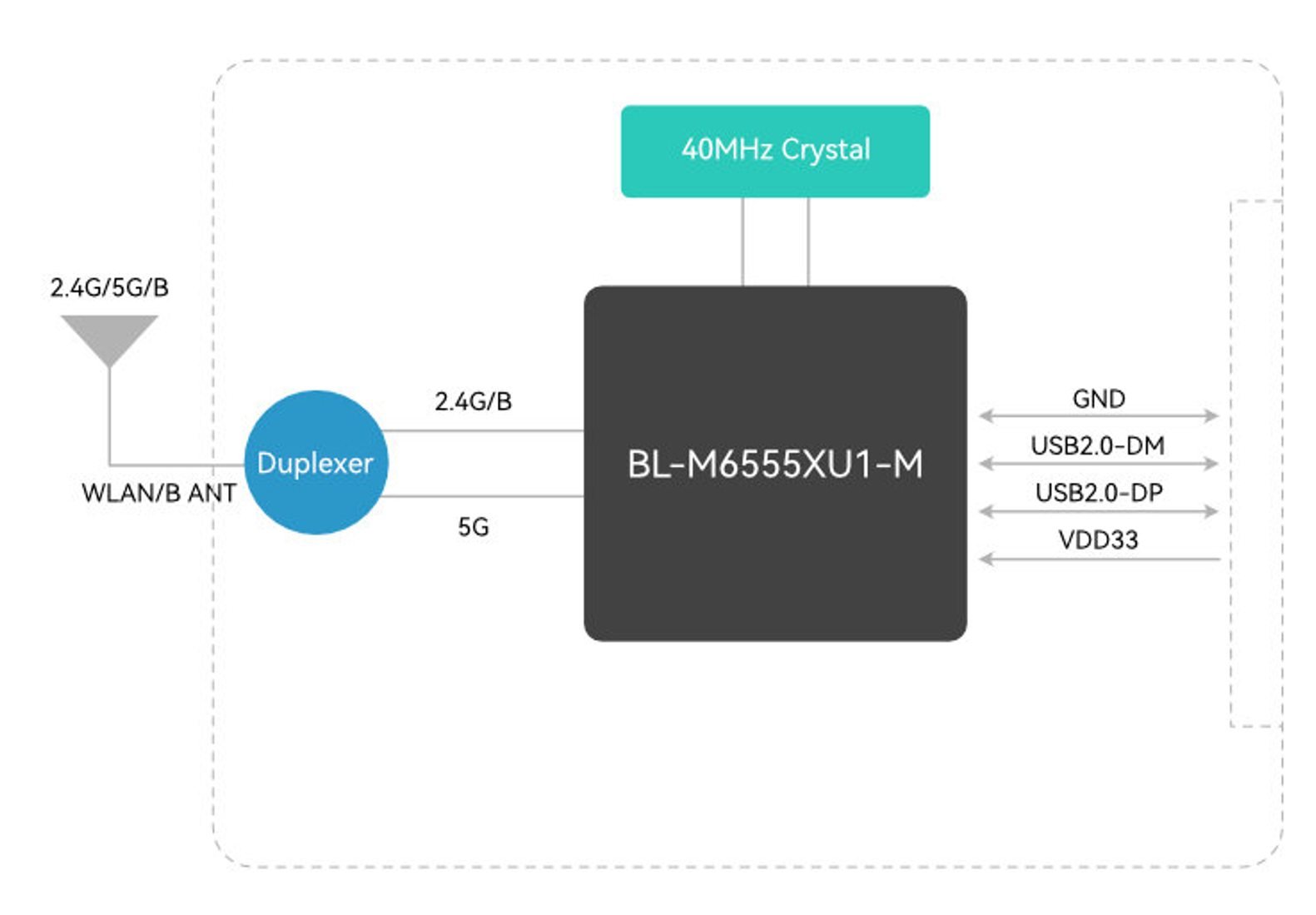

Blokdiagram

Algemene spesifikasies

Module naam	BL-M6555XU1-M
Skyfies	SV6555-M
WLAN Standaard	IEEE 802.11 a/b/g/n/ac/ax
B Spesifikasie	B v5.0/4.2/2.1
Gasheer -koppelvlak	USB2.0 vir WLAN en B
Antenne	Halfgat PAD's vir eksterne WLAN&B-antennas
Dimensie	13*12,3*1,6 mm (L*B*H)
Kragtoevoer	DC 3,3V±0,2V
Werkstemperatuur	-20 ℃ tot +70 ℃
Operasie humiditeit	10% tot 95% RH (nie-kondenserend)

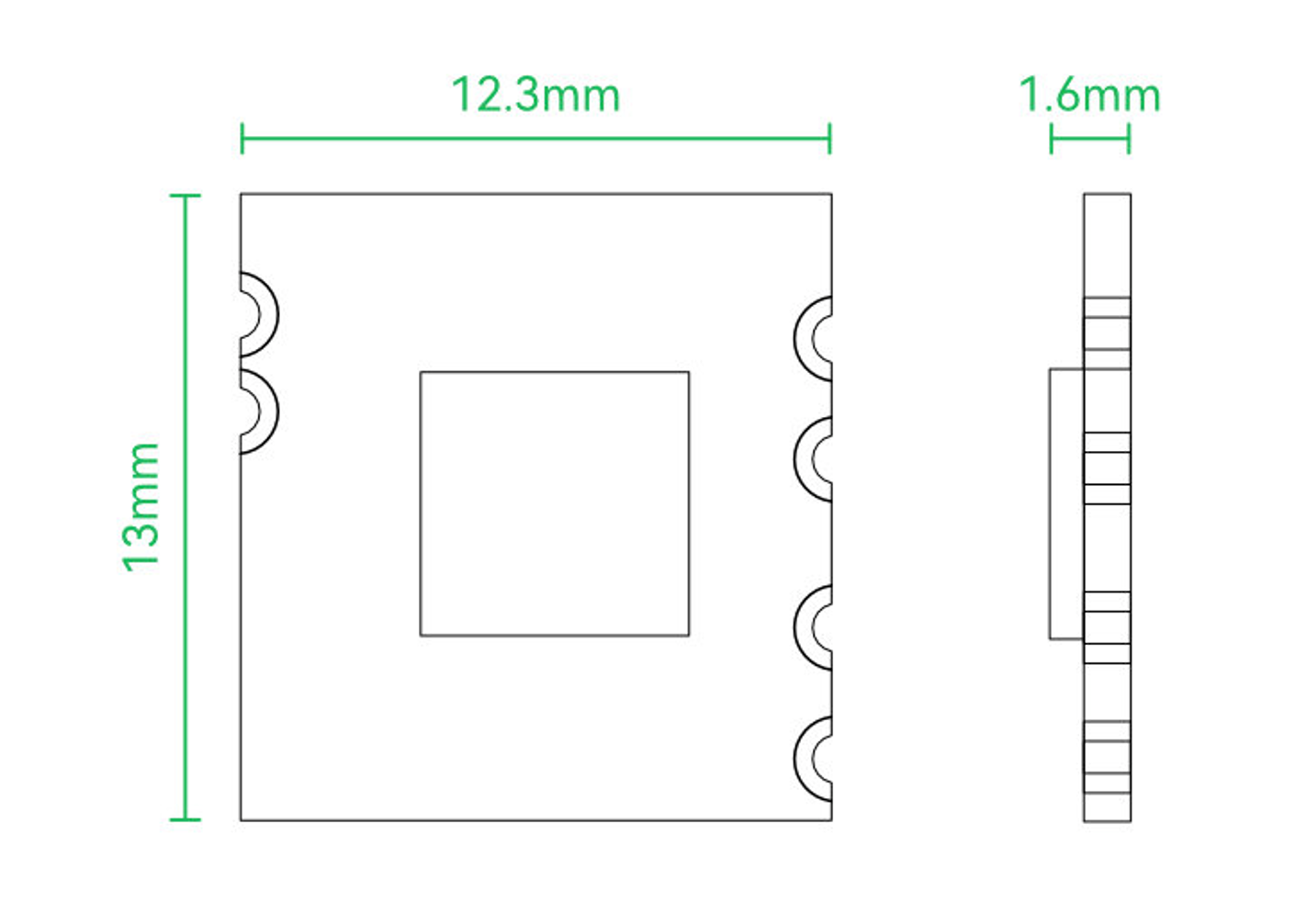

Produk Dimensie

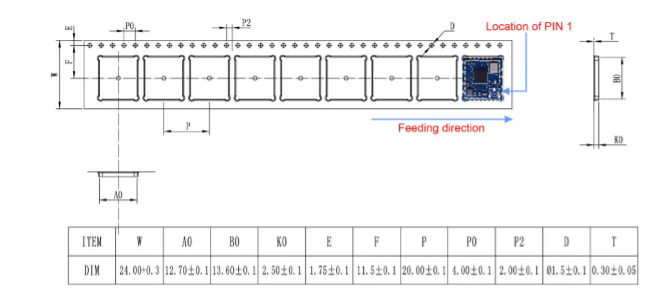

Pakketafmetings

Pakket spesifikasie:

1. 1 000 modules per rol en 5000 modules per boks.

2. Buitenbokgrootte: 37.5*36*29 cm.

3. Die deursnee van die blou omgewingsvriendelike rubberplaat is 13 duim, met 'n totale dikte van 28mm (met 'n breedte van 24mm draband).

4. Sit 1 pakkie droë middel (20g) en humiditeitskaart in elke anti-statiese vakuumsak.

5. Elke karton is propvol 5 bokse.
