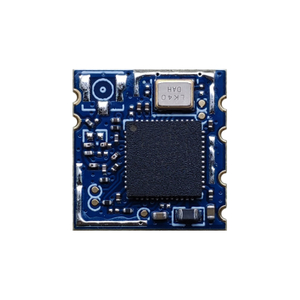

M6555XU1 1T1R 802.11a/b/g/n/ac/ax WiFi+B5.0 Modul

Integriertes drahtloses AP+STA-WLAN-Modul für Smart Panel-Anwendungen

Einführung

BL-M6555XU1-M ist ein hochintegriertes Dualband-WLAN + BLE v5.0-Kombimodul. Es kombiniert ein 1T1R WLAN-Subsystem und ein BLE v5.0-Subsystem. Dieses Modul ist mit dem IEEE 802.11 a/b/g/n/ac/ax-Standard kompatibel und bietet eine maximale PHY-Rate von bis zu 287 Mbit/s. Es unterstützt BLE v5.0/v4.2/v2.1-Konformität und bietet funktionsreiche drahtlose Konnektivität nach hohen Standards sowie zuverlässige, kostengünstige und hohe Durchsatzraten über größere Entfernungen.

Merkmale

• Betriebsfrequenzen: 2,4–2,4835 GHz oder 5,15–5,85 GHz

• Datenraten bis zu 286,7 Mbit/s mit 20/40 MHz Bandbreite

• Unterstützt gleichzeitig die Modi STA, AP und Wi-Fi Direct

• Unterstützt STBC und Beamforming

• Unterstützt Wi-Fi6 TWT

• Unterstützt zwei NAV, Pufferbericht, räumliche Wiederverwendung, Multi-BSSID und Intra-PPDU-Energiesparen

• Unterstützt LDPC

• Unterstützt MU-MIMO, OFDMA

• Unterstützt DCM, Mid-amble, UORA

• Unterstützt WEP/WPA/WPA2/WPA3-SAE Personal, MFP

Blockdiagramm

Allgemeine Spezifikationen

Modulname	BL-M6555XU1-M
Chipsatz	SV6555-M
WLAN-Standard	IEEE 802.11 a/b/g/n/ac/ax
B-Spezifikation	B v5.0/4.2/2.1
Host-Schnittstelle	USB2.0 für WLAN & B
Antenne	Halbloch-PADs für externe WLAN&B-Antennen
Dimension	13*12,3*1,6mm (L*B*H)
Stromversorgung	Gleichstrom 3,3 V ± 0,2 V
Betriebstemperatur	-20℃ bis +70℃
Betriebsfeuchtigkeit	10 % bis 95 % relative Luftfeuchtigkeit (nicht kondensierend)

Produktdimension

Verpackungsabmessungen

Paketspezifikation:

1. 1.000 Module pro Rolle und 5.000 Module pro Karton.

2. Größe der Außenbox: 37,5 x 36 x 29 cm.

3. Der Durchmesser der blauen umweltfreundlichen Gummiplatte beträgt 13 Zoll, bei einer Gesamtdicke von 28 mm (bei einer Breite von 24 mm Tragegurt).

4. Geben Sie 1 Packung Trockenmittel (20 g) und eine Feuchtigkeitskarte in jeden antistatischen Vakuumbeutel.

5. Jeder Karton ist mit 5 Kartons verpackt.
