مقدمة

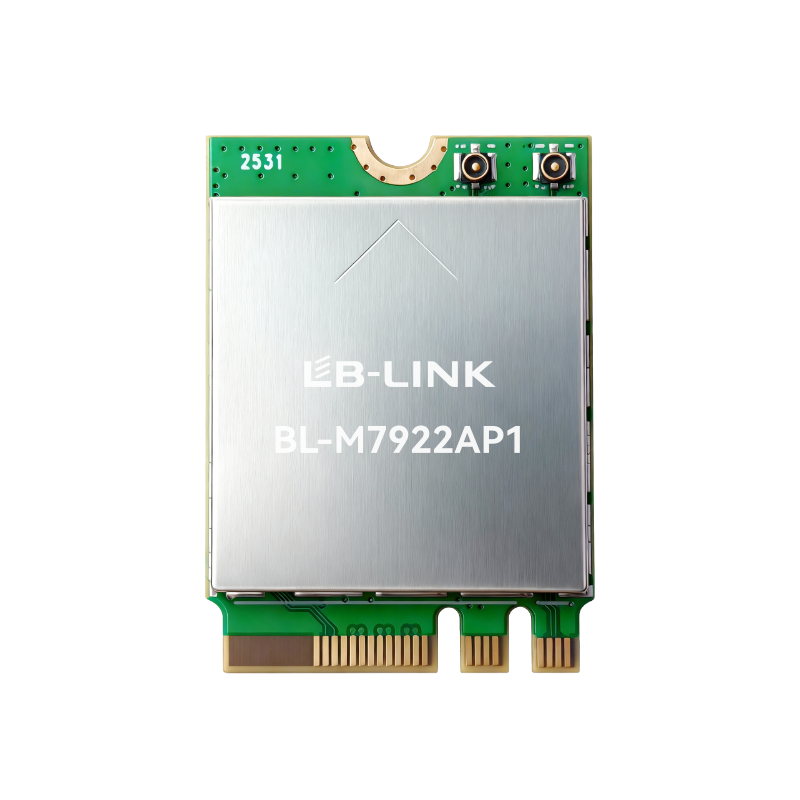

BL-M7922AP1 عبارة عن بطاقة WLAN + Bluetooth Combo M.2 متكاملة للغاية. فهو يجمع بين النظام الفرعي WLAN ثلاثي النطاق 2T2R مع وحدات تحكم واجهة PCI-Express ونظام فرعي Bluetooth v5.4 مع وحدة تحكم واجهة USB. تتوافق هذه البطاقة مع معيار IEEE 802.11 a/b/g/n/ac/ax وتوفر الحد الأقصى لمعدل PHY يصل إلى 2402 ميجابت في الثانية، وتدعم وضع Bluetooth المزدوج مع التوافق مع الإصدار 5.4/v4.2/v2.1. توفر البطاقة حلاً كاملاً للأجهزة اللاسلكية وأجهزة البلوتوث المدمجة عالية الأداء مثل أجهزة الكمبيوتر المحمولة وأجهزة الاستقبال وأجهزة التلفزيون الذكية وما إلى ذلك.
سمات
M.2 نوع 2230 S2 بطاقة مفتاح A+E
يدعم قنوات ثلاثية الموجات 2.4 جيجا هرتز، 5 جيجا هرتز، 6 جيجا هرتز
ترددات التشغيل: 2.4 ~ 2.4835 جيجا هرتز أو 5.15 ~ 5.85 جيجا هرتز أو 5.925 ~ 7.125 جيجا هرتز
دعم وضع ثلاثي الموجات 2T2R مع عرض النطاق الترددي 20/40/80/160 ميجا هرتز
دعم الوصلة الصاعدة MU-OFDMA TX والوصلة الهابطة MU-OFDMA RX
دعم البلوتوث ثنائي الوضع: LE وBR/EDR في وقت واحد
قم بالاتصال بالهوائي الخارجي من خلال موصلات MHF4/IPEX4
مخطط الكتلة
المواصفات العامة
اسم البطاقة |
BL-M7922AP1 |
شرائح |
MT7922AEA |
معايير الشبكات المحلية اللاسلكية |
IEEE802.11A/B/G/N/AC/AX |
مواصفات بي تي |
مواصفات البلوتوث الأساسية v5.4/4.2/2.1 |
واجهة المضيف |
PCI Express 2.1 لشبكة WLAN وUSB2.0 FS للبلوتوث |
هوائي |
قم بالاتصال بالهوائي الخارجي من خلال موصلات MHF4/IPEX4 (هوائيان) |
البعد |
M.2 نوع 2230 بطاقة قابلة للتوصيل: 30.0*22.0*2.2 ملم (الطول*العرض*الارتفاع) |
مزود الطاقة |
تيار مستمر 3.3 فولت ± 0. 2V@1.5A (الحد الأقصى) |
درجة حرارة التشغيل |
-10 درجة مئوية إلى +70 درجة مئوية |
رطوبة التشغيل |
10% إلى 95% رطوبة نسبية (بدون تكاثف) |
بُعد المنتج
أبعاد الحزمة
