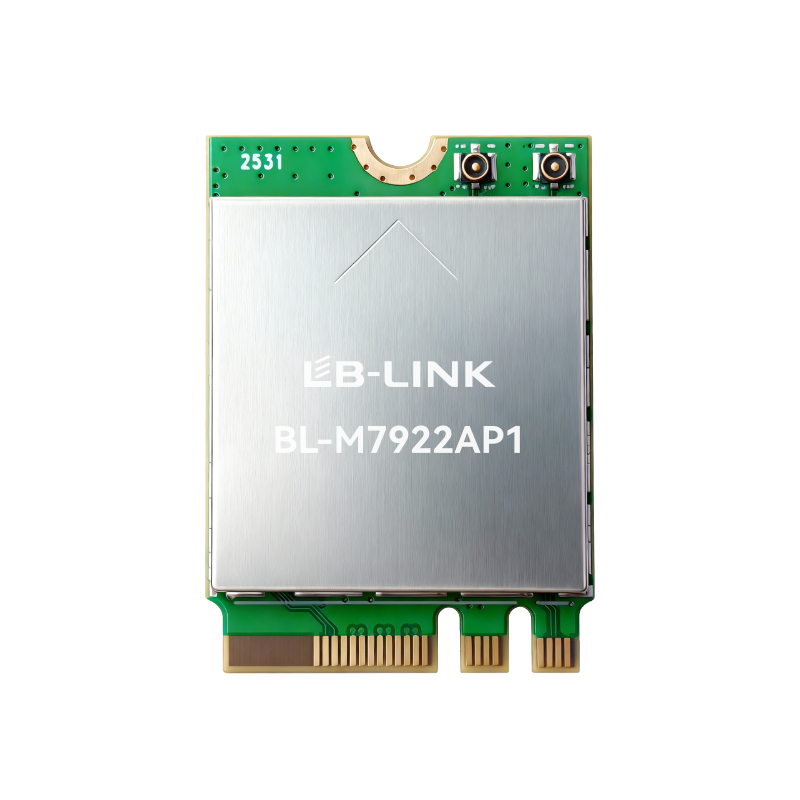

Indledning
BL-M7922AP1 er et højt integreret Tri-band WLAN+Bluetooth Combo M.2-kort. Den kombinerer et 2T2R Tri-band WLAN undersystem med PCI-Express interface controllere og et Bluetooth v5.4 undersystem med USB interface controller. Dette kort kompatible IEEE 802.11 a/b/g/n/ac/ax standard og giver den maksimale PHY-hastighed på op til 2402 Mbps, det understøtter Bluetooth dual mode med v5.4/v4.2/v2.1 kompatibel. Kortet giver en komplet løsning til højtydende integrerede trådløse og Bluetooth-enheder såsom bærbare computere, set-top-bokse, smart-tv'er mv.
Funktioner
M.2 Type 2230 S2 Key A+E Card
Understøtter 2,4GHz, 5GHz, 6GHz Tri-band kanaler
Driftsfrekvenser: 2,4~2,4835GHz eller 5,15~5,85GHz eller 5,925~7,125GHz
Understøtter Tri-band 2T2R-tilstand med 20/40/80/160MHz båndbredde
Understøtter uplink MU-OFDMA TX og downlink MU-OFDMA RX
Dual Mode Bluetooth-understøttelse: Samtidig LE og BR/EDR
Tilslut til ekstern antenne via MHF4/IPEX4-stik

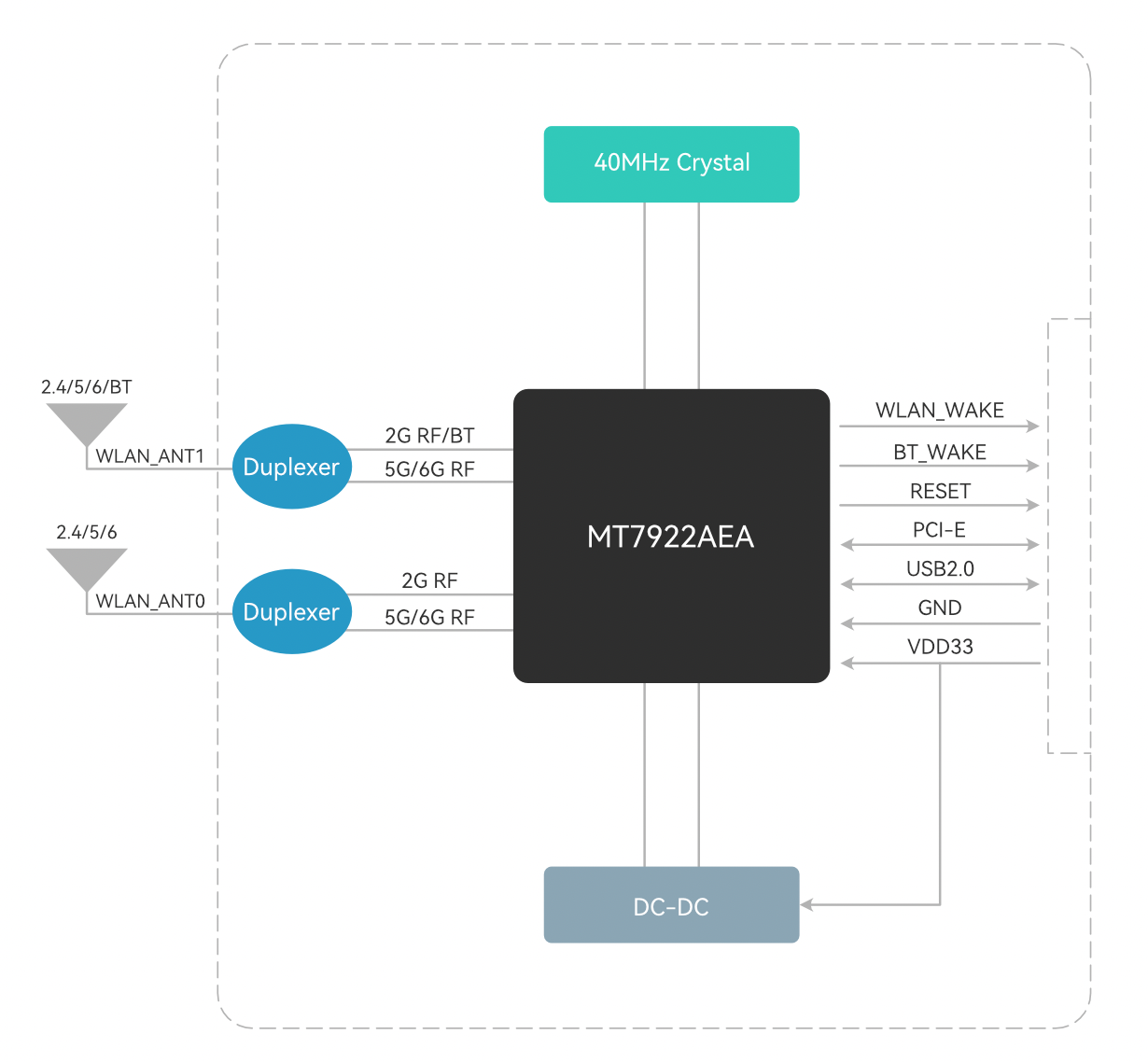

Blokdiagram
Generelle specifikationer
Kortnavn |
BL-M7922AP1 |
Chipset |
MT7922AEA |
WLAN -standarder |
IEEE802.11a/b/g/n/ac/ax |
BT -specifikation |
Bluetooth Core Specification v5.4/4.2/2.1 |
Værtsgrænseflade |
PCI Express 2.1 til WLAN & USB2.0 FS til Bluetooth |
Antenne |
Tilslut til den eksterne antenne via MHF4/IPEX4-stik (to antenner) |
Dimension |
M.2 Type 2230 stikbart kort: 30,0*22,0*2,2 mm (L*B*H) |
Strømforsyning |
DC 3,3V±0. 2V@1.5A (maks.) |
Betjeningstemperatur |
-10℃ til +70℃ |
Operation Fugtighed |
10% til 95% RH (ikke-kondensering) |

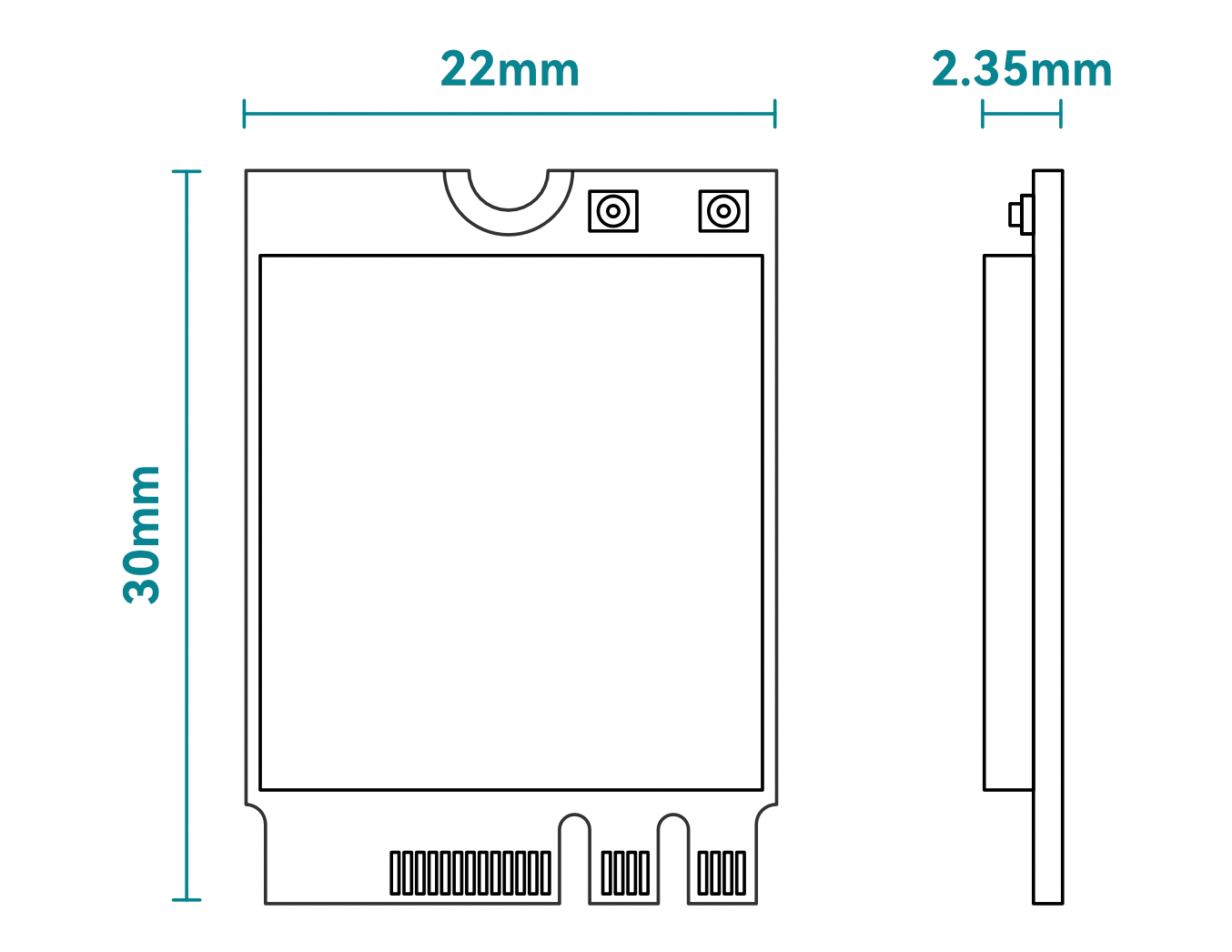

Produktdimension
Pakningsdimensioner
