مقدمة

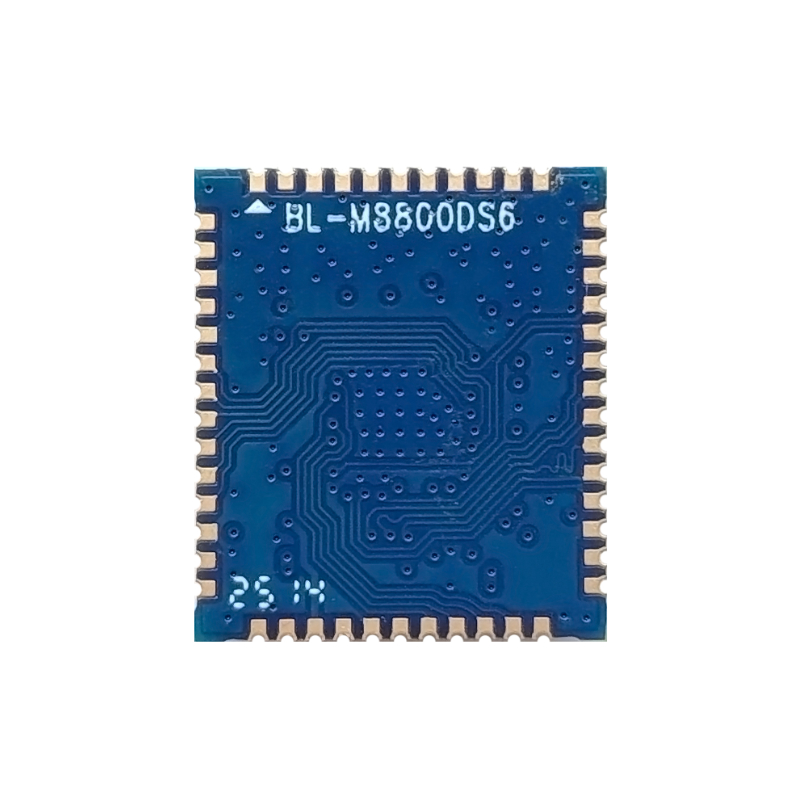

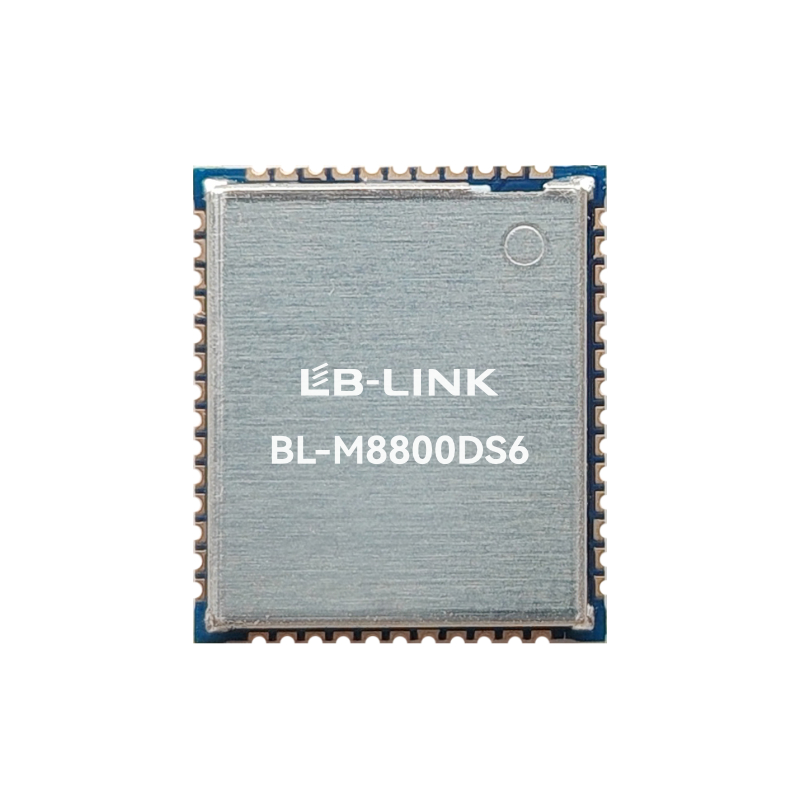

BL-M8800DS6 عبارة عن وحدة WLAN مزدوجة النطاق مدمجة للغاية + وحدة كومبو v5.4 متوافقة مع Bluetooth. فهو يدمج نظام فرعي WLAN ثنائي النطاق 2T2R ونظام فرعي لاسلكي قصير المدى ثنائي الوضع يتوافق مع مواصفات Bluetooth v5.4 الأساسية.
تتوافق هذه الوحدة مع معيار IEEE 802.11 a/b/g/n/ac/ax وتوفر أقصى معدل PHY يصل إلى 1201 ميجابت في الثانية. وهو يدعم التشغيل ثنائي الوضع (Classic BR/EDR وLow Energy)، وهو متوافق مع مواصفات Bluetooth v4.2 وv2.1+EDR. توفر الوحدة اتصالاً لاسلكيًا عالي المستوى وغنيًا بالميزات، إلى جانب أداء موثوق به وفعال من حيث التكلفة وعالي الإنتاجية على مسافة نقل ممتدة.
سمات
ترددات التشغيل: 2.4 ~ 2.4835 جيجا هرتز و 5.15 ~ 5.85 جيجا هرتز
يمكن أن يصل معدل PHY اللاسلكي إلى 1201 ميجابت في الثانية مع عرض نطاق قناة 20/40/80 ميجاهرتز
واجهات المضيف: SDIO 3.0 أو USB 2.0 (ملاحظة: لا يمكن استخدام الواجهتين في وقت واحد)
دعم لاسلكي قصير المدى مزدوج الوضع: Classic BR/EDR وLow Energy (LE)
مصدر الطاقة: تيار مستمر 3.3 فولت، مع مصدر طاقة 3.3 فولت/1.8 فولت IO
مخطط الكتلة
المواصفات العامة
اسم الوحدة |
BL-M8800DS6 |
شرائح |
AIC8800D80X2 |
معايير الشبكات المحلية اللاسلكية |
IEEE802.11a/b/g/n/ac/ax |
واجهة المضيف |
SDIO لـ WLAN وUART لـ BR/EDR+LE، أو USB لـ WLAN + BR/EDR+LE |
هوائي |
قم بتوصيله بالهوائيات الخارجية من خلال وسادة نصف الفتحة |
البعد |
15.1*13.1*2.30 مللي متر (الطول * العرض * الارتفاع) |
مزود الطاقة |
VDD33=3.3V±0.2V@1200 مللي أمبير (الحد الأقصى) فديو = 3.3 فولت/1.8 فولت |
درجة حرارة التشغيل |
-20 درجة مئوية إلى +70 درجة مئوية |
رطوبة التشغيل |
10% إلى 95% رطوبة نسبية (بدون تكاثف) |
البعد المنتج
أبعاد الوحدة: 15.1*13.1*2.3 ملم (الطول*العرض*الارتفاع؛ التسامح: ±0.3mm_L/W، ±0.2mm_H)
أبعاد الحزمة
مواصفات الحزمة:
1. 1000 وحدة لكل لفة و 5000 وحدة لكل صندوق.
2. حجم الصندوق الخارجي: 37.5*36*29 سنتيمتر.
3. يبلغ قطر اللوحة المطاطية الزرقاء الصديقة للبيئة 13 بوصة، ويبلغ سمكها الإجمالي 28 مم (مع حزام حمل بعرض 24 مم).
4. ضع عبوة واحدة من العامل الجاف (20 جم) وبطاقة رطوبة واحدة في كل كيس تفريغ مضاد للكهرباء الساكنة.
5. كل كرتونة معبأة بـ 5 صناديق..
