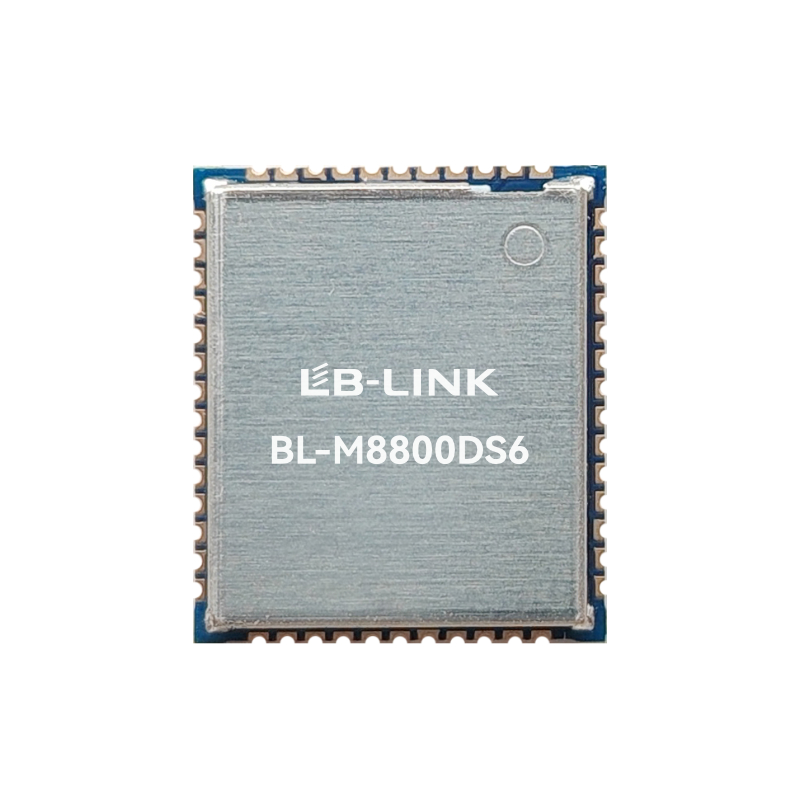

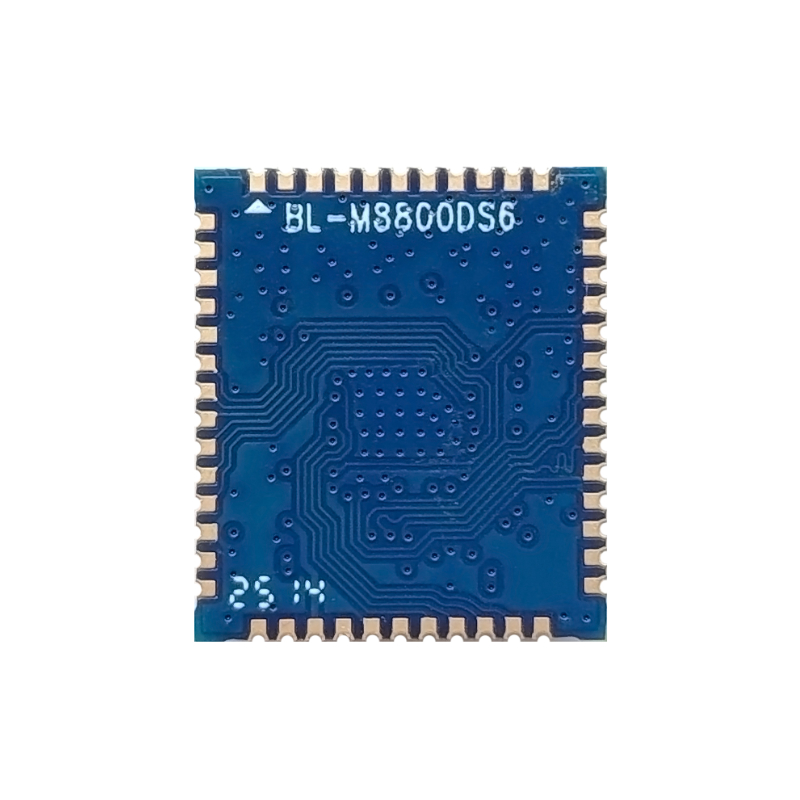

Uvod
BL-M8800DS6 je visoko integriran dvopojasni WLAN + Bluetooth v5.4 kombinirani modul. Integrira 2T2R Dual-band WLAN podsustav i dual-mode bežični podsustav kratkog dometa koji je u skladu s Bluetooth v5.4 osnovnom specifikacijom.
Ovaj modul je usklađen sa standardom IEEE 802.11 a/b/g/n/ac/ax i pruža maksimalnu PHY brzinu do 1201 Mbps. Podržava dual-mode rad (Classic BR/EDR i Low Energy) i kompatibilan je s Bluetooth v4.2 i v2.1+EDR specifikacijama. Modul pruža visokostandardno bežično povezivanje bogato značajkama, zajedno s pouzdanim, isplativim i visokopropusnim performansama na proširenoj udaljenosti prijenosa.
Značajke
Radne frekvencije: 2,4~2,4835GHz i 5,15~5,85GHz
Bežična PHY brzina može doseći do 1201 Mbps s propusnošću kanala od 20/40/80 MHz
Host sučelja: SDIO 3.0 ili USB 2.0 (Napomena: dva sučelja ne mogu se koristiti istovremeno)
Integrirana dvostruka bežična podrška kratkog dometa: Classic BR/EDR i Low Energy (LE)
Napajanje: DC 3,3 V glavno napajanje, s 3,3 V / 1,8 V IO napajanje

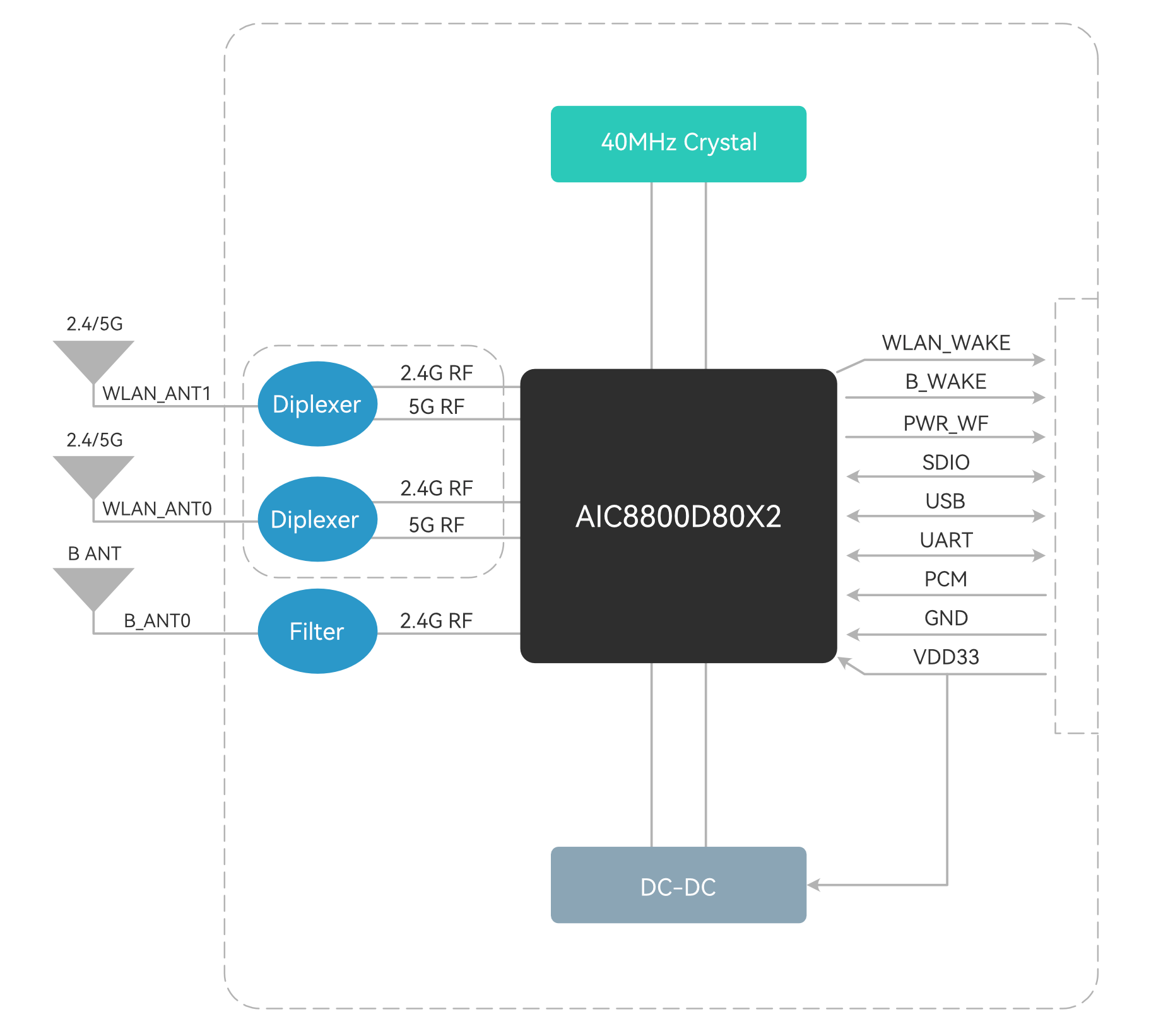

Blok dijagram
![屏幕截图 2025-12-30 141021]()
Opće specifikacije
Naziv modula |
BL-M8800DS6 |
Čipset |
AIC8800D80X2 |
WLAN standardi |
IEEE802.11a/b/g/n/ac/ax |
Host sučelje |
SDIO za WLAN & UART za BR/EDR+LE ili USB za WLAN + BR/EDR+LE |
Antena |
Spojite vanjske antene kroz jastučić s polurupom |
Dimenzija |
15,1*13,1*2,30 mm (D*Š*V) |
Napajanje |
VDD33=3,3V±0,2V@1200 mA (maks.) VDDIO=3,3 V / 1,8 V |
Radna temperatura |
-20 ℃ do +70 ℃ |
Vlažnost rada |
10% do 95% RH (bez kondenzacije) |

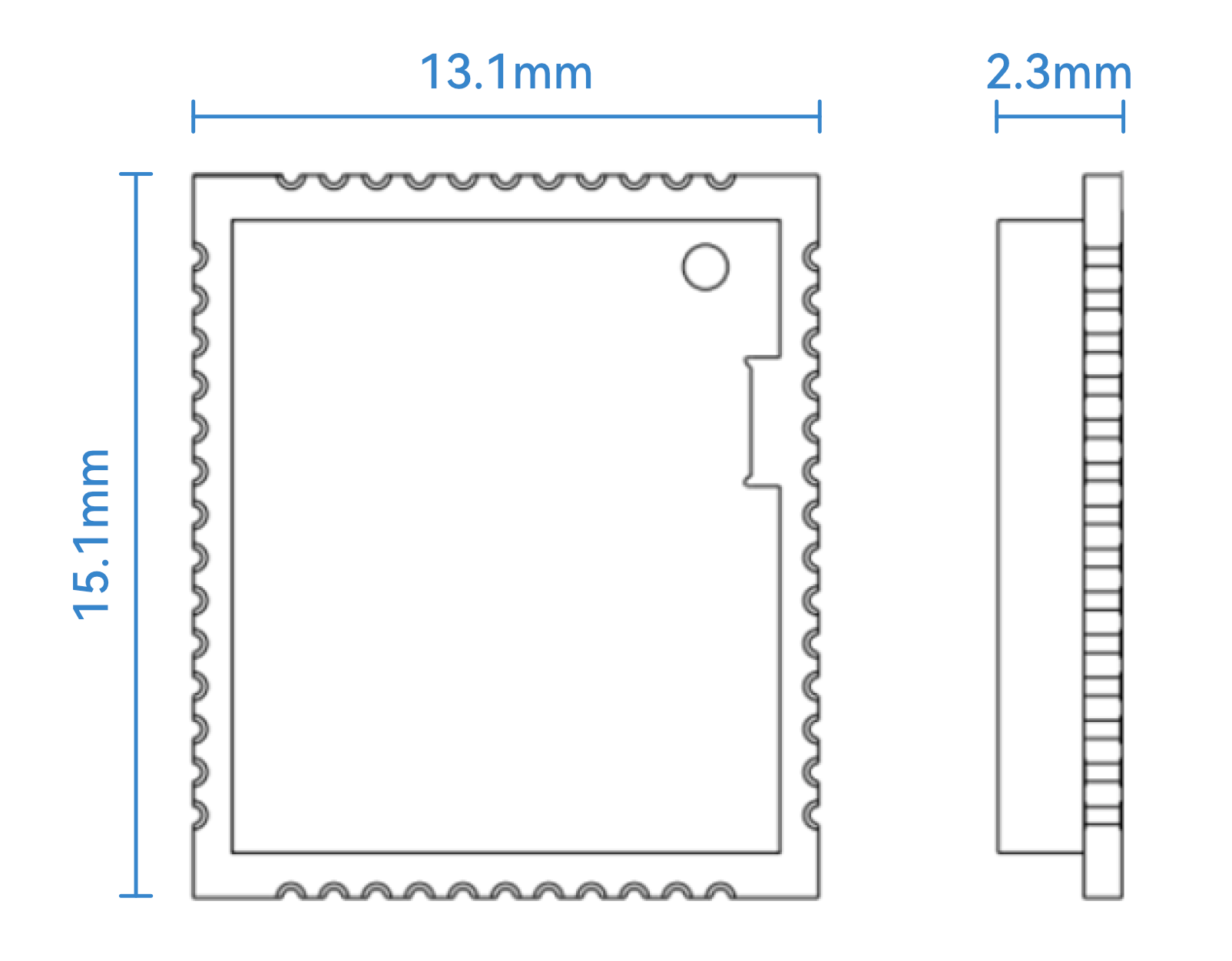

Dimenzija proizvoda
![屏幕截图 2025-12-30 141033]()
Dimenzija modula: 15,1*13,1*2,3 mm (D*Š*V; Tolerancija: ±0,3 mm_D/Š, ±0,2 mm_V)

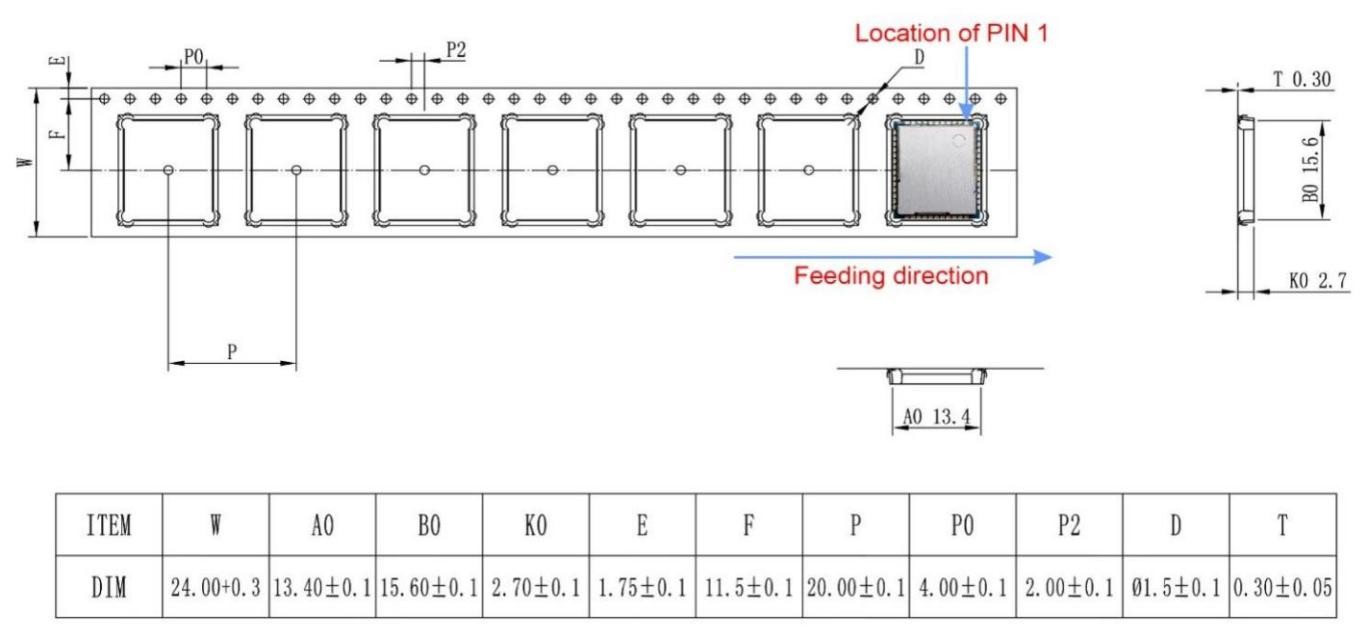

Dimenzije paketa
![图片1]()
![图片2]()

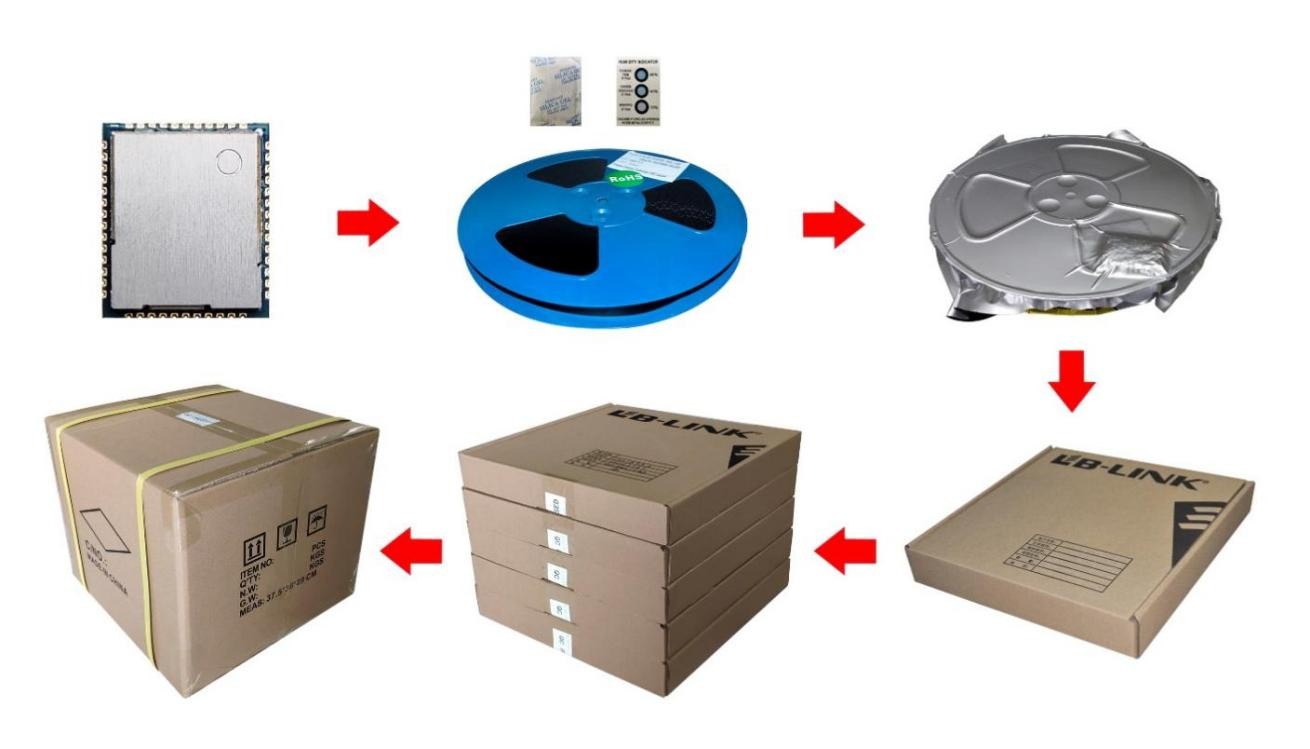

Specifikacija paketa:
1. 1000 modula po kolutu i 5000 modula po kutiji.
2. Veličina vanjske kutije: 37,5*36*29 cm.
3. Promjer plave ekološki prihvatljive gumene ploče je 13 inča, ukupne debljine 28 mm (sa širinom pojasa za nošenje od 24 mm).
4. Stavite 1 paket suhog sredstva (20 g) i 1 PC karticu za vlaženje u svaku antistatičku vakumsku vrećicu.
5. Svaki karton je pakiran sa 5 kutija..
