Εισαγωγή

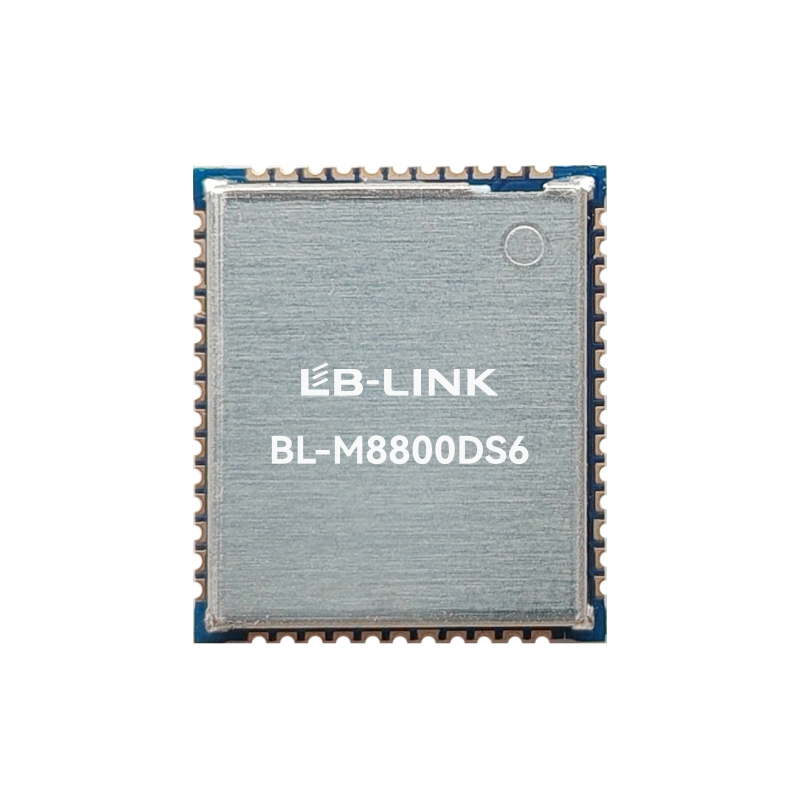

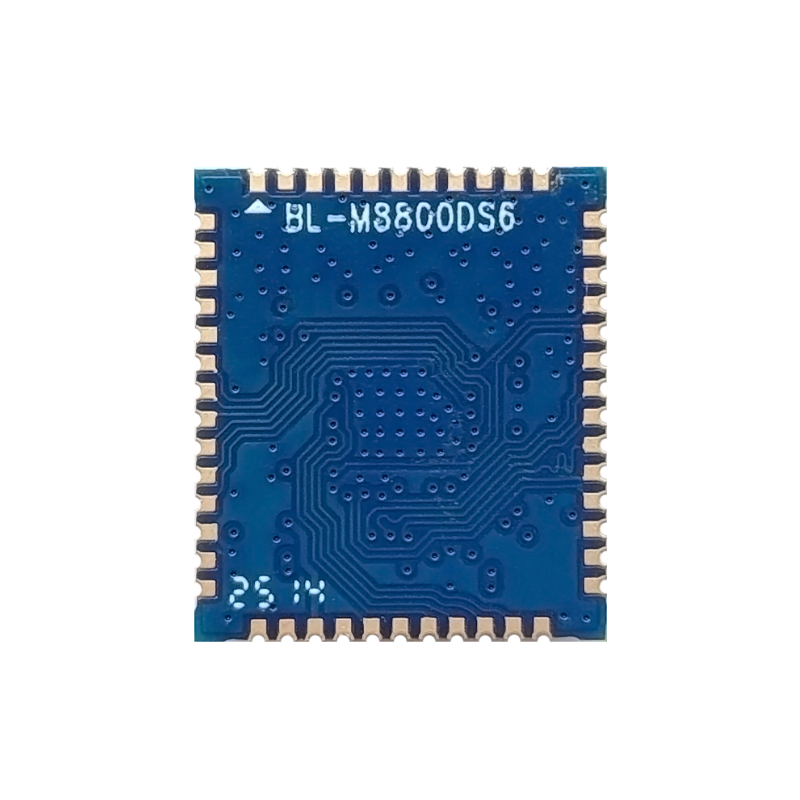

Το BL-M8800DS6 είναι μια πλήρως ενσωματωμένη μονάδα διπλής ζώνης WLAN + συμβατή με Bluetooth v5.4 Combo. Ενσωματώνει ένα υποσύστημα WLAN διπλής ζώνης 2T2R και ένα ασύρματο υποσύστημα μικρής εμβέλειας διπλής λειτουργίας που συμμορφώνεται με τις προδιαγραφές πυρήνα Bluetooth v5.4.
Αυτή η μονάδα είναι συμβατή με το πρότυπο IEEE 802.11 a/b/g/n/ac/ax και παρέχει μέγιστο ρυθμό PHY έως και 1201 Mbps. Υποστηρίζει λειτουργία διπλής λειτουργίας (Classic BR/EDR και Low Energy) και είναι συμβατό με τις προδιαγραφές Bluetooth v4.2 και v2.1+EDR. Η μονάδα παρέχει ασύρματη συνδεσιμότητα υψηλών προδιαγραφών, πλούσια σε χαρακτηριστικά, μαζί με αξιόπιστη, οικονομικά αποδοτική και υψηλή απόδοση σε μεγάλη απόσταση μετάδοσης.
Χαρακτηριστικά
Συχνότητες λειτουργίας: 2,4~2,4835GHz και 5,15~5,85GHz
Ο ασύρματος ρυθμός PHY μπορεί να φτάσει έως και 1201 Mbps με εύρος ζώνης καναλιού 20/40/80 MHz
Διεπαφές κεντρικού υπολογιστή: SDIO 3.0 ή USB 2.0 (Σημείωση: Οι δύο διεπαφές δεν μπορούν να χρησιμοποιηθούν ταυτόχρονα)
Ενσωματωμένη ασύρματη υποστήριξη μικρής εμβέλειας διπλής λειτουργίας: Classic BR/EDR και Low Energy (LE)
Τροφοδοτικό: Κύριο ρεύμα DC 3,3V, με τροφοδοτικό 3,3V / 1,8V IO

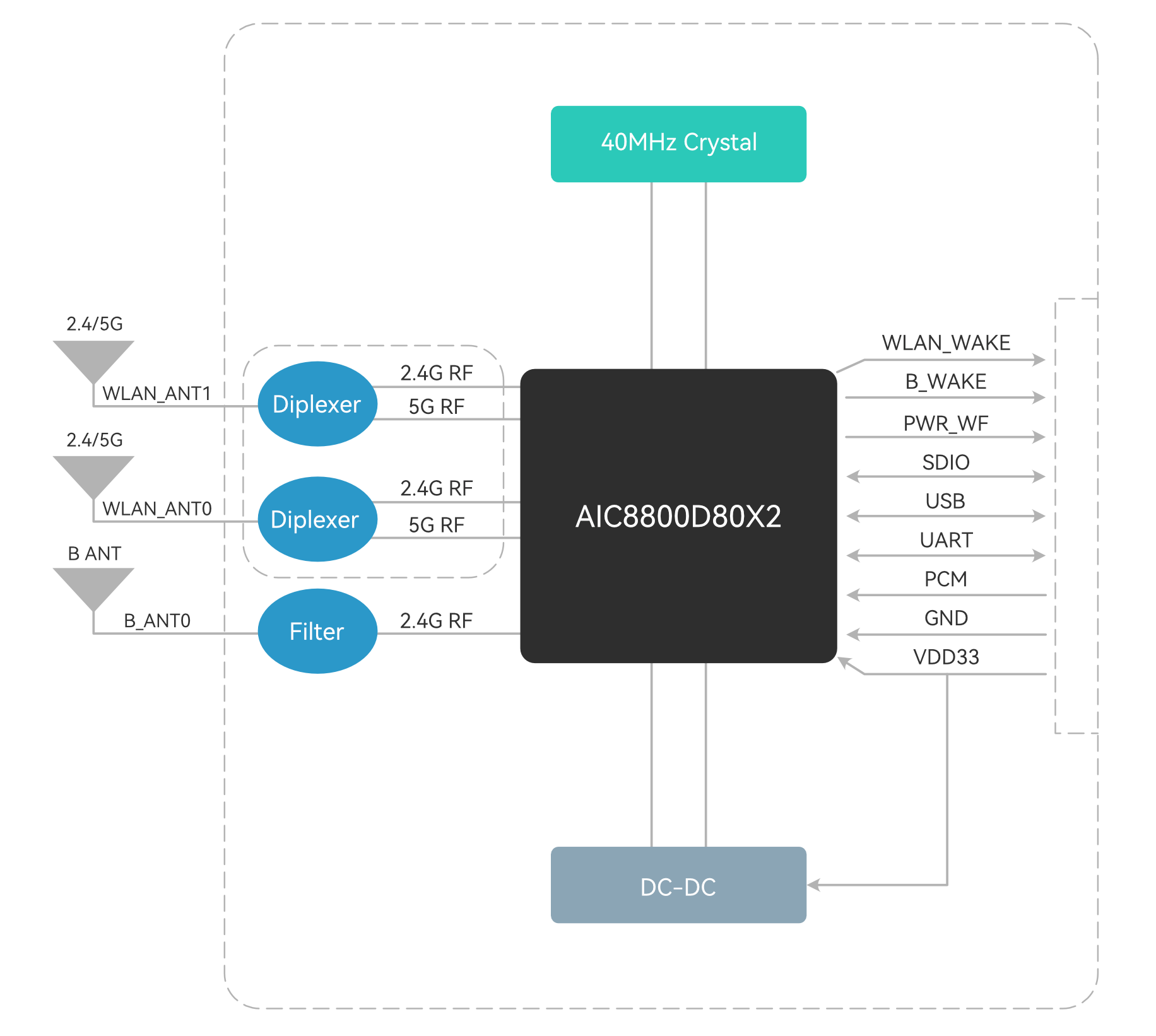

Μπλοκ διάγραμμα
Γενικές Προδιαγραφές
Όνομα ενότητας |
BL-M8800DS6 |
Chipset |
AIC8800D80X2 |
Πρότυπα WLAN |
IEEE802.11a/b/g/n/ac/ax |
Διεπαφή κεντρικού υπολογιστή |
SDIO για WLAN & UART για BR/EDR+LE ή USB για WLAN + BR/EDR+LE |
Κεραία |
Συνδέστε σε εξωτερικές κεραίες μέσω του μαξιλαριού μισής οπής |
Διάσταση |
15,1*13,1*2,30 mm (Μ*Π*Υ) |
Τροφοδοτικό |
VDD33=3,3V±0,2V@1200 mA (Μέγ.) VDDIO=3,3V / 1,8V |
Θερμοκρασία λειτουργίας |
-20℃ έως +70℃ |
Υγρασία λειτουργίας |
10% έως 95% RH (χωρίς συμπύκνωση) |

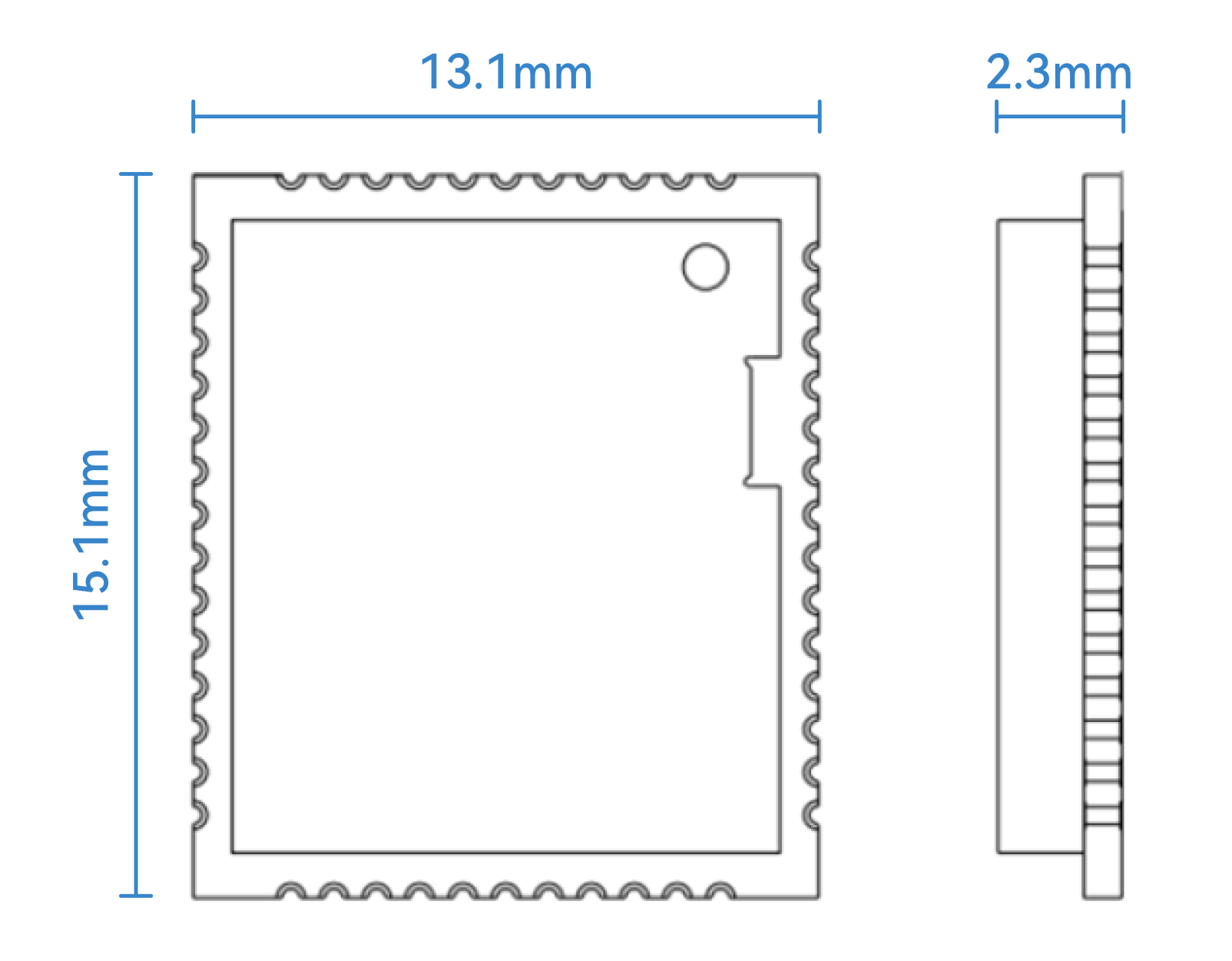

Διάσταση προϊόντος
Διάσταση μονάδας: 15,1*13,1*2,3 mm (Μ*Π*Υ; Ανοχή: ±0,3 mm_L/W, ±0,2 mm_Υ)

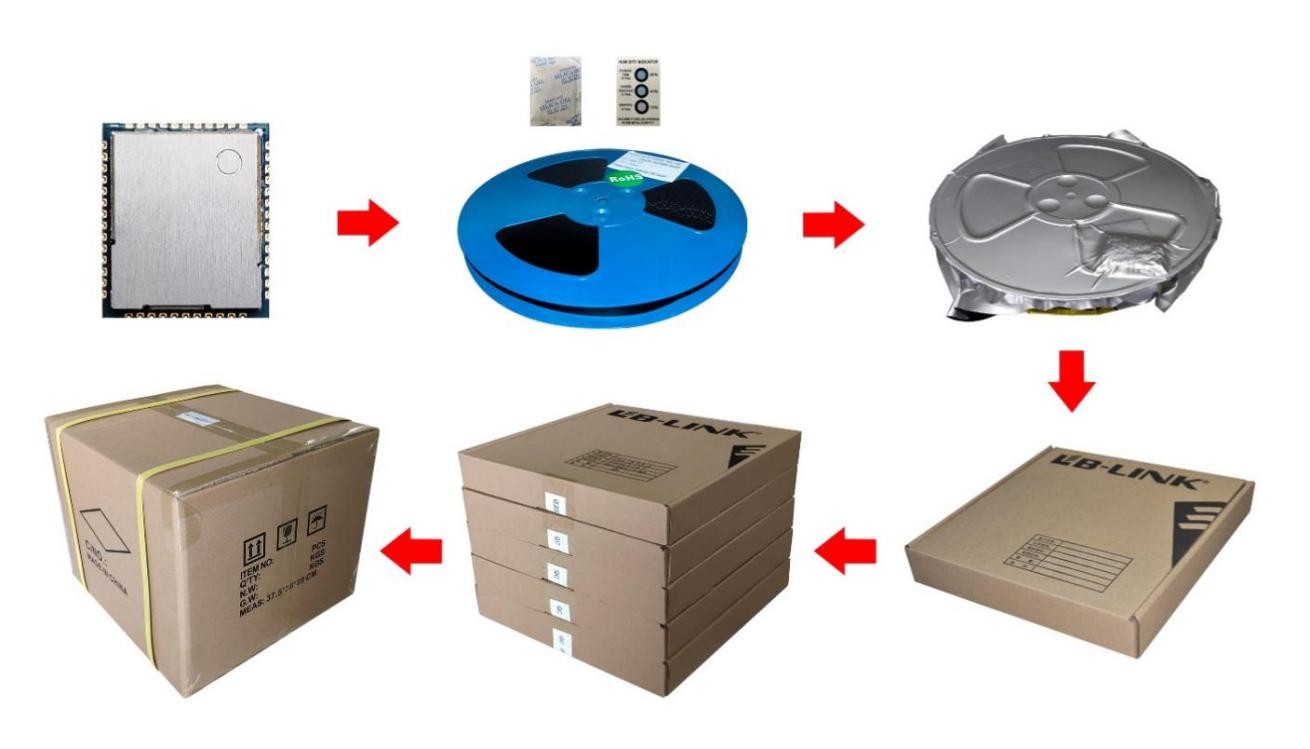

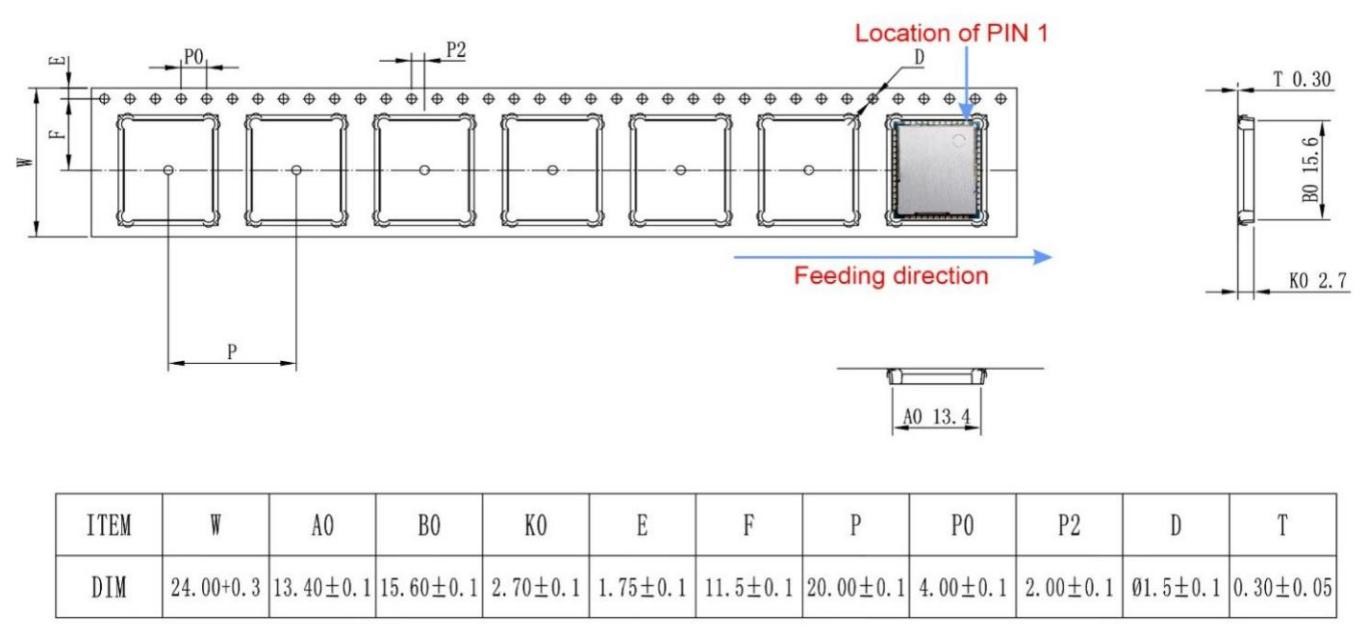

Διαστάσεις συσκευασίας
Προδιαγραφές συσκευασίας:
1. 1.000 μονάδες ανά ρολό και 5.000 μονάδες ανά κουτί.
2. Μέγεθος εξωτερικού κουτιού: 37,5*36*29cm.
3. Η διάμετρος της μπλε φιλικής προς το περιβάλλον λαστιχένιας πλάκας είναι 13 ίντσες, με συνολικό πάχος 28mm (με πλάτος ιμάντα μεταφοράς 24mm).
4. Βάλτε 1 συσκευασία ξηρού παράγοντα (20g) και 1 κάρτα υγρασίας Η/Υ σε κάθε αντιστατική σακούλα κενού.
5. Κάθε χαρτοκιβώτιο συσκευάζεται με 5 κουτιά..
