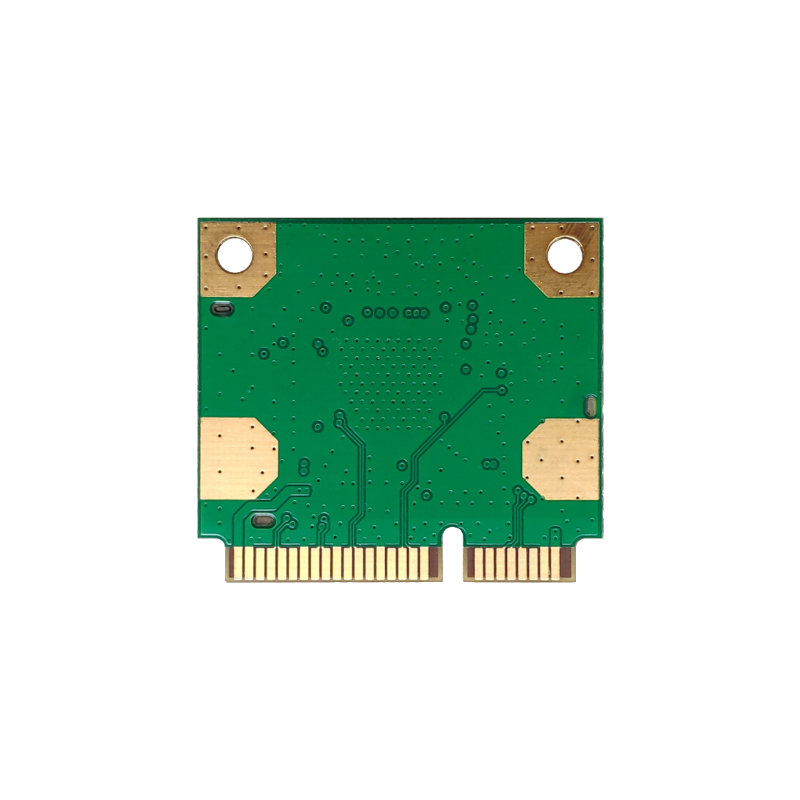

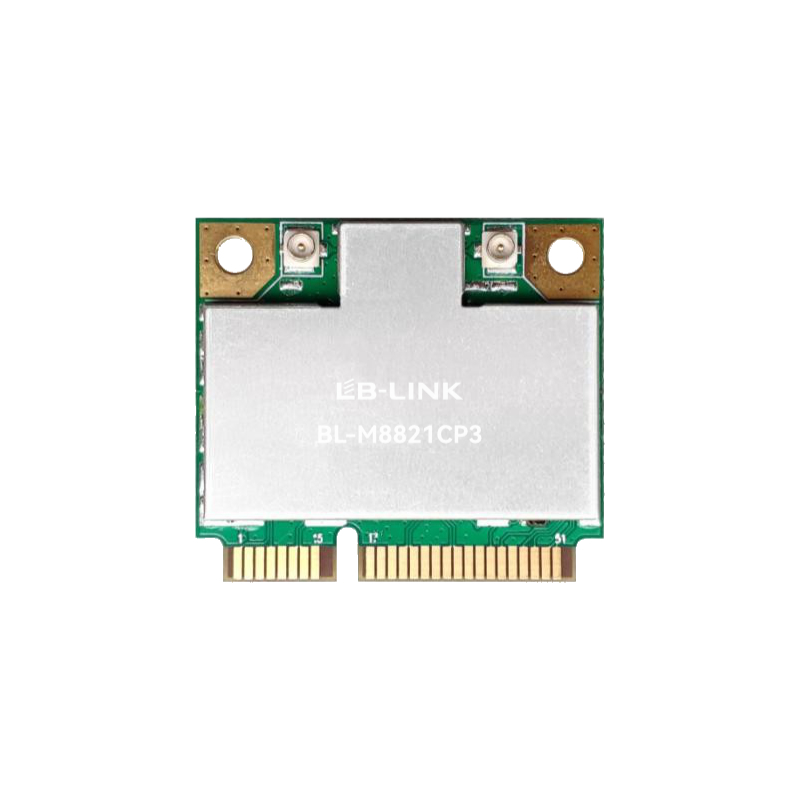

M8821CP3 1T1R 802.11a/b/g/n/ac واي فاي + B5.0 وحدة

مقدمة

BL-M8821CP3 عبارة عن بطاقة WLAN+B Combo PCI Express Mini مزدوجة النطاق ومتكاملة للغاية. فهو يجمع بين نظام فرعي WLAN ثنائي النطاق 1T1R مع وحدات تحكم واجهة PCI Express ونظام فرعي B v5.0 مع وحدة تحكم واجهة USB. تتوافق هذه البطاقة مع معيار IEEE 802.11a/b/g/n/ac وتوفر الحد الأقصى لمعدل PHY يصل إلى 433 ميجابت في الثانية، وهي تدعم الوضع المزدوج B مع التوافق مع الإصدار 5.0/v4.2/v2.1. توفر البطاقة حلاً كاملاً للأجهزة اللاسلكية وأجهزة B المدمجة عالية الأداء مثل أجهزة الكمبيوتر المحمولة وأجهزة الاستقبال وأجهزة التلفزيون الذكية وما إلى ذلك.

سمات

• ترددات التشغيل: 2.4 ~ 2.4835 جيجا هرتز أو 5.15 ~ 5.85 جيجا هرتز

• معايير IEEE: IEEE 802.11a/b/g/n/ac

• عامل الشكل: بطاقة PCI Express Half Mini مع فتحات جانبية سفلية

• يمكن أن يصل معدل PHY اللاسلكي إلى 433 ميجابت في الثانية

• قم بالاتصال بالهوائي الخارجي من خلال موصلات IPEX

• مصدر الطاقة: DC3.3V ± 0.2V مصدر الطاقة

مخطط الكتلة

المواصفات العامة

اسم البطاقة	BL-M8821CP3
شرائح	RTL8821CE-VC-CG
معايير الشبكات المحلية اللاسلكية	IEEE802.11a/ب/ز/ن/التيار المتناوب
ب المواصفات	ب المواصفات الأساسية v5.0/4.2/2.1
واجهة المضيف	PCI Express 1.1 لشبكة WLAN وUSB2.0 FS لـ B
هوائي	قم بالاتصال بالهوائيات الخارجية من خلال موصل IPEX
البعد	بطاقة PCI Express نصف صغيرة: 29.9*26.6*3.1 ملم (الطول*العرض*الارتفاع)
مزود الطاقة	تيار مستمر 3.3 فولت ± 0.2 فولت @ 1000 مللي أمبير (الحد الأقصى)
درجة حرارة التشغيل	-20 درجة مئوية إلى +70 درجة مئوية
رطوبة التشغيل	10% إلى 95% رطوبة نسبية (بدون تكاثف)

البعد المنتج

أبعاد البطاقة: 29.9*26.6*3.1 ملم (الطول*العرض*الارتفاع؛ التسامح: ±0.3mm_L/W، ±0.2mm_H)

أبعاد الموصل IPEX / MHF-1: 3.0*2.6*1.2 ملم (الطول*العرض*الارتفاع، القطر 2.0 ملم)

أبعاد الحزمة

مواصفات الحزمة:

1. 45 بطاقة لكل لوحة نفطة و 900 بطاقة لكل صندوق.

2. يتم ربط البثرة بغشاء سلكي ووضعها في كيس مفرغ مضاد للكهرباء الساكنة.

3. ضع كيسًا واحدًا من الخرز الجاف (20 جم) وبطاقة رطوبة واحدة في كل كيس مفرغ مضاد للكهرباء الساكنة.

4. حجم الصندوق الخارجي 35.2*21.5*15.5 سنتيمتر.
