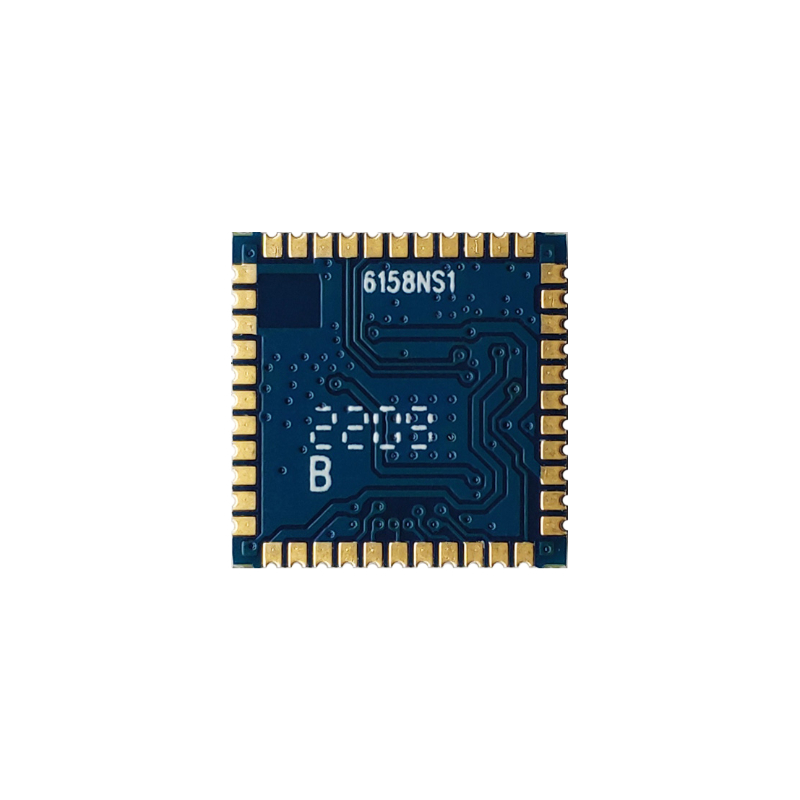

BL-M6158NS1-M
LB-Link
V5.0
1t1r
Rozhraní SDIO
Zavedení
Modul BL-M6158NS1-M podporuje IEEE 802.11 B/G/N Single Spatial Stream a B5.0, který je navržen se stavem technik a technologie procesních technologií k dosažení nízké spotřeby energie a vysokou výkonnou výkonnost pro řešení požadavku mobilních a ručních zařízení. Funkce BL-M6158NS1-M WLAN s nízkým výkonem využívá inovativní návrhové techniky a optimalizovanou architekturu, která nejlépe využívá technologii pokročilého procesu ke snížení aktivní a nečinné energie a k dosažení extrémní nízké spotřeby energie ve stavu spánku k prodloužení výdrže baterie. Funkce TX maximalizuje výkon propustnosti a dosahuje nejlepšího využití vyrovnávací paměti.
Funkce
Provozní frekvence: 2,4 ~ 2,4835 GHz
Hostitelské rozhraní je sdio
Standardy IEEE: IEEE 802.11b/g/n
Bezdrátová datová rychlost může dosáhnout až 150 Mb / s
Připojte se k externí anténě přes podložky na polovinu otvorů
Napájecí zdroj: 3,3 V ± 0,2 V Hlavní napájecí zdroj
Blokovací diagram
Obecné specifikace
Název modulu | BL-M6158NS1-M, WiFi+B modul |
Čipová sada | SV6158M |
Standardy WiFi | IEEE802.11b/g/n, 1t1r, 2,4g, 150 Mb/s (max) |
Rozhraní hostitele | SDIO2.0 |
Anténa | Připojte se k externí anténě přes podložky na polovinu otvorů |
Dimenze | SMD 44PINS, 12,0*12,0*1,5 mm (L*W*H) |
Napájení | DC 3,3 V ± 0,2 V @350 Ma (max) |
Provozní teplota | -20 ℃ do +70 ℃ |
Vlhkost operace | 10% až 95% RH (nekondenzace) |
Teplota skladování | -40 ℃ až +85 ℃ |
Vlhkost skladování | 10% až 95% RH (nekondenzace) |
Dimenze produktu
Dimenze modulu: 12,0*12,0*1,50 mm (l*w*h; tolerance: ± 0,3 mm_l/w, ± 0,2 mm_h)
Rozměry balíčku
Specifikace balíčku:
1. 2 000 modulů na rolku a 10 000 modulů na krabici.
2. Velikost vnějšího boxu: 37,5*36*29 cm.
3. průměr gumové desky s modrou látkou je 13 palců, s celkovou tloušťkou 28 mm (se šířkou 24 mm přenášející pás).
4. Vložte 1 balíček suchého činidla (20 g) a vlhkosti do každé antistatické vakuové vaky.
5. Každá karton je zabalen s 5 krabicemi.
