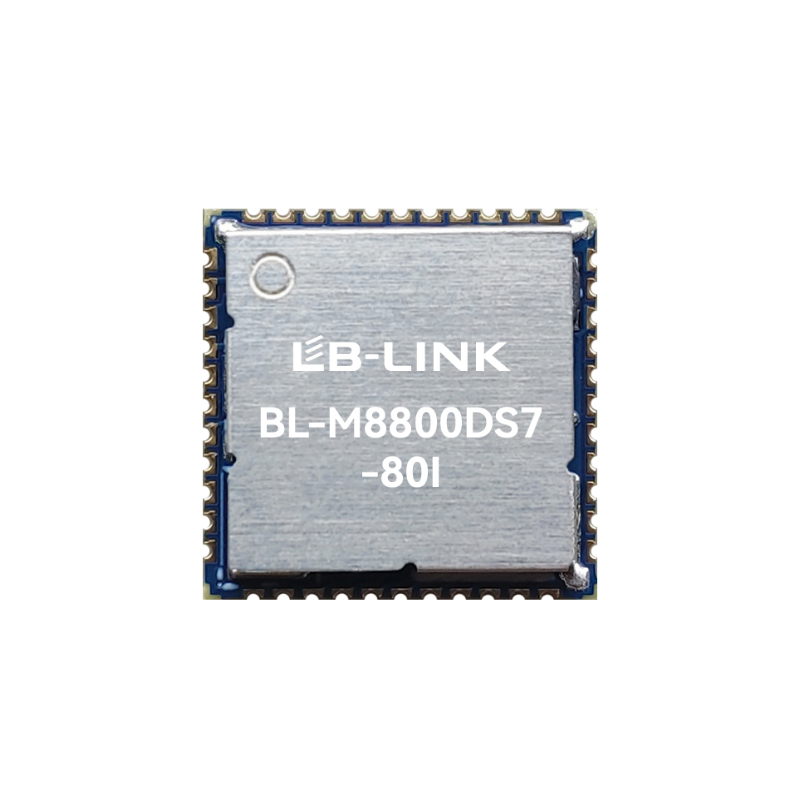

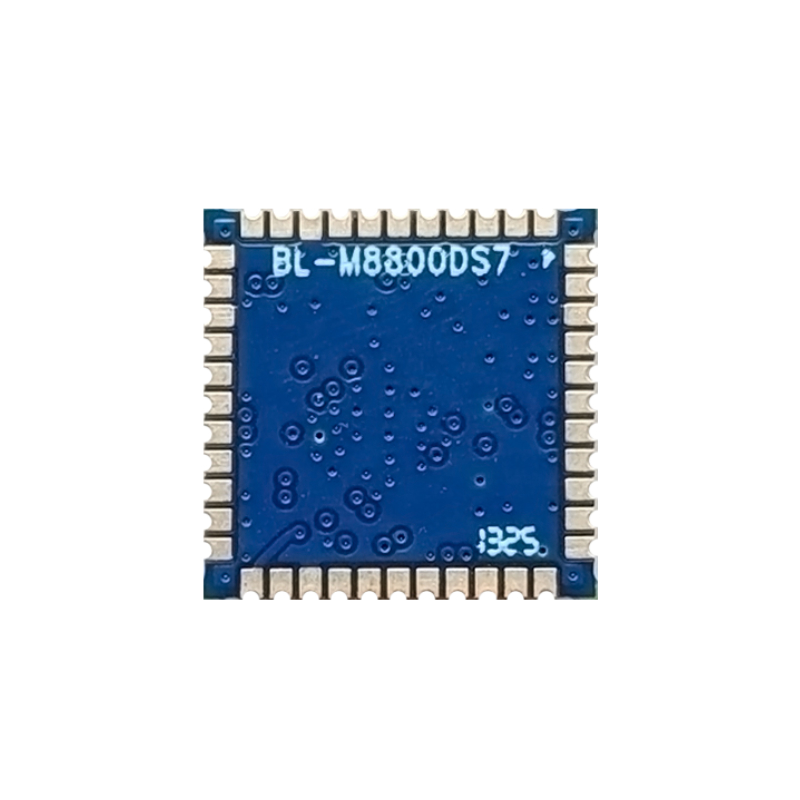

Μονάδα M8800DS7-80I 1T1R 802.11a/b/g/n/ac/ax WiFi+B5.4

Εισαγωγή

Το BL-M8800DS7-80 είναι μια πλήρως ενσωματωμένη μονάδα διπλής ζώνης WLAN + συμβατή με Bluetooth v5.4 Combo. Ενσωματώνει ένα υποσύστημα WLAN διπλής ζώνης 1T1R και ένα ασύρματο υποσύστημα συμβατό με Bluetooth v5.4. Αυτή η μονάδα συμμορφώνεται με το πρότυπο IEEE 802.11 a/b/g/n/ac/ax και παρέχει μέγιστο ρυθμό PHY έως και 600 Mbps. Υποστηρίζει διπλές λειτουργίες συμβατές με Bluetooth, συμβατές με τις προδιαγραφές v5.4, v4.2 και v2.1, παρέχοντας ασύρματη συνδεσιμότητα υψηλών προδιαγραφών με πλούσια χαρακτηριστικά, καθώς και αξιόπιστη, οικονομικά αποδοτική και υψηλή απόδοση σε εκτεταμένη απόσταση μετάδοσης.

Χαρακτηριστικά

• Συχνότητες λειτουργίας: 2,4~2,4835GHz ή 5,15~5,85GHz

• Ρυθμός ασύρματου PHY έως 600 Mbps με εύρος ζώνης 20/40/80 MHz

• Διεπαφές κεντρικού υπολογιστή: SDIO 3.0 ή USB2.0 (Δύο διεπαφές δεν μπορούν να χρησιμοποιηθούν ταυτόχρονα)

• Υποστηρίξτε ταυτόχρονα λειτουργίες STA, AP, WLAN Direct

• Υποστήριξη συμβατή με Bluetooth Classic / συμβατή με Bluetooth διπλή λειτουργία χαμηλής ενέργειας

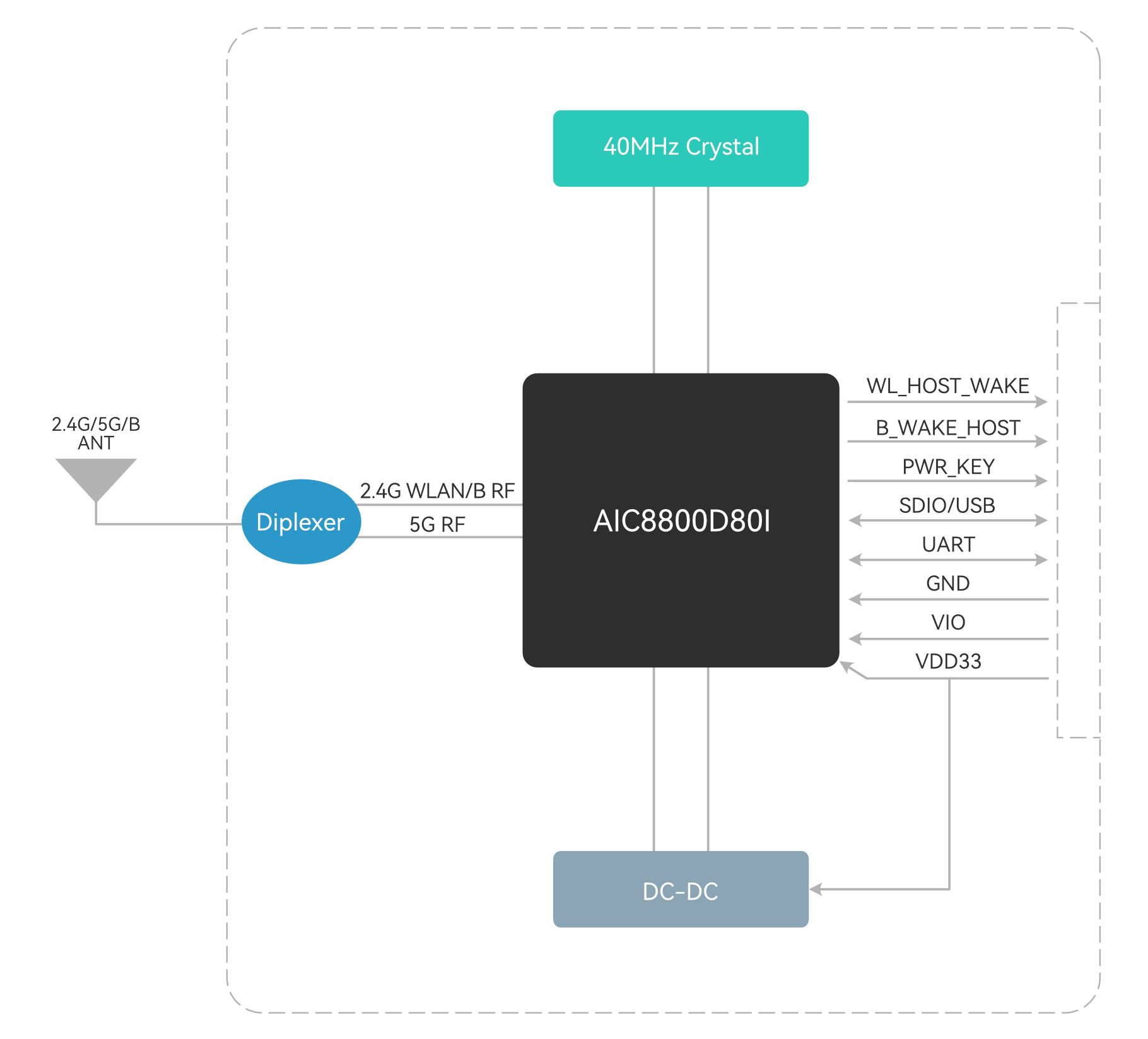

 Μπλοκ διάγραμμα

 Γενικές Προδιαγραφές

Όνομα ενότητας	BL-M8800DS7-80
Chipset	AIC8800D80
Πρότυπα WLAN	IEEE802.11a/b/g/n/ac/ax
Προδιαγραφή BT	Προδιαγραφές πυρήνα Bluetooth v5.4/4.2/2.1
Διεπαφή κεντρικού υπολογιστή	SDIO για WLAN & UART για Bluetooth ή USB για WLAN + Bluetooth
Κεραία	Συνδέστε στην εξωτερική κεραία μέσω του μαξιλαριού μισής οπής
Διάσταση	12,0*12,0*1,8 mm (Μ*Π*Υ)
Τροφοδοτικό	Κύριο τροφοδοτικό 3,3V±0,2V @600mA (Μέγ.) Τροφοδοτικό 3,3V±0,2V ή 1,8V±0,1VI/O
Θερμοκρασία λειτουργίας	-20℃ έως +70℃
Υγρασία λειτουργίας	10% έως 95% RH (χωρίς συμπύκνωση)

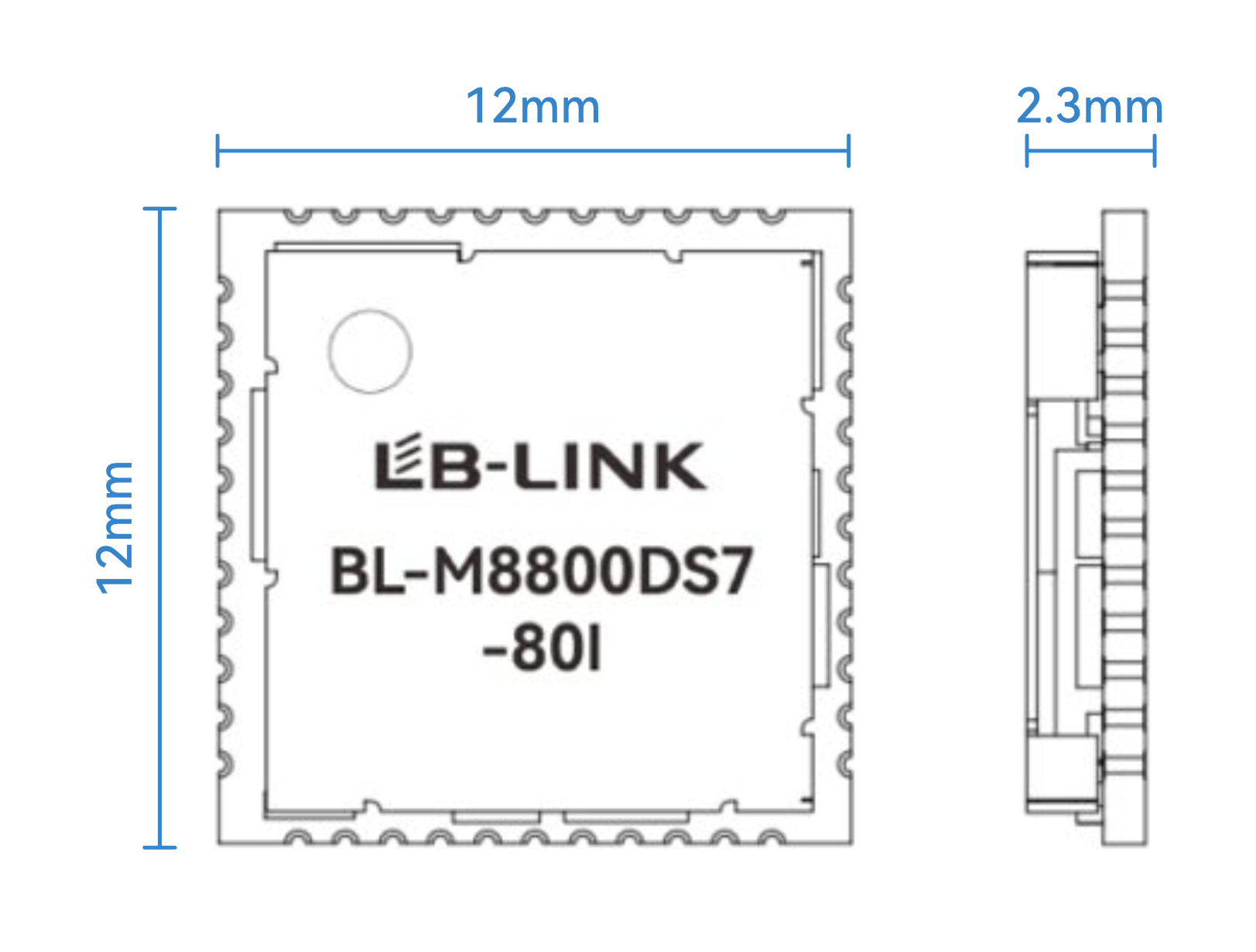

Διάσταση προϊόντος

Διάσταση μονάδας: 12,0*12,0*1,8mm (Μ*Π*Υ; Ανοχή: ±0,3mm_L/W, ±0,2mm_Υ)

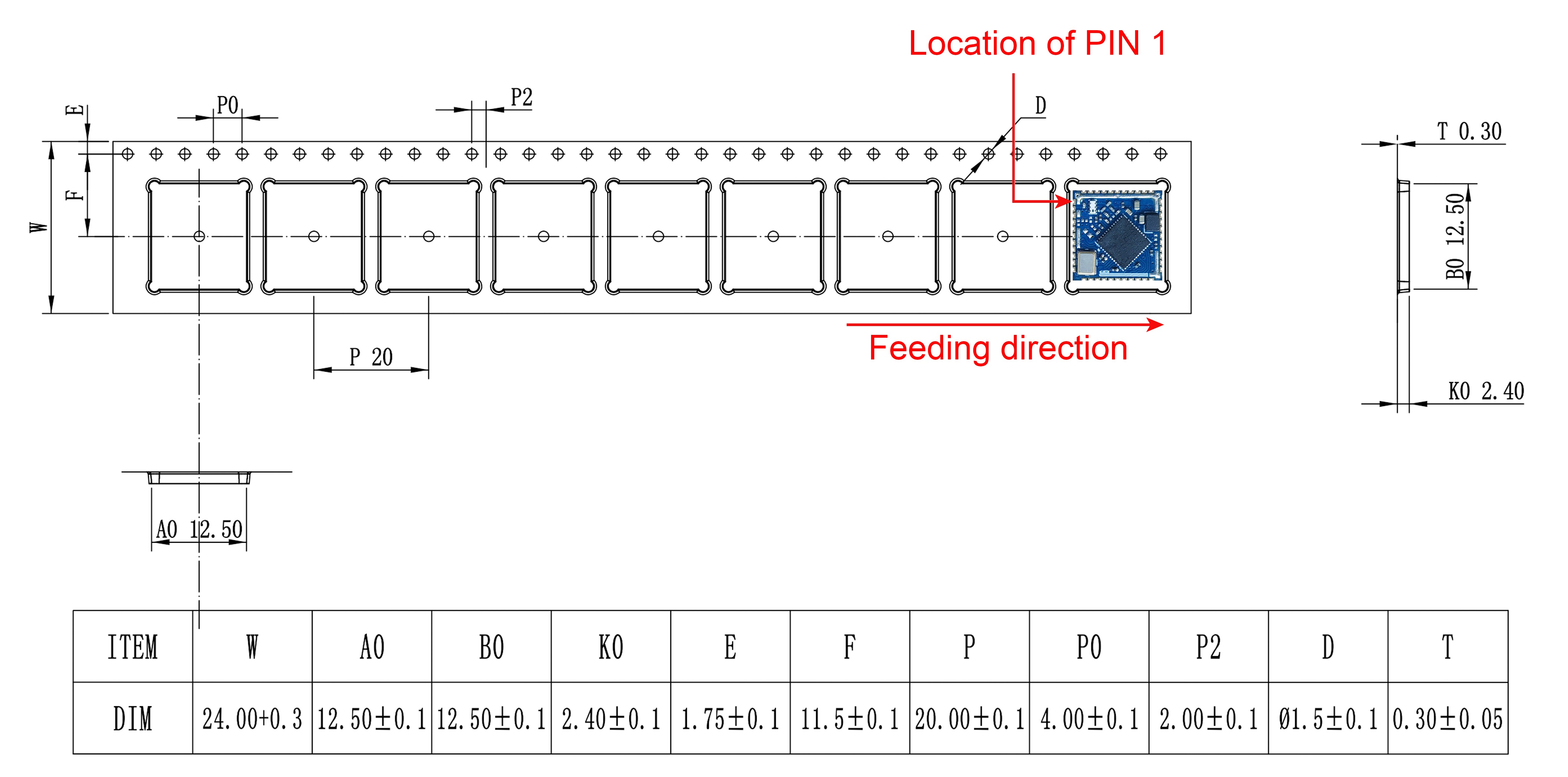

Διαστάσεις συσκευασίας

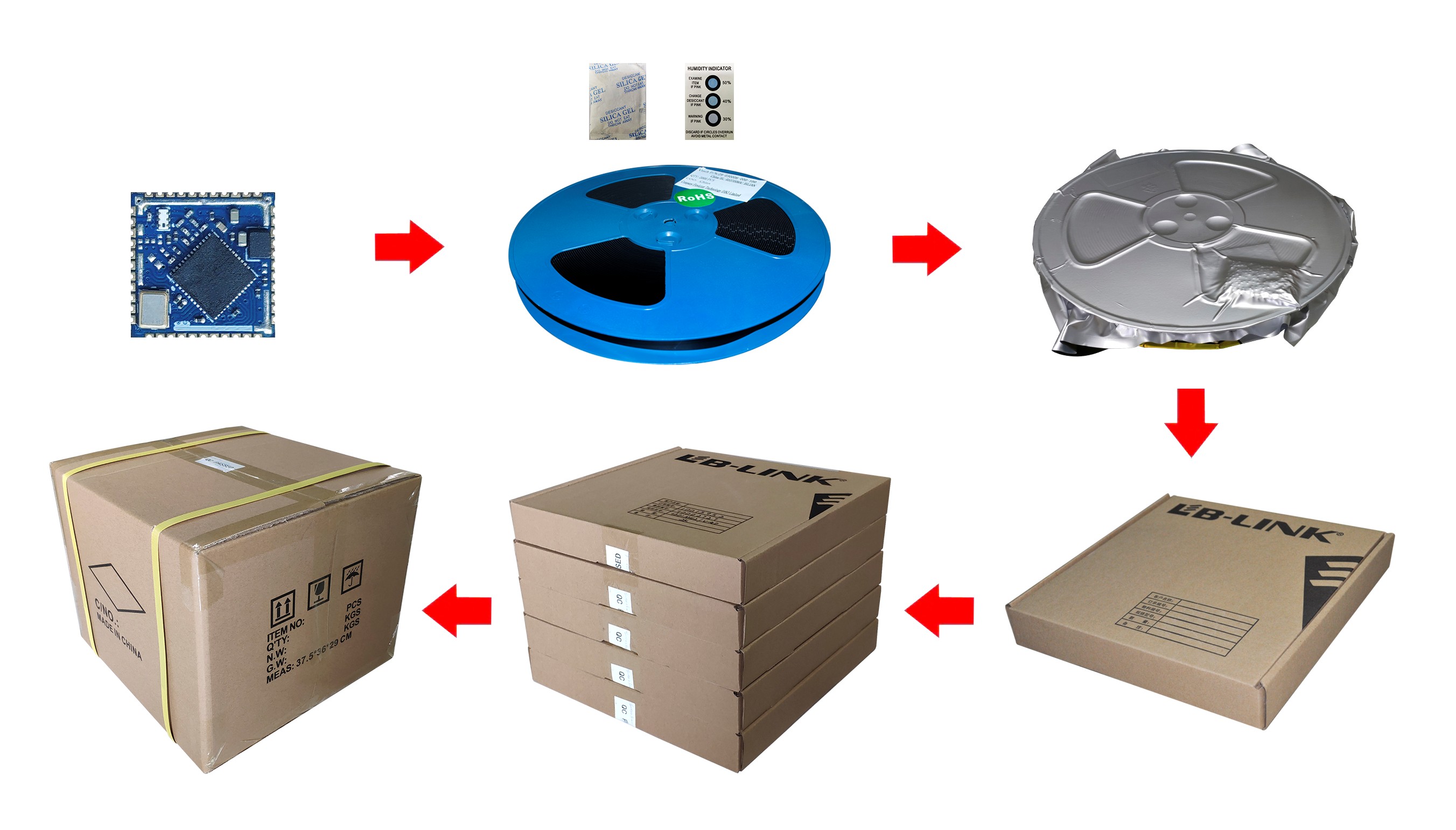

Προδιαγραφές συσκευασίας:

1. 1.000 μονάδες ανά ρολό και 5.000 μονάδες ανά κουτί.

2. Μέγεθος εξωτερικού κουτιού: 37,5*36*29cm.

3. Η διάμετρος της μπλε φιλικής προς το περιβάλλον λαστιχένιας πλάκας είναι 13 ίντσες, με συνολικό πάχος 28mm (με πλάτος ιμάντα μεταφοράς 24mm).

4. Βάλτε 1 συσκευασία ξηρού παράγοντα (20g) και 1 κάρτα υγρασίας σε κάθε αντιστατική σακούλα κενού.

5. Κάθε χαρτοκιβώτιο συσκευάζεται με 5 κουτιά.
