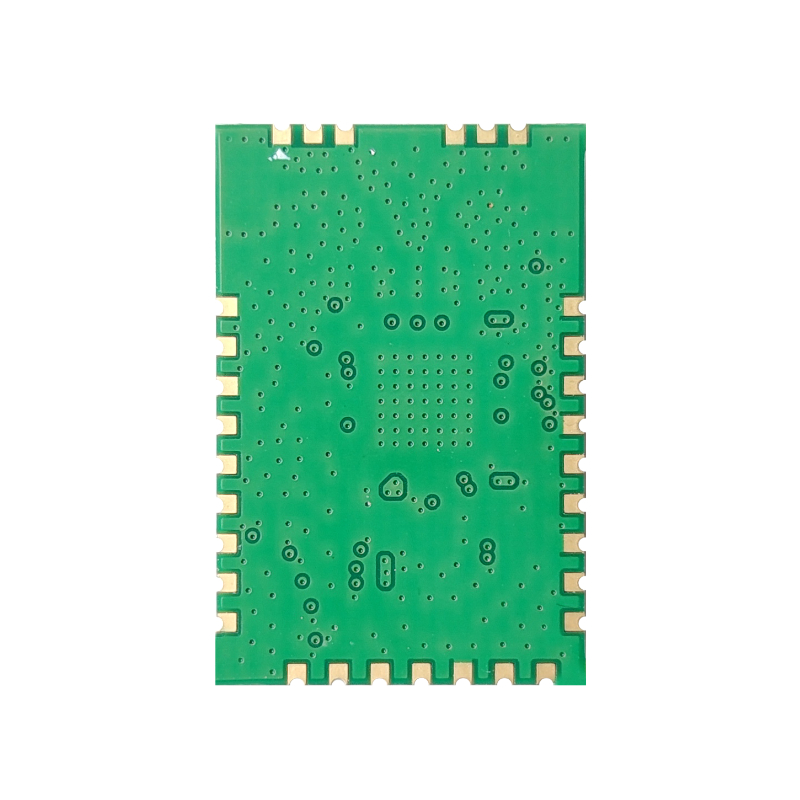

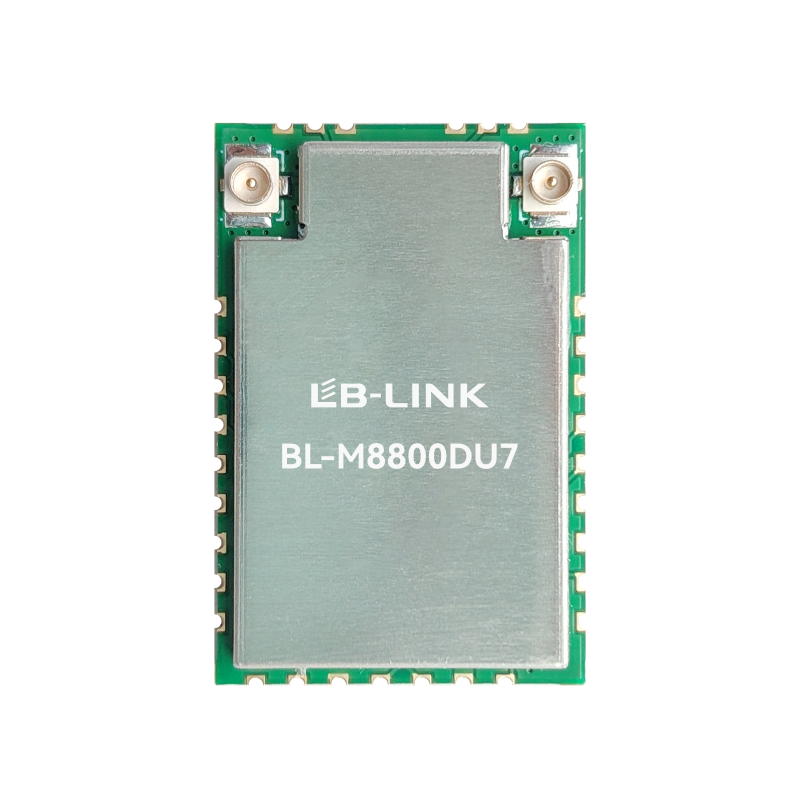

Μονάδα M8800DU7 2T2R 802.11a/b/g/n/ac/ax WiFi+B5.4

Εισαγωγή

Το BL-M8800DU7 είναι μια πλήρως ενσωματωμένη μονάδα διπλής ζώνης WLAN + συμβατή με Bluetooth v5.4 Combo. Ενσωματώνει ένα υποσύστημα WLAN διπλής ζώνης 2T2R και ένα ασύρματο υποσύστημα συμβατό με Bluetooth v5.4. Αυτή η μονάδα συμμορφώνεται με το πρότυπο IEEE 802.11 a/b/g/n/ac/ax και παρέχει μέγιστο ρυθμό PHY έως και 1201 Mbps. Υποστηρίζει διπλές λειτουργίες Classic / Low Energy (BLE) συμβατές με Bluetooth, συμβατές με τις προδιαγραφές v5.4, v4.2 και v2.1, παρέχοντας ασύρματη συνδεσιμότητα υψηλών προδιαγραφών με πλούσια χαρακτηριστικά, καθώς και αξιόπιστη, οικονομική και σταθερή απόδοση απόδοσης σε εκτεταμένη απόσταση μετάδοσης.

Χαρακτηριστικά

• Συχνότητες λειτουργίας: 2,4~2,4835GHz ή 5,15~5,85GHz

• Ρυθμός ασύρματου PHY έως 1201 Mbps με εύρος ζώνης 20/40/80 MHz

• Διεπαφή κεντρικού υπολογιστή: Συμμορφώνεται με ελεγκτή USB2.0 για WLAN και συμβατό με Bluetooth

• Υποστήριξη συμβατή με Bluetooth Classic / συμβατή με Bluetooth διπλή λειτουργία χαμηλής ενέργειας

• Μονό τροφοδοτικό VDD3.3V±0.2V

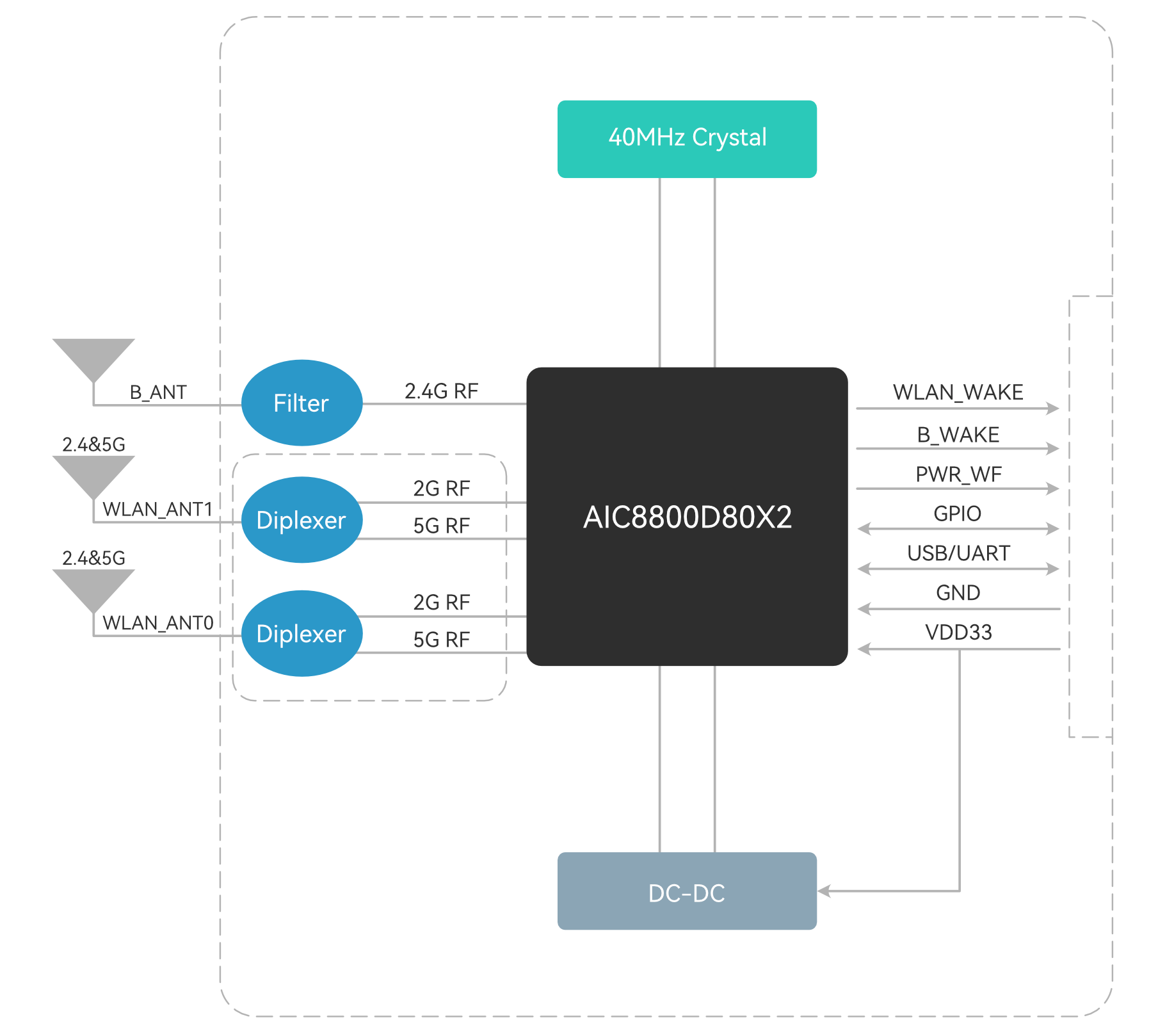

Μπλοκ διάγραμμα

Γενικές Προδιαγραφές

Όνομα ενότητας	BL-M8800DU7
Chipset	AIC8800D80X2
Πρότυπο WLAN	IEEE 802.11 a/b/g/n/ac/ax
Προδιαγραφή BT	Προδιαγραφές πυρήνα Bluetooth v5.4/v4.2/v2.1
Διεπαφή κεντρικού υπολογιστή	Συμμορφώνεται με ελεγκτή USB2.0 για WLAN και BT
Κεραία	Υποδοχή IPEX για εξωτερική κεραία WLAN. PAD μισής οπής για εξωτερική κεραία BT
Διάσταση	27,0*17,8*2,4 mm (Μ*Π*Υ)
Τροφοδοτικό	DC 3,3V±0,2V @ 1400 mA ( Μέγ.)
Θερμοκρασία λειτουργίας	-20℃ έως +70℃
Υγρασία λειτουργίας	10% έως 95% RH (χωρίς συμπύκνωση)

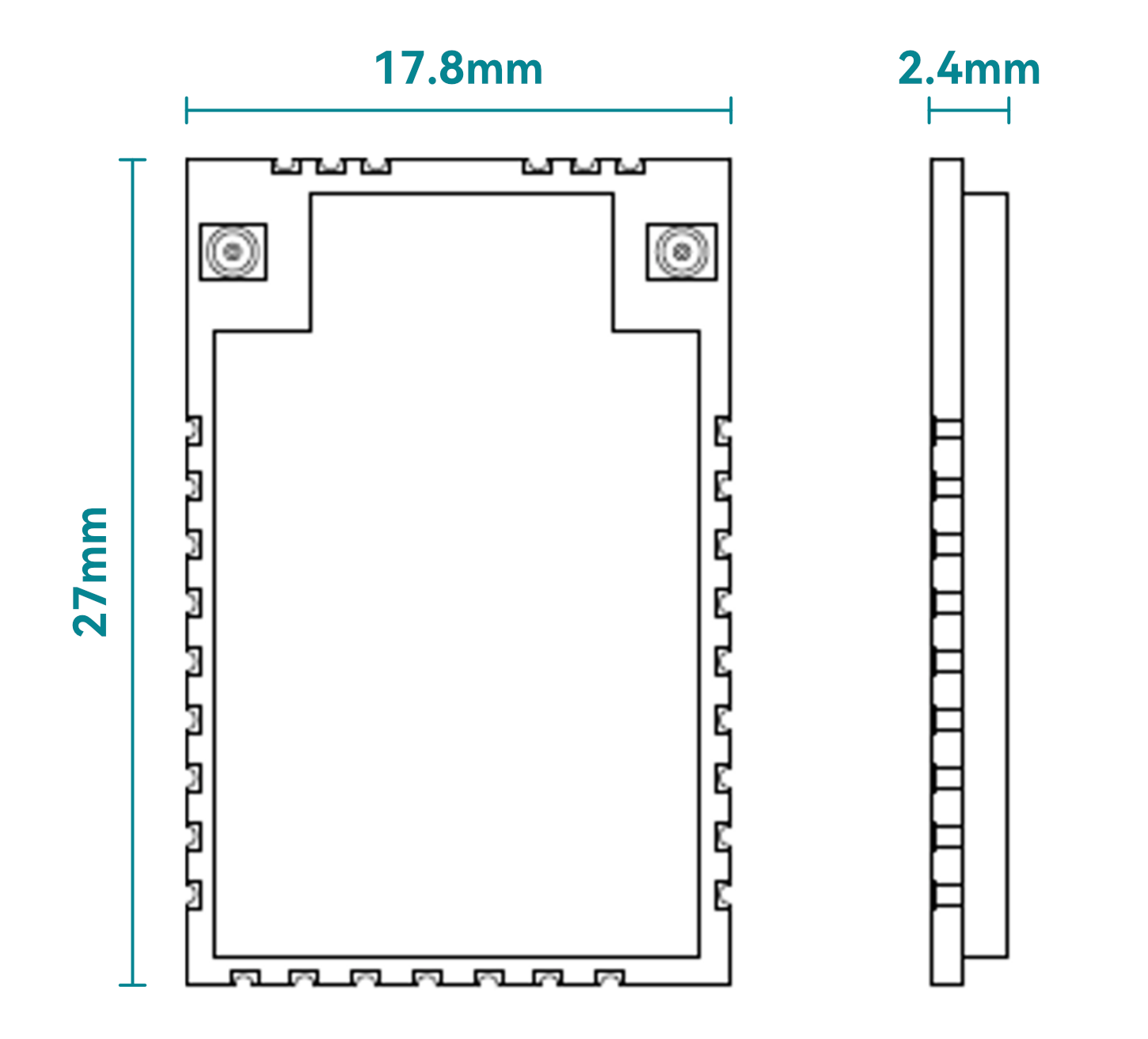

Διάσταση προϊόντος

Διάσταση μονάδας: 27,0*17,8*2,4mm (Μ*Π*Υ; Ανοχή: ±0,3mm_L/W, ±0,2mm_Υ)

Διάσταση υποδοχής IPEX / MHF-1: 2,6*3,0*1,2 mm (Μ*Π*Υ, Ø2,0 mm)

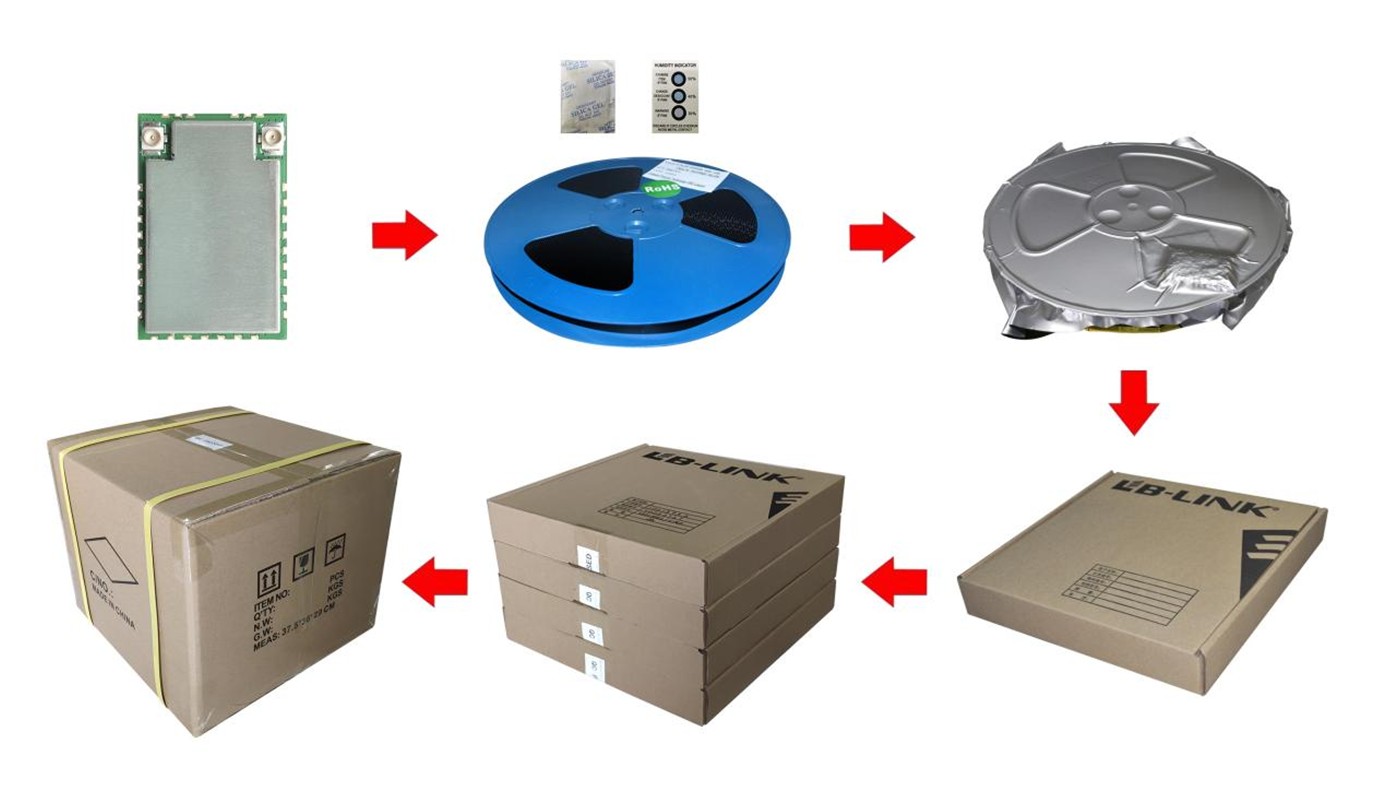

Διαστάσεις συσκευασίας

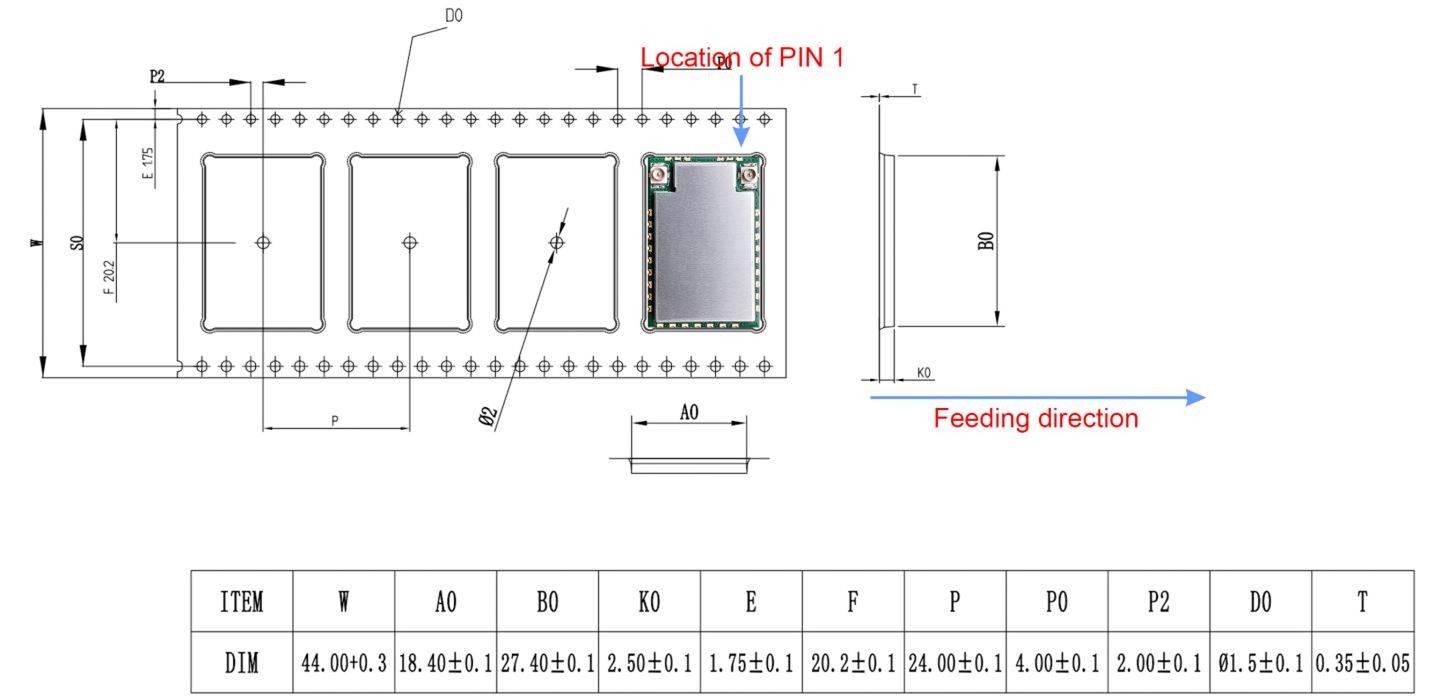

Προδιαγραφές πακέτου:

1. 1000 μονάδες ανά ρολό και 4.000 μονάδες ανά κουτί.

2. Μέγεθος εξωτερικού κουτιού: 37,5*36*29cm.

3. Η διάμετρος της μπλε φιλικής προς το περιβάλλον λαστιχένιας πλάκας είναι 13 ίντσες, με συνολικό πάχος 48mm (με πλάτος ιμάντα μεταφοράς 44mm).

4. Βάλτε 1 συσκευασία ξηρού παράγοντα (20g) και 1 κάρτα υγρασίας σε κάθε αντιστατική σακούλα κενού.

5. Κάθε χαρτοκιβώτιο συσκευάζεται με 4 κουτιά.
