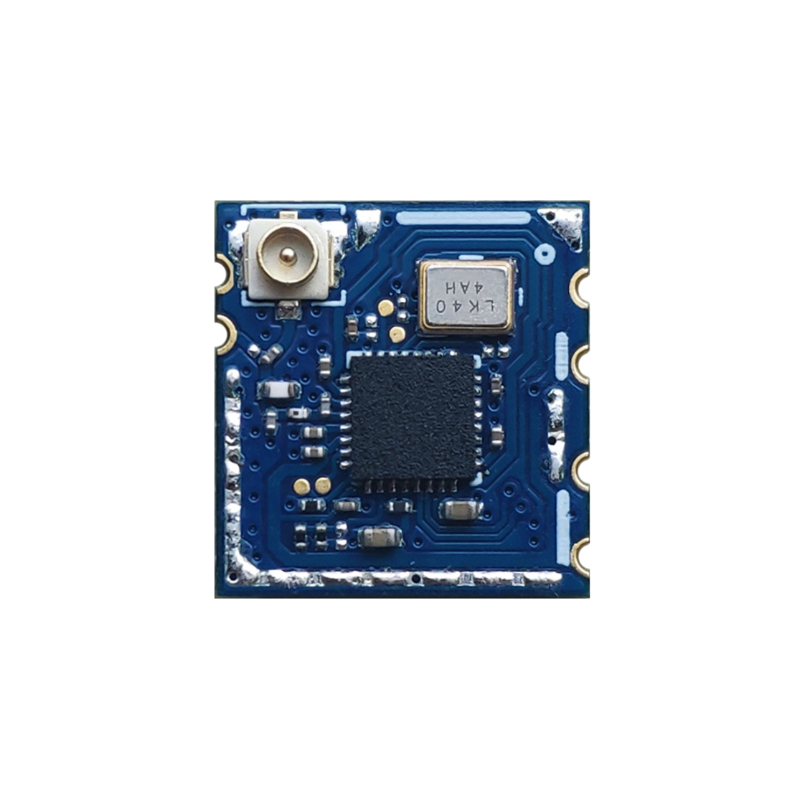

Módulo WiFi M6115XU1 1T1R 802.11b/g/n/ax

Aumente la conectividad de su PC con nuestros módulos WiFi USB de alto rendimiento

Introducción

BL-M6115XU1 es un módulo WLAN de banda única altamente integrado basado en SV6115, que se combina con WLAN 2.4G 1T1R, MCU y RAM, interfaz USB en un solo chip. El módulo es compatible con IEEE802.11b/g/n/ax, y ofrece conectividad inalámbrica rica en funciones con altos estándares, brindando un rendimiento confiable, rentable y alto desde una distancia extendida.

Características

Frecuencias de funcionamiento: 2,4 ~ 2,4835 GHz

Compatible con IEEE 802.11b/g/n/ax

Admite ancho de banda 802.11ax 20/40 MHz con MCS9, velocidad PHY máxima de hasta 229 Mbps

La interfaz del host es USB2.0

Conexión a antena externa a través del conector IPEX

Fuente de alimentación única de 3,3 V ± 0,2 V

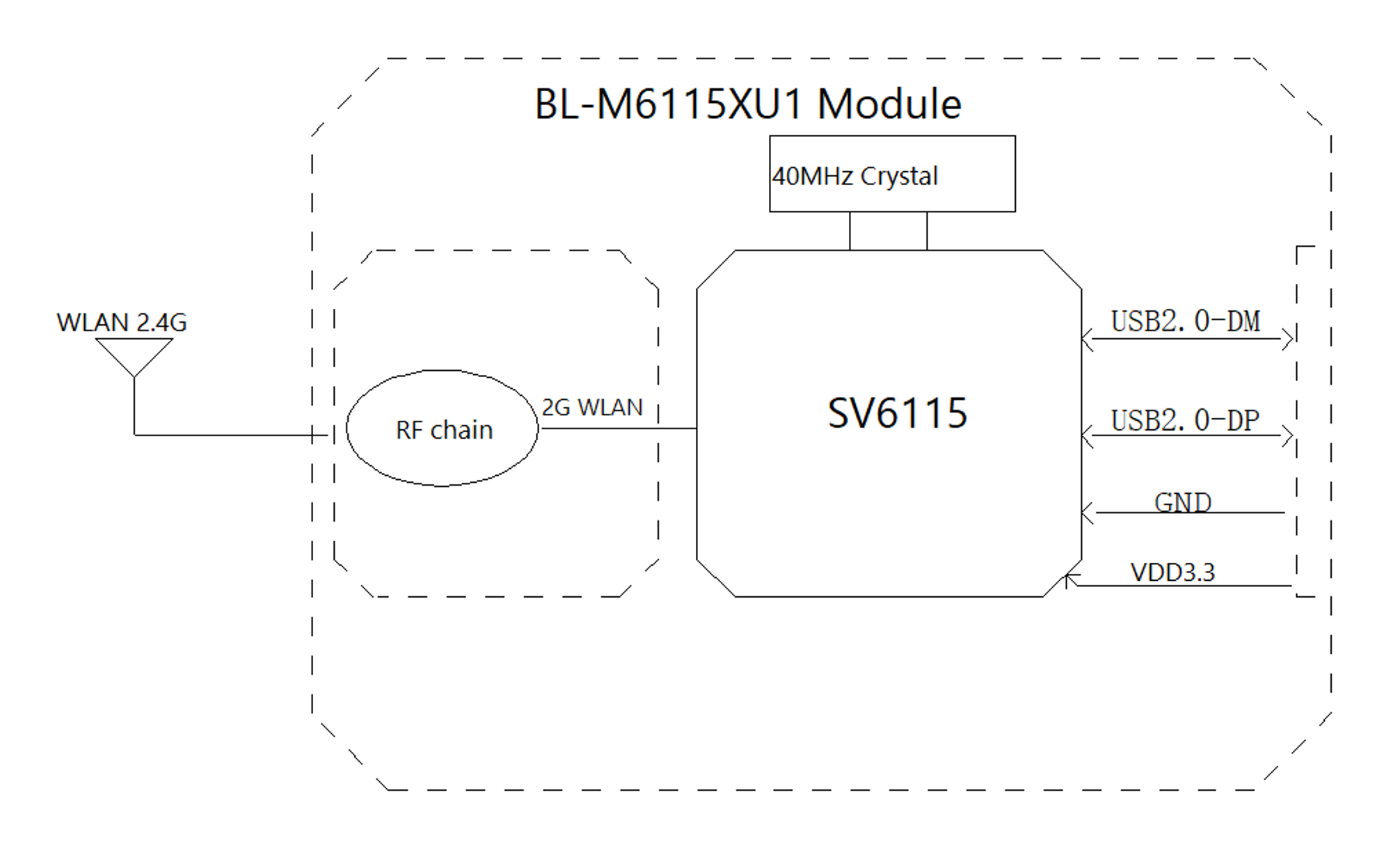

Diagrama de bloques

Especificaciones generales

Nombre del módulo	BL-M6115XU1
conjunto de chips	SV6115
Estándares WLAN	IEEE802.11b/g/n/eje
Interfaz de host	USB 2.0
Antena	Conexión a antena externa a través del conector IPEX
Dimensión	13,0*12,3*2,10 mm (largo x ancho x alto)
Fuente de alimentación	CC 3,3 ±0,2 V a 700 mA (máx.)
Temperatura de funcionamiento	-20 ℃ a +70 ℃
Operación Humedad	10 % a 95 % de humedad relativa (sin condensación)

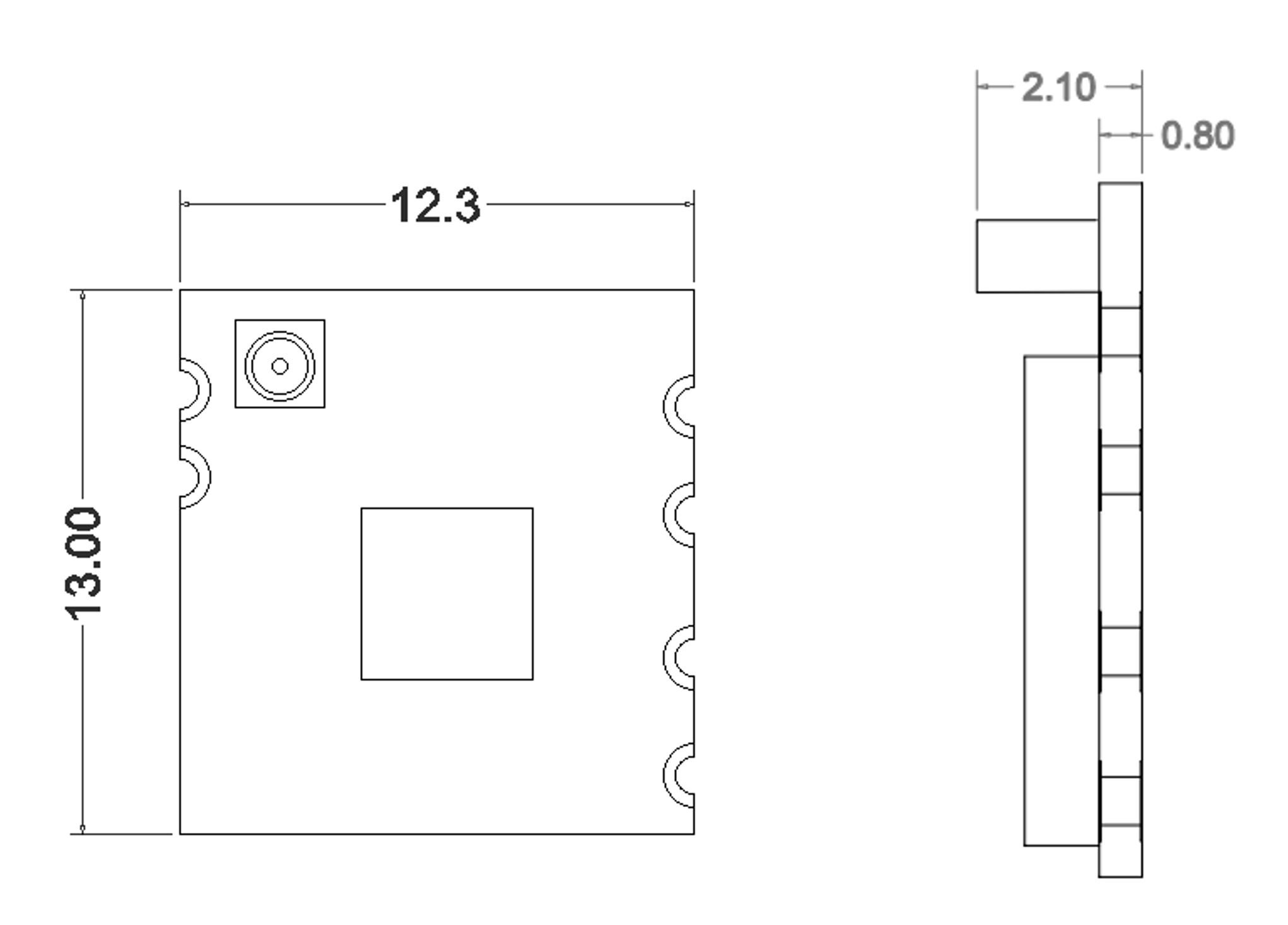

Dimensión del producto

Dimensión del módulo: 13,0*12,3*2,10 mm (largo x ancho x alto; tolerancia: ±0,15 mm)

Dimensiones del conector IPEX: 3,0*2,6*1,25 mm (largo x ancho x alto, Ø2,0 mm)

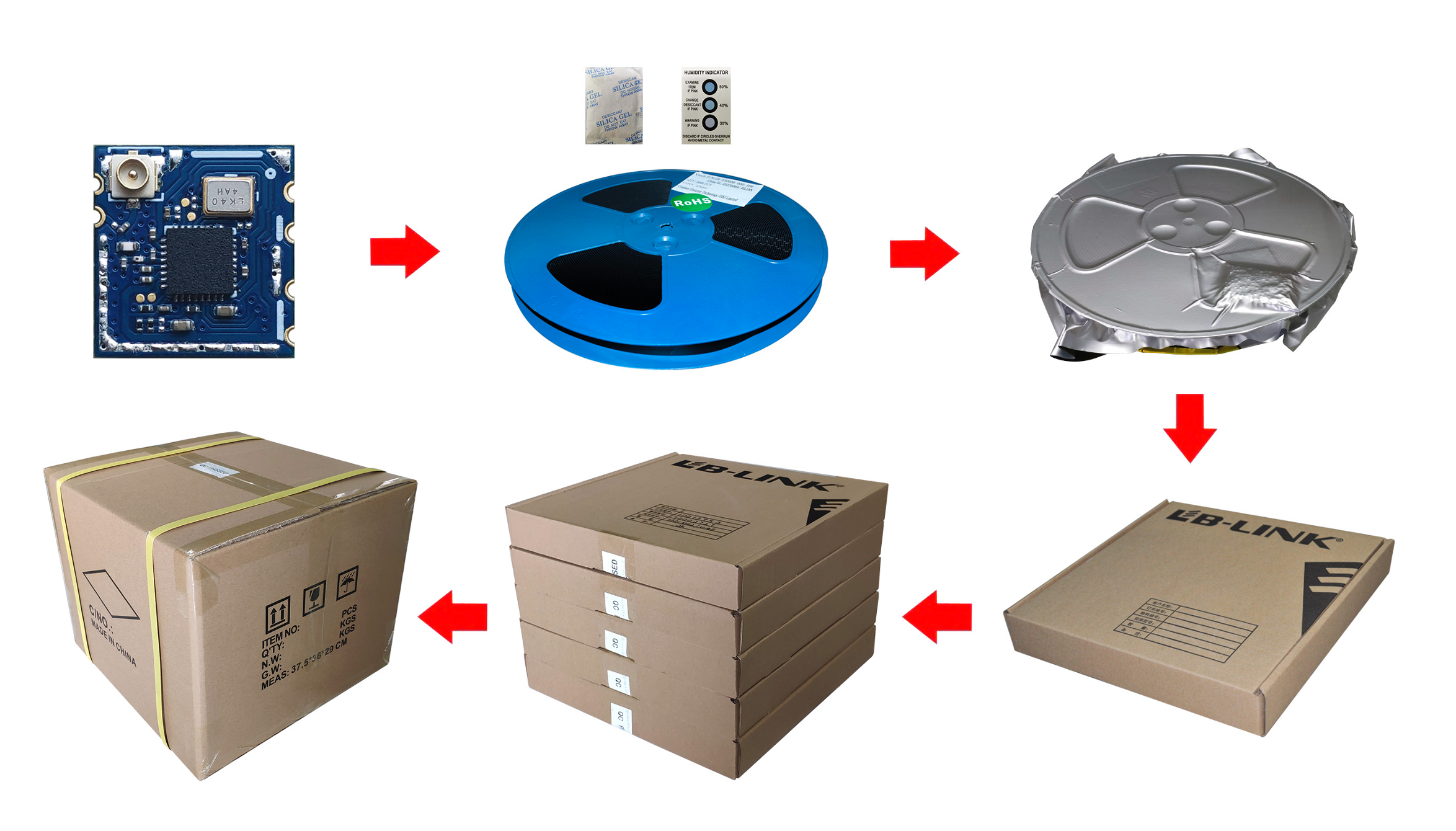

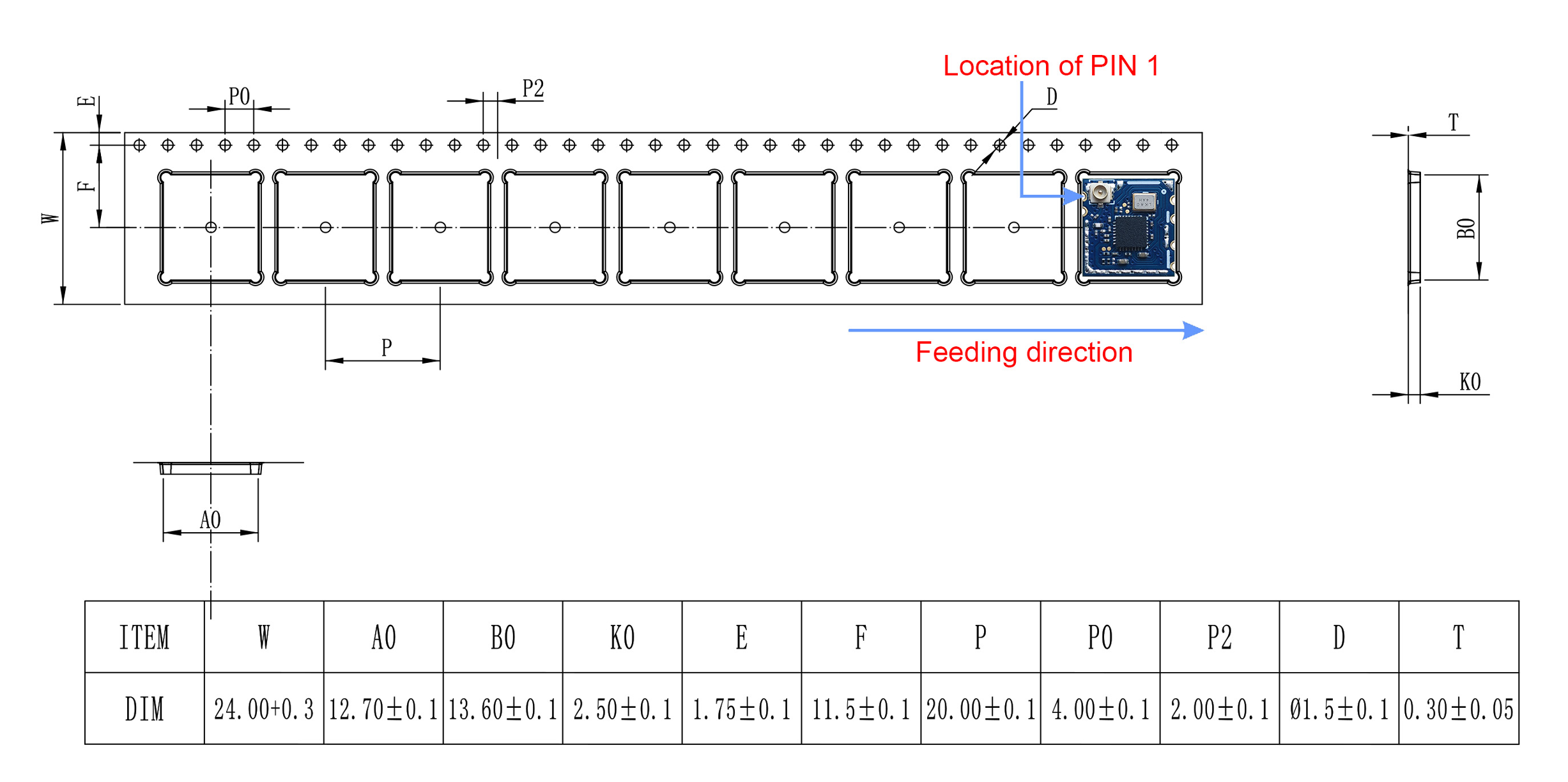

Dimensiones del paquete

Especificación del paquete:

1. 1.000 módulos por rollo y 5.000 módulos por caja.

2. Tamaño de la caja exterior: 37,5*36*29 cm.

3. El diámetro de la placa de caucho azul respetuosa con el medio ambiente es de 13 pulgadas, con un espesor total de 28 mm.

    (con un ancho de cinturón de transporte de 24 mm).

4. Coloque 1 paquete de agente seco (20 g) y una tarjeta de humedad en cada bolsa de vacío antiestática.

5. Cada caja contiene 5 cajas.
