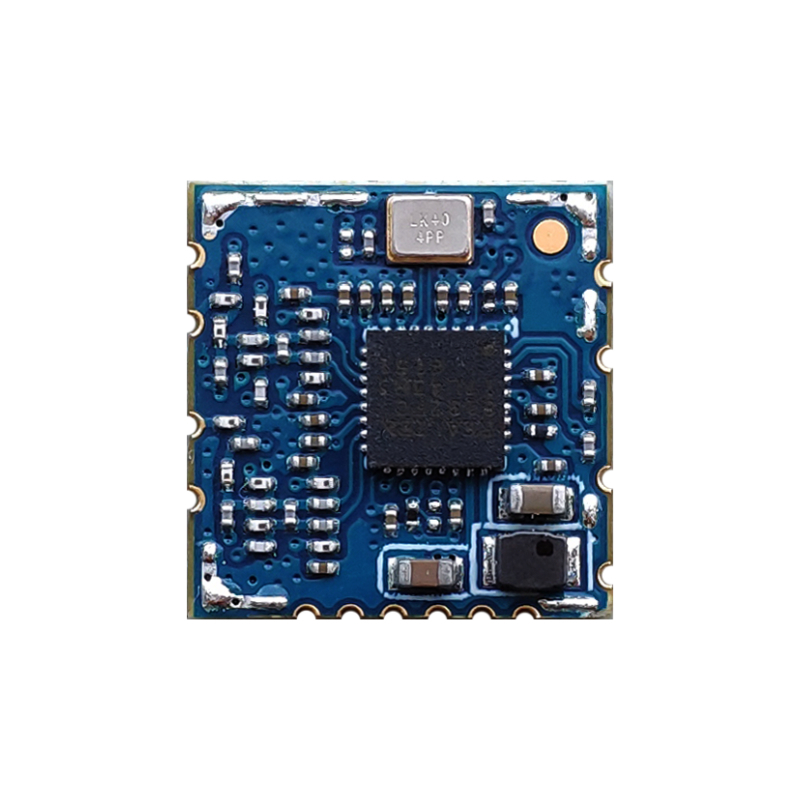

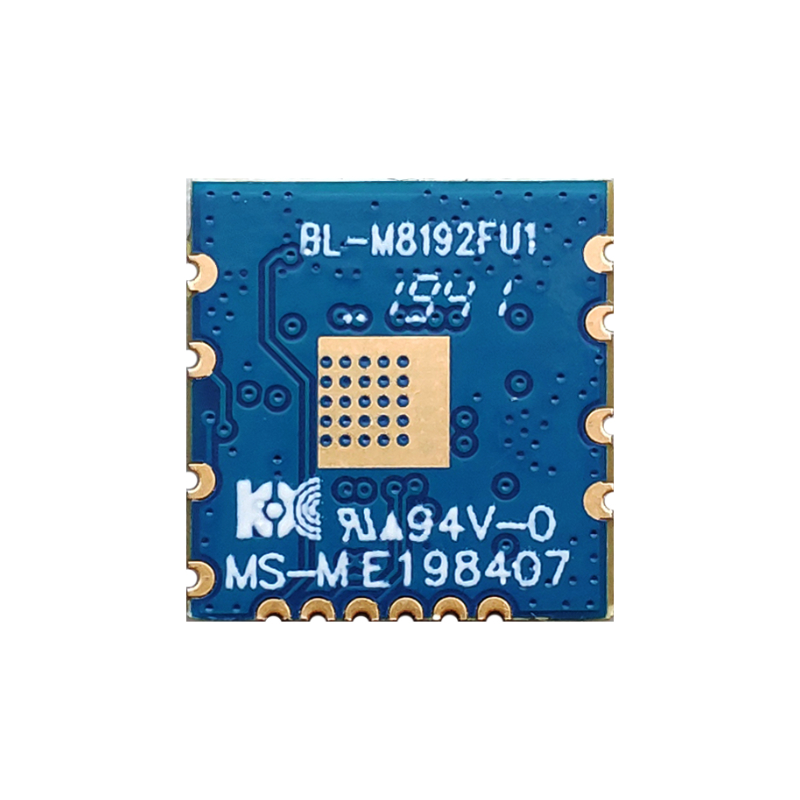

Módulo WiFi M8192FU1 2T2R 802.11b/g/n

Módulo Wi-Fi duradero de 2,4G con bajo consumo de energía para portátiles y Android

Introducción

BL-M8192FU1 es un módulo WLAN altamente integrado, contiene un WLAN MAC, una banda base WLAN con capacidad 2T2R. Es compatible con el estándar IEEE 802.11b/g/n y proporciona la velocidad PHY más alta de hasta 300 Mbps, ofreciendo conectividad inalámbrica rica en funciones y rendimiento confiable desde una distancia extendida.

Características

Frecuencias de funcionamiento: 2,4 ~ 2,4835 GHz

La interfaz del host es USB2.0

Estándar IEEE: IEEE 802.11b/g/n

Velocidad PHY inalámbrica de hasta 300 Mbps

Conecte a la antena externa a través del medio orificio

Fuente de alimentación única CC 3,3 V ± 0,2 V

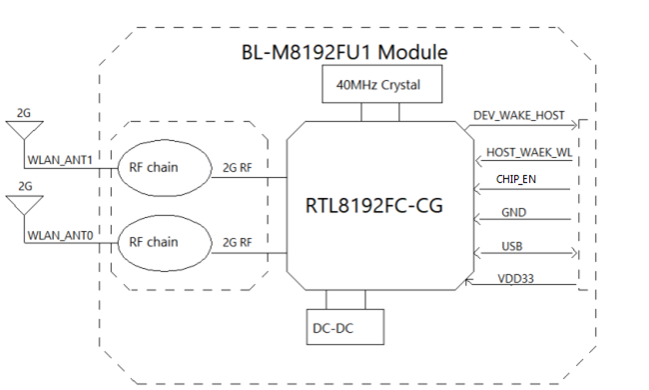

Diagrama de bloques

Especificaciones generales

Nombre del módulo	BL-M8192FU1
conjunto de chips	RTL8192FC-CG
Estándar WLAN	IEEE 802.11 b/g/n
Interfaz de host	USB2.0
Antena	Conéctese a las antenas externas a través de la almohadilla de medio orificio.
Dimensión	12,9*12,2*1,75 mm (largo x ancho x alto)
Fuente de alimentación	CC 3,3 V ± 0,2 V a 800 mA ( máx.)
Temperatura de funcionamiento	-20 ℃ a +70 ℃
Operación Humedad	10 % a 95 % de humedad relativa (sin condensación)

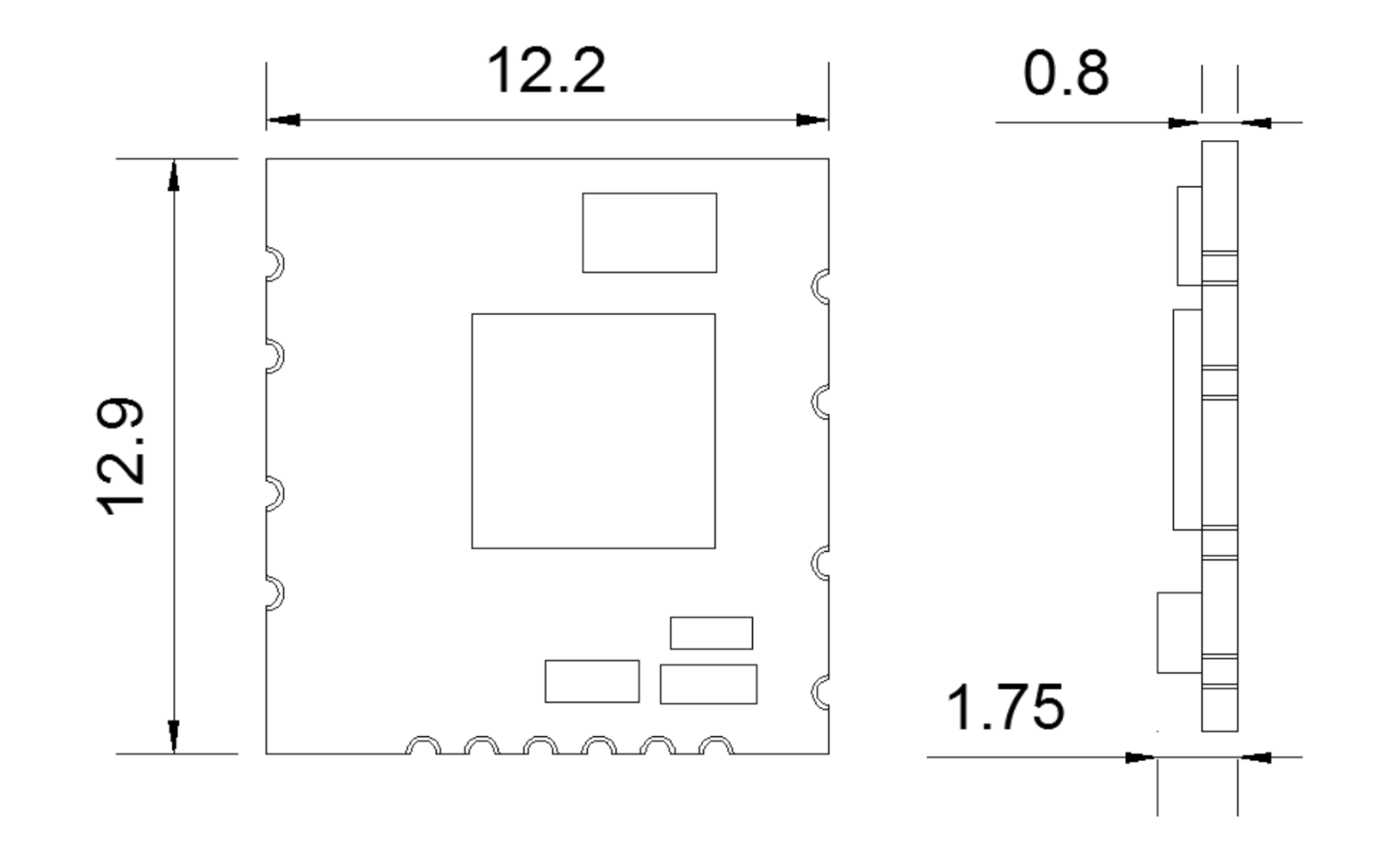

Dimensión del producto

Dimensión del módulo: 12,9*12,2*1,75 mm (largo x ancho x alto; tolerancia: ±0,3 mm de largo/ancho, ±0,2 mm de alto)

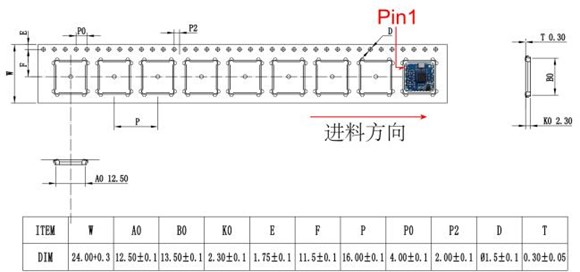

Dimensiones del paquete

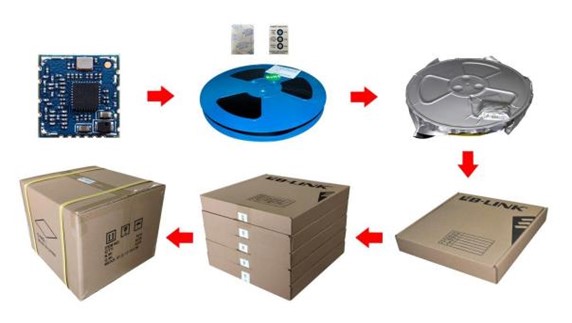

Especificación del paquete:

1. 1500 módulos por rollo y 7500 módulos por caja.

2. Tamaño de la caja exterior: 37,5*36*29 cm.

3. El diámetro de la placa de caucho azul respetuosa con el medio ambiente es de 13 pulgadas, con un espesor total de 28 mm.

    (con un ancho de cinturón de transporte de 24 mm).

4. Coloque 1 paquete de agente seco (20 g) y una tarjeta de humedad en cada bolsa de vacío antiestática.

5. Cada caja contiene 5 cajas.
