ماژول SMT Tri-Band Wi-Fi 6E + Bluetooth 5.3 | راهنمای پیاده سازی حرفه ای
درباره این راه حل
این راهنما بر اجرای دروازه صنعتی اینترنت اشیا BL-M8852DU4، از جمله لحیم کاری SMT، پیکربندی سخت افزار، یکپارچه سازی درایور، آزمایش RF و عیب یابی در محل تمرکز دارد.
ساختار ماژول و نمودار سخت افزار

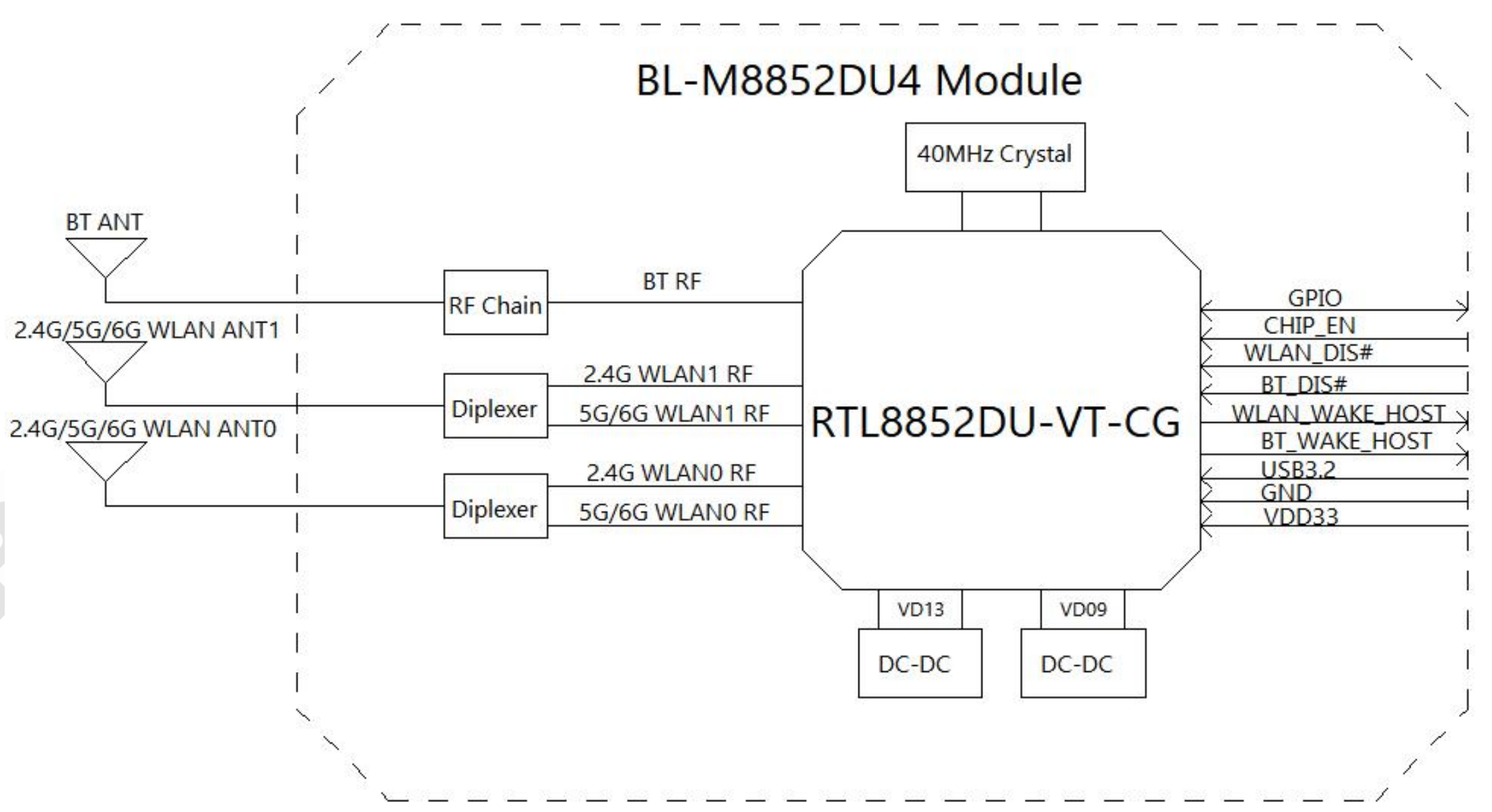

نمودار بلوک سخت افزاری

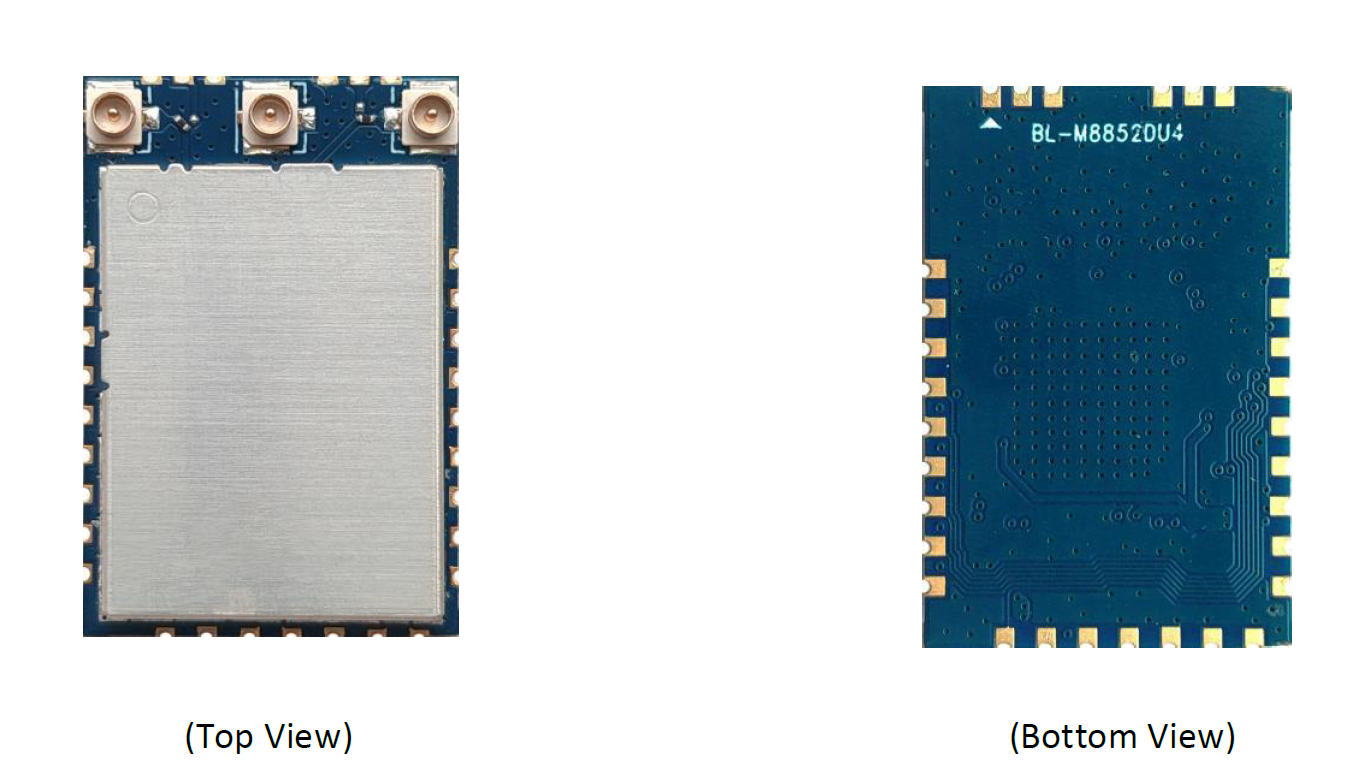

نمای بالا و پایین ماژول
مراحل استقرار و نصب درگاه اینترنت اشیا
مرحله 1: SMT لحیم کاری و ادغام سخت افزار
لحیم کاری مجدد SMT: دمای اوج 245±5 درجه سانتیگراد
اتصال 3 آنتن IPEX: WLAN_ANT0، WLAN_ANT1، BT_ANT
توان: VDD33 = 3.3V، RMS ≥1A، پیک ≥1.5A
چیدمان جفت دیفرانسیل USB 3.2 Gen1 + USB 2.0: 90Ω±5Ω
مرحله 2: پیکربندی پین
CHIP_EN: برای فعال کردن ماژول، بالا بکشید
WL_DIS# / BT_DIS#: پایین بکشید تا عملکرد را غیرفعال کنید
WL_WAKE / BT_WAKE: برای بیدار شدن به MCU میزبان متصل شوید
GPIO: برای LED، تنظیم مجدد یا نشانگر وضعیت
مرحله 3: یکپارچه سازی درایور و سیستم
کامپایل درایور هسته لینوکس 4.x+ و بارگذاری .ko
پیکربندی پارامتر سه باند (2.4G/5G/6G).
تنظیم همزیستی بلوتوث 5.3 LE+BR/EDR
صرفه جویی در مصرف انرژی را برای عملیات صنعتی 24 ساعته غیرفعال کنید
مرحله 4: تست RF و قابلیت اطمینان
بررسی توان باند 6 گیگاهرتز تا 2402 مگابیت بر ثانیه
همزیستی Wi-Fi و بلوتوث را بدون تداخل بررسی کنید
تست پیری با دمای بالا (-20℃~+70℃)
ESD و اعتبار سنجی ضد تداخل برای سایت های صنعتی
عیب یابی رایج
مسائل مربوط به تشخیص قدرت و ماژول
- لحیم کاری SMT (پدهای USB، VDD33، GND) را بررسی کنید - بالا بودن CHIP_EN را تأیید کنید - ولتاژ و جریان برق را تأیید کنید
وای فای کم توان
- تغییر به باند 6 گیگاهرتز - بهینه سازی موقعیت آنتن و مطابقت - نصب مجدد درایور رسمی RTL8852DU
قطع ارتباط بلوتوث
- آنتن BT را تعویض کنید - از موانع فلزی دور نگه دارید - در صورت عدم نیاز، وای فای 2.4G را غیرفعال کنید
گرمای بیش از حد و پایداری
- اضافه کردن ناحیه اتلاف حرارت روی PCB - بهبود تهویه - بررسی جریان اضافه در منبع تغذیه
بهترین برنامه های کاربردی برای دروازه های صنعتی اینترنت اشیا
دروازه های صنعتی اینترنت اشیا و پایانه های جمع آوری داده ها
اتوماسیون کارخانه و شبکه های حسگر بی سیم
دوربین های صنعتی با کیفیت بالا
تجهیزات نظارت بر محیط سخت
سیستم های کنترل کارخانه هوشمند
