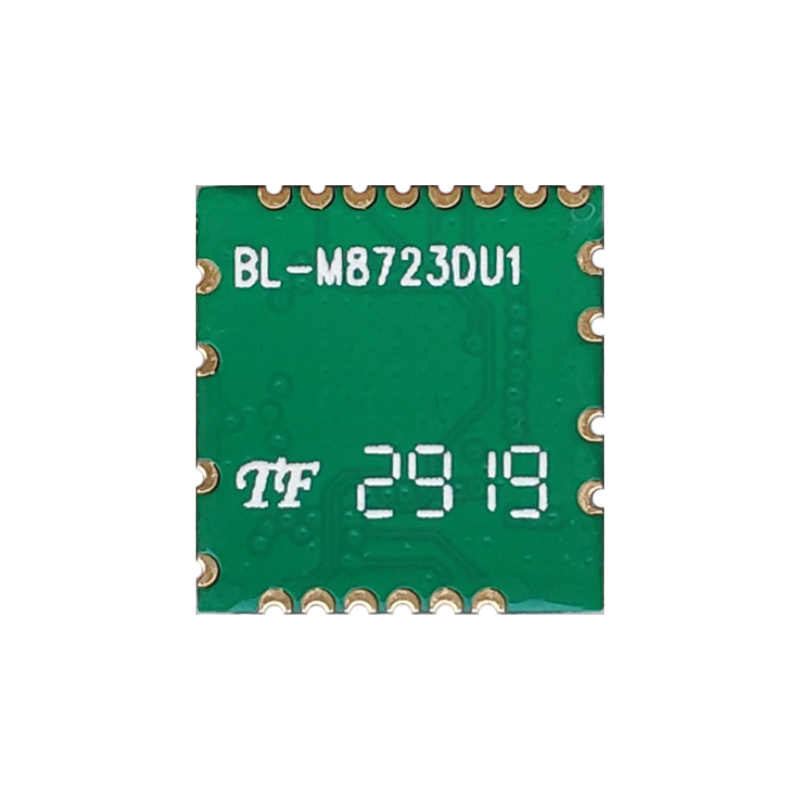

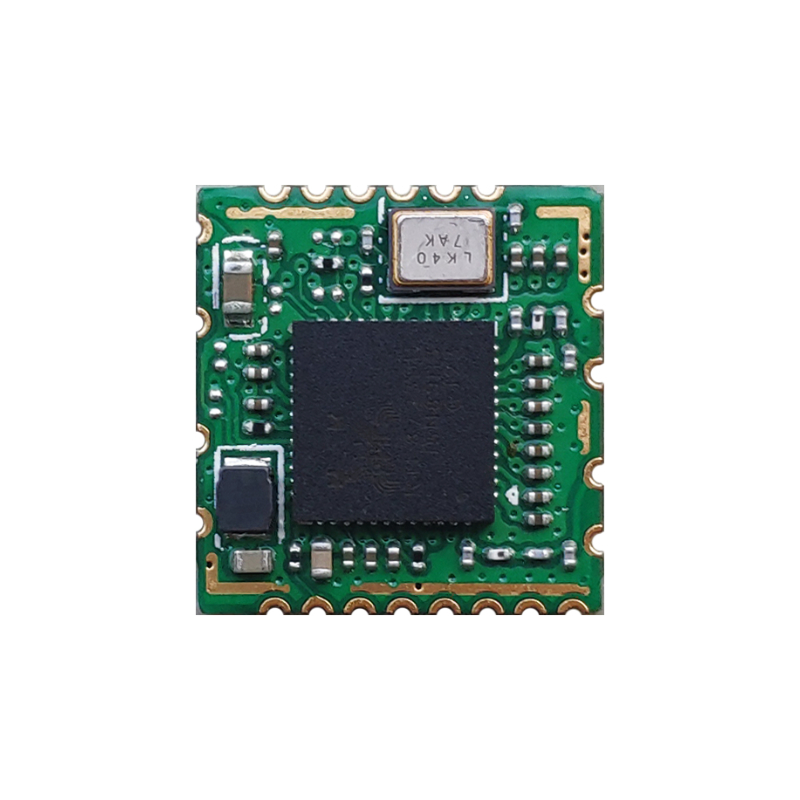

Module M8723DU1 1T1R 802.11b/g/n WiFi+BT4.2

Module Wi-Fi compact double bande 2,4 G avec faible consommation d'énergie pour Android et usage domestique

Introduction

BL-M8723DU1 est un module USB combiné WLAN + Bluetooth v4.2 monobande hautement intégré. Il est compatible avec la norme IEEE802.11b/g/n et fournit un débit PHY maximum jusqu'à 150 Mbps. Prend en charge le double mode Bluetooth avec BT v2.1/v4.2, offrant une connectivité sans fil riche en fonctionnalités selon des normes élevées et offrant un débit élevé, fiable et rentable à distance étendue.

Caractéristiques

• Fréquences de fonctionnement : 2,4 ~ 2,4835 GHz

• Conforme à USB2.0 pour les contrôleurs WLAN et BT

• Normes IEEE : IEEE 802.11b/g/n

• Le débit de données PHY sans fil peut atteindre jusqu'à 150 Mbps

• Bluetooth v4.2 double mode prenant en charge simultanément LE et BR/EDR

• Connectez-vous à l'antenne externe à travers un demi-trou

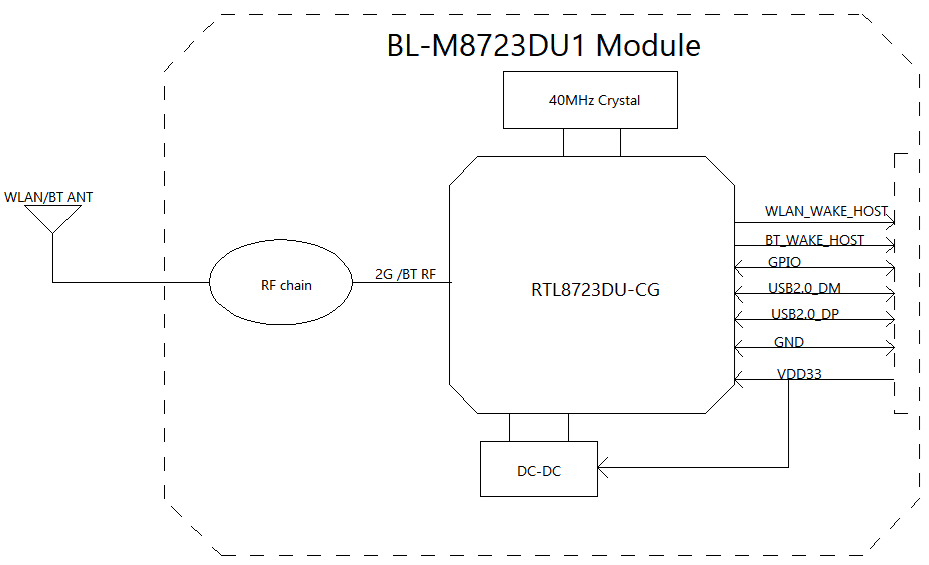

Schéma fonctionnel

Spécifications générales

Nom du module	BL-M8723DU1
Jeu de puces	RTL8723DU-CG
Normes WLAN	IEEE802.11b/g/n
Normes Bluetooth	Spécification de base Bluetooth v2.1/v4.2
Interface hôte	USB2.0 pour WLAN et Bluetooth
Antenne	Connectez-vous aux antennes externes via un demi-trou
Dimension	12,9*12,2*1,8 mm
Alimentation	C.C 3,3 V ± 0,2 V à 500 mA ( maximum)
Température de fonctionnement	-20℃ à +70℃
Humidité de fonctionnement	10 % à 95 % HR (sans condensation)

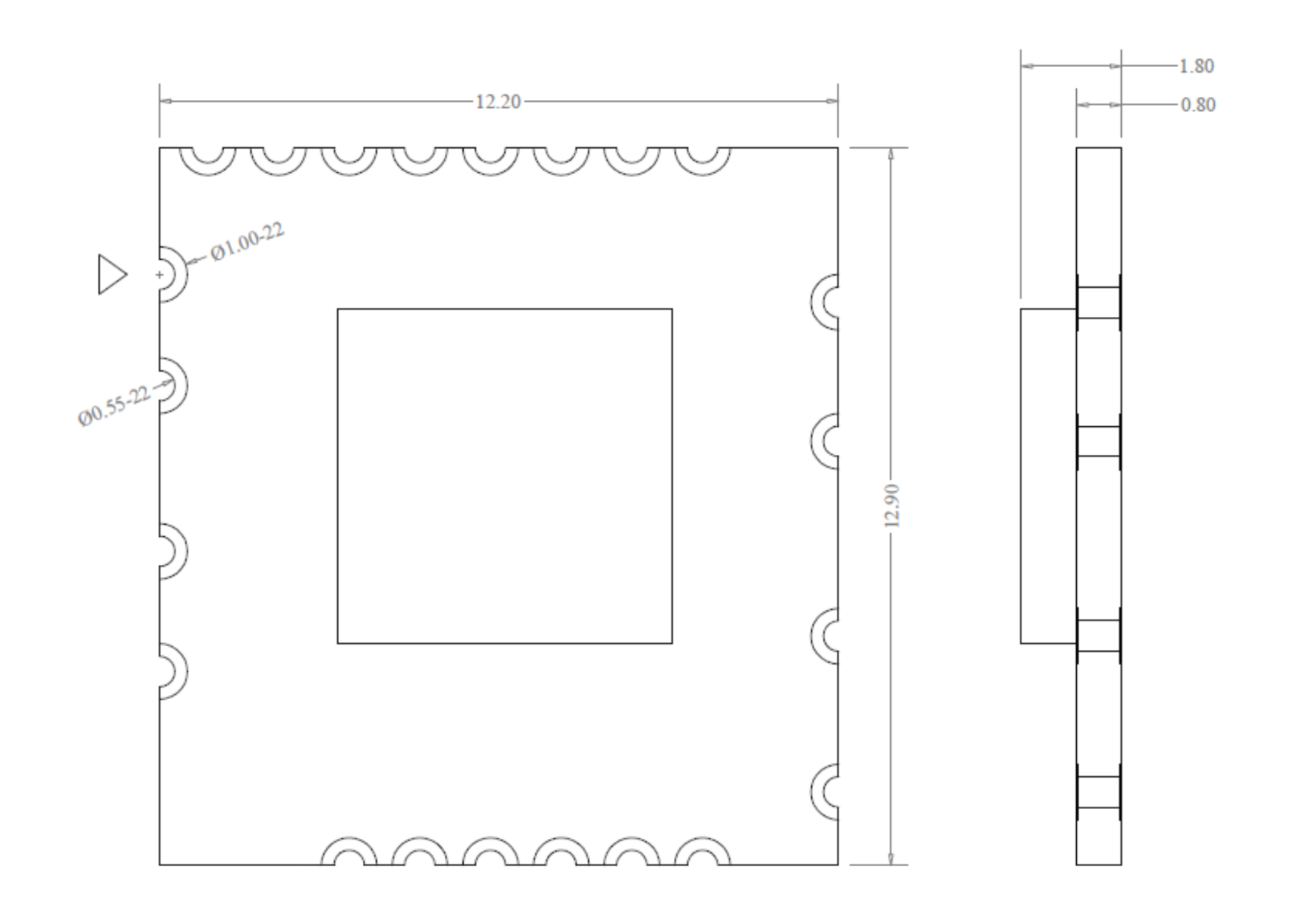

Dimension du produit

Dimension du module : 12,9*12,2*1,8 mm (L*W*H ; Tolérance : ±0,15 mm)

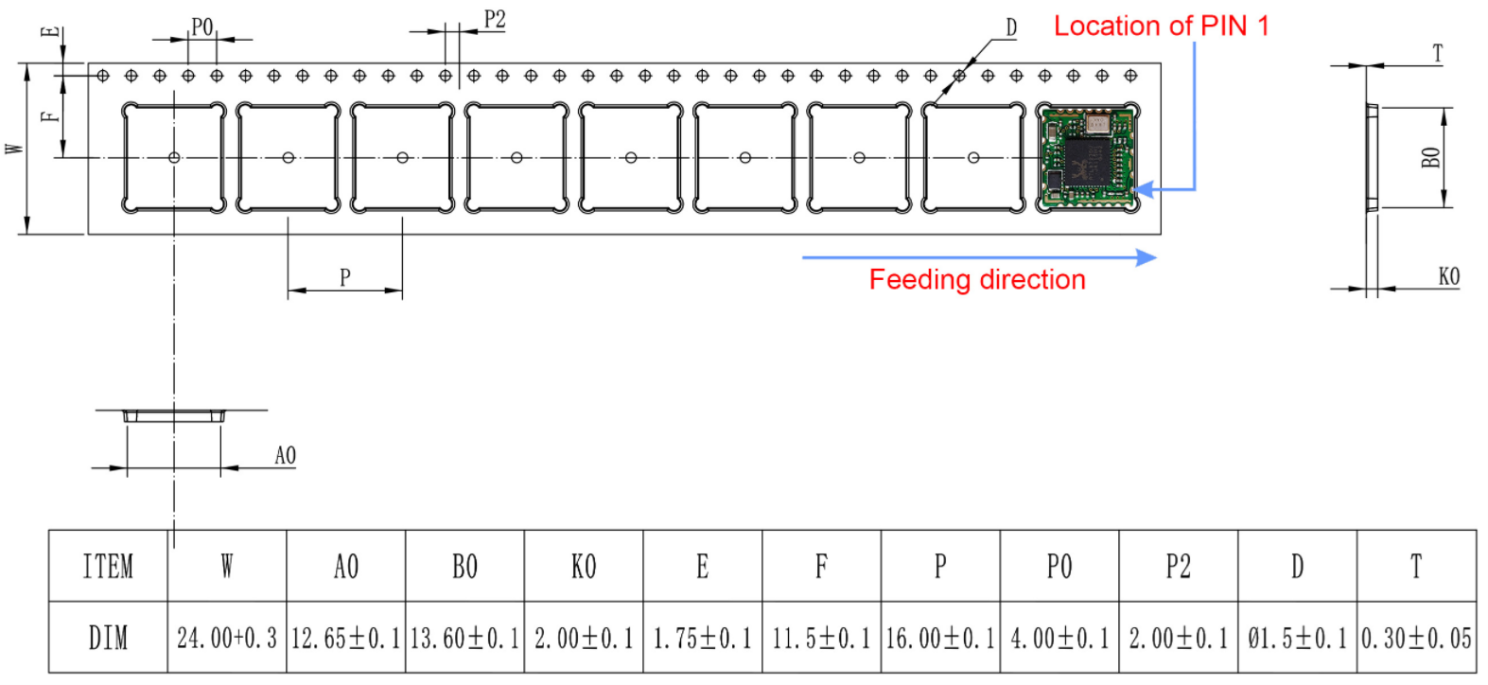

Dimensions du colis

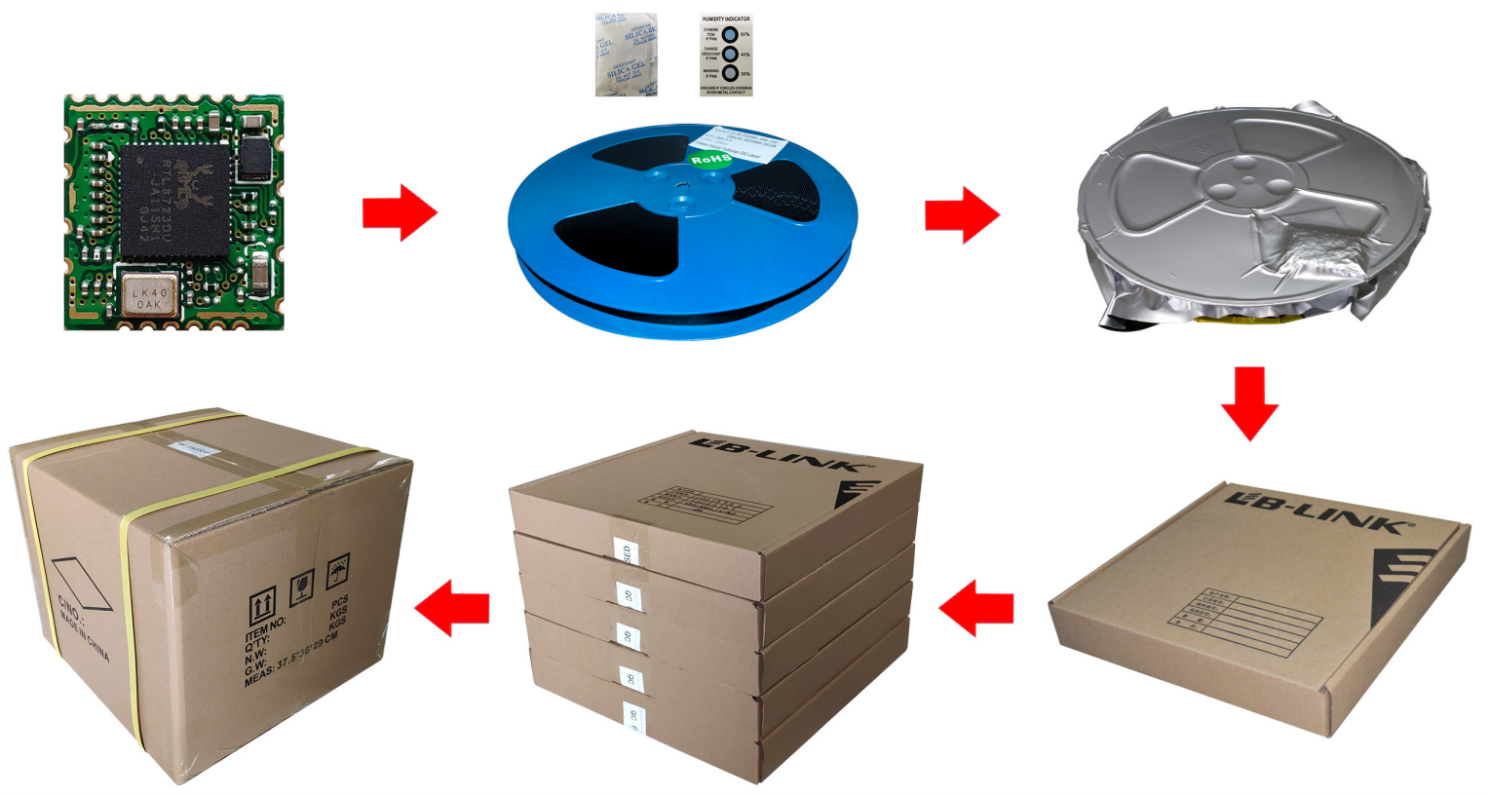

Spécification du paquet :

1. 1 500 modules par rouleau et 7 500 modules par boîte.

2. Taille de la boîte extérieure : 37,5*36*29 cm.

3. Le diamètre de la plaque en caoutchouc bleue respectueuse de l'environnement est de 13 pouces, avec une épaisseur totale de 28 mm (avec une largeur de ceinture de transport de 24 mm).

4. Mettez 1 paquet d'agent sec (20 g) et une carte d'humidité dans chaque sac sous vide antistatique.

5. Chaque carton contient 5 boîtes.
