소개
BL-M8852CU2는 고도로 통합 된 트라이 밴드 WLAN+Bluetooth PCI Express 미니 카드입니다. 2T2R Tri-Band WLAN 서브 시스템과 Bluetooth v5.2 서브 시스템과 USB 인터페이스 컨트롤러를 결합합니다. 카드 호환 IEEE 802.11A/B/G/N/AC/AX 표준은 최대 2402Mbps의 최대 Phy 속도를 제공하며 V5.2/V4.2/V2.1 준수로 Bluetooth Dual 모드를 지원합니다. 이 카드는 고성능 통합 WLAN 및 OTT 박스, 셋톱 박스, HD 카메라 등과 같은 Bluetooth 장치를위한 완벽한 솔루션을 제공합니다.
특징

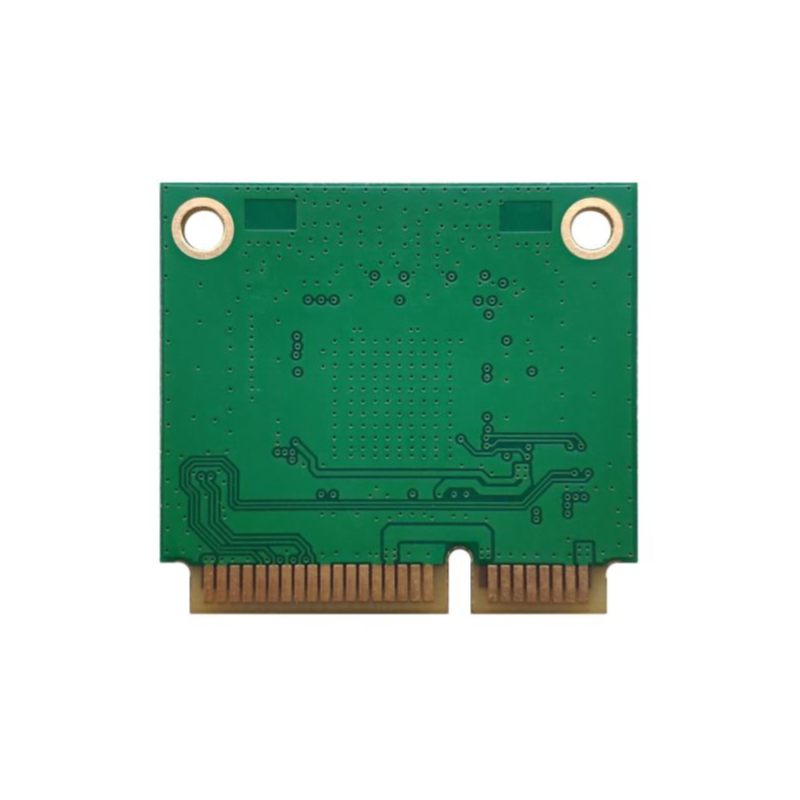

폼 팩터 : PCI Express Half Mini 카드
호스트 인터페이스 : USB2.0
작동 주파수 : 2.4 ~ 2.4835GHz 또는 5.15 ~ 5.835GHz 또는 5.925 ~ 7.125GHz
20/40/80/160MHz 대역폭으로 Tri-Band 2T2R 모드를 지원하십시오
Ofdma 및 Mu-Mimo를 사용하여 802.11ax를 지원하십시오
듀얼 밴드 동시 지원 (2.4G 1T1R+ 5G/6GHz 1T1R)
듀얼 모드 Bluetooth 지원 : 동시 LE 및 BR / EDR
IPEX-1 / MHF-1 커넥터를 통해 외부 안테나에 연결하십시오
블록 다이어그램
일반 사양
카드 이름 |
Bl-M8852CU2 |
칩셋 |
RTL8852CU-VS-CG |
WLAN 표준 |
IEEE802.11A/B/G/N/AC/AX |
BT 사양 |
블루투스 코어 사양 v5.2/v4.2/v2.1 |
호스트 인터페이스 |
WLAN 및 BT의 경우 USB2.0 |
안테나 |
에 연결하십시오 . IPEX-1 / MHF-1 커넥터 (2 개의 안테나)를 통해 외부 안테나 |
차원 |
29.9*26.8*3.0mm (l*w*h) |
전원 공급 장치 |
DC 3.3V ± 0.2v@2A (최대) |
작동 온도 |
-20 ~ ~ +70 ℃ |
작동 습도 |
10% ~ 95% RH (비 콘센트) |
제품 차원
카드 치수 : 29.9*26.8*3.0mm (l*w*h; 공차 : ± 0.3mm_l/w, ± 0.2mm_h)
카드 순 중량 ： 3.1 g (공차 : ± 0.5g)
IPEX-1 / MHF-1 커넥터 치수 : 2.6*3.0*1.2mm (l*w*h, Ø2.0mm)
패키지 치수
패키지 사양 :
물집 당 1.45 카드 및 상자 당 900 장의 카드.
2. 물집은 와이어 멤브레인으로 결합되어 정적 진공 백에 넣습니다.
3. 각각의 항 정적 진공 백에 마른 구슬 (20G)과 습도 카드 1 봉지를 넣습니다.
4. 외부 박스 크기는 35.2*21.5*15.5cm입니다.
