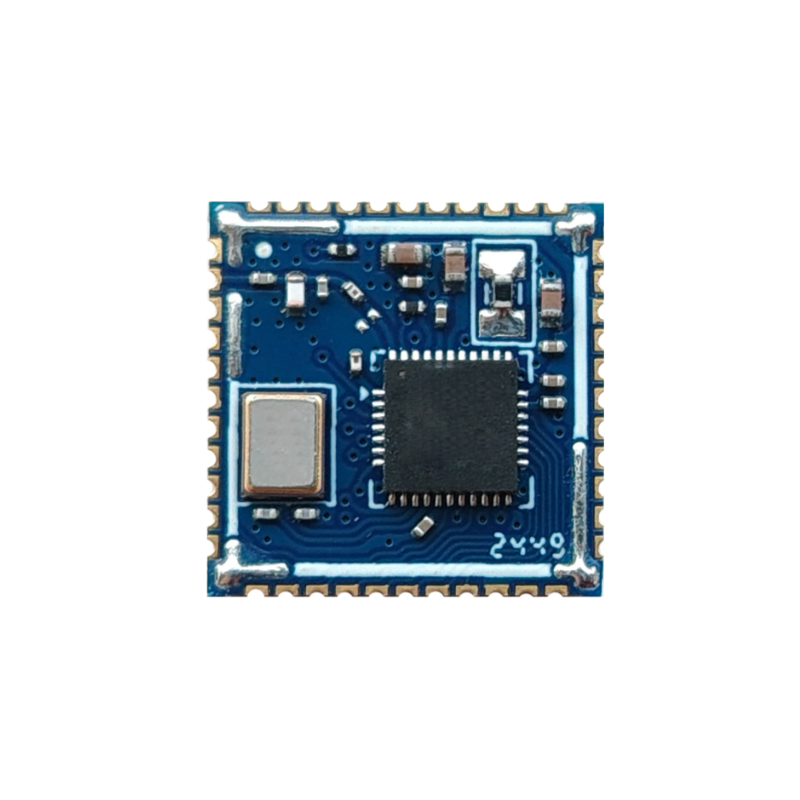

M8800DS5-L 1T1R 802.11b/g/n/ax WiFi+B5.2 모듈

소개

BL-M8800DS5-L은 1T1R WLAN 하위 시스템과 B v5.2 하위 시스템을 결합한 AIC8800DL 칩 기반의 고도로 통합된 WLAN + B 콤보 모듈입니다. 이 모듈은 IEEE 802.11b/g/n/ax 표준과 호환되며 최대 287Mbps의 PHY 속도를 제공하여 높은 표준에서 풍부한 기능의 무선 연결을 제공하여 안정적이고 비용 효율적이며 먼 거리에서도 높은 처리량을 제공합니다.

특징

작동 주파수: 2.4~2.4835GHz

무선 PHY 속도는 20/40MHz 대역폭으로 최대 287Mbps에 도달할 수 있습니다.

호스트 인터페이스는 SDIO 또는 USB 2.0입니다(두 개의 인터페이스를 동시에 사용할 수 없음).

STA, AP, WLAN Direct 모드 동시 지원

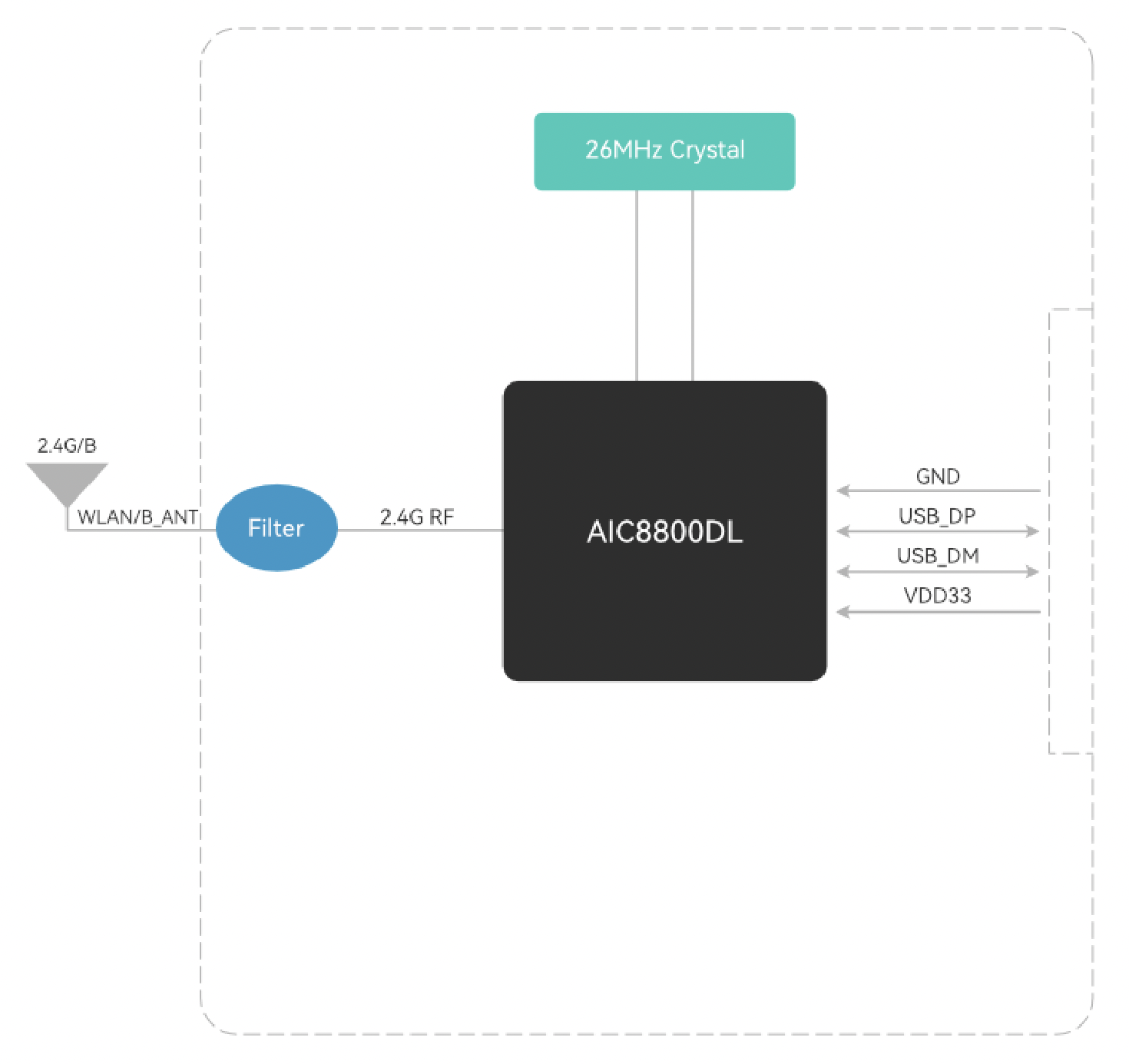

블록 다이어그램

일반 사양

모듈 이름	BL-M8800DS5-L
칩셋	AIC8800DL
WLAN 표준	IEEE802.11b/g/n/ax
B 사양	B 코어 사양 v5.2
호스트 인터페이스	WLAN용 SDIO 및 B용 UART 또는 WLAN + B용 USB
안테나	에 연결 반홀 패드를 통해 외부 안테나
차원	12.0*12.0*1.7mm
전원공급장치	3.3V 주 전원 @600mA(최대) 3.3V 또는 1.8VI/O 전원 공급 장치
작동 온도	-20℃ ~ +70℃
작동 습도	10% ~ 95% RH(비응결)

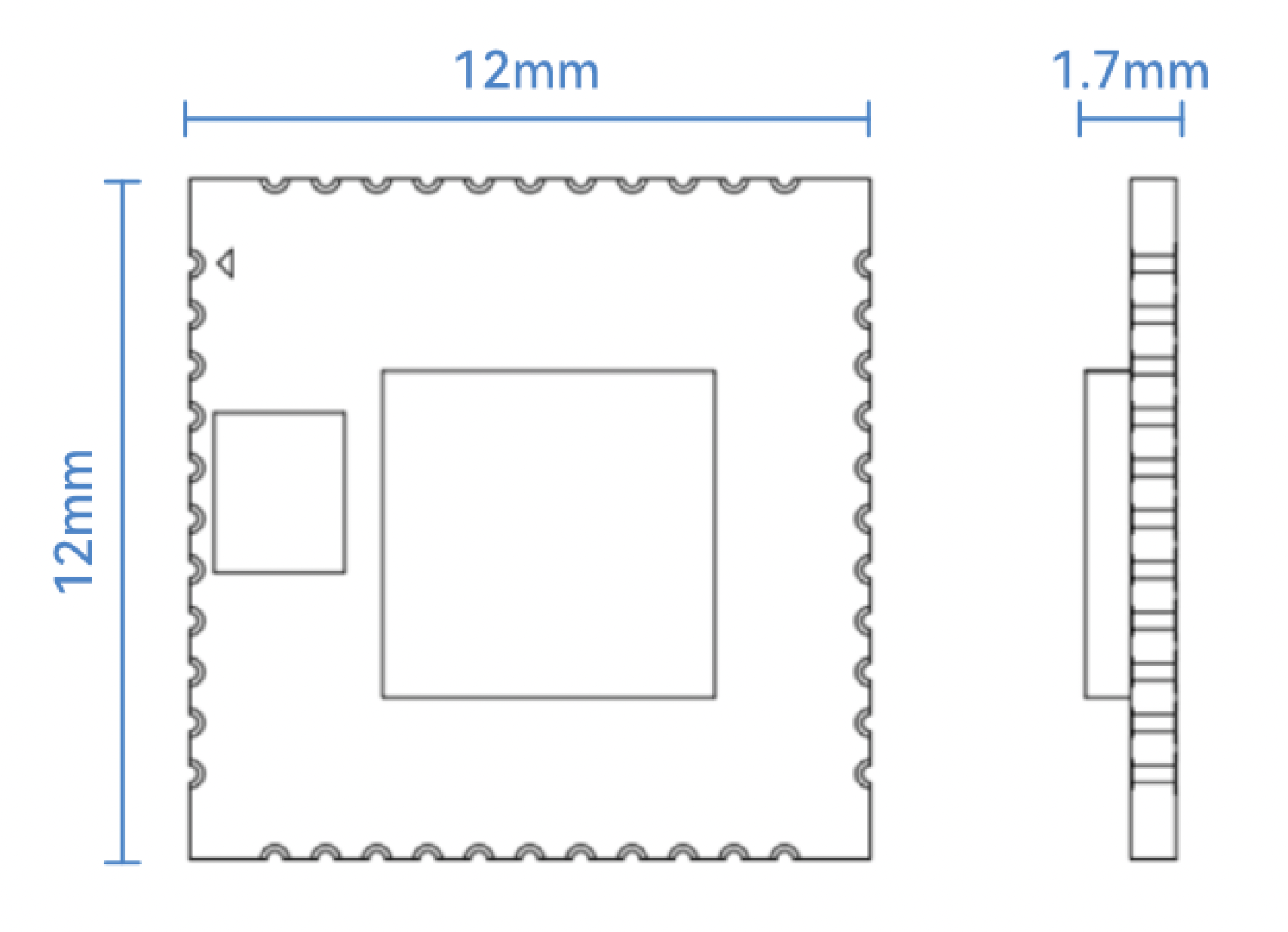

제품 차원

모듈 크기: 12.0*12.0*1.7mm(L*W*H; 공차: ±0.3mm_L/W, ±0.2mm_H)

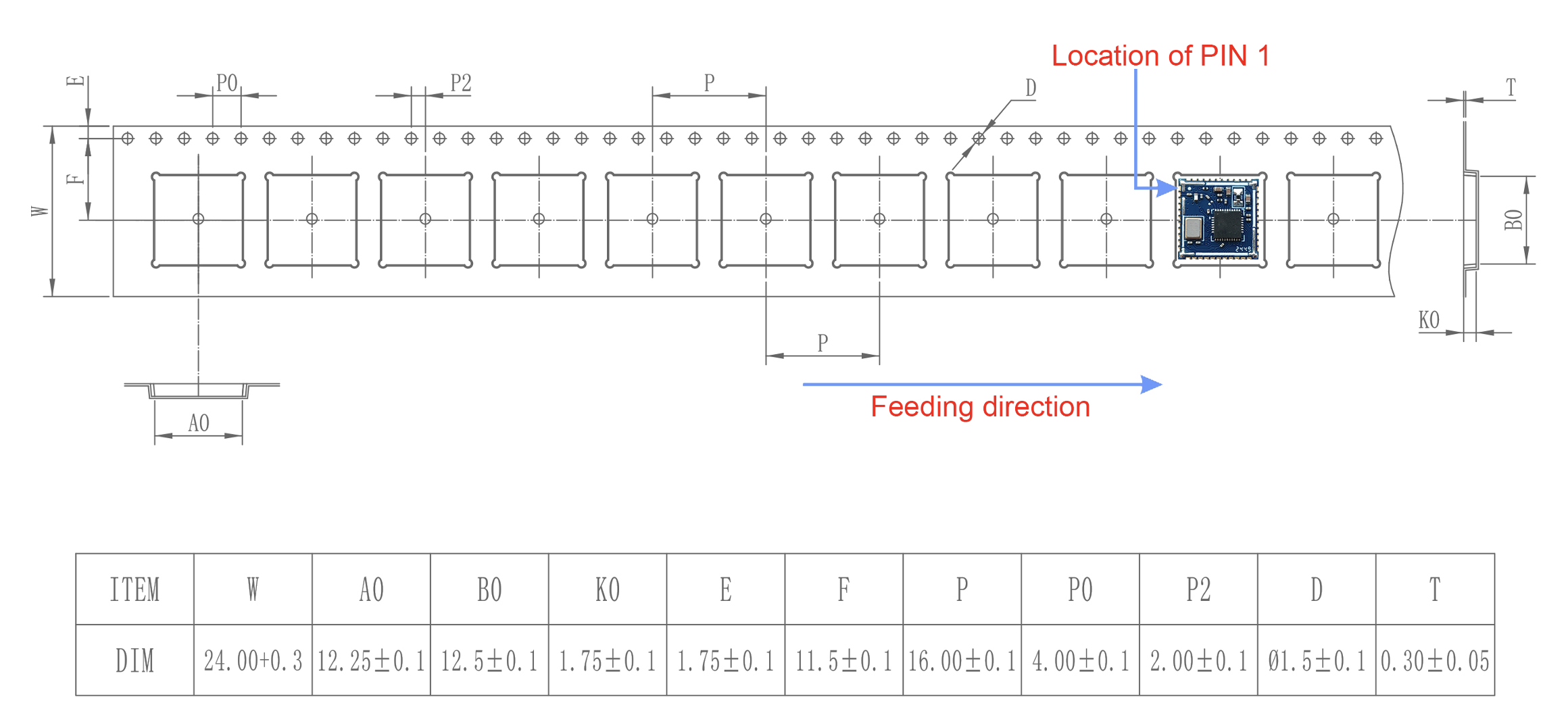

패키지 크기

패키지 사양:

1. 롤당 2,000개 모듈, 박스당 10,000개 모듈.

2. 외부 상자 크기: 37.5*36*29cm.

3. 파란색 친환경 고무판의 직경은 13인치, 총 두께는 28mm(캐링 벨트 너비 24mm)입니다.

4. 정전기 방지 진공백에 건조제 1팩(20g)과 습도카드를 넣어주세요.

5. 각 상자에는 5개의 상자가 포장되어 있습니다.
