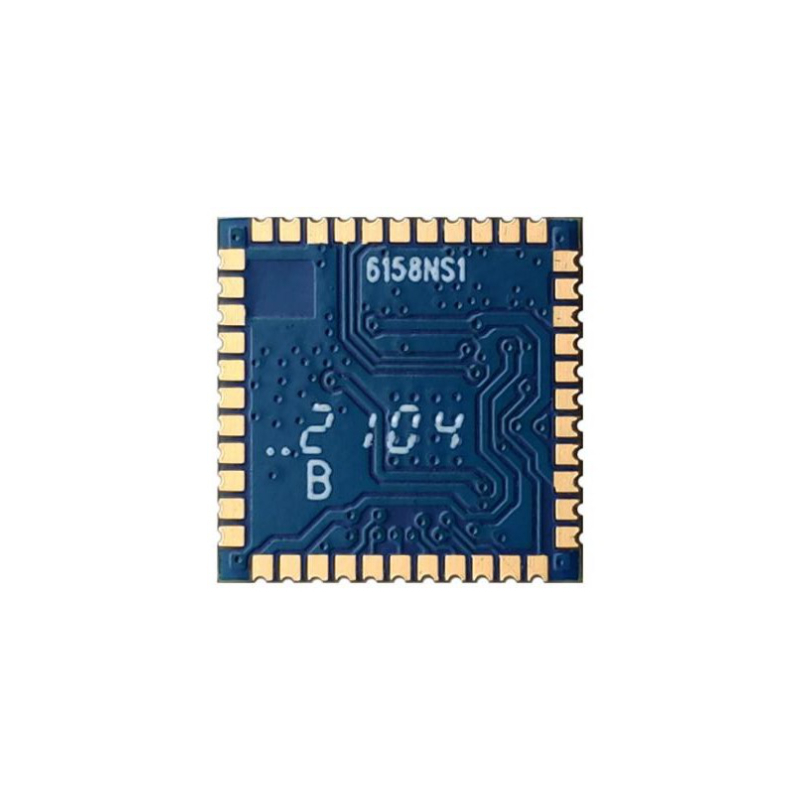

M6158NS1 1T1R 802.11b/g/n Modul WiFi

Modul Wi-Fi Dual Band 2.4G Lanjutan dengan Mod Monitor dan USB 2.0 untuk PC

pengenalan

Modul SDIO wayarles BL-M6158NS1 direka bentuk berdasarkan SV6158. Ia beroperasi pada 2.4~2.4835GHz menyokong IEEE802.11b/g/n 1T1R, kadar data tanpa wayar boleh mencapai sehingga 150Mbps. Antara muka SDIO mematuhi SDIO 1.1/2.0 dan SPI. Ia menyokong antena luaran, yang menyesuaikan pelbagai jenis persekitaran kerja. Ia mudah dan mudah untuk menyambungkan rangkaian wayarles.

Ciri -ciri

• Jalur tunggal 2.4G dengan frekuensi operasi 2.4~2.4835GHz

• Antara Muka Hos ialah SDIO

• Piawaian IEEE: IEEE 802.11b/g/n

• Kadar PHY tanpa wayar boleh mencapai sehingga 150Mbps

• Sambungkan ke antena luaran melalui pad separuh lubang

• Bekalan Kuasa: 3.3V±0.2V bekalan kuasa utama




Gambarajah Blok

Spesifikasi umum

Nama Modul	BL-M6158NS1
Chipset	SV6158
Piawaian WLAN	IEEE802.11b/g/n 1T1R, 2.4G, 150Mbps (Maks)
Antara Muka Hos	SDIO 2.0 untuk WLAN
Antena	Sambungkan ke antena luaran melalui pad Separuh lubang
Dimensi	12.0*12.0*1.5mm (L*W*H)
Bekalan Kuasa	DC 3.3V±0.2V @ 350 mA ( Maks) Bekalan kuasa I/O DC 3.3V±0.2V atau 1.8V±0.1V
Suhu Operasi	-20 ℃ hingga +70 ℃
Kelembapan Operasi	10% hingga 95% RH (bukan kondensor)

Dimensi Produk

Dimensi modul: 12.0*12.0*1.5mm (L*W*H; Toleransi: ±0.15mm)

Dimensi Pakej

Spesifikasi pakej:

1. 2,000 modul setiap gulung dan 10,000 modul setiap kotak.

2. Saiz kotak luar: 37.5*36*29cm.

3. Diameter plat getah mesra alam biru ialah 13 inci, dengan jumlah ketebalan 28mm (dengan lebar tali pinggang pembawa 24mm).

4. Letakkan 1 pakej ejen kering (20g) dan kad kelembapan da8550e540954f=Persediaan dan kawalan mudah dengan pengurusan berasaskan aplikasi. Anda boleh memasang penghala anda dengan cepat dan memantau rangkaia mungkin menggunakan Wi-Fi anda untuk penstriman, permainan dan alat rumah pintar sekaligus. Untuk memadankan ini, kami menyediakan setiap penghala di rumah sebenar, bukan hanya makmal. Kami meletakkan titik akses mesh di sekeliling rumah dan menyambungkan beberapa peranti pada setiap satu. Kami bermula dengan tiga pelanggan danya makmal. Kami meletakkan titik akses mesh di sekeliling rumah dan menyambungkan beberapa peranti pada setiap satu. Kami bermula dengan tiga pelanggan dan kemudian menambah lagi, sehingga lima belas, untuk melihat cara rangkaian mengendalikan keluarga yang sibuk. Persediaan ini menunjukkan kepada anda cara penghala menangani beban dunia sebenar, bukan hanya keadaan sempurna.

5. Setiap karton dibungkus dengan 5 kotak.
