Introduksjon
BL-M8812EU5 er en svært integrert 2,4G enkeltbånds trådløs modul, som kombinerer et USB-grensesnitt, en WLAN MAC, et 2T2R-kompatibelt basebånd og radio. Modulen har innebygde høyeffekts FEM- og RF-filtre, støtter også 10MHz smale kanaler for å oppnå høyere TX Power & bedre RX-følsomhet, noe som øker WLAN-kommunikasjonsavstanden betydelig, ideelt for langdistanse applikasjoner for trådløs videooverføring som IP-kamera og UAV.
Funksjoner
Driftsfrekvens: 2,4~2,4835GHz
IEEE-standarder: IEEE 802.11b/g/n
Støtt 2T2R-modus med 10/20/40MHz båndbredde, PHY-hastighet på opptil 300 Mbps
Koble til eksterne antenner via IPEX-1/MHF-1-kontakt
Vertsgrensesnittet er USB 2.0
DC 5,0V og 3,3V dobbel strømforsyning

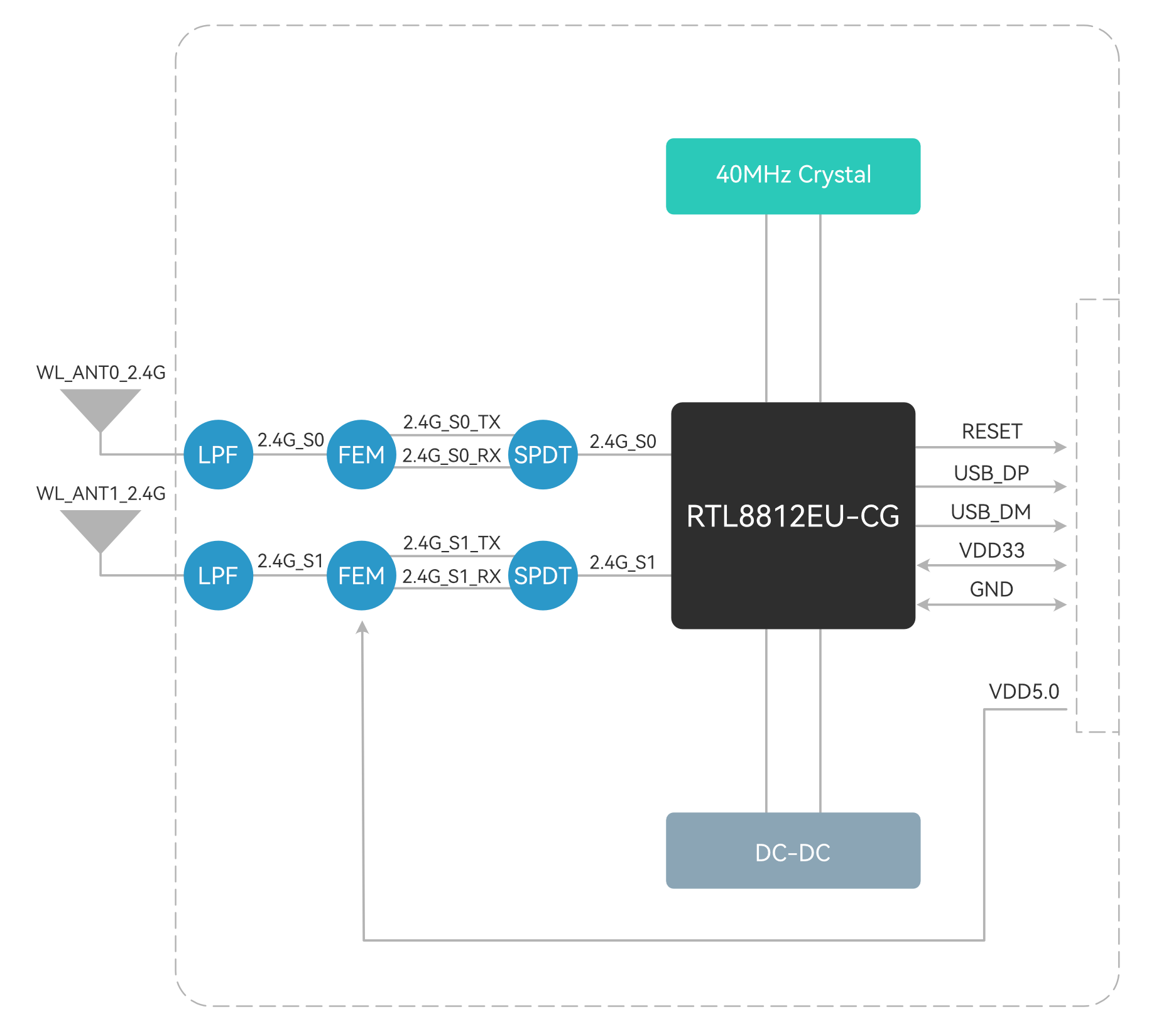

Blokkdiagram
Generelle spesifikasjoner
Modulnavn |
BL-M8812EU5 |
WLAN-standarder |
IEEE 802.11 b/g/n |
Vertsgrensesnitt |
USB 2.0 |
Antenne |
Koble til de eksterne antennene via IPEX-1/MHF-1-kontakten |
Dimensjon |
35*22*3,3 mm (L*B*H) |
Strømforsyning |
DC 5,0V±0,3V@2000mA (maks.) DC 3,3V±0,2V@800mA (maks.) |
Driftstemperatur |
-20℃ til +70℃ |
Drift Fuktighet |
10 % til 95 % RF (ikke-kondenserende) |

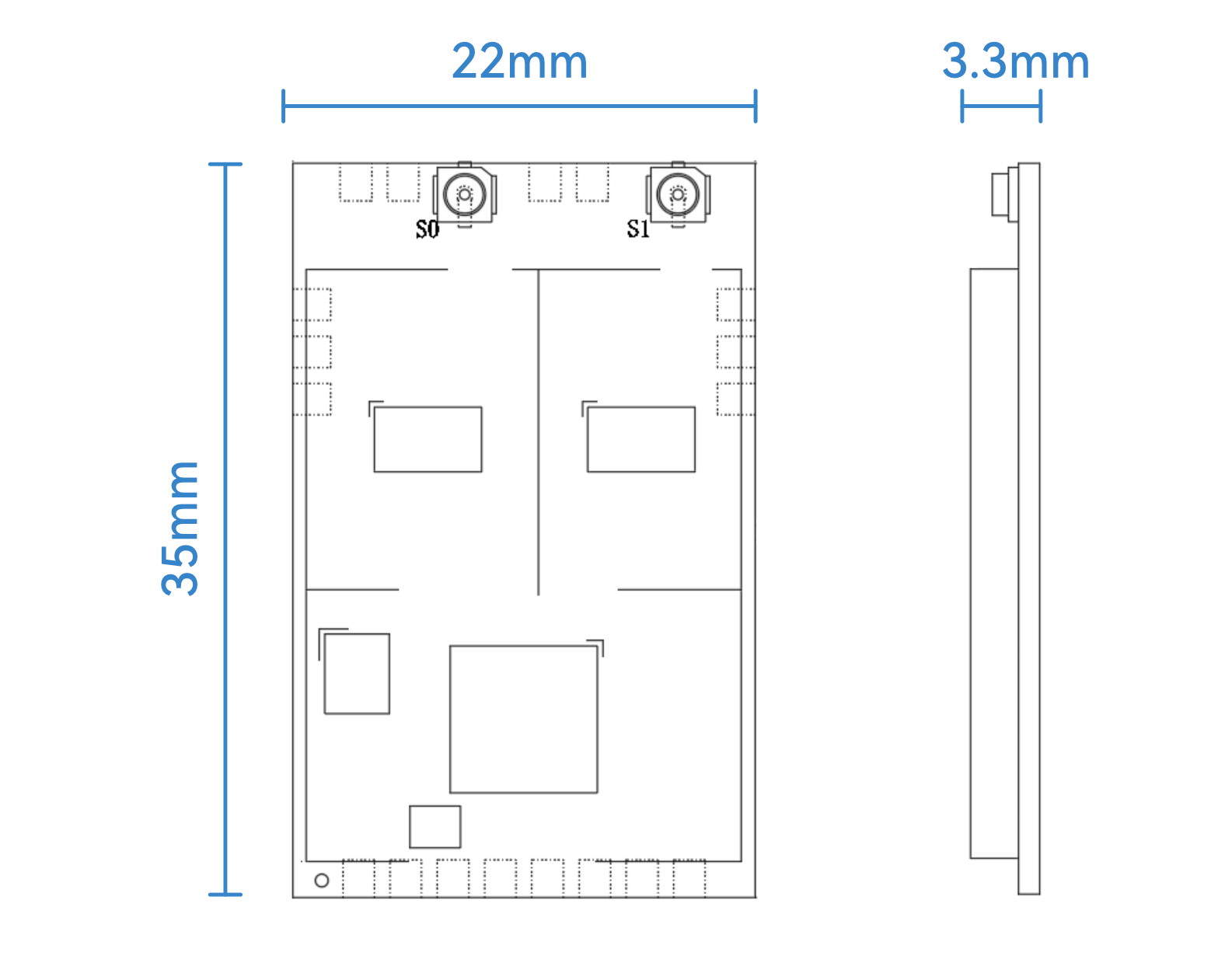

Produktdimensjon
Pakkedimensjoner
Pakkespesifikasjon:
1. 42 moduler per blisterplate, og 462 moduler, 462 skjolddeksler, 924 termisk ledende silikonputer per boks.
2. Blisteren bindes med trådmembran og legges i en antistatisk vakuumpose.
3. Legg 1 pose tørre perler (20g) og 1 trepunkts fuktighetskort i hver antistatisk vakuumpose.
4. Størrelsen på den ytre boksen er 35,2*21,5*15,5cm.
