Introduksjon
BL-M8812CU3 er en svært integrert modul som ble bygget i en 2*2 dual-band trådløs LAN-radio. Den kombinerer en WLAN MAC, et 2T2R-kompatibelt WLAN-basebånd. Den støtter IEEE 802.11a/b/g/n/ac-standarden og gir den høyeste PHY-hastigheten opp til 867 Mbps. Den kan tilby funksjonsrik trådløs tilkobling og pålitelig gjennomstrømning fra lengre avstand.
Funksjoner
Driftsfrekvenser: 2,4~2,4835GHz og 5,15~5,85GHz
IEEE-standarder: IEEE 802.11a/b/g/n/ac
Trådløs PHY-hastighet kan nå opptil 867 Mbps
Koble til eksterne antenner via IPEX-kontakter
Vertsgrensesnittet er USB2.0
Strømforsyning: DC 3,3V±0,2V hovedstrømforsyning

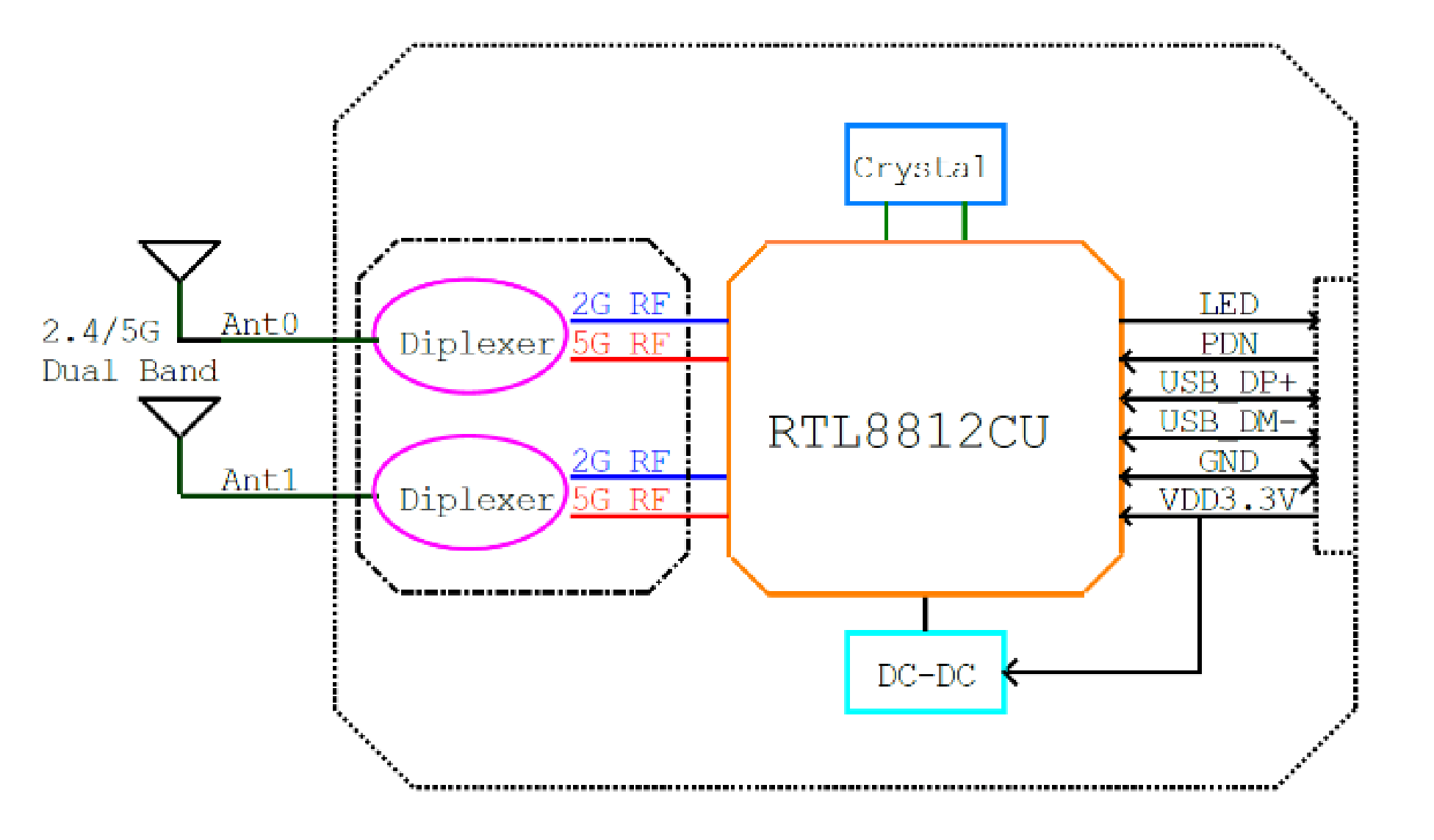

Blokkdiagram
![屏幕截图 2025-12-30 144112]()
Generelle spesifikasjoner
Modulnavn |
BL-M8812CU3 |
Brikkesett |
RTL8812CU-CG |
WLAN-standarder |
IEEE802.11a/b/g/n/ac |
Vertsgrensesnitt |
USB2.0 for WLAN |
Antenne |
Koble til de eksterne antennene via IPEX-kontakter |
Dimensjon |
27,0*17,8*3,1 mm (L*B*H) |
Strømforsyning |
DC 3,3V±0,2V @850mA (maks.) |
Driftstemperatur |
-20℃ til +70℃ |
Drift Fuktighet |
10 % til 95 % RF (ikke-kondenserende) |

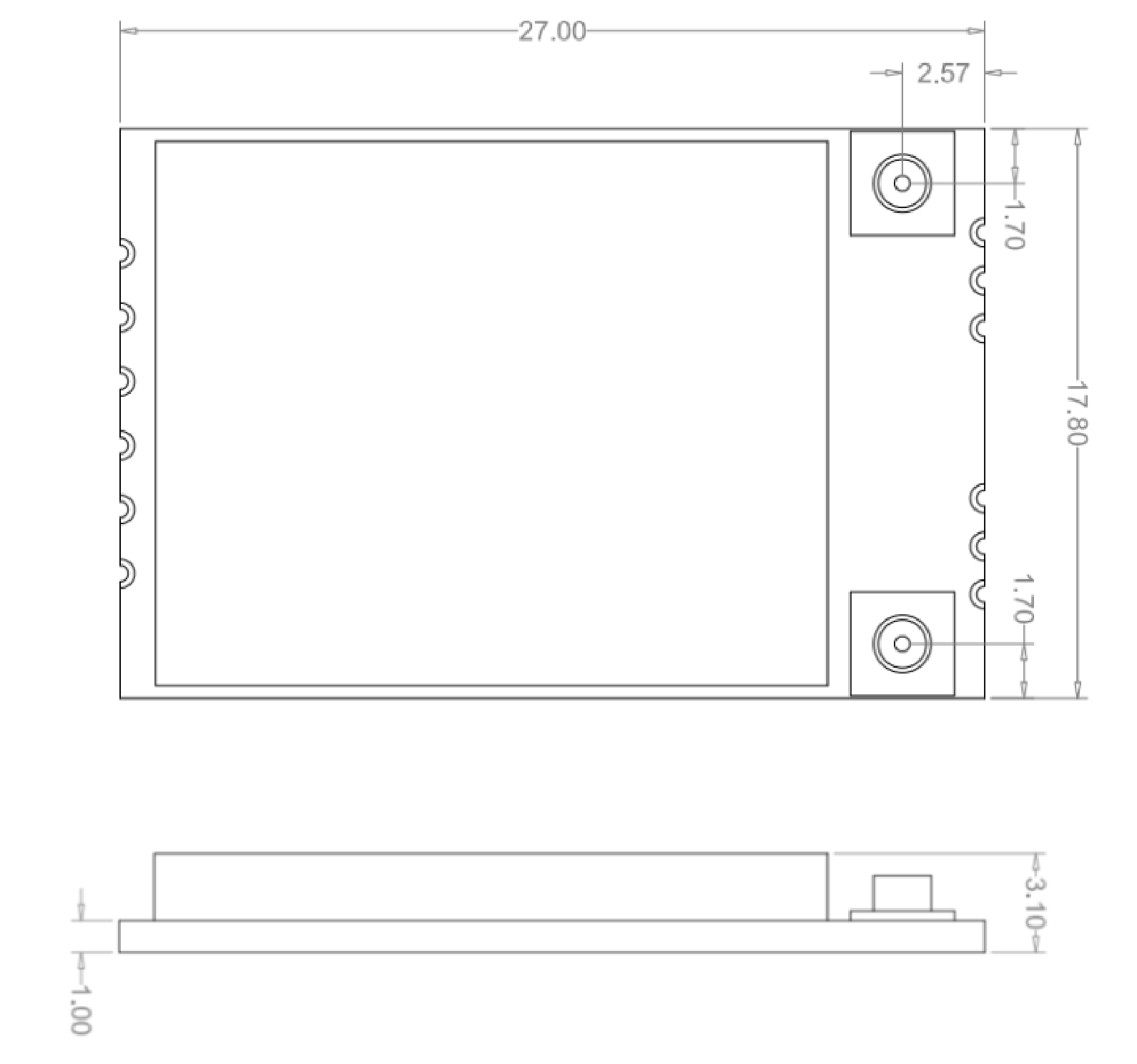

Produktdimensjon
![屏幕截图 2025-12-30 144124]()
Moduldimensjon: 27.0mm*17.8mm*3.1mm （L*B*H ; Toleranse: ±0,15 mm）
IPEX / MHF-1-kontaktdimensjon: 3,0*2,6*1,2 mm (L*B*H, Ø2,0mm)

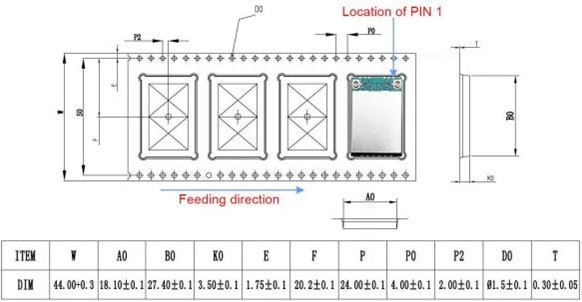

Pakkedimensjoner
![图片1]()
![图片2]()

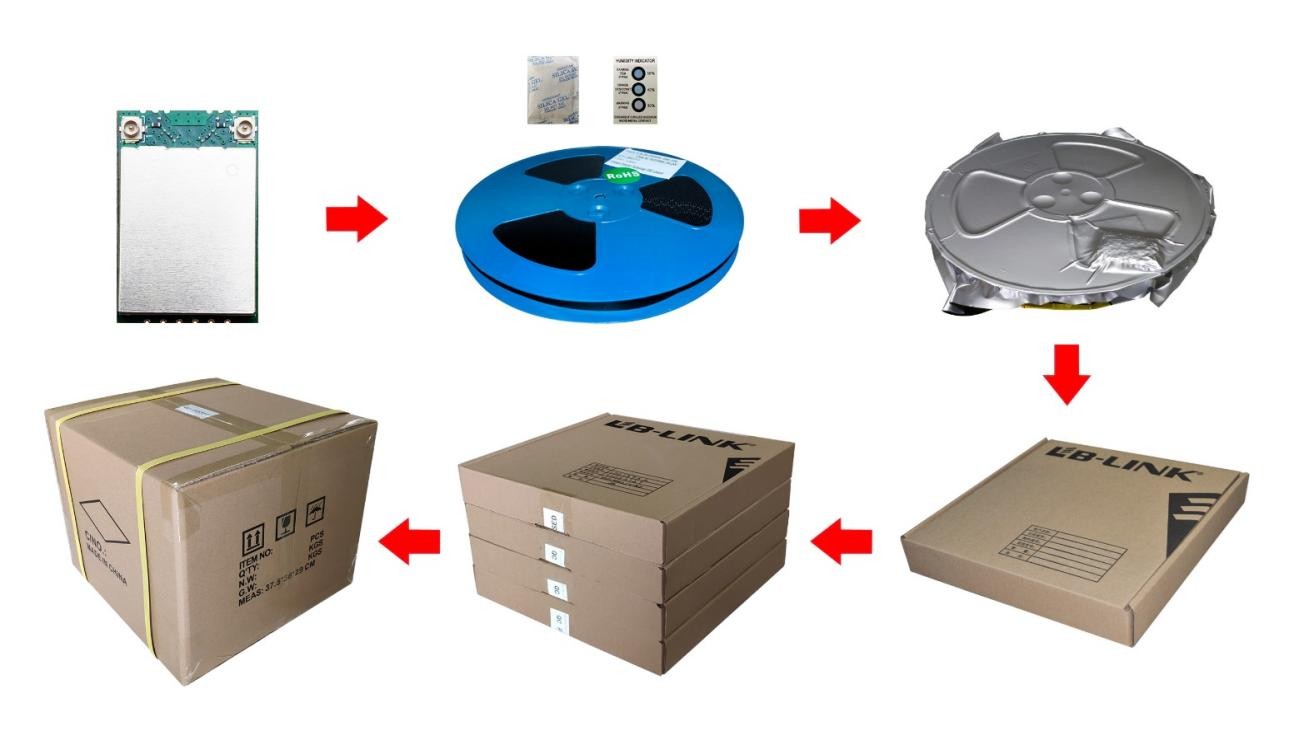

Pakkespesifikasjon:
1. 700 moduler per rull og 2800 moduler per boks.
2. Ytre boksstørrelse: 37,5*36*29cm.
3. Diameteren på den blå miljøvennlige gummiplaten er 13 tommer, med en total tykkelse på 48 mm (med en bredde på 44 mm bærebelte).
4. Legg 1 pakke tørrmiddel (20g) og fuktighetskort i hver antistatisk vakuumpose.
5. Hver kartong er pakket med 4 esker.
