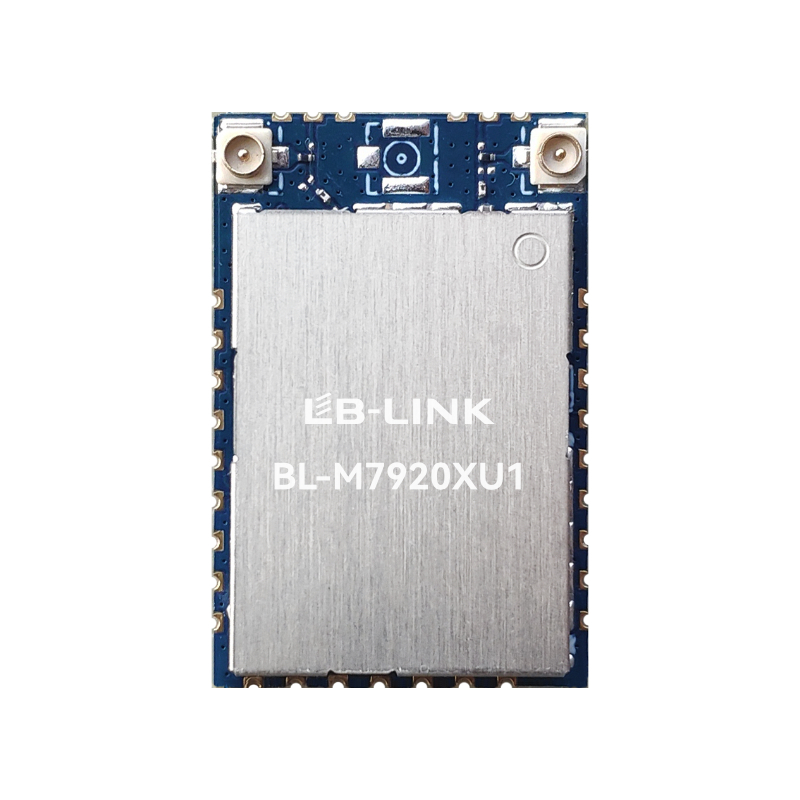

Módulo M7920XU1 2T2R 802.11a/b/g/n/ac/ax WiFi+B5.3

Duplique as capacidades da sua rede com módulos WiFi USB duplos

Introdução

BL-M7920XU1 é um módulo combinado WLAN + Bluetooth v5.3 de banda dupla altamente integrado. Ele combina um subsistema WLAN de banda dupla 2T2R e um subsistema Bluetooth v5.3. Este módulo é compatível com o padrão IEEE 802.11 a/b/g/n/ac/ax e fornece a taxa PHY máxima de até 1200Mbps, suporta o modo duplo BT/BLE com conformidade com BT v5.3/v4.2/v2.1, oferecendo conectividade sem fio rica em recursos em altos padrões e fornecendo taxa de transferência confiável e econômica de um estendido distância.

Características

Frequência operacional: 2,4 ~ 2,4835 GHz ou 5,15 ~ 5,85 GHz

Padrões IEEE: IEEE 802.11a/b/g/n/ac/ax

A taxa PHY sem fio pode atingir até 1200 Mbps

Suporta modo duplo BT Classic / BT Low Energy

Fonte de alimentação principal DC 3,3V±0,2V

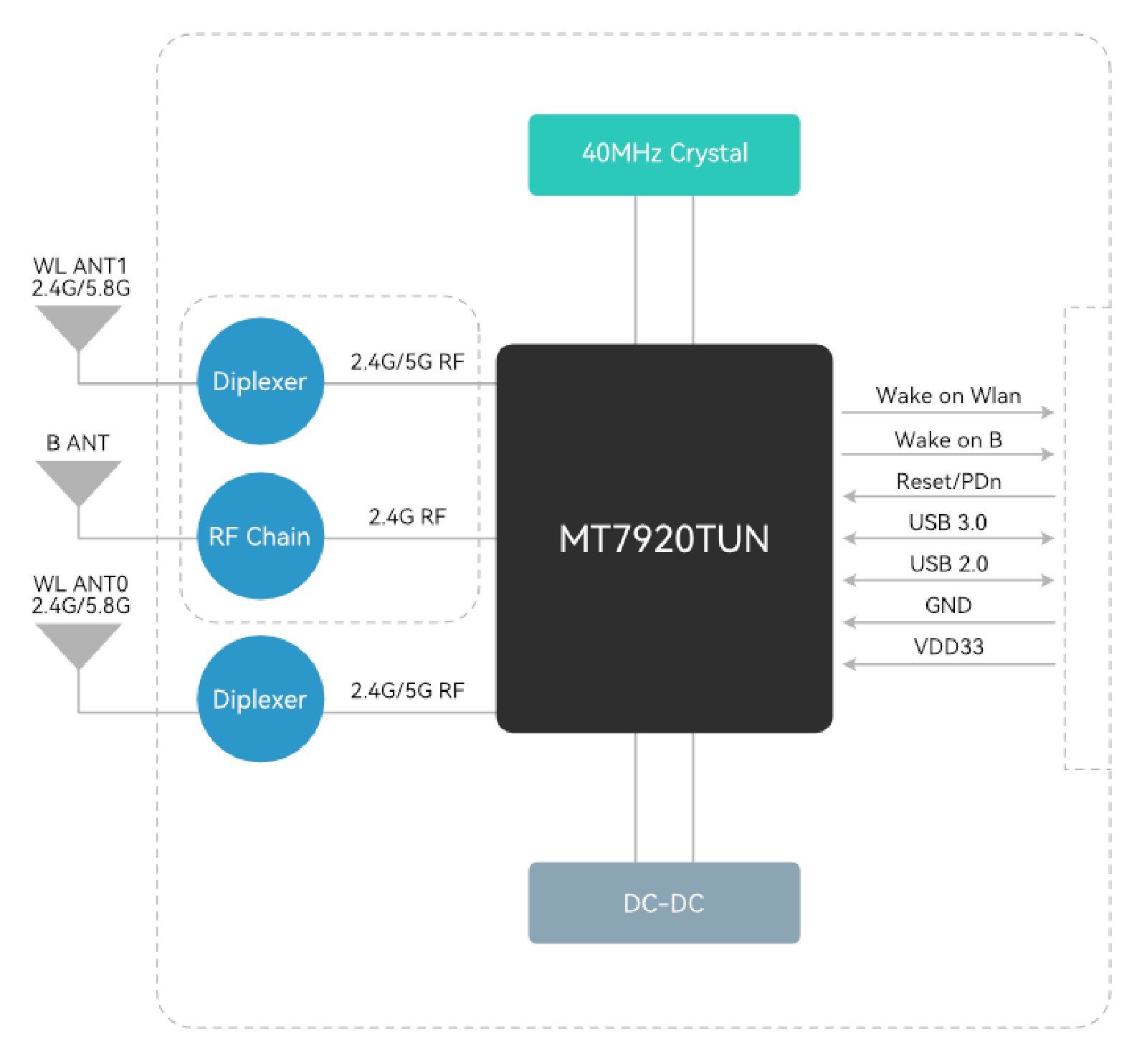

Diagrama de blocos

Especificações Gerais

Nome do módulo	BL-M7920XU1
Chipset	MT7920TUN
Padrões WLAN	IEEE 802.11 a/b/g/n/ac/ax
Especificação BT	Especificação principal do Bluetooth v5.3/4.2/2.1
Interface de host	USB3.0/USB2.0 para WLAN e Bluetooth
Antena	Conecte às antenas externas através de conectores IPEX PADs de meio furo para antena BT externa (conector IPEX reservado para BT）
Dimensão	27,0*17,8*2,4mm (C*L*A)
Fonte de energia	CC 3,3V±0,2V @1200mA (Máx.)
Temperatura de operação	-20℃ a +70℃
Umidade de Operação	10% a 95% UR (sem condensação)

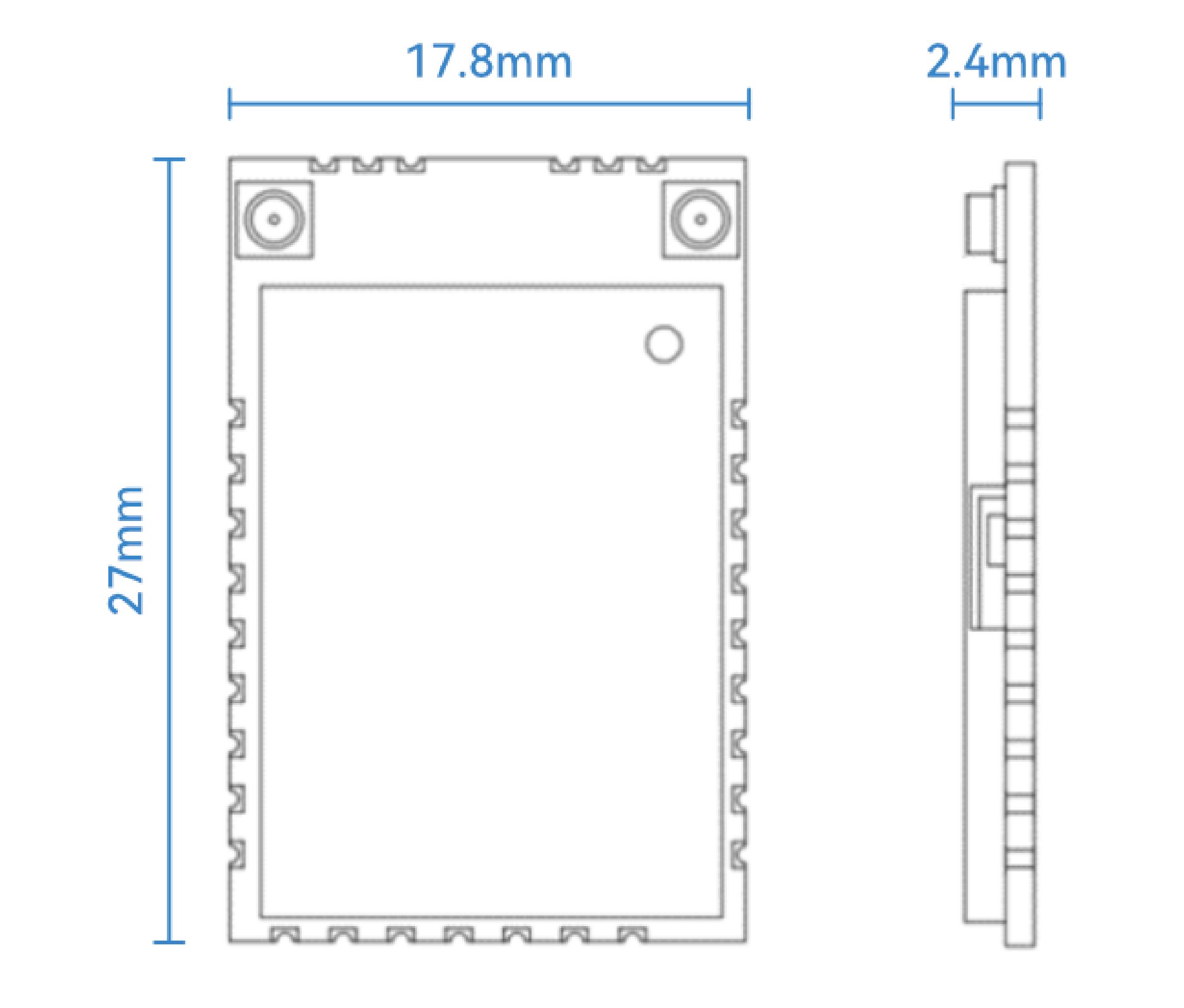

Dimensão do Produto

Dimensão do módulo: 27,0 mm * 17,8 mm * 2,4 mm (C * L * A; Tolerância: ± 0,3 mm_C/L, ± 0,2 mm_A)

Dimensão do conector IPEX / MHF-1: 3,0 * 2

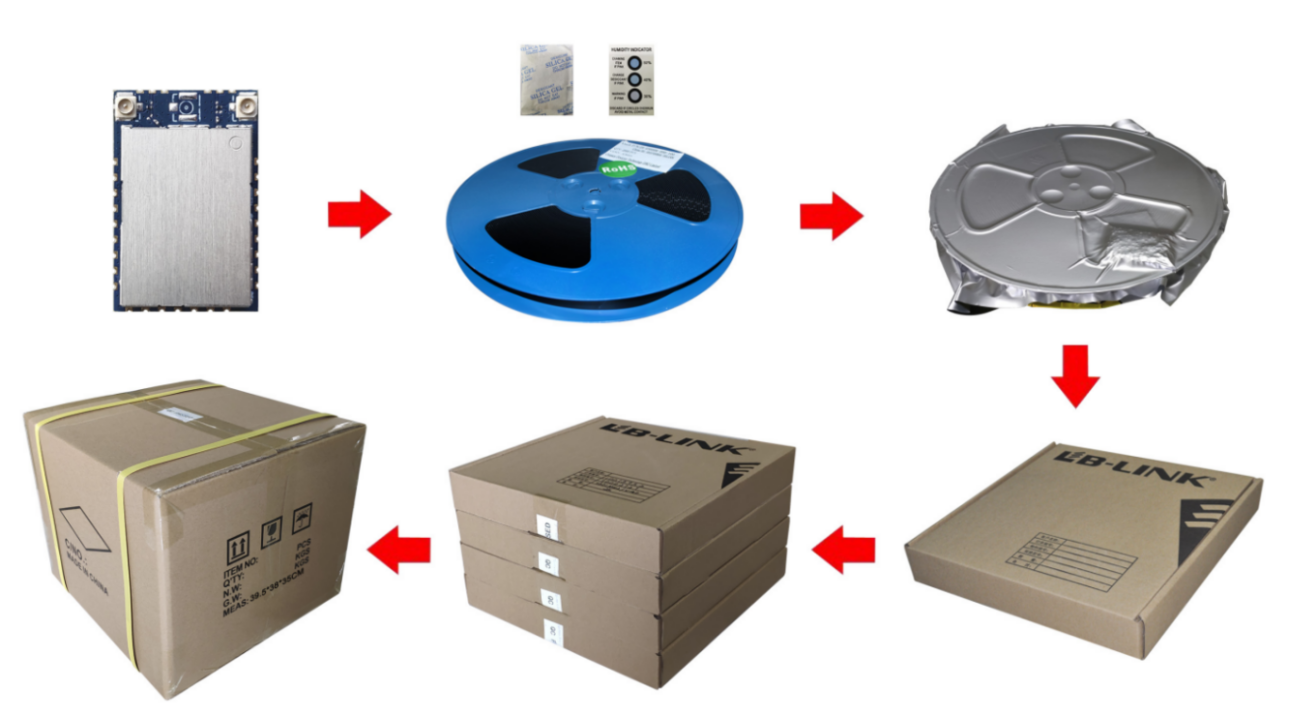

Dimensões do pacote

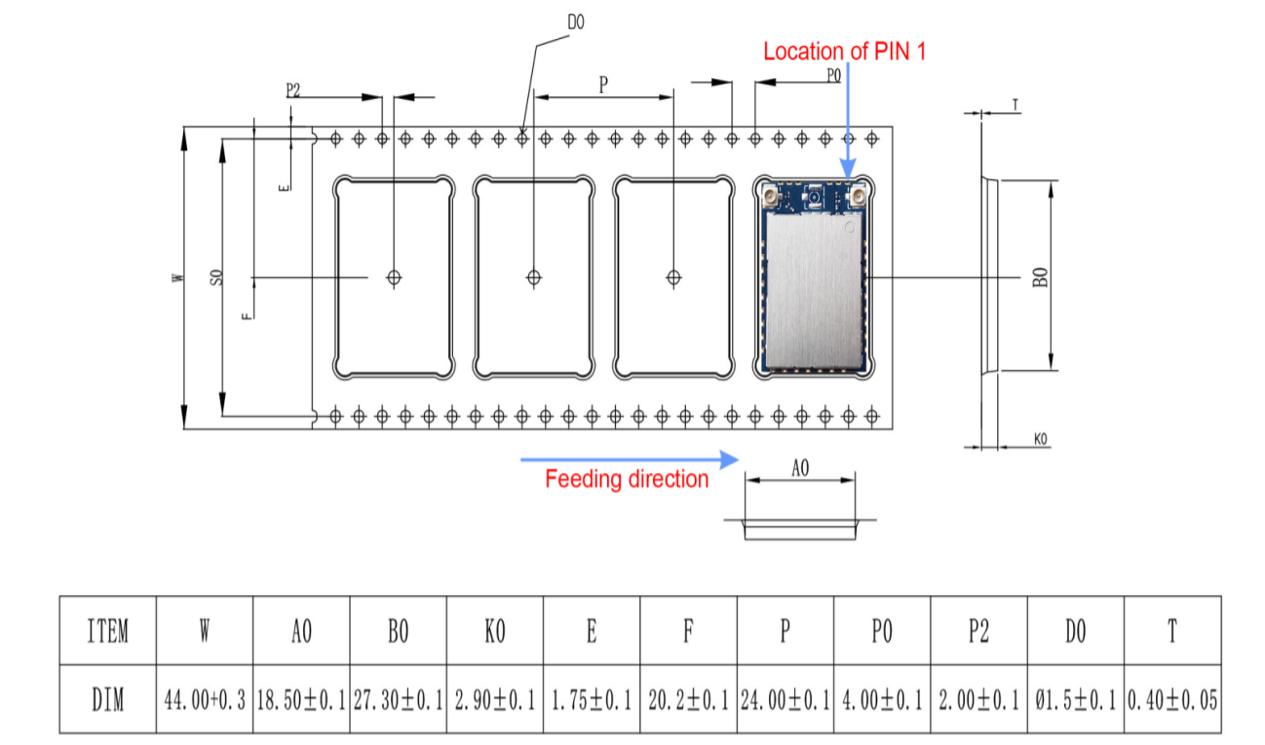

Especificação do pacote:

1. 900 módulos por rolo e 3.600 módulos por caixa.

2. Tamanho da caixa externa: 39,5*38*35cm.

3. O diâmetro da placa de borracha ecológica azul é de 13 polegadas, com uma espessura total de 48 mm

    (com largura de cinto de transporte de 44mm).

4. Coloque 1 pacote de agente seco (20g) e cartão de umidade em cada saco de vácuo antiestático.

5. Cada caixa é embalada com 4 caixas.
