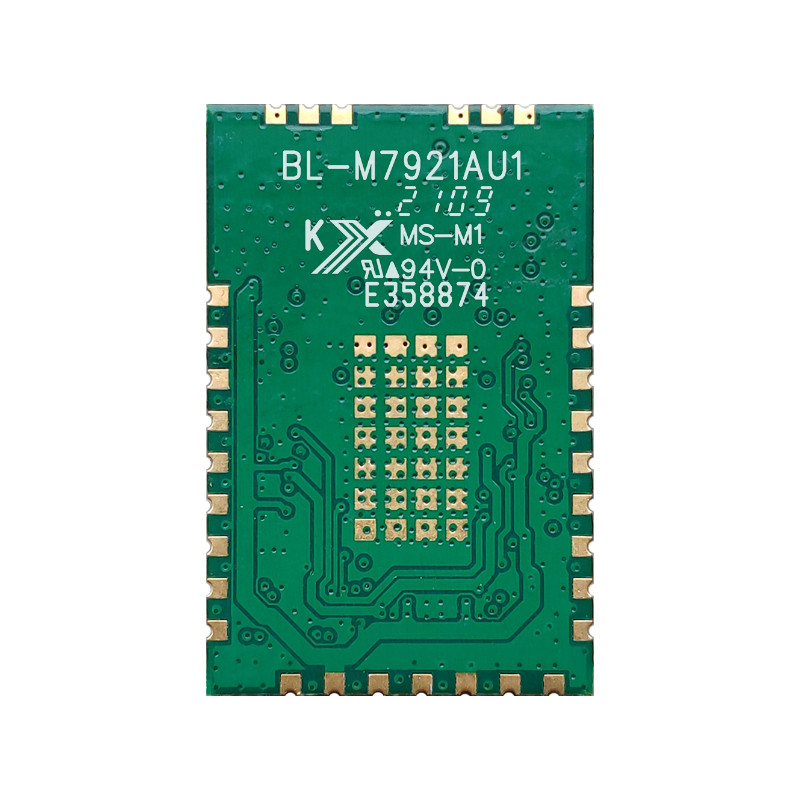

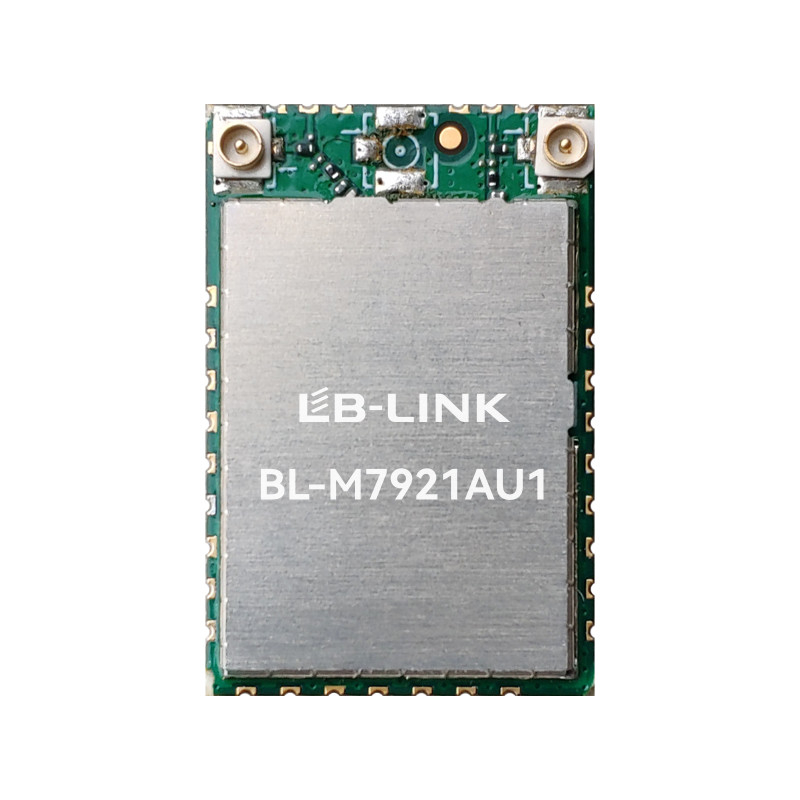

Introducere
BL-M7921AU1 este un modul combinat v5.4 cu trei bandă triplă WLAN + compatibil Bluetooth. Acesta integrează un subsistem WLAN cu bandă triplă 2T2R și un subsistem fără fir cu rază scurtă de acțiune duală, compatibil cu specificația de bază Bluetooth v5.4.
Acest modul respectă standardul IEEE 802.11a/b/g/n/ac/ax (Wi-Fi) și oferă o rată PHY maximă de până la 1200 Mbps. Acceptă modurile de operare Classic BR/EDR și Low Energy (BLE) și este compatibil cu Bluetooth v4.2 și v2.1+EDR. Acest design oferă o conectivitate wireless de înaltă standarde, bogată în caracteristici, împreună cu performanțe fiabile, rentabile și de mare debit pe o distanță extinsă de transmisie.
Caracteristici
Frecvențe de operare: 2,4~2,4835GHz、5,15~5,85GHz sau 5,925~7,125GHz
Caracteristici WLAN:
Suportă canale cu bandă triplă de 2,4 GHz, 5 GHz, 6 GHz
Suportă modul 2T2R cu bandă triplă cu lățime de bandă de 20/40/80Mhz
Suport MU-MIMO RX, MU-OFDMA TX/RX
Suport TX/RX Beamformer
Suport DBDC (2.4G 1T1R + 5G / 6GHz 1T1R)

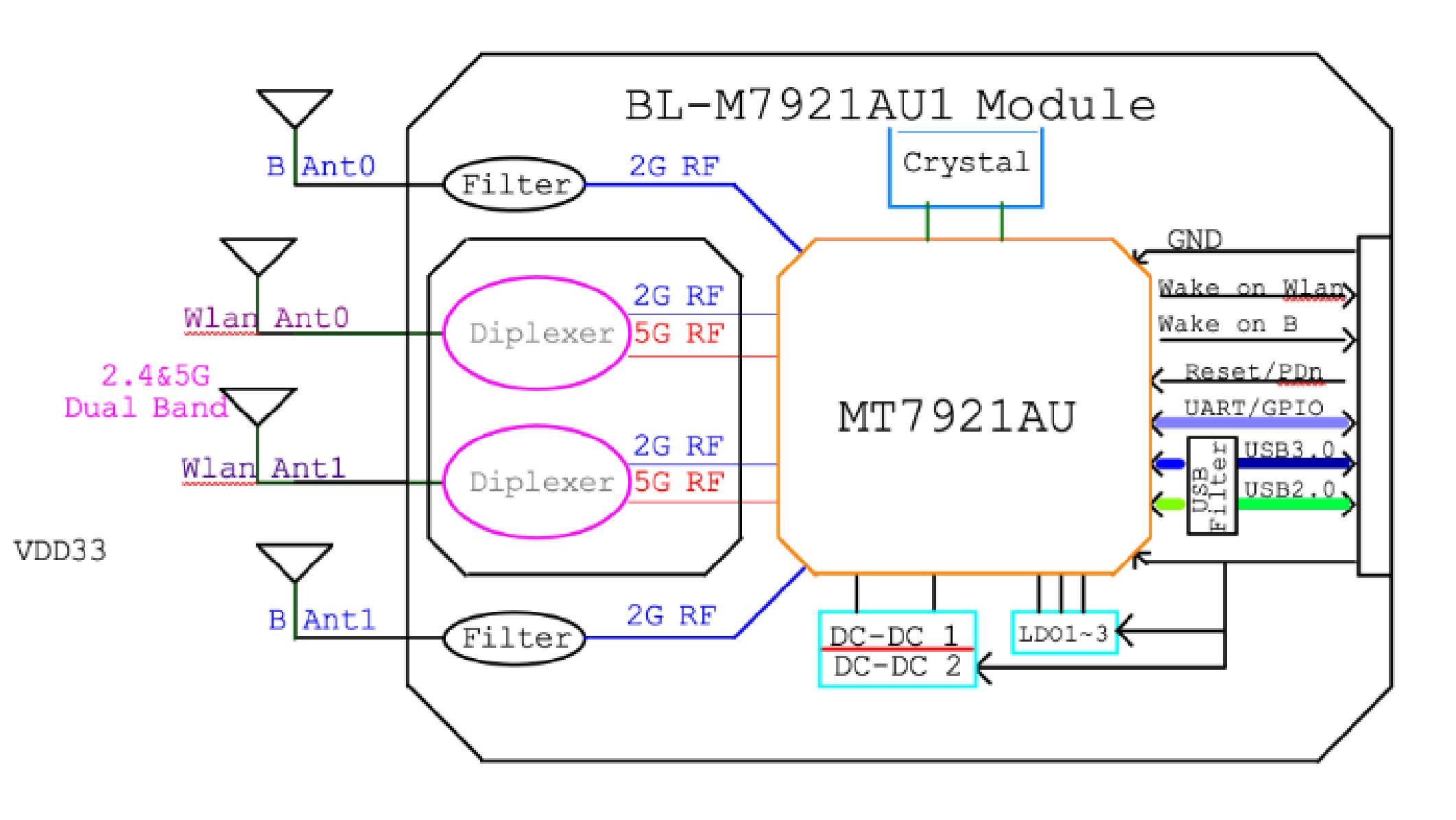

Diagrama bloc
![屏幕截图 2025-12-30 114215]()
Specificații generale
Numele modulului |
BL-M7921AU1 |
Chipset |
MT7921AUN |
Standard WLAN |
IEEE 802.11 a/b/g/n/ac/ax |
Specificația BT |
Specificația de bază Bluetooth v5.4/4.2/2.1 |
Interfață gazdă |
USB3.0/USB2.0 pentru WLAN și Bluetooth (interfață UART rezervată pentru BT) |
Antenă |
Conector IPEX / MHF-1 pentru antene WLAN externe; PAD cu jumătate de gaură pentru antene BT externe (conector IPEX rezervat pentru BT0) |
Dimensiune |
27,0*17,8*2,5 mm (L*L*H) |
Alimentare electrică |
DC 3,3 V±0,2 V @ 1800 mA ( Vârf maxim) |
Temperatura de funcționare |
-20℃ până la +70℃ |
Umiditate de funcționare |
10% până la 95% RH (fără condensare) |

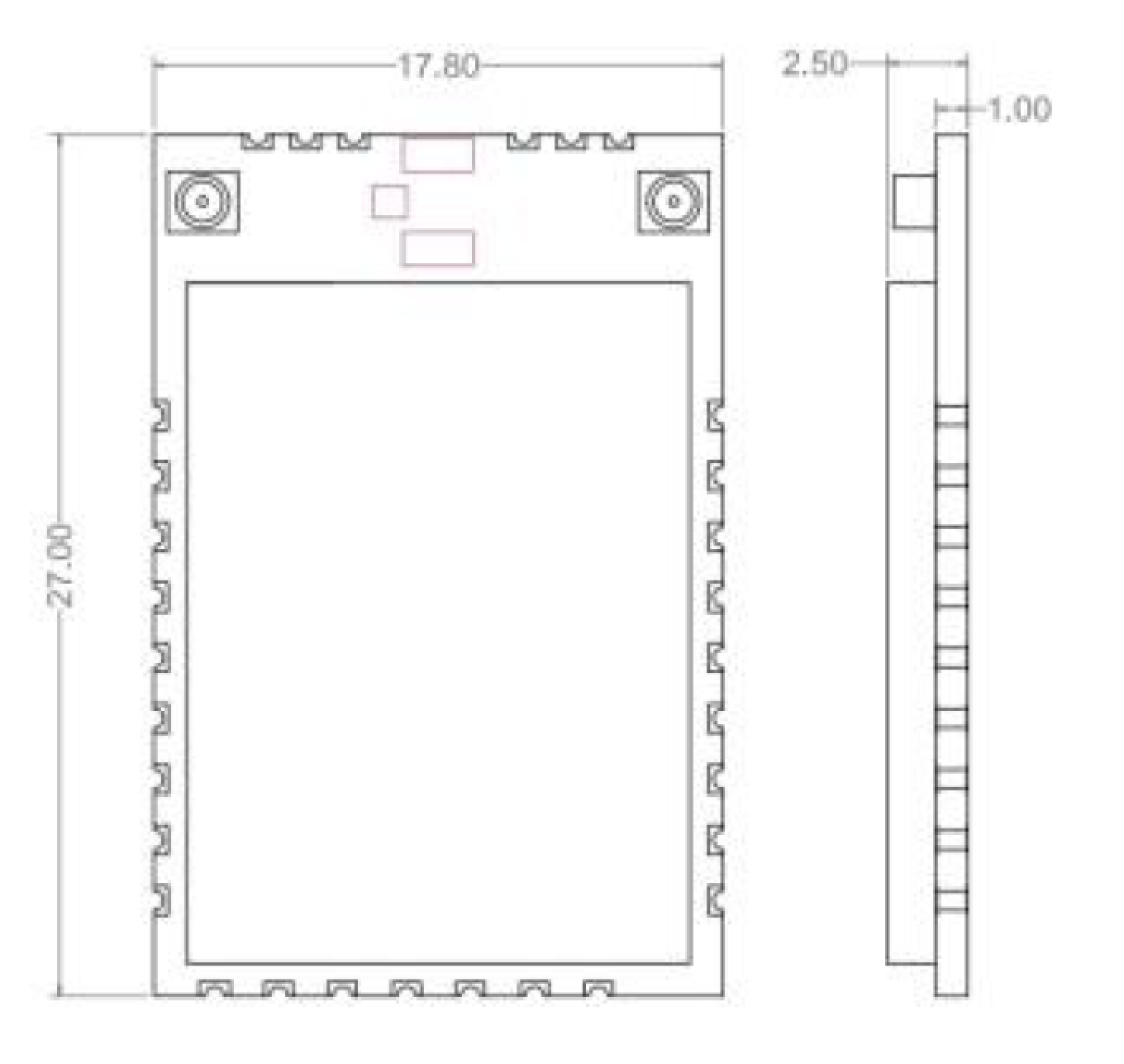

Dimensiunea produsului
![屏幕截图 2025-12-30 114333]()
Dimensiunea modulului: 27.0*17.8*2.5mm (L*W*H; Toleranță: ±0.3mm_L/W, ±0.2mm_H)
Dimensiune conector IPEX / MHF-1: 2,6*3,0*1,2mm (L*W*H, Ø2,0mm)

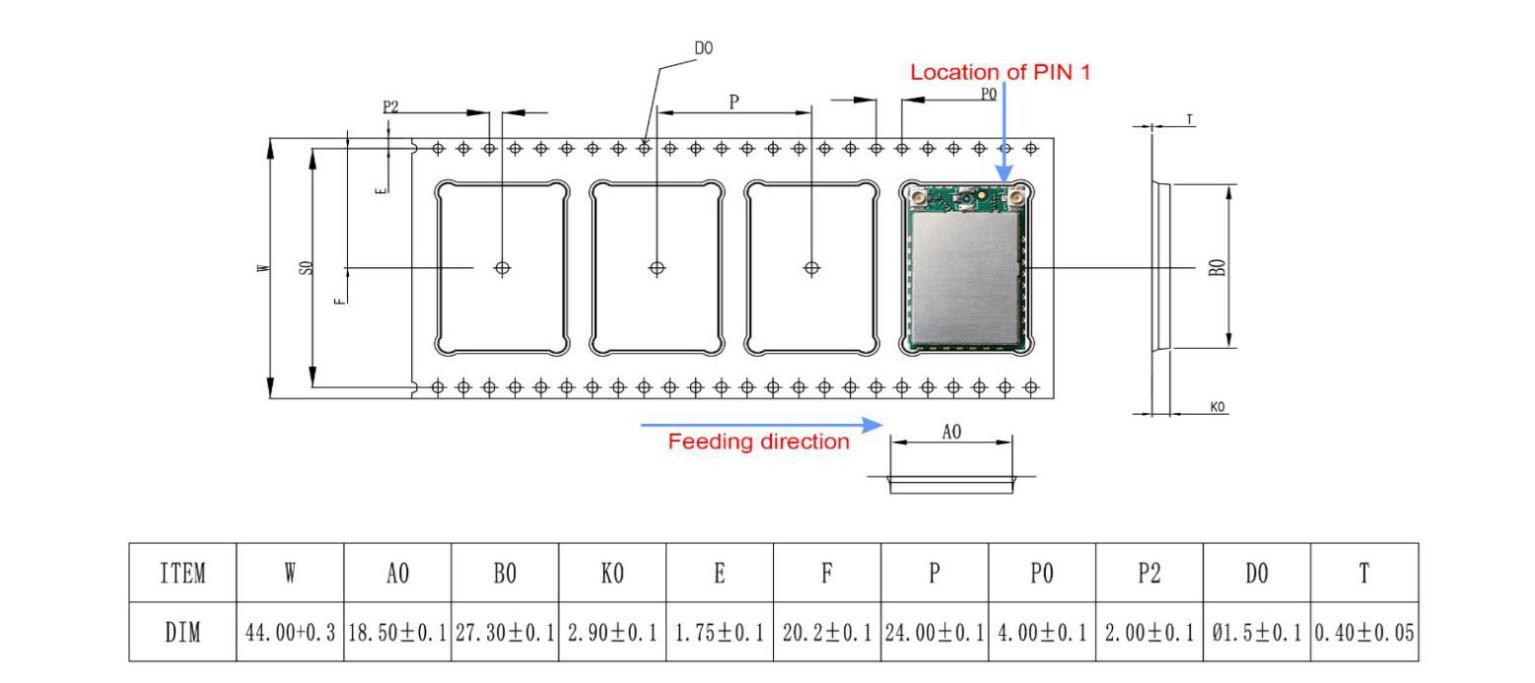

Dimensiuni pachet
![图片1]()
![图片2]()

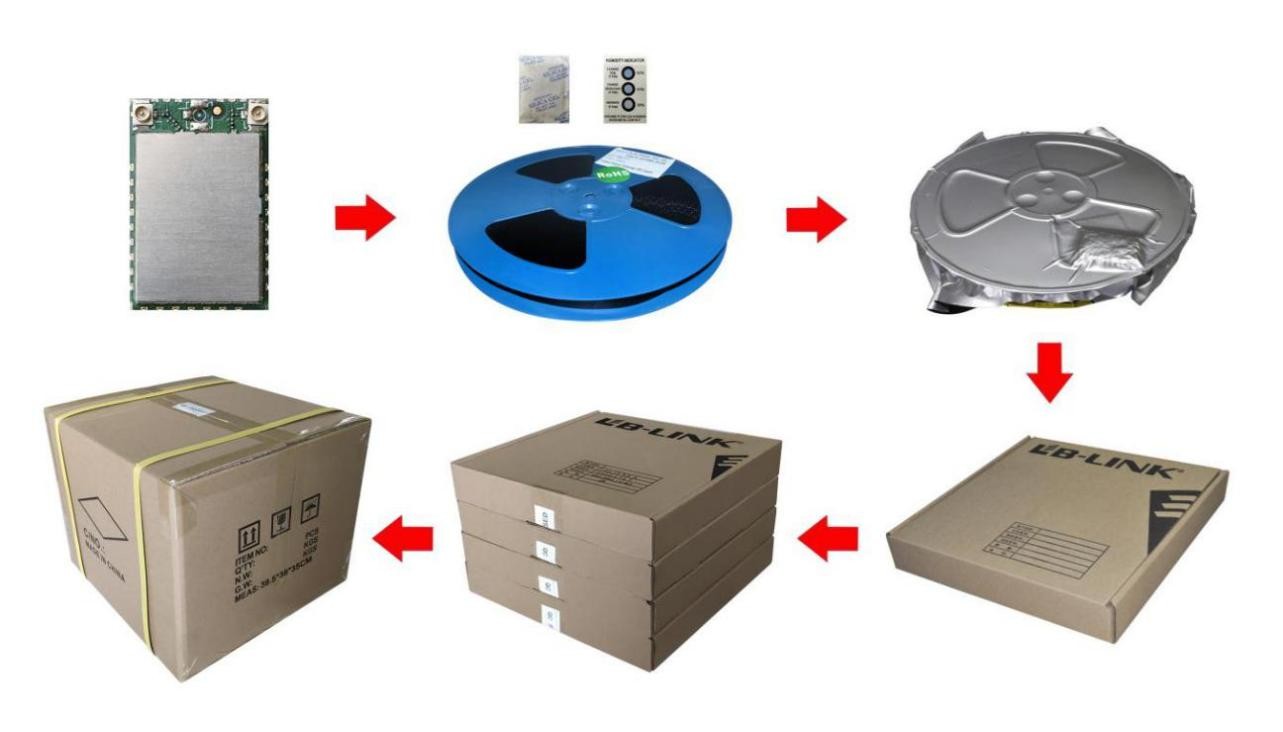

Specificația pachetului:
1. 900 de module pe rolă și 3.600 de module pe cutie.
2. Dimensiunea cutiei exterioare: 39,5*38*35cm.
3. Diametrul plăcii albastre de cauciuc ecologice este de 13 inci,
cu o grosime totală de 48 mm (cu o lățime de curea de transport de 44 mm).
4. Puneți 1 pachet de agent uscat (20g) și 1 card de umiditate PC în fiecare sac de vid antistatic.
5. Fiecare cutie este ambalată cu 4 cutii.
