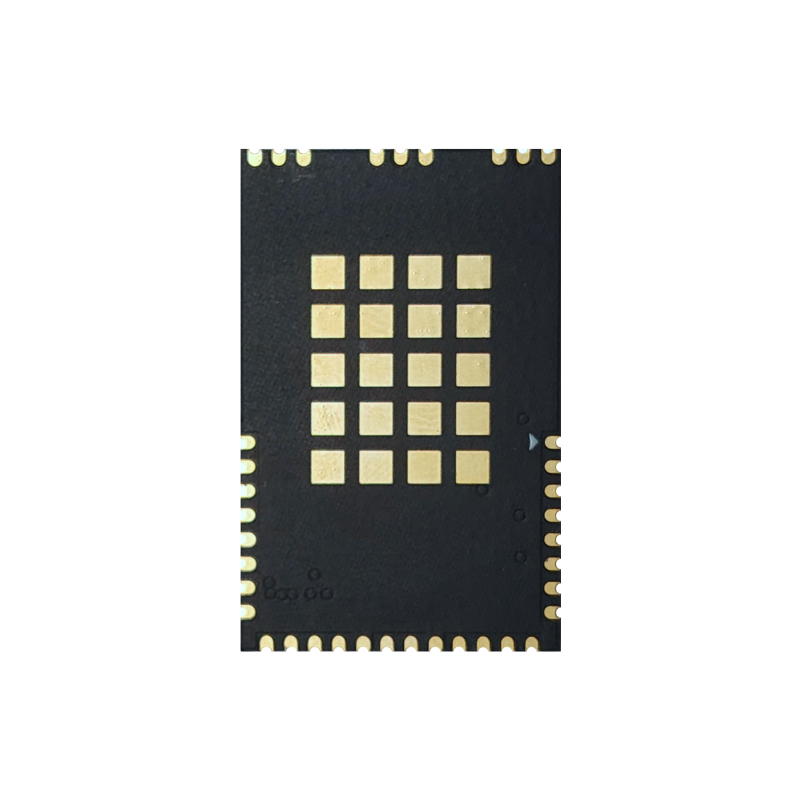

Introducere

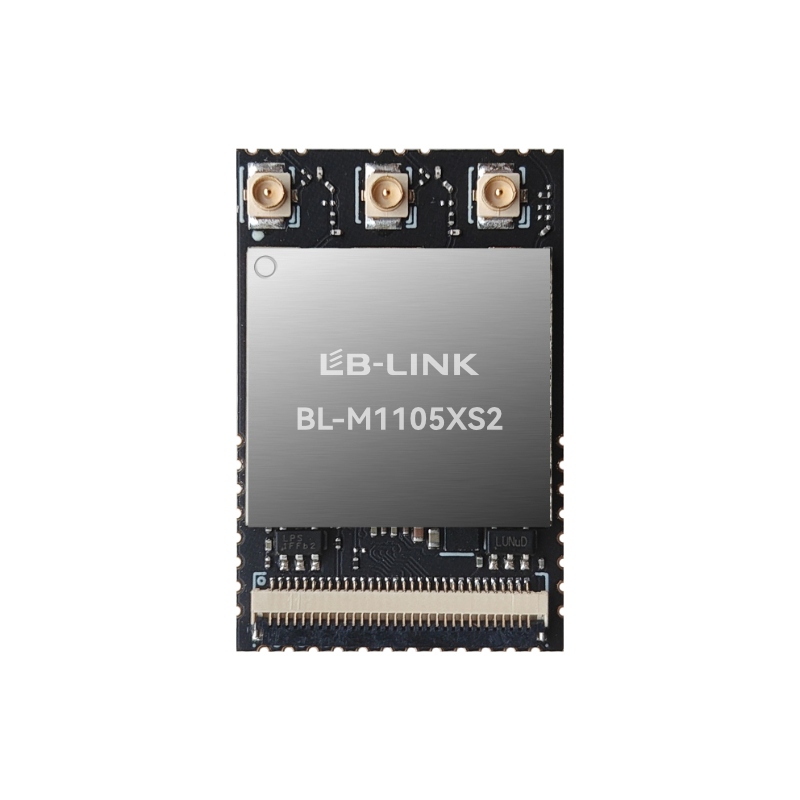

BL-1105XS2 este o bază de modul wireless de mare putere cu bandă unică de 5GHz foarte integrată pe Hi1105, PMU integrat, CMU, MAC, PHY, RF și alte module, integrare ridicată, controler de comunicații fără fir de înaltă performanță un singur cip. Modulul are încorporat FEM de mare putere și acceptă modul de bandă îngustă de 5/10MHz, extinzând semnificativ distanța de comunicare WLAN, ideal pentru aplicații de transmisie video fără fir pe distanță lungă, cum ar fi camera IP și UAV.
Caracteristici
Frecventa de operare: 4.905~4.940GHz; 5,15~5,85GHz; 5,88~5,9GHz;
Standarde IEEE: IEEE 802.11 a (Mod bandă îngustă)
Suportă bandă îngustă 5/10MHz cu 2T2R
Conectați-vă la antena externă prin conectorii MHF1/IPEX1
Interfața gazdă este SDIO3.0, compatibilă cu SDIO2.0
Sursă de alimentare DC 5V și VBAT 3.7V

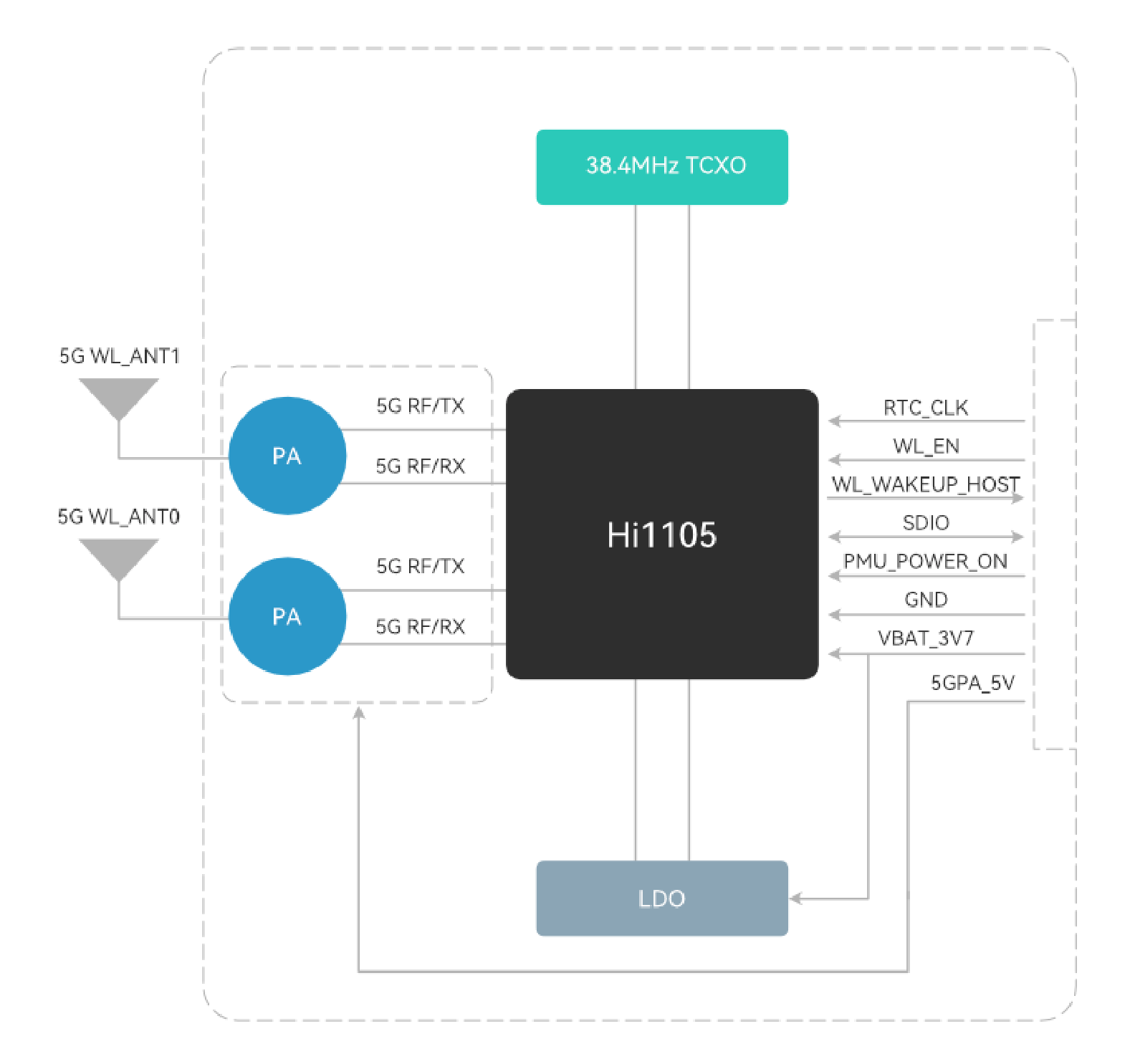

Diagrama bloc
![屏幕截图 2025-12-30 110047]()
Specificații generale
Numele modulului |
BL-M1105XS2 |
Chipset |
HiSilicon Hi1105 |
Standarde WLAN |
IEEE 802.11 a (Mod bandă îngustă) |
Modul de lucru |
AP sau stație cu bandă îngustă de 5/10MHz |
Interfață8gazdă |
SDIO3.0 compatibil SDIO2.0 |
Antenă |
Conectați-vă la antena externă prin conectori IPEX |
Dimensiune |
31,0*20,0*3,0 mm (L*L*H) |
Alimentare electrică |
VBAT 3,7 V la 1000 mA (max.) și 5,0 V CC la 2000 mA (max.) |
Temperatura de funcționare |
-20℃ până la +70℃ |
Umiditate de funcționare |
10% până la 95% RH (fără condensare) |

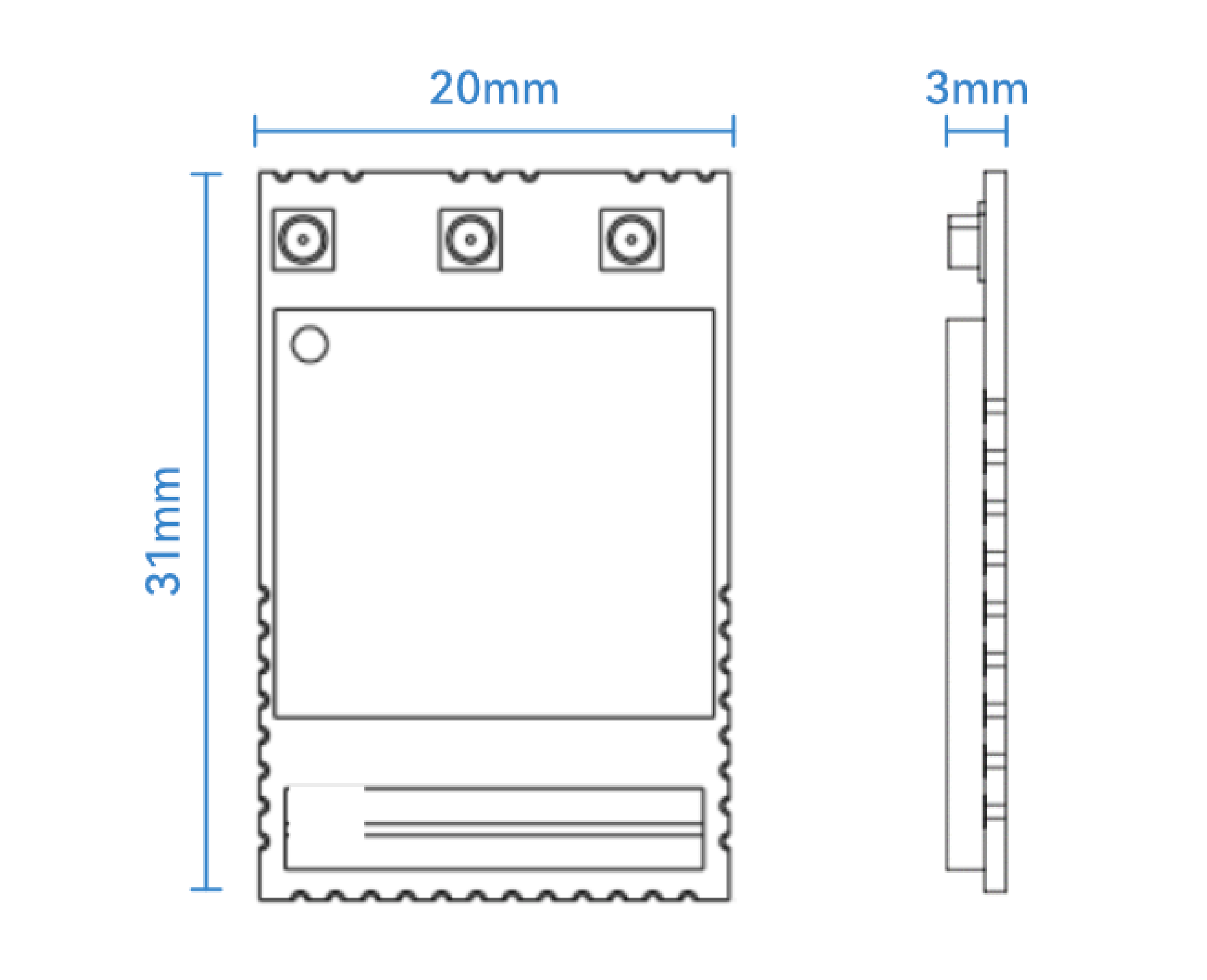

Dimensiunea produsului
![屏幕截图 2025-12-30 110105]()
Dimensiunea modulului: 31.0mm*20.0mm*3.0mm（L*W*H; Toleranță: ±0.3mm_L/W, ±0.2mm_H）
Dimensiunea conectorului IPEX / MHF-1: 3.0*2.6*1.25mm (L*W*H, Ø2.0mm)

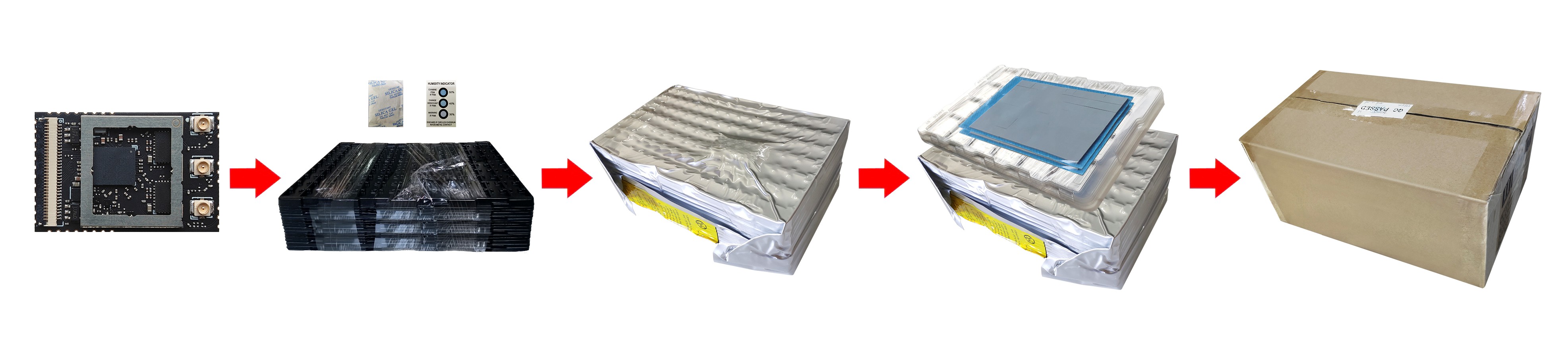

Dimensiuni pachet
![1]()
Specificația pachetului:
1. 48 de module per blister, și 384 de module, 384 de capace de protecție, 384 de tampoane de silicon termoconductoare per cutie.
2. Blisterul este legat cu membrană de sârmă și pus într-o pungă de vid antistatică.
3. Pune 1 pungă de margele uscate (20g) în fiecare sac de vid antistatic. 1 card de umiditate cu 3 puncte.
4. Dimensiunea cutiei exterioare este de 35,2 * 21,5 * 15,5 cm.
