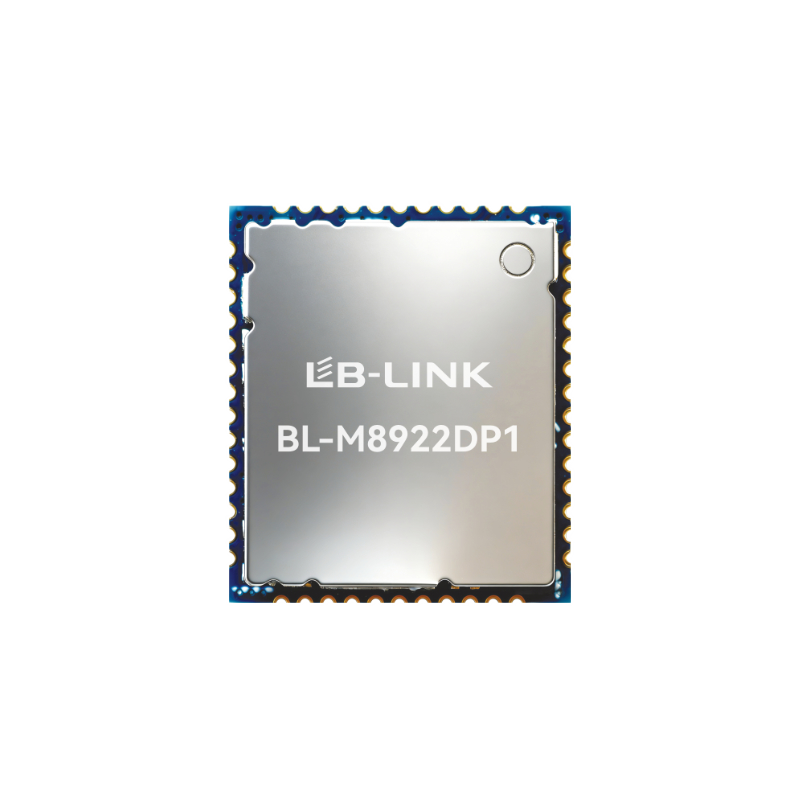

M8922DP1 2T2R Triple-Band 802.11a/b/g/n/ac/ax/be WiFi 7 ماڈیول | B5.4، Zigbee 3.0 اور Thread 1.3

BL-M8922DP1 ایک ٹرپل بینڈ وائی فائی 7 ماڈیول ہے جس میں 2T2R کنفیگریشن ہے، جو 802.11be (وائی فائی 7)، بلوٹوتھ 5.4، Zigbee 3.0، اور تھریڈ 1.3 کو سپورٹ کرتا ہے۔ کمپیکٹ، انڈسٹریل گریڈ، اور OEM/بلک سپلائی کے لیے تیار، یہ IoT اور سمارٹ ڈیوائسز کے لیے ملٹی پروٹوکول کا مثالی حل ہے۔

دستیابی:
مقدار:
  • BL-M8922DP1

  • LB-LINK

  • V5.4

  • ریئلٹیک

LB-LINK BL-M8922DP1 ٹرپل بینڈ وائی فائی 7 ماڈیول 2×2 EHT160 کے ساتھ، ملٹی پروٹوکول سپورٹ (BLE5.4، Zigbee، Thread)، PCIe+USB ڈوئل پورٹ کنیکٹیویٹی اور کمپیکٹ 13×15mm فارم فیکٹر

تعارف

BL-M8922DP1 ایک انتہائی مربوط ٹرپل بینڈ WLAN + B کومبو PCI-E ماڈیول ہے۔ یہ USB انٹرفیس کنٹرولر سے لیس B v5.4 سب سسٹم کے ساتھ PCI ایکسپریس انٹرفیس کنٹرولرز کے ساتھ 2T2R ٹرپل بینڈ WLAN سب سسٹم کو مربوط کرتا ہے۔ IEEE 802.11 a/b/g/n/ac/ax/be معیارات کے مطابق، ماڈیول 2402 Mbps کی زیادہ سے زیادہ PHY شرح فراہم کرتا ہے۔ یہ ڈوئل موڈ B کو سپورٹ کرتا ہے اور B v5.4، v4.2 اور v2.1 وضاحتوں کے ساتھ مطابقت رکھتا ہے۔ مزید برآں، اس میں IEEE 802.15.4، Zigbee 3.0 اور Thread 1.3 پروٹوکول شامل ہیں۔ یہ آل ان ون ماڈیول اعلی کارکردگی والے وائرلیس انٹیگریٹڈ ڈیوائسز بشمول OTT باکس، سیٹ ٹاپ باکس، HD کیمرے اور بہت کچھ کے لیے ایک مکمل حل کے طور پر کام کرتا ہے۔

خصوصیات

  • 2.4GHz، 5GHz، 6GHz ٹرپل بینڈ چینلز کو سپورٹ کریں۔

  • ڈوئل بینڈ کنکرنٹ (2.4G 1T1R+5G/6GHz 1T1R) اور ملٹی لنک آپریشن کو سپورٹ کریں

  • آپریٹنگ فریکوئنسی: 2.4~2.4835GHz اور 5.15~5.85GHz / 5.925~7.125GHz

  • 20/40/80/160MHz بینڈوتھ کے ساتھ ٹرپل بینڈ 2T2R موڈ کو سپورٹ کریں

  • فرم ویئر کے ذریعے OFDMA اور MU/RU/SU فیصلے کے راستے کے ساتھ 802.11be کو سپورٹ کریں

  • سپورٹ 802.15.4 Zigbee3.0/Thread1.3

  • آدھے سوراخ والے پیڈ کنیکٹرز کے ذریعے بیرونی اینٹینا سے جڑیں۔

بلاک ڈایاگرام

BL-M8922DP1 Triple-Band WiFi 7 Module Block Diagram.png

عمومی وضاحتیں

کارڈ کا نام

BL-M8922DP1

چپ سیٹ

RTL8922DE-VL-CG

WLAN معیارات

IEEE802.11a/b/g/n/ac/ax/be

IEEE 802.15.4 معیارات

Zigbee3.0/ Thread1.3

میزبان انٹرفیس

WLAN کے لیے PCI ایکسپریس Gen2 1Lane اور بلوٹوتھ کے لیے USB2.0 FS، Zigbee

اینٹینا

آدھے سوراخ والے پیڈ کنیکٹرز کے ذریعے بیرونی اینٹینا سے جڑیں۔

طول و عرض

15.1*13.1*2.4mm (L*W*H)

بجلی کی فراہمی

DC 3.3V±0۔ 2V@1.5A (زیادہ سے زیادہ)

VDDIO=3.3V±0.2V / 1.8V±0.1V

آپریشن کا درجہ حرارت

-20℃ سے +70℃

آپریشن نمی

10% سے 95% RH (نان کنڈینسنگ)

پروڈکٹ کا طول و عرض

BL-M8922DP1 Triple-Band WiFi 7 Module Product Dimension.png

پیکیج کے طول و عرض

BL-M8922DP1 Triple-Band WiFi 7 Module Package Dimensions1.png
BL-M8922DP1 Triple-Band WiFi 7 ماڈیول پیکیج کے طول و عرض 2.jpg

پیکیج کی تفصیلات:

1. 1000 ماڈیول فی رول اور 4,000 ماڈیول فی باکس۔

2. بیرونی باکس کا سائز: 37.5*36*29cm۔

3. نیلے ماحول دوست ربڑ کی پلیٹ کا قطر 13 انچ ہے، جس کی کل موٹائی 28 ملی میٹر ہے (24 ملی میٹر کیرینگ بیلٹ کی چوڑائی کے ساتھ)۔

4. ہر اینٹی سٹیٹک ویکیوم بیگ میں ڈرائی ایجنٹ (20 گرام) کا 1 پیکج اور 1 نمی کارڈ رکھیں۔

5. ہر کارٹن 5 خانوں سے بھرا ہوا ہے۔
