परिचय

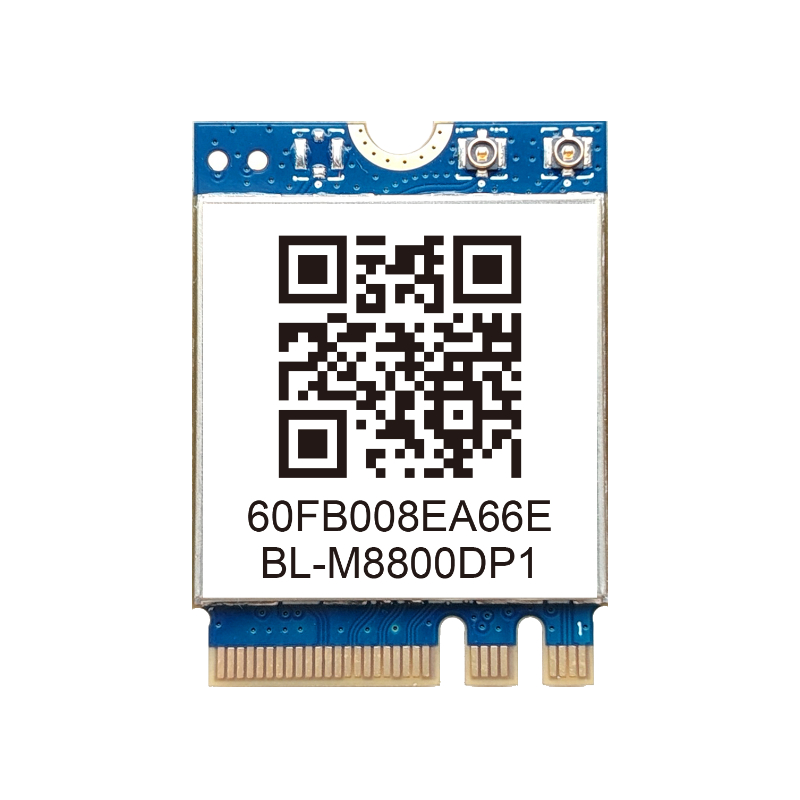

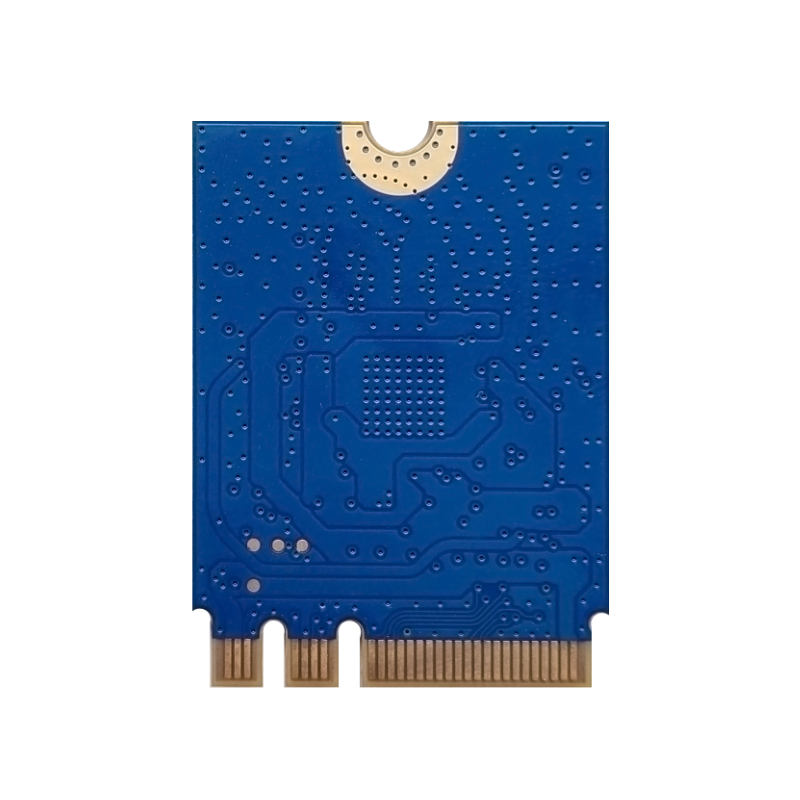

BL-M8800DP1 एक अत्यधिक एकीकृत डुअल-बैंड WLAN + ब्लूटूथ-संगत कॉम्बो M.2 कार्ड है। यह PCI एक्सप्रेस इंटरफ़ेस नियंत्रकों के साथ 2T2R डुअल-बैंड WLAN सबसिस्टम और USB इंटरफ़ेस नियंत्रक के साथ ब्लूटूथ v5.4 कोर विनिर्देश के अनुरूप एक डुअल-मोड शॉर्ट-रेंज वायरलेस सबसिस्टम को एकीकृत करता है।
यह कार्ड IEEE 802.11 a/b/g/n/ac/ax मानक का अनुपालन करता है और 1201 एमबीपीएस तक की अधिकतम PHY दर प्रदान करता है। यह क्लासिक BR/EDR और लो एनर्जी (BLE) दोहरे मोड का समर्थन करता है, और ब्लूटूथ v4.2 और v2.1+EDR विनिर्देशों के साथ बैकवर्ड संगत है। यह ऑल-इन-वन कार्ड लैपटॉप, सेट-टॉप बॉक्स, स्मार्ट टीवी और अन्य उपकरणों के लिए उच्च-प्रदर्शन एकीकृत वाई-फाई और डुअल-मोड वायरलेस कनेक्टिविटी समाधान प्रदान करता है।
विशेषताएँ
एम.2 प्रकार 2230, कुंजी ए+ई कार्ड
ऑपरेटिंग आवृत्तियाँ: 2.4~2.4835GHz और 5.15~5.85GHz
20/40/80MHz चैनल बैंडविड्थ के साथ डुअल-बैंड 2T2R ऑपरेशन का समर्थन करता है
आईईईई 802.11ax के अनुरूप, OFDMA और MU-MIMO की विशेषता
एकीकृत ब्लूटूथ®-संगत दोहरे मोड समर्थन: क्लासिक बीआर/ईडीआर और कम ऊर्जा (एलई)
MHF4/IPEX4 कनेक्टर्स के माध्यम से बाहरी एंटेना से कनेक्शन

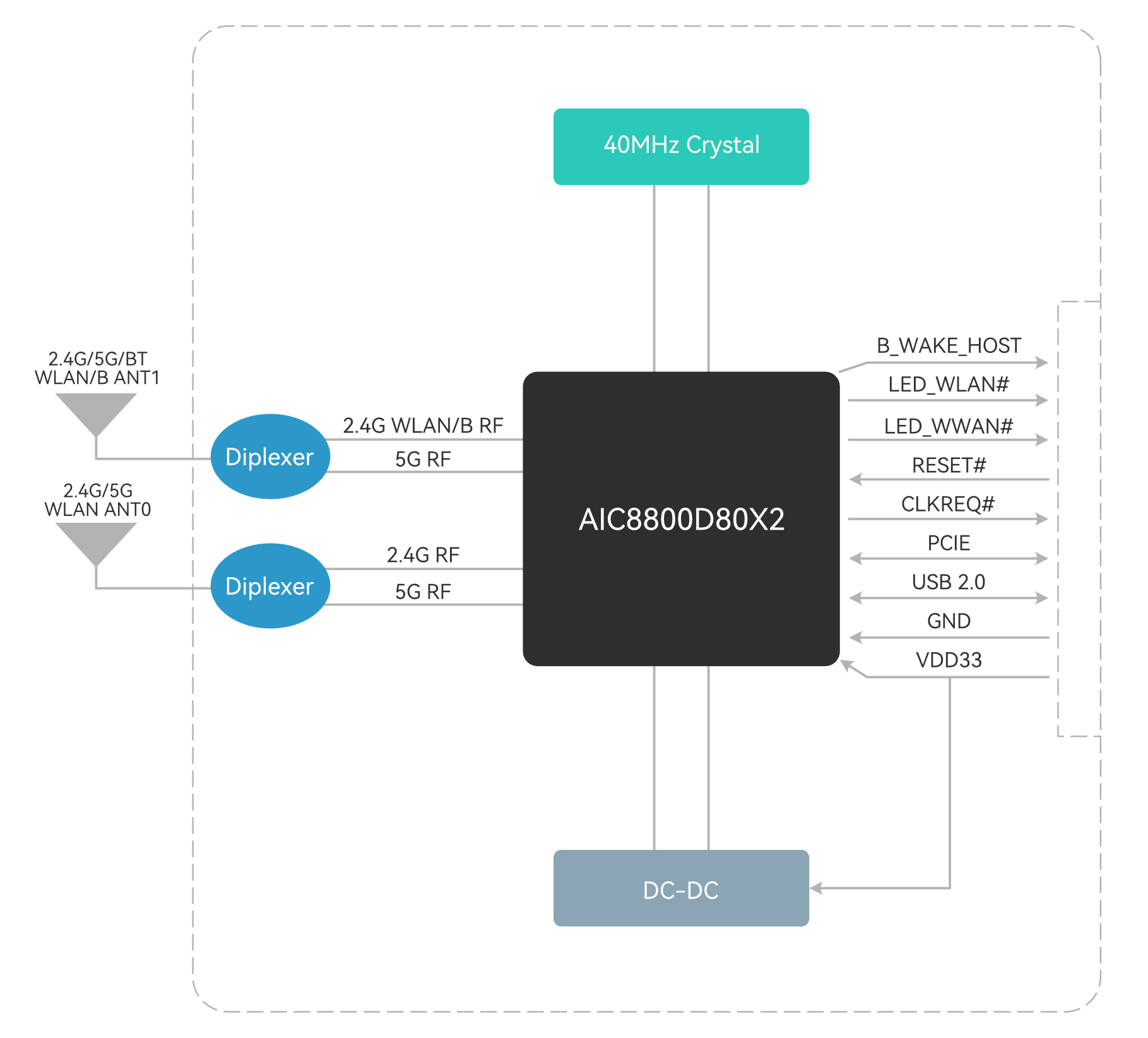

ब्लॉक आरेख
सामान्य विशिष्टताएँ
कार्ड का नाम |
बीएल-एम8800डीपी1 |
चिपसेट |
AIC8800M80X2P |
डब्लूएलएएन मानक |
IEEE802.11a/b/g/n/ac/ax |
| बीटी विशिष्टता |
ब्लूटूथ कोर विशिष्टता v5.4/4.2/2.1 |
होस्ट इंटरफ़ेस |
WLAN के लिए PCI एक्सप्रेस 2.0 और ब्लूटूथ के लिए USB2.0 |
एंटीना |
MHF4/IPEX4 कनेक्टर्स (दो एंटेना) के माध्यम से बाहरी एंटीना से कनेक्ट करें |
आयाम |
एम.2 प्रकार 2230 प्लग करने योग्य कार्ड: 30*22*2.2 मिमी (एल*डब्ल्यू*एच) |
बिजली की आपूर्ति |
DC 3.3V±0.2V@1.5A (अधिकतम) |
ऑपरेशन तापमान |
-20℃ से +70℃ |
ऑपरेशन आर्द्रता |
10% से 95% आरएच (गैर संघनक) |

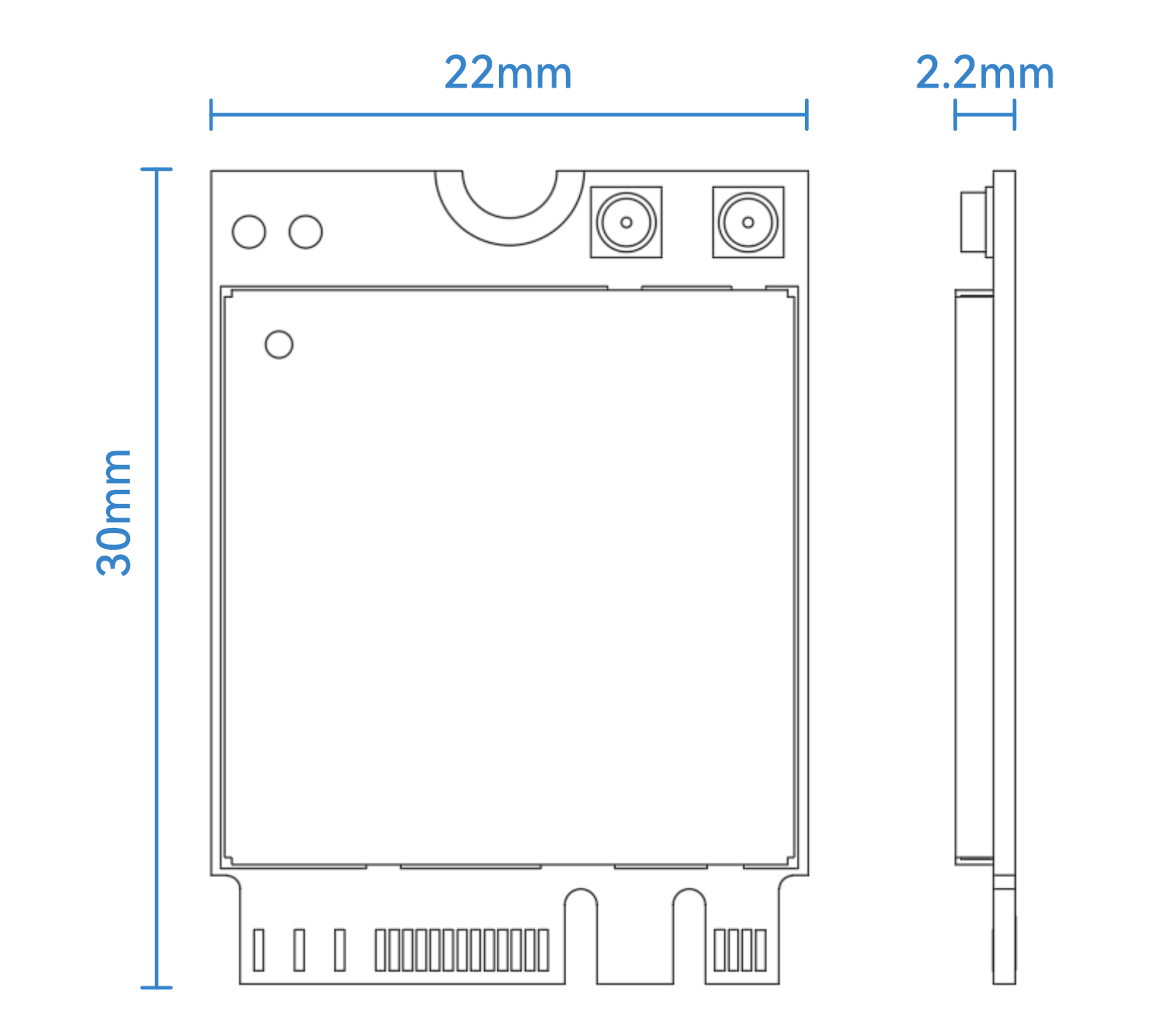

उत्पाद का आयाम
कार्ड आयाम: 30.0*22.0*2.2mm(L*W*H; सहनशीलता: ±0.3mm_L/W, ±0.2mm_H)
IPEX / MHF-4 कनेक्टर आयाम: 2.0*2.0*0.6mm (L*W*H, Ø1.5mm)

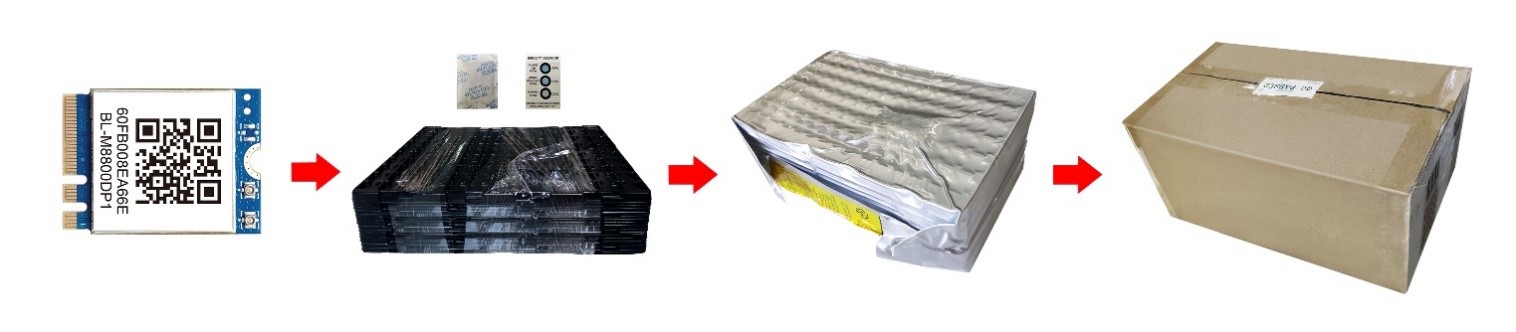

पैकेज आयाम
पैकेज विशिष्टता:
1. प्रति ब्लिस्टर प्लेट 35 कार्ड और प्रति बॉक्स 700 कार्ड।
2. छाले को तार की झिल्ली से बांध दिया जाता है और एंटी-स्टैटिक वैक्यूम बैग में डाल दिया जा��ा है।
3. प्रत्येक एंटी-स्टैटिक वैक्यूम बैग में सूखे मोतियों का 1 बैग (20 ग्राम) और 1 पीसी 3 पॉइंट ह्यूमिडिटी कार्ड रखें।
4. बाहरी बॉक्स का आकार 35.2*21.5*15.5 सेमी है।
