နိဒါန်း

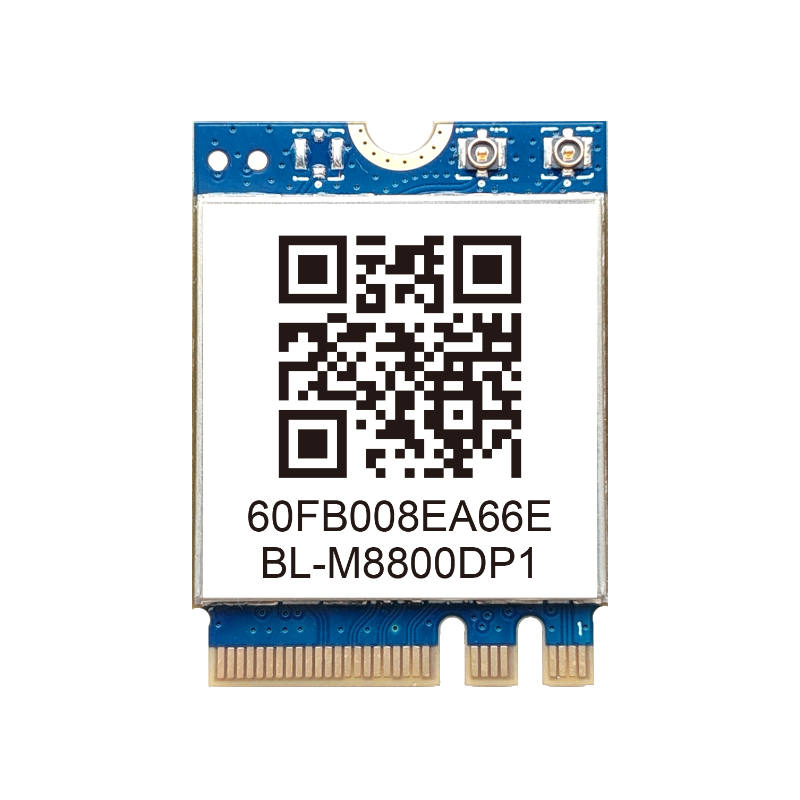

BL-M8800DP1 သည် အလွန်ပေါင်းစပ်ထားသော Dual-band WLAN + Bluetooth-သဟဇာတဖြစ်သော Combo M.2 ကတ်ဖြစ်သည်။ ၎င်းသည် 2T2R Dual-band WLAN စနစ်ခွဲကို PCI Express အင်တာဖေ့စ်ထိန်းချုပ်သူများနှင့် ပေါင်းစပ်ထားပြီး Bluetooth v5.4 core သတ်မှတ်ချက်နှင့် လိုက်လျောညီထွေဖြစ်သော Bluetooth v5.4 core သတ်မှတ်ချက်နှင့် လိုက်လျောညီထွေရှိသော USB interface controller ဖြင့် ပေါင်းစပ်ထားသည်။
ဤကတ်သည် IEEE 802.11 a/b/g/n/ac/ax စံနှုန်းများနှင့် ကိုက်ညီပြီး အမြင့်ဆုံး PHY နှုန်းကို 1201 Mbps အထိ ပေးဆောင်သည်။ ၎င်းသည် Classic BR/EDR နှင့် Low Energy (BLE) dual မုဒ်များကို ပံ့ပိုးပေးကာ Bluetooth v4.2 နှင့် v2.1+EDR သတ်မှတ်ချက်များနှင့် နောက်သို့လိုက်ဖက်သည်။ ဤ all-in-one ကတ်သည် လက်ပ်တော့များ၊ တပ်ဆင်ပုံးများ၊ စမတ်တီဗီများနှင့် အခြားစက်ပစ္စည်းများအတွက် စွမ်းဆောင်ရည်မြင့် Wi-Fi နှင့် dual-mode ကြိုးမဲ့ချိတ်ဆက်မှုဖြေရှင်းချက်ကို ပေးဆောင်ပါသည်။
အင်္ဂါရပ်များ
M.2 အမျိုးအစား 2230၊ သော့ A+E ကတ်
လည်ပတ်မှု ကြိမ်နှုန်းများ- 2.4~2.4835GHz နှင့် 5.15~5.85GHz
20/40/80MHz ချန်နယ် bandwidth ဖြင့် Dual-band 2T2R လုပ်ဆောင်ချက်ကို ပံ့ပိုးပေးသည်
OFDMA နှင့် MU-MIMO ပါဝင်သည့် IEEE 802.11ax နှင့် ကိုက်ညီသည်
ပေါင်းစပ် Bluetooth® နှင့် တွဲဖက်အသုံးပြုနိုင်သော dual-mode ပံ့ပိုးမှု- Classic BR/EDR နှင့် Low Energy (LE)
MHF4/IPEX4 ချိတ်ဆက်ကိရိယာများမှတစ်ဆင့် ပြင်ပအင်တင်နာများသို့ ချိတ်ဆက်မှု

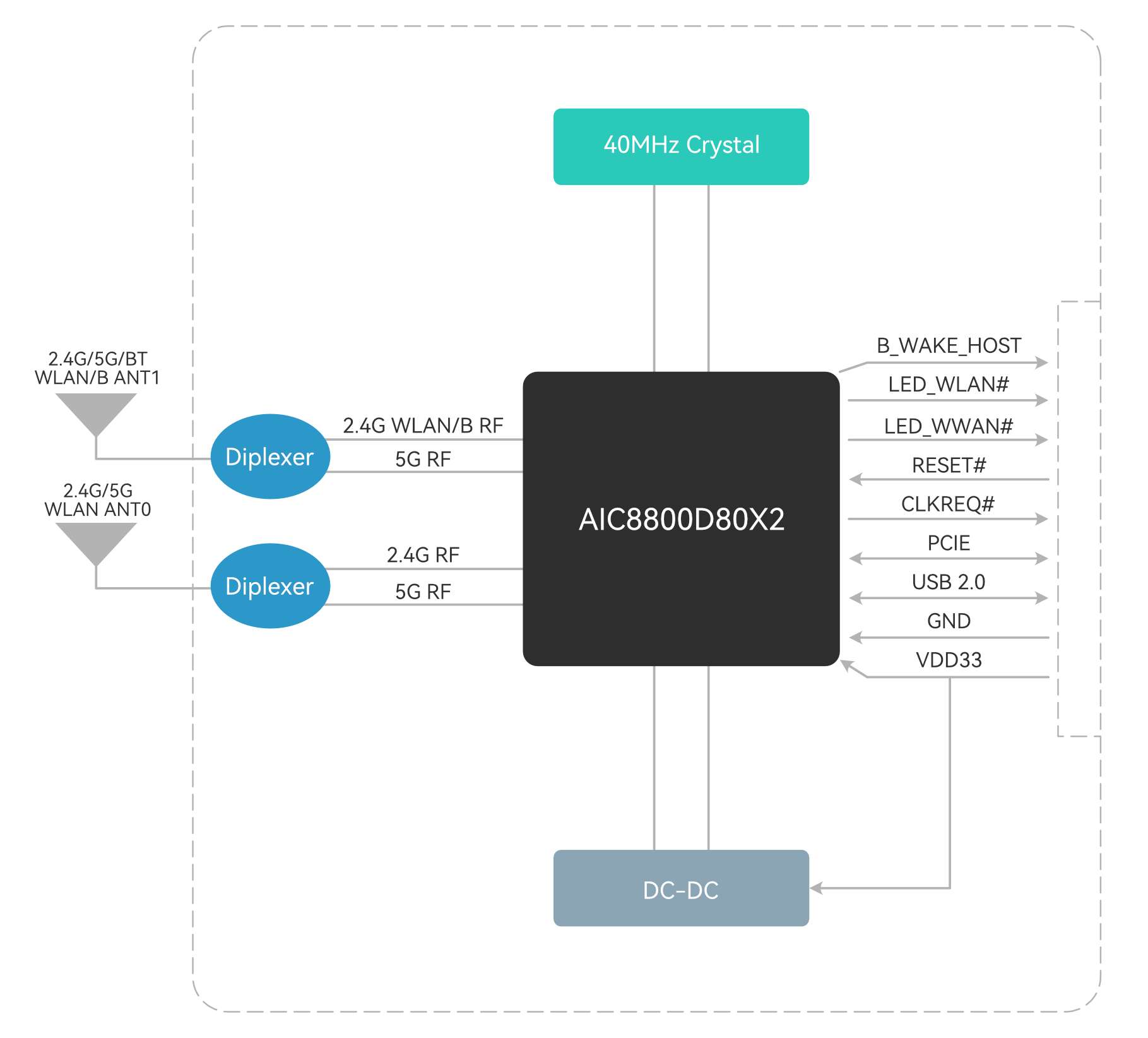

Block Diagram
![屏幕截图 2025-12-30 140009]()
အထွေထွေသတ်မှတ်ချက်များ
ကတ်အမည် |
BL-M8800DP1 |
Chipset ပါ။ |
AIC8800M80X2P |
WLAN စံနှုန်းများ |
IEEE 802.11a/b/g/n/ac/ax |
| BT Specification |
Bluetooth Core Specification v5.4/4.2/2.1 |
လက်ခံသူ အင်တာဖေ့စ် |
Bluetooth အတွက် WLAN & USB2.0 အတွက် PCI Express 2.0 |
အင်တင်နာ |
MHF4/IPEX4 ချိတ်ဆက်ကိရိယာများ (အင်တင်နာနှစ်ခု) မှတဆင့် ပြင်ပအင်တင်နာသို့ ချိတ်ဆက်ပါ။ |
အတိုင်းအတာ |
M.2 အမျိုးအစား 2230 Pluggable Card: 30*22*2.2mm (L*W*H) |
လျှပ်စစ်ဓာတ်အားထုတ်ပေးသောကိရိယာ |
DC 3.3V±0.2V@ 1.5A (မက်စ်) |
လည်ပတ်မှုအပူချိန် |
-20 ℃မှ +70 ℃ |
စိုထိုင်းဆလုပ်ဆောင်ခြင်း။ |
10% မှ 95% RH (Condensing မဟုတ်) |

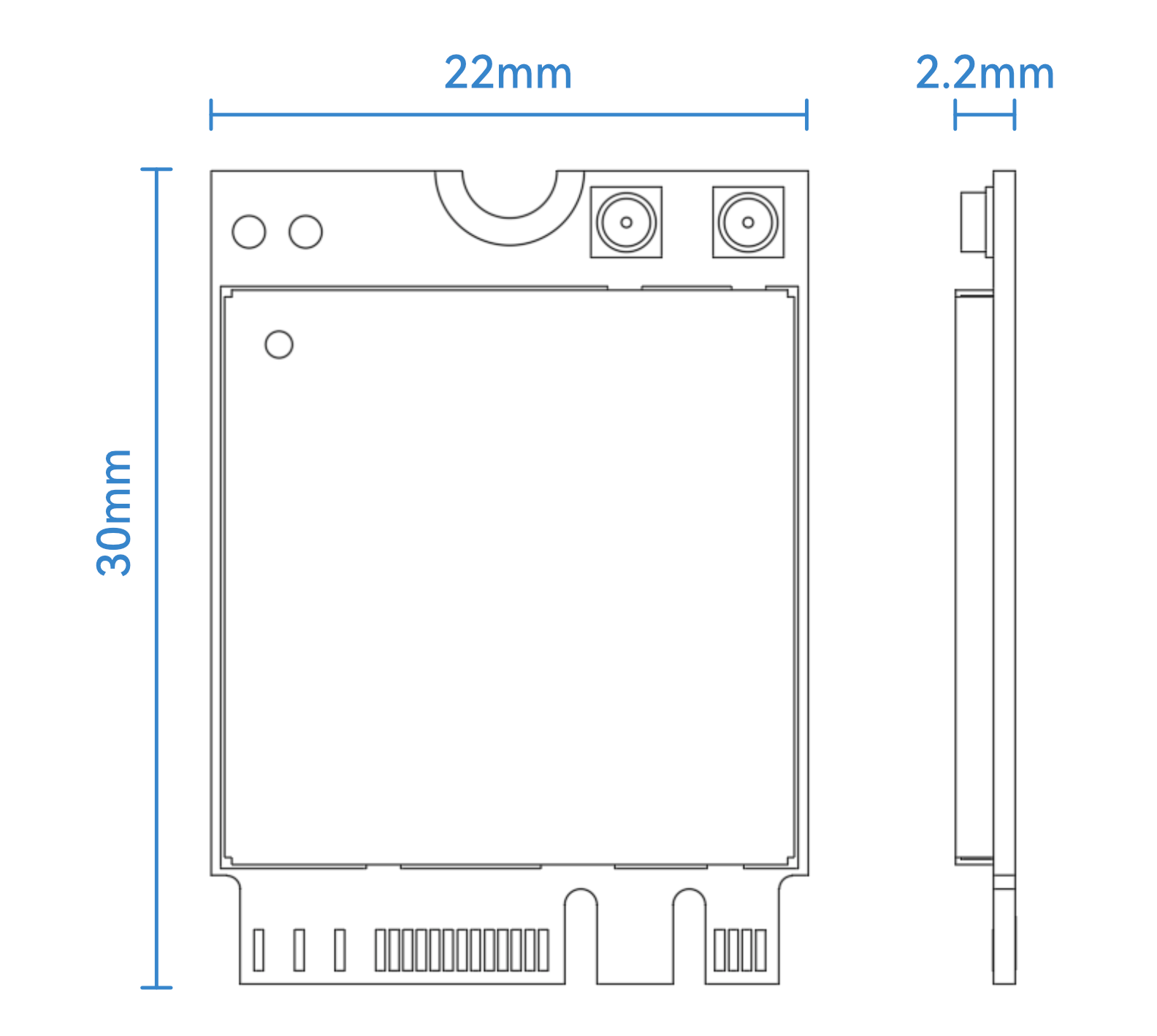

ထုတ်ကုန် အတိုင်းအတာ
![屏幕截图 2025-12-30 140339]()
ကတ်အတိုင်းအတာ- 30.0*22.0*2.2mm(L*W*H; ခံနိုင်ရည်- ±0.3mm_L/W၊ ±0.2mm_H)
IPEX / MHF-4 ချိတ်ဆက်ကိရိယာအတိုင်းအတာ- 2.0*2.0*0.6mm (L*W*H၊ Ø1.5mm)

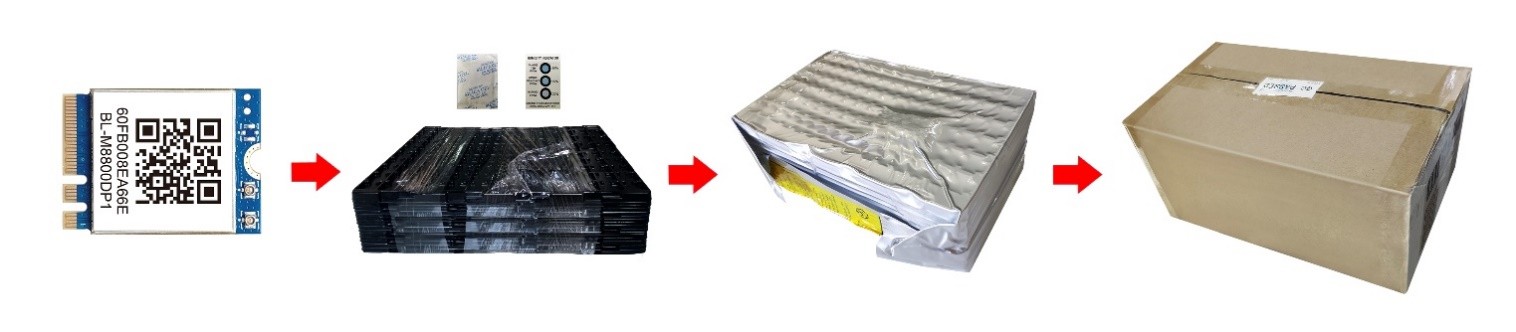

Package Dimensions
![1]()
Package သတ်မှတ်ချက်-
1. မီးလောင်ဖုတစ်ခုလျှင် 35 ကတ်နှင့် တစ်ဗူးလျှင် 700 ကတ်။
2. အရည်ကြည်ဖုကို ဝါယာကြိုးအမြှေးပါးဖြင့် ချည်နှောင်ထားပြီး တည်ငြိမ်သော လေဟာနယ်အိတ်ထဲသို့ ထည့်ပါ။
3. အခြောက်လှန်းထားသော ပုတီးစေ့ (20g) အိတ် 1 အိတ် နှင့် 1 PC 3 မှတ် စိုထိုင်းဆကတ် 1 ခုကို တည်ငြိမ်မှု ဆန့်ကျင်သော ဖုန်စုပ်အိတ် တစ်ခုစီတွင် ထည့်ပါ။
4. အပြင်ပုံးအရွယ်အစားမှာ 35.2*21.5*15.5cm ဖြစ်သည်။
