Úvod

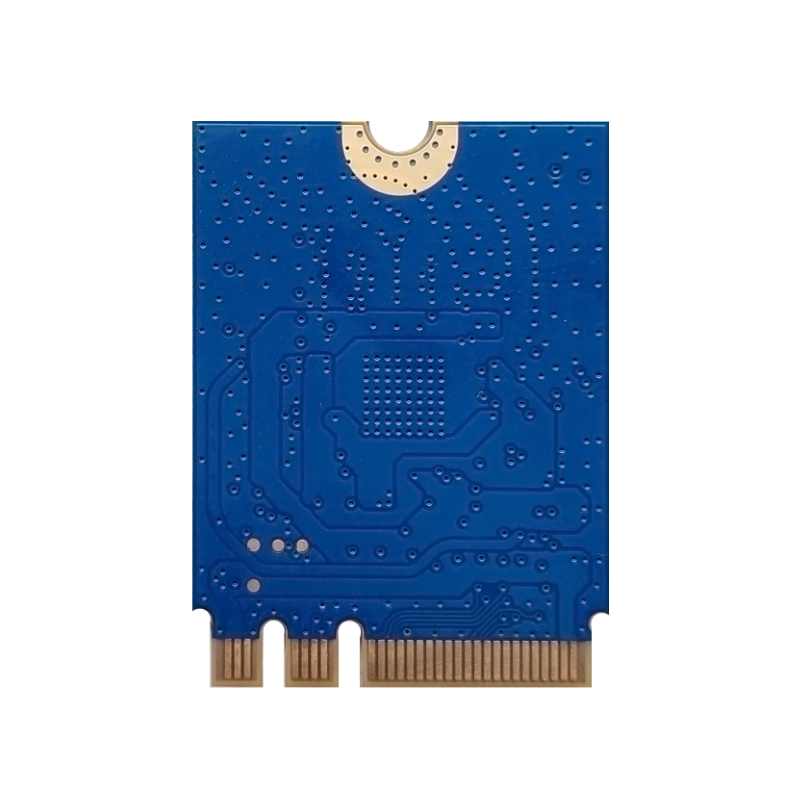

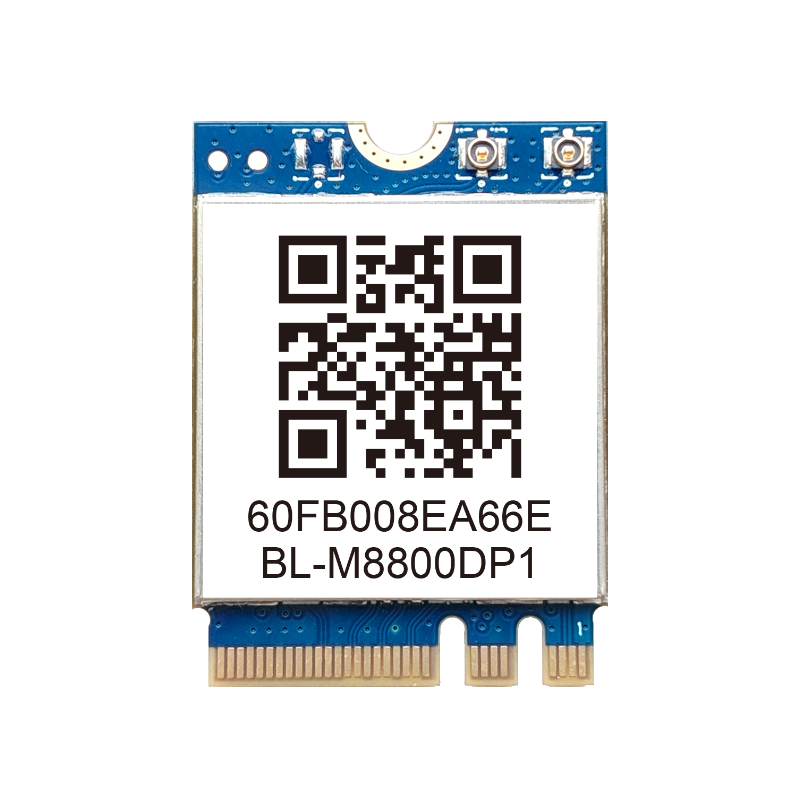

BL-M8800DP1 je vysoko integrovaná Dual-band WLAN + Bluetooth kompatibilná Combo M.2 karta. Integruje dvojpásmový WLAN subsystém 2T2R s radičmi rozhrania PCI Express a dvojrežimový bezdrôtový subsystém s krátkym dosahom v súlade so špecifikáciou jadra Bluetooth v5.4 s radičom rozhrania USB.
Táto karta je v súlade so štandardom IEEE 802.11 a/b/g/n/ac/ax a poskytuje maximálnu rýchlosť PHY až 1201 Mbps. Podporuje duálne režimy Classic BR/EDR a Low Energy (BLE) a je spätne kompatibilný so špecifikáciami Bluetooth v4.2 a v2.1+EDR. Táto karta typu všetko v jednom ponúka vysokovýkonné integrované Wi-Fi a riešenie bezdrôtového pripojenia v dvoch režimoch pre notebooky, set-top boxy, inteligentné televízory a ďalšie zariadenia.
Vlastnosti
M.2 Typ 2230, kľúč A+E karta
Prevádzkové frekvencie: 2,4 ~ 2,4835 GHz a 5,15 ~ 5,85 GHz
Podporuje dvojpásmovú prevádzku 2T2R so šírkou pásma kanála 20/40/80 MHz
Kompatibilný s IEEE 802.11ax, obsahuje OFDMA a MU-MIMO
Integrovaná podpora duálneho režimu kompatibilná s Bluetooth®: klasický BR/EDR a Low Energy (LE)
Pripojenie k externým anténam cez konektory MHF4/IPEX4
Blokový diagram
Všeobecné špecifikácie
Názov karty |
BL-M8800DP1 |
Čipová súprava |
AIC8800M80X2P |
WLAN štandardy |
IEEE802.11a/b/g/n/ac/ax |
| Špecifikácia BT |
Špecifikácia jadra Bluetooth v5.4/4.2/2.1 |
Hostiteľské rozhranie |
PCI Express 2.0 pre WLAN a USB 2.0 pre Bluetooth |
Anténa |
Pripojte k externej anténe cez konektory MHF4/IPEX4 (dve antény) |
Rozmer |
Zásuvná karta M.2 Type 2230: 30*22*2,2 mm (D*Š*V) |
Napájanie |
DC 3,3 V ± 0,2 V @ 1,5 A (Max) |
Prevádzková teplota |
-20 ℃ až + 70 ℃ |
Prevádzka Vlhkosť |
10% až 95% RH (bez kondenzácie) |
Rozmer produktu
Rozmery karty: 30,0*22,0*2,2mm (D*Š*V; Tolerancia: ±0,3mm_D/Š, ±0,2mm_V)
Rozmery konektora IPEX / MHF-4: 2,0 * 2,0 * 0,6 mm (D * Š * V, Ø1,5 mm)
Rozmery balenia
Špecifikácia balíka:
1. 35 kariet na blistrovú doštičku a 700 kariet na škatuľku.
2. Blister sa zviaže drôtenou membránou a vloží sa do antistatického vákuového vrecka.
3. Do každého antistatického vákuového vrecka vložte 1 vrecko suchých guľôčok (20 g) a 1 PC kartu s 3 bodmi vlhkosti.
4. Veľkosť vonkajšieho boxu je 35,2*21,5*15,5cm.
