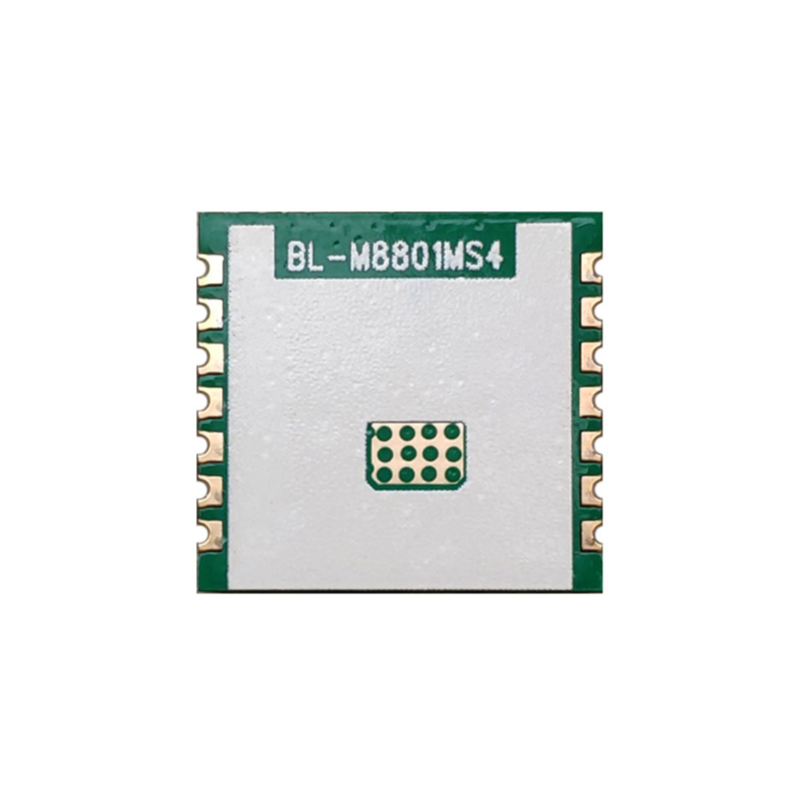

M8801MS4G 1T1R 802.11b/g/n वाईफाई मॉड्यूल

परिचय

BL-M8801MS4 उत्पाद NXP 88W8801 के आधार पर डिज़ाइन किया गया है। यह 2.4~2.4835GHz पर संचालित होता है और WLAN उत्पादों के लिए उच्च थ्रूपुट डेटा दर के साथ IEEE 802.11b/g/n 1T1R का समर्थन करता है। यह IEEE 802.11e मानक सेवा गुणवत्ता के साथ-साथ IEEE802.11i सुरक्षा प्रोटोकॉल का भी समर्थन करता है। मॉड्यूल SDIO 1.1/2.0 के अनुरूप एक SDIO इंटरफ़ेस प्रदान करता है, और बाहरी एंटीना के माध्यम से स्थिर, उच्च दर, लंबी दूरी की वायरलेस कनेक्टिविटी प्रदान करता है। यह लैपटॉप/डेस्कटॉप/एमआईडी और अन्य वायरलेस उपकरणों पर वायरलेस नेटवर्क फ़ंक्शन को आसानी से कार्यान्वित कर सकता है।

विशेषताएँ

• ऑपरेटिंग आवृत्तियाँ: 2.4~2.4835GHz

• होस्ट इंटरफ़ेस: WLAN के लिए SDIO 2.0

• वायरलेस PHY दर 72.2Mbps तक

• 3.3V मुख्य पावर और 3.3VI/O पावर

ब्लॉक आरेख

सामान्य विनिर्देश

मोड्यूल का नाम	बीएल-एम8801एमएस4जी
चिपसेट	88W8801B0-NMDI/AZ
डब्लूएलएएन मानक	आईईईई 802.11 बी/जी/एन
होस्ट इंटरफ़ेस	WLAN के लिए SDIO 2.0
एंटीना	आधे छेद के माध्यम से बाहरी एंटीना से कनेक्ट करें
आयाम	13.0*13.5*2.0मिमी (एल*डब्ल्यू*एच)
बिजली की आपूर्ति	DC 3.3V±0.2V @ 360 mA ( अधिकतम)
प्रचालन तापमान	-40℃ से +85℃
प्रचालन आर्द्रता	10% से 95% आरएच (गैर-संघनक)

उत्पाद का आयाम

मॉड्यूल आयाम: 13.0*13.5*2.0mm(L*W*H; सहनशीलता: ±0.3mm_L/W, ±0.2mm_H)

पैकेज आयाम

पैकेज विनिर्देश:

1। 150 मॉड्यूल प्रति ब्लिस्टर प्लेट और 3,000 मॉड्यूल प्रति बॉक्स।

2. छाले को तार की झिल्ली से बांध दिया जाता है और एंटी-स्टैटिक वैक्यूम बैग में डाल दिया जाता है।

3. प्रत्येक एंटी-स्टैटिक वैक्यूम बैग में सूखे मोतियों का 1 बैग (20 ग्राम) और 1 ह्यूमिडिटी कार्ड रखें।

4. बाहरी बॉक्स का आकार 35.2*21.5*15.5 सेमी है।
