Introduction

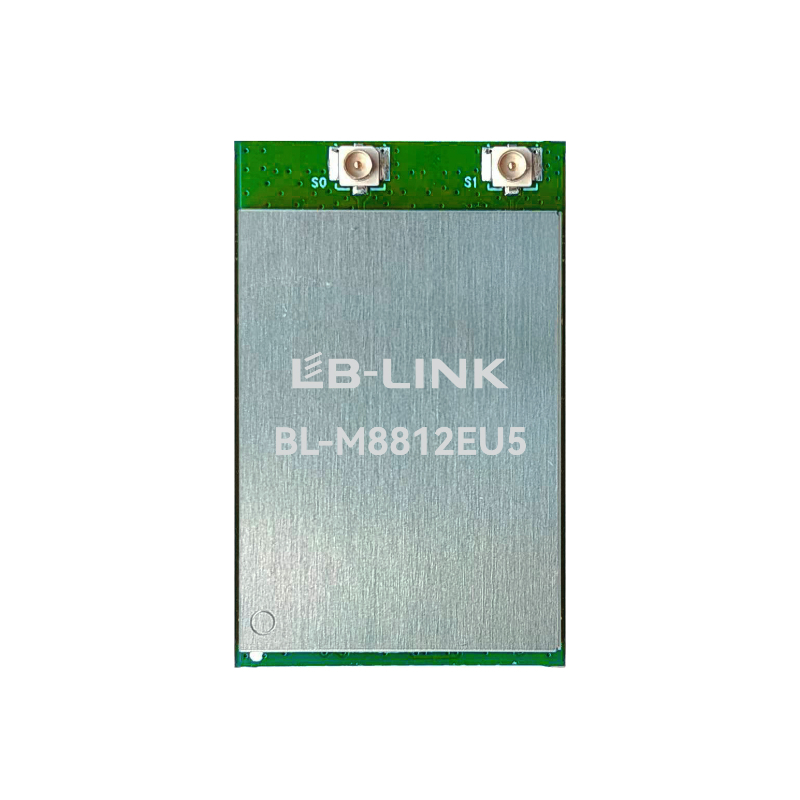

BL-M8812EU5 est un module sans fil monobande 2,4 G hautement intégré, qui combine une interface USB, un MAC WLAN, une bande de base compatible 2T2R et une radio. Le module dispose de filtres FEM et RF haute puissance intégrés, prend également en charge les canaux étroits de 10 MHz pour obtenir une puissance TX plus élevée et une meilleure sensibilité RX, prolongeant considérablement la distance de communication WLAN, idéal pour les applications de transmission vidéo sans fil à longue portée telles que les caméras IP et les drones.
Caractéristiques
Fréquence de fonctionnement : 2,4 ~ 2,4835 GHz
Normes IEEE : IEEE 802.11b/g/n
Prend en charge le mode 2T2R avec une bande passante de 10/20/40 MHz, le débit PHY atteint jusqu'à 300 Mbps
Connectez-vous aux antennes externes via le connecteur IPEX-1/MHF-1
L'interface hôte est USB 2.0
Double alimentation DC 5,0 V et 3,3 V
Schéma fonctionnel
Spécifications générales
Nom du module |
BL-M8812EU5 |
Normes WLAN |
IEEE 802.11b/g/n |
Interface hôte |
USB2.0 |
Antenne |
Connectez-vous aux antennes externes via le connecteur IPEX-1/MHF-1 |
Dimension |
35*22*3.3mm (L*L*H) |
Alimentation |
C.C 5,0 V ± 0,3 V à 2 000 mA (maximum) C.C 3,3 V ± 0,2 V à 800 mA (maximum) |
Température de fonctionnement |
-20℃ à +70℃ |
Humidité de fonctionnement |
10 % à 95 % HR (sans condensation) |
Dimension du produit
Dimensions du colis
Spécification du paquet :
1. 42 modules par plaquette thermoformée et 462 modules, 462 couvercles de protection, 924 tampons en silicone thermoconducteurs par boîte.
2. Le blister est lié avec une membrane métallique et placé dans un sac sous vide antistatique.
3. Mettez 1 sachet de perles sèches (20 g) et 1 carte d'humidité à trois points dans chaque sac sous vide antistatique.
4. La taille de la boîte extérieure est de 35,2*21,5*15,5 cm.
