Introduction

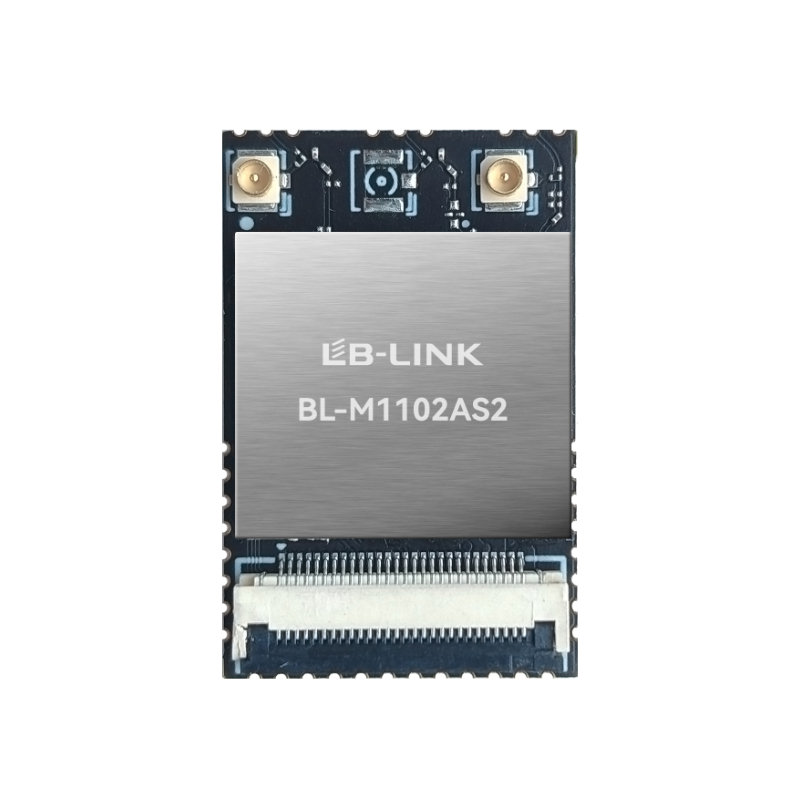

BL-1102AS2 est un module sans fil haute puissance à bande unique de 5 GHz hautement intégré basé sur Hi1102A, PMU intégré, CMU, MAC, PHY, RF et autres modules, haute intégration, contrôleur de communication sans fil haute performance, puce unique. Le module intègre un FEM haute puissance et prend en charge le mode bande étroite 5/10 MHz, étendant considérablement la distance de communication WLAN, idéal pour les applications de transmission vidéo sans fil à longue portée telles que les caméras IP et les drones.
Caractéristiques
Fréquence de fonctionnement : 4,905 ~ 4,940 GHz ; 5,15 ~ 5,85 GHz ; 5,88 ~ 5,9 GHz ;
Normes IEEE : IEEE 802.11 a (mode bande étroite)
Prend en charge la bande étroite 5/10 MHz avec 1T1R
Connectez-vous à une antenne externe via les connecteurs MHF1/IPEX1
L'interface hôte est SDIO3.0, compatible avec SDIO2.0
Alimentation CC 5 V et VBAT 3,7 V
Schéma fonctionnel
Spécifications générales
Nom du module |
BL-M1102AS2 |
Jeu de puces |
HiSilicon Hi1102A |
Normes WLAN |
IEEE 802.11 a (mode bande étroite) |
Mode de fonctionnement |
AP ou station avec bande étroite 5/10 MHz |
Interface hôte |
Compatible SDIO3.0 SDIO2.0 |
Antenne |
Connectez-vous à l' antenne externe via les connecteurs IPEX |
Dimension |
31*20*3mm (L*L*H) |
Alimentation |
VBAT 3,7 V à 600 mA (maximum) et 5,0 V CC à 1 800 mA (maximum) |
Température de fonctionnement |
-20℃ à +70℃ |
Humidité de fonctionnement |
10 % à 95 % HR (sans condensation) |
Dimension du produit
Dimension du module : 31,0 mm*20,0 mm*3,0 mm（L*L*H ; Tolérance : ±0,3 mm_L/W, ±0,2 mm_H）
Dimension du connecteur IPEX / MHF-1 : 3,0*2,6*1,25 mm (L*L*H, Ø2,0 mm)
Dimensions du colis
Spécification du paquet :
1. 48 modules par plaquette thermoformée et 384 modules, 384 couvercles de protection, 384 tampons en silicone thermoconducteurs par boîte.
2. Le blister est lié avec une membrane métallique et placé dans un sac sous vide antistatique.
3. Mettez 1 sac de perles sèches (20 g) et 1 carte d'humidité à 3 points dans chaque sac sous vide antistatique.
4. La taille de la boîte extérieure est de 35,2*21,5*15,5 cm.
