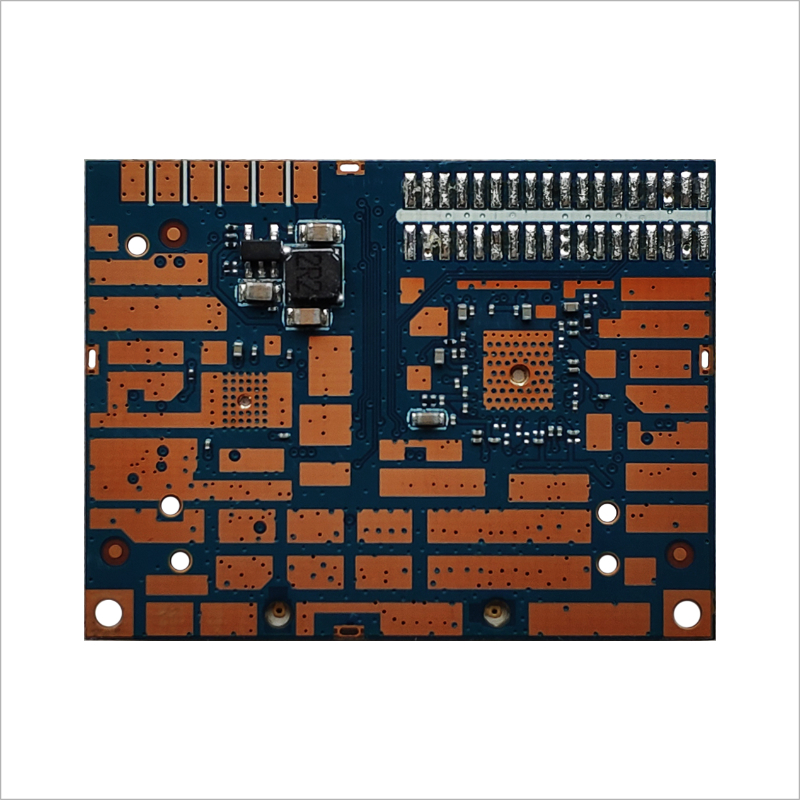

M8197FH1 2T2R 802.11A/B/G/N/AC WiFi Router Modul

Perkenalan

BL-M8197FH1 adalah modul WLAN Repeater yang sangat terintegrasi, menggabungkan sistem WLAN bersamaan dual-band 2T2R, sistem CPU berkinerja tinggi, dan sistem memori. Modul ini kompatibel dengan standar IEEE802.11 a/b/g/n/ac dan memberikan kecepatan PHY tertinggi hingga 300Mbps +866.7Mbps, menawarkan konektivitas nirkabel kaya fitur dan memberikan throughput yang andal dalam jarak jauh.

Fitur

• Frekuensi Pengoperasian: 2,4~2,4835GHz dan 5,15~5,85GHz

• Standar IEEE: IEEE 802.11a/b/g/n/ac, kecepatan PHY dapat mencapai hingga 300Mbps+866.7Mbps

• Mendukung saluran sempit 5MHz/10MHz dan kinerja RF yang sangat baik untuk komunikasi WLAN 5G dalam jarak yang lebih jauh

• Daya TX rendah yang disesuaikan dan kemampuan RX tingkat tinggi lebih cocok untuk komunikasi relai jarak nol WLAN 2.4G

• MIPS 24Kc CPU Core berkinerja tinggi hingga kecepatan 1000MHz

• 64Mb SPI NOR FLASH（Kapasitas penyesuaian hingga 256 Mb）dan Memori DDR2 512Mb

• Menyediakan berbagai antarmuka periferal praktis

• Hubungkan ke antena dual band eksternal melalui konektor IPEX

• Catu Daya tunggal 5.0V

• Desain perangkat lunak dan perangkat keras yang dioptimalkan lebih cocok untuk aplikasi transmisi relai WLAN dual-band 2.4G dan 5G. Misalnya, UVA dengan modul BL-M8812CU2 atau BL-M8822CS dapat mengirimkan streaming video 800Kbps ke Ponsel Pintar melalui jarak jauh 3KM.

Diagram blok

Spesifikasi Umum

Nama Modul	BL-M8197FH1
Chipset	RTL8197FH-VG4-CG + RTL8812FR-CG
RAM	DDR2 512Mb
ROM	64Mb SPI NOR FLASH（Kapasitas kustomisasi hingga 256 Mb）
Standar WLAN	IEEE802.11a/b/g/n/ac
Antena	Hubungkan ke antena dual band eksternal melalui konektor IPEX
Dimensi	46,7*35,8*5,6mm (L*L*T)
Catu daya	DC 5.0V±0. 25V@2.0A (Maks)
Suhu operasi	-10℃ hingga +50℃
Kelembaban operasi	10% hingga 95% RH (non-kondensasi)
Peringatan:	Agar bantalan silikon konduktif termal antara chipset dan penutup pelindung dalam modul tidak rusak akibat suhu tinggi penyolderan reflow, modul BL-M8197FH1 harus disolder secara manual oleh pelanggan.

Dimensi produk

Dimensi modul: 46,7*35,8*5,6mm (P*L*T; Toleransi: ±0,15mm)

Dimensi konektor IPEX / MHF-1: 2.6*3.0*1.2mm (l*w*h, Ø2.0mm)

Dimensi paket

Spesifikasi Paket:

1. 17 modul per baki dan 320 modul per kotak.

2. Baki modul dipasang dengan film pembungkus dan dikemas ke dalam kantong vakum anti-statis.

3. Setiap kantong vakum antistatis juga diisi dengan kantong (20g) bahan kering dan kartu kelembapan.

4. Ukuran kotak luar adalah 35.2*21.5*15.5cm.
