ការនេនាមអាេយស្គាល់

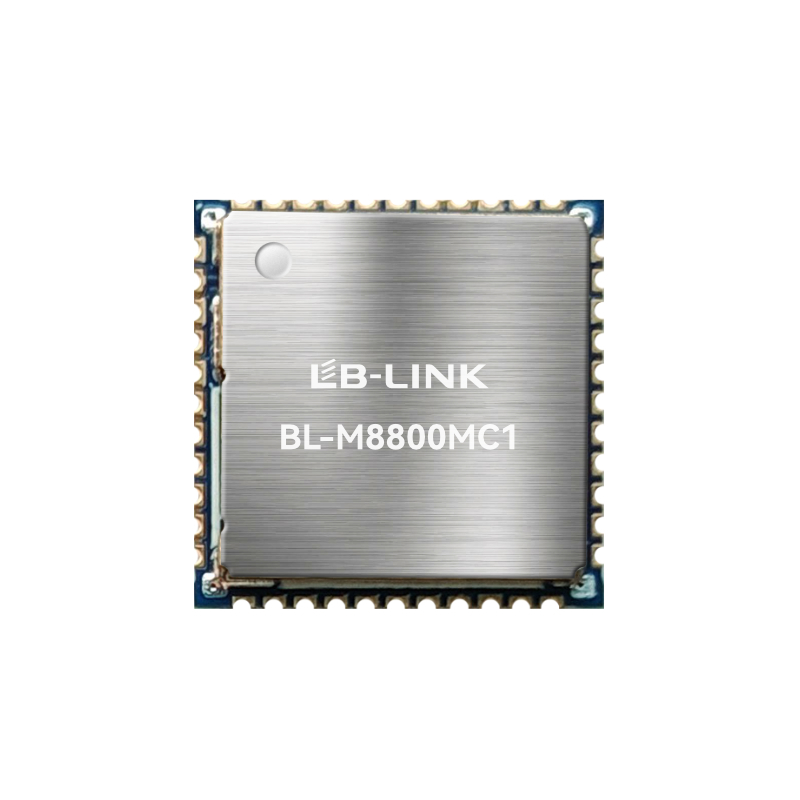

BL-M8800MC1 គឺជាម៉ូឌុល iOT ដែលមានចំរុះខ្ពស់ដែលផ្សំជាមួយនឹងប្រព័ន្ធបាចវ័នប្រព័ន្ធប្រព័ន្ធរងរបស់ MCU ប្រព័ន្ធប្រព័ន្ធរងការចងចាំរបស់ PMU និងប្លុកមុខងារជាច្រើនទៀតដែលមានចំណុចប្រទាក់គ្រឿងកុំព្យូទ័រជាច្រើនទៀតដែលមានចំណុចប្រទាក់មុខជំនាញ។ លក្ខណៈពិសេសរបស់វាមានទំហំតូចមុខងារពហុដំណើរការខ្ពស់ការប្រើប្រាស់ថាមពលទាបគឺល្អសម្រាប់កម្មវិធីដែលអាចបត់បែនបាននៃអ៊ិនធឺរណែតដែលមានមូលដ្ឋានលើ WLAN និង B ការប្រាស្រ័យទាក់ទងរបស់ WLAN និង B ។
លក្ខណៈពិសេស
•ស៊ីភីយូ 240mHz Cortex-M4F (ជាមួយ MPU & FPU)
• 608KB SRAM, 704KB ROM, 16MB Flash
•គ្រឿងបន្លាស់ GPIO-PERIADHED: SDIO / SPI / USB / UART / I2C / I2C / ADC / ADC / ADC / ADC / ADC
• RF ជួរ: 2.4 ~ 2.4835GHz
•វ៉ាយហ្វាយ 802.11 ខ / ក្រាម / លេខ N / ពូថៅ (20/40 អឹមអេចអេស 1 ធី 1T1R, រហូតដល់ 286.8Mbps ភូ)
•បញ្ចូល PMU: ត្រូវការតែ 3.3V / 3.8V / 3.3VI / O ថាមពល

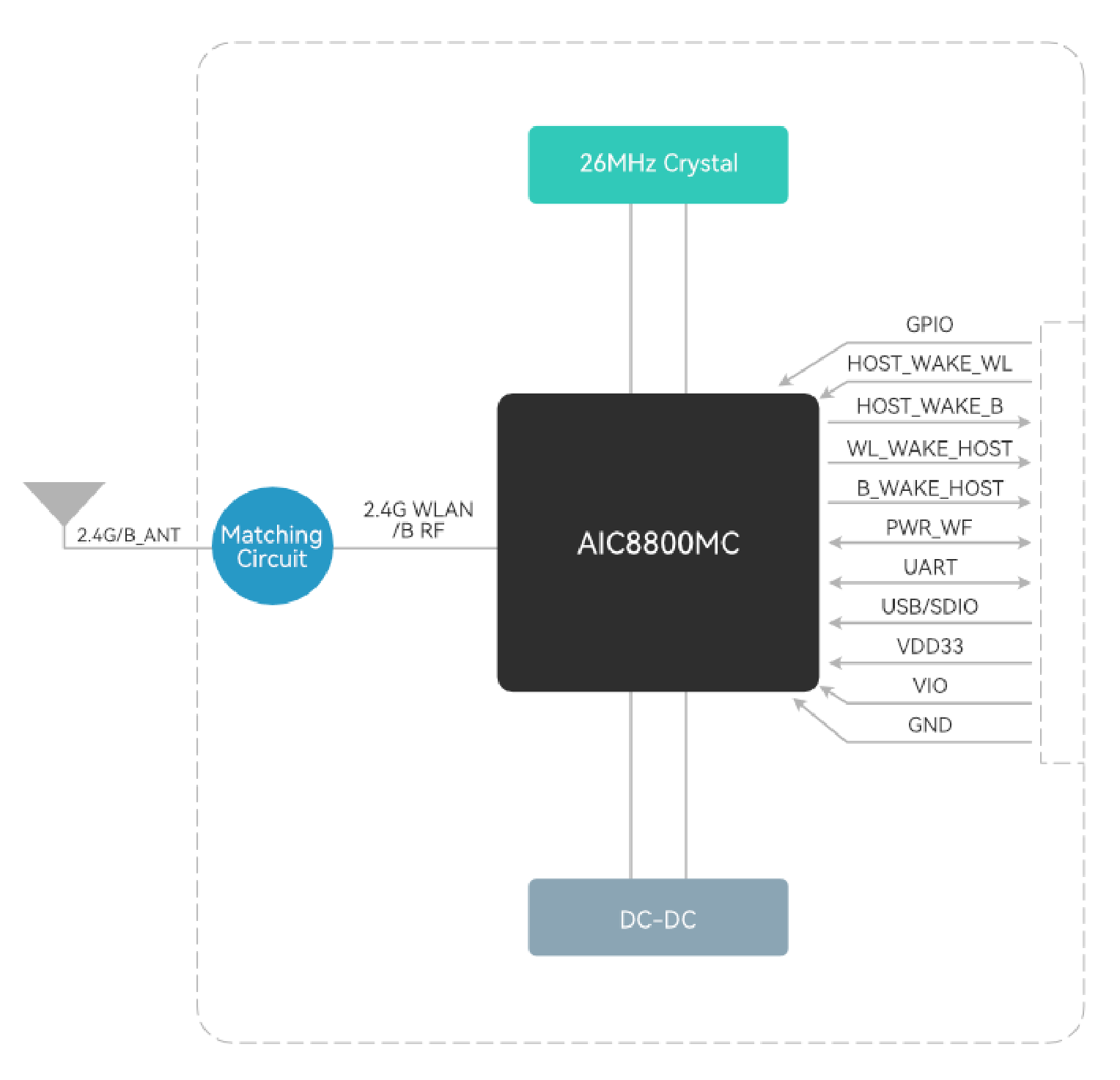

ដ្យាក្រាមប្លុក
លក្ខណៈទូទៅ
ឈ្មោះម៉ូឌុល | Bl-M8800MC1 |
សាងខុច | AIC8800MC |
ស្តង់ដារ WLAN | IEEE802.11B / G / N / AUX |
ការបញ្ជាក់ BT | ការបញ្ជាក់ស្នូលប៊្លូធូស V5.2 / V4.2 / V2.1 |
ចំណុចប្រទាក់ម៉ាស៊ីន | យូអេសប៊ីសម្រាប់ WLAN + B ឬ SDIO សម្រាប់ WLAN & UART សម្រាប់ខ |
អង់តេន | ភ្ជាប់ទៅ អង់តែនខាងក្រៅតាមរយៈបន្ទះរន្ធពាក់កណ្តាល |
តមហម | 12.0 * 12.0 * 2,1 មម |
ការផ្គត់ផ្គង់ថាមពល | 3.3V ± 0.2V ការផ្គត់ផ្គង់ថាមពលសំខាន់ @ 600mA (អតិបរមា) 3.3V ± 0.2V ឬ 1.8V ± 0.1Vi / O ផ្គត់ផ្គង់ថាមពល |
សីតុណ្ហភាពប្រតិបត្តិការ | -20 ℃ទៅ + 70 ℃ |
ការប្រតិបត្ដិការប្រតិបត្ដិការ | 10% ទៅ 95% or (មិនធ្វើឱ្យខូច) |

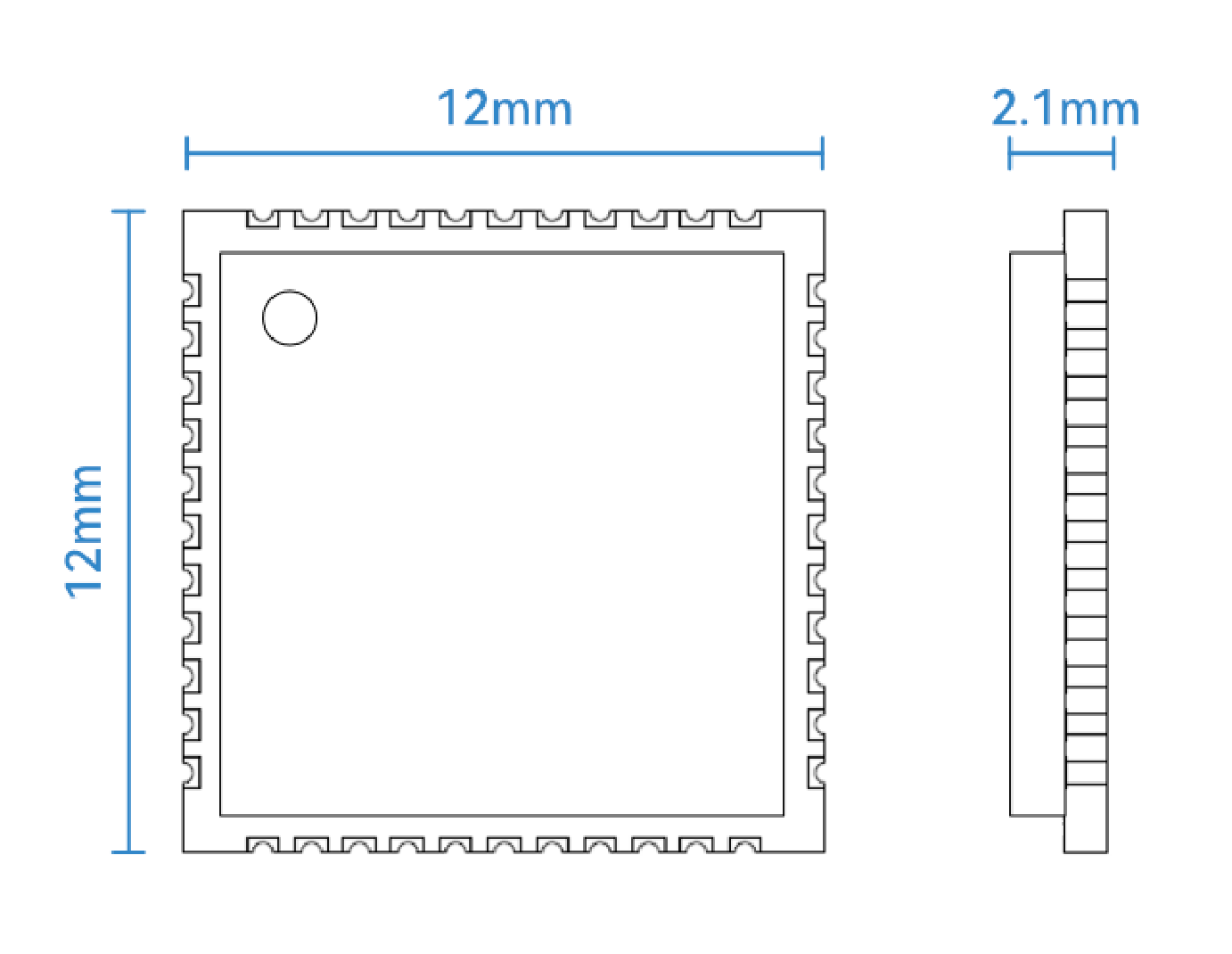

វិមាត្រផលិតផល
វិមាត្រម៉ូឌុល: 12.0 * 12.0 * 2.1 ម

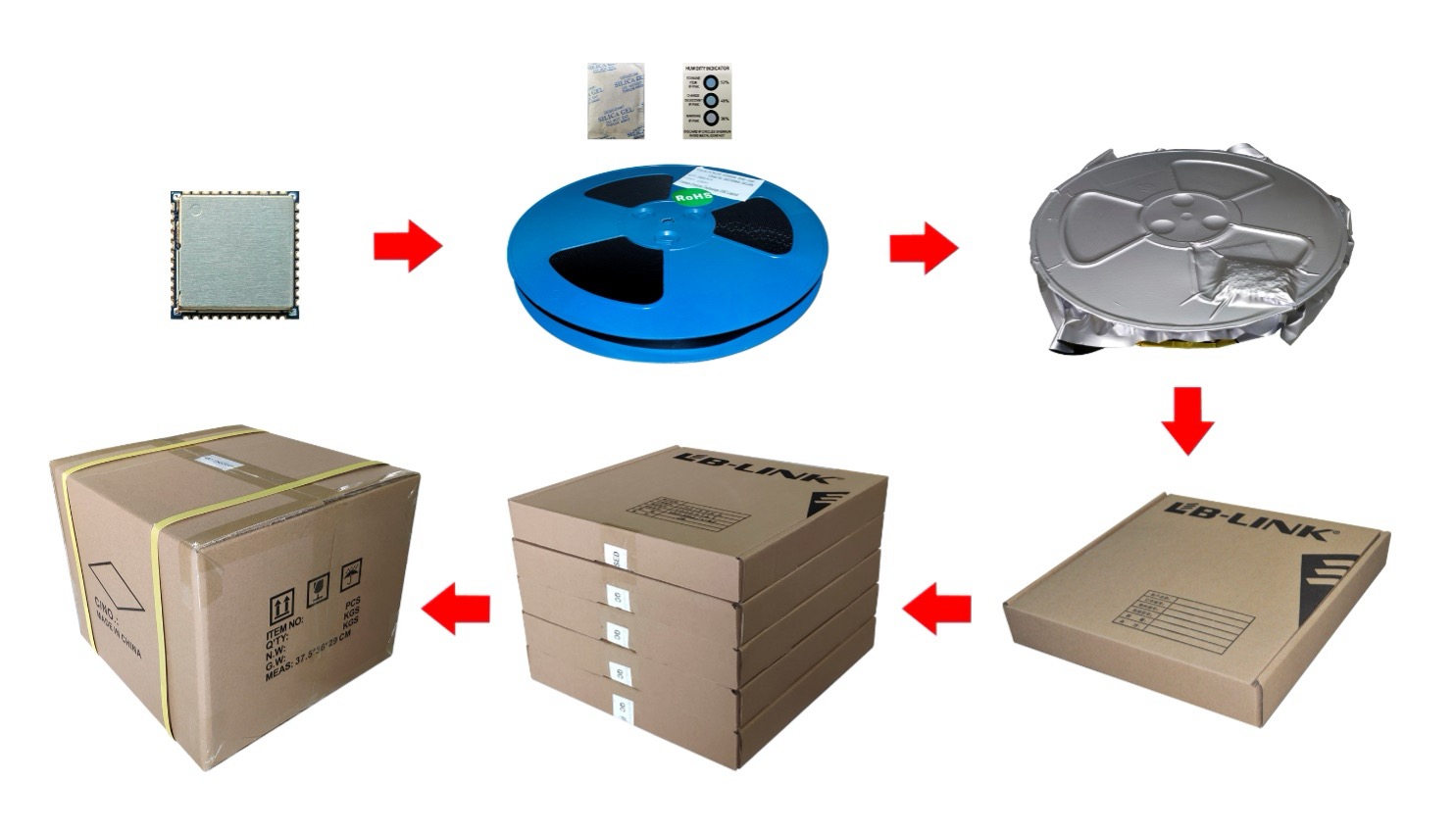

វិមាត្រកញ្ចប់

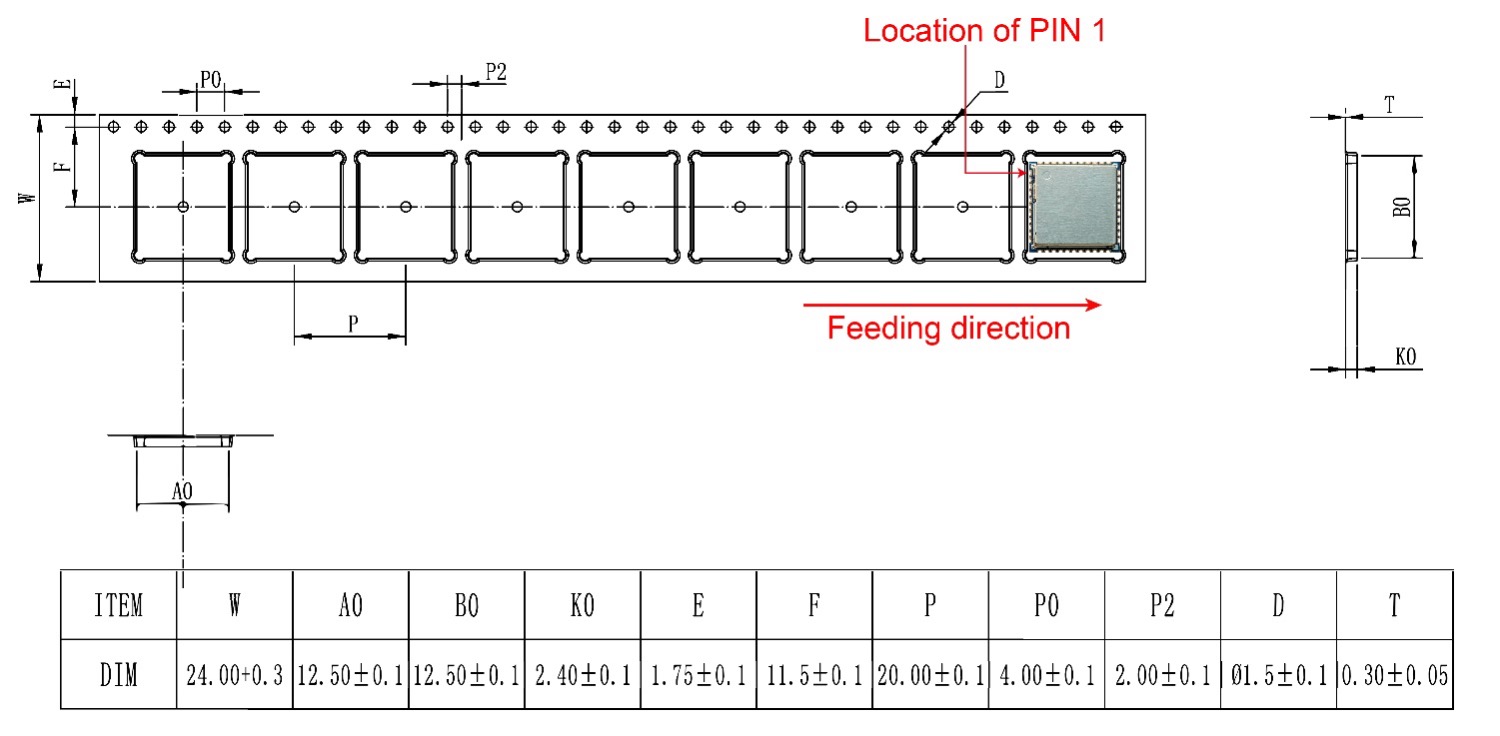

ការបញ្ជាក់កញ្ចប់:
1 ។ ម៉ូឌុល 1000 ក្នុងមួយក្រឡុកនិងម៉ូឌុល 5,000 ក្នុងមួយប្រអប់។
2 ។ ប្រអប់ខាងក្រៅទំហំ: 37.5 * 36 * 29 ស។ ម ..
3 ។ អង្កត់ផ្ចិតនៃចានកៅស៊ូដែលងាយស្រួលប្រើនៅលើបរិស្ថានពណ៌ខៀវមានទំហំ 13 អ៊ីញដែលមានកម្រាស់សរុប 28 មម (មានទទឹងខ្សែក្រវ៉ាត់ដែលមានទំហំ 24 មម) ។
4 ។ ដាក់មួយកញ្ចប់នៃភ្នាក់ងារស្ងួត (20 ក្រាម) និងកាតសំណើម 1 ក្នុងថង់ធូលីប្រឆាំងនឹងផ្លូវបរិសុទ្ធនីមួយៗ។
5 ។ ប្រអប់នីមួយៗមានប្រអប់ 5 ។
